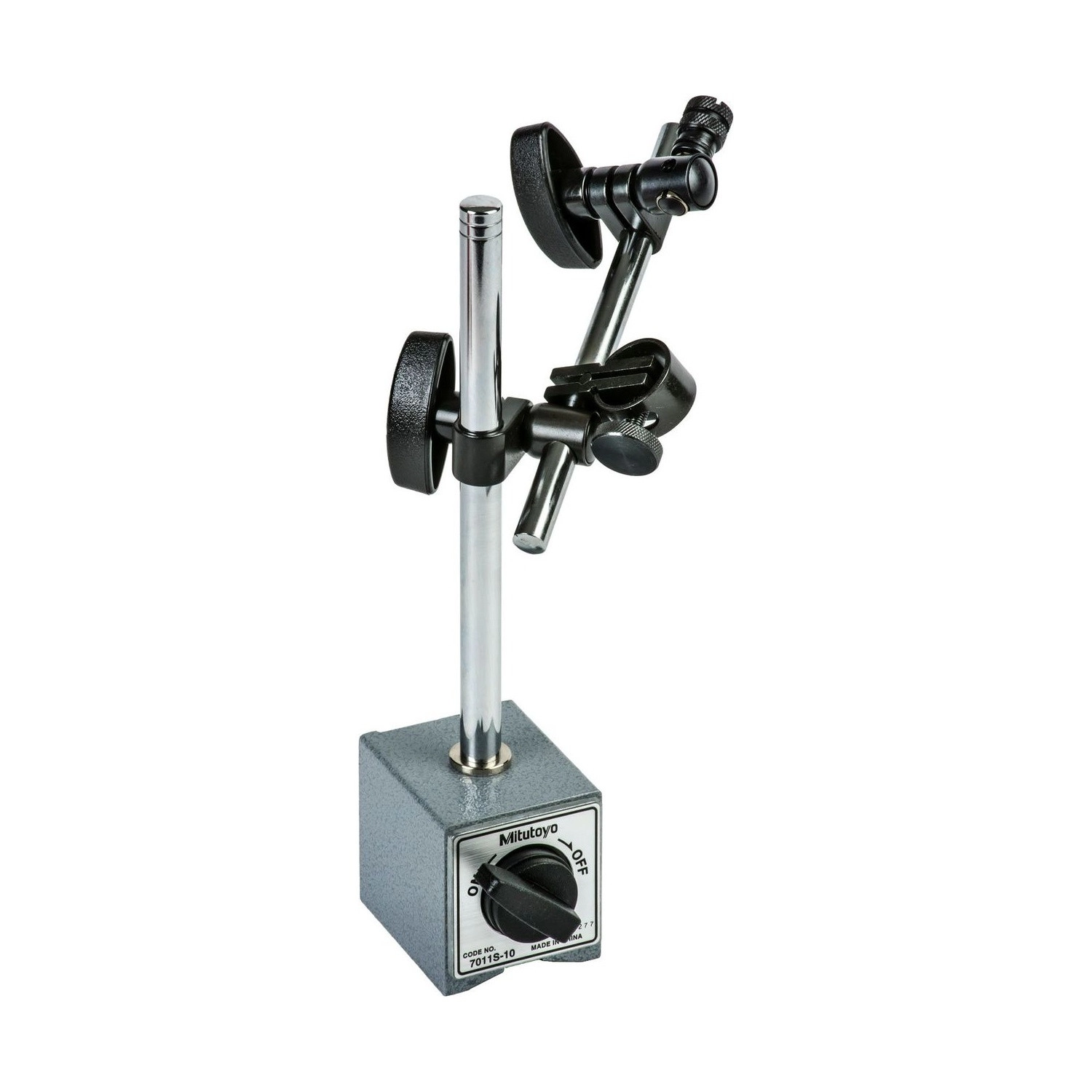

Soporte Magnético Columna Recta con Ajuste Fino Radio de Alcance 150 mm – 7011S-10

Name: Soporte Magnético Columna Recta con Ajuste Fino Radio de Alcance 150 mm – 7011S-10
Brand: Mitutoyo
SKU: 7011S-10

SKU: 7011S-10

Cantidad

Sobre el producto

El Soporte Magnético Mitutoyo 7011S-10 es el de columna recta con ajuste fino de la Serie 7: 150 mm de radio, 235 mm de altura y fijación para vástago ø4, ø8 y ø9,53 mm (3/8"), el ø8 con el casquillo que acompaña al soporte.

El ajuste fino resuelve la última décima de la aproximación. Sin él, apoyar la punta en el punto correcto es empujar el brazo y esperar detenerse donde se quiere; con él, la aproximación es un giro de perilla.

Tiene el mismo alcance, la misma altura y los mismos vástagos del 7010S-10, y la diferencia entre ambos es una sola: el ajuste fino.

Radio de alcance 150 mm · altura de 235 mm
Con ajuste fino · mismo alcance del 7010S-10, que no lo tiene
Vástagos ø4, ø8 y ø9,53 mm (3/8") · cola de milano no suministrada
Columna recta · aproximación controlada por el ajuste fino

Diferenciales

Destacados del producto

Lo que distingue al 7011S-10 dentro de la Serie 7 de Soportes Magnéticos.

La aproximación final deja de depender del pulso.

ø4, ø8 con el casquillo que viene incluido y ø9,53 mm (3/8").

Pocas articulaciones, poco juego sumado.

La misma medida de banco del 7010S-10.

La base sostiene el conjunto mientras la perilla aproxima.

Sujeta y suelta sin arrastrar la base por la mesa.

Especificaciones

Características principales

Qué significa en la práctica cada número del 7011S-10.

Posee Ajuste fino

Es lo que distingue al 7011S-10 del 7010S-10, de igual alcance y altura.
ø4, ø8 y ø9,53 mm (3/8") Diámetro de fijación

Los mismos del 7010S-10, con el ø8 por el casquillo 02AZC291. Para ø6 con ajuste fino, el modelo es el 7015-10.
150 mm Radio de alcance

La medida de banco de la serie.
235 mm Altura

Columna recta, igual a la del 7010S-10 y del 7015-10.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 7011S-10 es la elección correcta.

Desafío La aproximación final que se pasa del punto

Empujar el brazo para apoyar la punta es un movimiento grueso para un ajuste de décimas, y la punta se pasa o ni llega.

Solución

El ajuste fino del 7011S-10 convierte la aproximación en un giro de perilla.

Desafío Un soporte para cada vástago

Cuando el banco tiene relojes de ø8 y de 3/8", un soporte de un solo diámetro obliga a cambiar el soporte junto con el instrumento.

Solución

El 7011S-10 recibe ø9,53 mm (3/8") y, con el casquillo que lo acompaña, ø8, en el mismo orificio.

Desafío Poner a cero sin perder la posición

Mover el brazo para ajustar el cero deshace el posicionamiento que costó encontrar.

Solución

Con el ajuste fino del 7011S-10, el ajuste ocurre sin tocar la posición del brazo.

Desafío Juego de articulación en medición fina

Un brazo articulado cede bajo la fuerza de la punta, y lo que cede aparece en la lectura.

Solución

La columna recta del 7011S-10 tiene menos juntas que los universales de la serie.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 7
Marca: Mitutoyo
Clase: Fijo con ajuste fino
Radio de Alcance: 150mm
Altura: 235mm
Diam. de fijación: Ø4mm, Ø8mm, Ø9,53mm (3/8")

Detalles técnicos

Ajuste fino: Posee
Fijación del instrumento: ø4, ø9,53 mm (3/8") y ø8 con casquillo
Sin ajuste fino, igual alcance: 7010S-10
Cola de milano: No suministrado

Variaciones de la serie

Otros modelos de la Serie 7 de Soportes Magnéticos disponibles en la tienda

Código	Tipo	Radio de alcance	Altura	Diámetro de fijación
7014-10	Mini-soporte	68 mm	107 mm	ø6, ø8 mm
7010S-10	Fijo	150 mm	235 mm	ø4, ø8; ø9,53 mm (3/8")
7011S-10 (este)	Fijo con ajuste fino	150 mm	235 mm	ø4, ø8; ø9,53 mm (3/8")
7031-10	Universal	159 mm	208 mm	ø6, ø8; ø9,53 mm (3/8")
7015-10	Fijo con ajuste fino	160 mm	235 mm	ø6, ø8; ø9,53 mm (3/8")
7032-10	Universal	260 mm	339 mm	ø6, ø8; ø9,53 mm (3/8")
7033-10	Universal	353 mm	431 mm	ø6, ø8; ø9,53 mm (3/8")

Artículos incluidos

Soporte magnético de columna recta con ajuste fino 7011S-10
Casquillo de vástago 02AZC291

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 7011S-10 y el 7010S-10?

Sólo el ajuste fino: el 7011S-10 lo tiene, el 7010S-10 no. El alcance, la altura y los vástagos aceptados (ø4, ø8 con casquillo y ø9,53 mm) son iguales.

¿Para qué sirve el ajuste fino del 7011S-10?

Para la aproximación final y para poner a cero el reloj sin mover el brazo, que es donde se pierde la posición ya encontrada.

¿El 7011S-10 acepta vástago de 3/8"?

Lo acepta. El 7011S-10 tiene alojamiento para ø9,53 mm (3/8") y ø4 mm, y el casquillo 02AZC291, que viene con el soporte, adapta el orificio de 3/8" a ø8 mm.

¿Cuál es el alcance del 7011S-10?

150 mm de radio, con 235 mm de altura.

¿Existe alternativa al 7011S-10 con ajuste fino y más alcance?

Sí, el 7015-10, con 160 mm, que acepta ø6, ø8 y 3/8" y tiene cola de milano.
