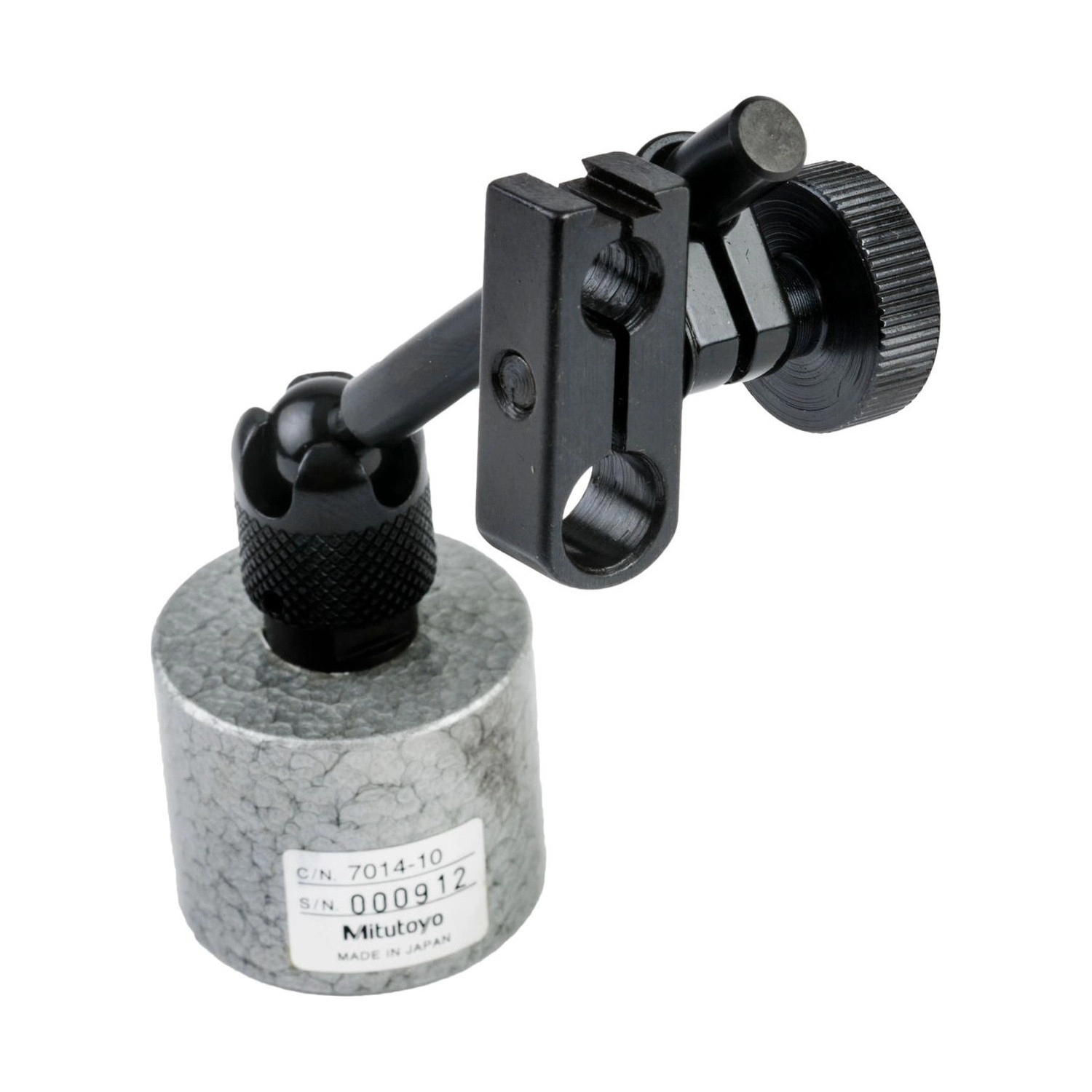

La Mini Base Magnética Mitutoyo 7014-10 es el menor soporte de la Serie 7: 107 mm de altura y 68 mm de radio de alcance, para vástago ø6 y ø8 mm.

Existe para el lugar donde la base grande no cabe. Dentro de la máquina, entre el plato y la mordaza, junto a una fijación ya montada: es donde el soporte de 235 mm no entra y la medición deja de ocurrir.

Es el único de la serie sin palanca de encendido. El imán está siempre activo, así que no hay nada que olvidar de accionar, y la base se suelta girando el cuerpo en vez de destrabar.

Radio de alcance 68 mm · altura de 107 mm
El menor de la serie · el de columna recta es el 7010S-10
Vástagos ø6 y ø8 mm · fijación también por cola de milano
Sin palanca de encendido · imán siempre activo

Diferenciales

Destacados del producto

Lo que distingue al 7014-10 dentro de la Serie 7 de Soportes Magnéticos.

107 mm de altura, para donde la base estándar de 235 mm no entra.

Sin palanca de encendido: no hay nada que olvidar de accionar antes de medir.

Los dos vástagos más comunes de reloj comparador y palpador.

Corto a propósito: cuanto menor el brazo, menos vibra.

Fijación en cola de milano, como los universales de la serie.

Mide sin desmontar la fijación que ya está en la mesa.

Especificaciones

Características principales

Qué significa en la práctica cada número del 7014-10.

107 mm Altura

Menos de la mitad de la altura de los soportes de columna recta de la serie.
68 mm Radio de alcance

El menor de la Serie 7. Es la contrapartida del tamaño, y también lo que reduce la oscilación.
Sin palanca de encendido Accionamiento

El imán permanece activo. La base se retira girando el cuerpo, no destrabando.
ø6 y ø8 mm Diámetro de fijación

Cubre el vástago estándar de reloj comparador y de palpador.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 7014-10 es la elección correcta.

Desafío No hay espacio para la base estándar

Dentro de la máquina, con la pieza sujeta, el soporte de 235 mm choca con el plato antes de llegar al punto a medir.

Solución

Los 107 mm de altura del 7014-10 entran donde el soporte de columna recta no entra.

Desafío Desmontar la fijación sólo para medir

Sacar la pieza de la mordaza para verificar el descentrado significa perder la referencia y rehacer la alineación.

Solución

El 7014-10 se apoya junto al montaje y mide sin desmontar nada.

Desafío Brazo largo que tiembla

Cuanto mayor el alcance, más oscila el conjunto, y la oscilación aparece directo en la aguja.

Solución

El radio de 68 mm del 7014-10 es corto, y brazo corto vibra menos.

Desafío Olvidar accionar el imán

Con palanca de encendido, el soporte apoyado pero no trabado cae junto con el reloj.

Solución

El 7014-10 no tiene palanca: el imán está siempre activo.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 7
Marca: Mitutoyo
Clase: Mini-soporte
Radio de Alcance: 68mm
Altura: 107mm
Diam. de fijación: Ø6mm, Ø8mm

Detalles técnicos

Palanca de encendido: No posee; imán siempre activo
Fijación del instrumento: Cola de milano y vástagos ø6 y ø8 mm
Posición en la serie: El menor; el de columna recta es el 7010S-10

Variaciones de la serie

Otros modelos de la Serie 7 de Soportes Magnéticos disponibles en la tienda

Código	Tipo	Radio de alcance	Altura	Diámetro de fijación
7014-10 (este)	Mini-soporte	68 mm	107 mm	ø6, ø8 mm
7010S-10	Fijo	150 mm	235 mm	ø4, ø8; ø9,53 mm (3/8")
7011S-10	Fijo con ajuste fino	150 mm	235 mm	ø4, ø8; ø9,53 mm (3/8")
7031-10	Universal	159 mm	208 mm	ø6, ø8; ø9,53 mm (3/8")
7015-10	Fijo con ajuste fino	160 mm	235 mm	ø6, ø8; ø9,53 mm (3/8")
7032-10	Universal	260 mm	339 mm	ø6, ø8; ø9,53 mm (3/8")
7033-10	Universal	353 mm	431 mm	ø6, ø8; ø9,53 mm (3/8")
