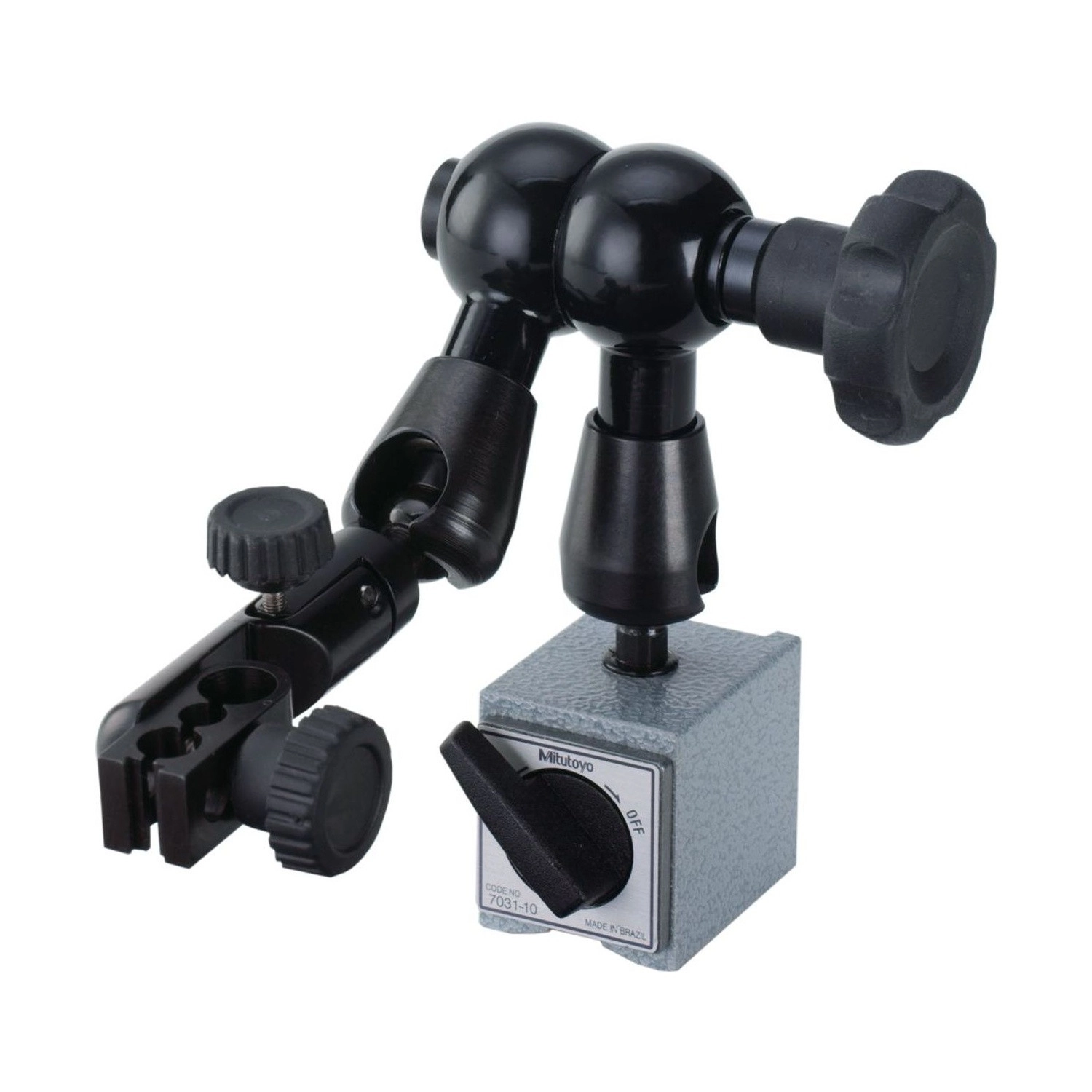

Soporte Magnético Articulado con Bloqueo Mecánico Radio de Alcance 159 mm – 7031-10

Name: Soporte Magnético Articulado con Bloqueo Mecánico Radio de Alcance 159 mm – 7031-10
Brand: Mitutoyo
SKU: 7031-10

SKU: 7031-10

Cantidad

Sobre el producto

El Soporte Magnético Universal Mitutoyo 7031-10 es el menor de los articulados de la Serie 7: 159 mm de radio de alcance, 208 mm de altura, vástago ø6, ø8 y ø9,53 mm (3/8") y bloqueo mecánico.

Universal quiere decir que el brazo se mueve en cualquier dirección y se traba donde se detenga. Es lo que resuelve el punto de medición que no está ni en la horizontal ni en la vertical, y que el soporte de columna recta sólo alcanza girando la pieza.

Entre los tres articulados es el de menor alcance, y eso es una cualidad: un brazo corto en voladizo vibra menos, y la vibración aparece directo en la aguja.

Radio de alcance 159 mm · altura de 208 mm
Brazo articulado · bloqueo mecánico en un solo mando
Vástagos ø6, ø8 y ø9,53 mm (3/8") · cola de milano suministrada
El menor alcance de los articulados · 260 mm en el 7032-10 y 353 mm en el 7033-10

Diferenciales

Destacados del producto

Lo que distingue al 7031-10 dentro de la Serie 7 de Soportes Magnéticos.

El bloqueo mecánico fija todas las juntas de una vez.

Llega al punto que no está en la horizontal ni en la vertical.

159 mm: menos brazo en voladizo, menos vibración en la lectura.

El más bajo de los universales, lo que ayuda dentro de la máquina.

El diámetro del palpador, que es el instrumento típico del soporte articulado.

Sostiene el conjunto articulado, cuyo centro de masa queda lejos de la base.

Especificaciones

Características principales

Qué significa en la práctica cada número del 7031-10.

Universal, brazo articulado Construcción

Las juntas dan una libertad de ángulo que la columna recta no tiene.
Mecánico Bloqueo

Una perilla traba el conjunto entero, en vez de apretar junta por junta.
159 mm Radio de alcance

El menor de los tres universales, y el que menos oscila.
208 mm Altura

También el más bajo de los tres, lo que cuenta en espacio cerrado.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 7031-10 es la elección correcta.

Desafío El punto que no está en ángulo recto

La columna recta llega bien a la horizontal y a la vertical; fuera de eso hay que reposicionar la pieza, y reposicionar es perder referencia.

Solución

El brazo articulado del 7031-10 alcanza el punto en el ángulo en que está.

Desafío Apretar junta por junta

Un soporte con bloqueo independiente exige apretar cada articulación, y la última siempre desplaza lo que la anterior ajustó.

Solución

El bloqueo mecánico del 7031-10 fija todas las juntas en una sola perilla.

Desafío Brazo largo que tiembla en la lectura

Cuanto más brazo en voladizo, más oscila el conjunto con la máquina al lado y con el toque de la punta.

Solución

Los 159 mm del 7031-10 son el menor alcance de los articulados, y brazo corto es brazo firme.

Desafío Altura que no cabe

Dentro de una fresadora y junto a un dispositivo montado, 339 mm de soporte chocan antes de llegar.

Solución

Los 208 mm del 7031-10 son la menor altura entre los universales de la serie.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 7
Marca: Mitutoyo
Clase: Universal
Radio de Alcance: 159mm
Altura: 208mm
Diam. de fijación: Ø6 ,Ø8mm, Ø9,53mm (3/8")
Notas y observaciones: Con bloqueo mecánico

Detalles técnicos

Construcción: Universal con brazo articulado
Bloqueo: Sistema mecánico
Fijación del instrumento: ø6, ø8 y ø9,53 mm (3/8")
Cola de milano: Suministrado

Variaciones de la serie

Otros modelos de la Serie 7 de Soportes Magnéticos disponibles en la tienda

Código	Tipo	Radio de alcance	Altura	Diámetro de fijación
7014-10	Mini-soporte	68 mm	107 mm	ø6, ø8 mm
7010S-10	Fijo	150 mm	235 mm	ø4, ø8; ø9,53 mm (3/8")
7011S-10	Fijo con ajuste fino	150 mm	235 mm	ø4, ø8; ø9,53 mm (3/8")
7031-10 (este)	Universal	159 mm	208 mm	ø6, ø8; ø9,53 mm (3/8")
7015-10	Fijo con ajuste fino	160 mm	235 mm	ø6, ø8; ø9,53 mm (3/8")
7032-10	Universal	260 mm	339 mm	ø6, ø8; ø9,53 mm (3/8")
7033-10	Universal	353 mm	431 mm	ø6, ø8; ø9,53 mm (3/8")

Artículos incluidos

Soporte magnético articulado con bloqueo mecánico 7031-10

Preguntas frecuentes

Preguntas y Respuestas

¿Qué tiene de "universal" el 7031-10?

El brazo articulado, que se mueve en cualquier dirección y se traba donde se detenga. El soporte de columna recta se mueve sólo en la horizontal y en la vertical.

¿Cómo se traba el 7031-10?

Por sistema mecánico, en una perilla que fija todas las juntas de una vez, en vez de apretar cada articulación.

¿Por qué elegir el 7031-10 y no el 7032-10?

Por rigidez y espacio. El 7031-10 tiene 159 mm de alcance y 208 mm de altura; el 7032-10 alcanza 260 mm pero tiene 339 mm de altura y más brazo en voladizo.

¿Qué vástagos acepta el 7031-10?

ø6, ø8 y ø9,53 mm (3/8"), además de la cola de milano, los mismos del 7032-10 y del 7033-10.

¿El 7031-10 sirve para palpador?

Sirve, y es el uso típico: acepta vástago ø6 mm y el brazo articulado lleva la punta al ángulo que la medición pide.
