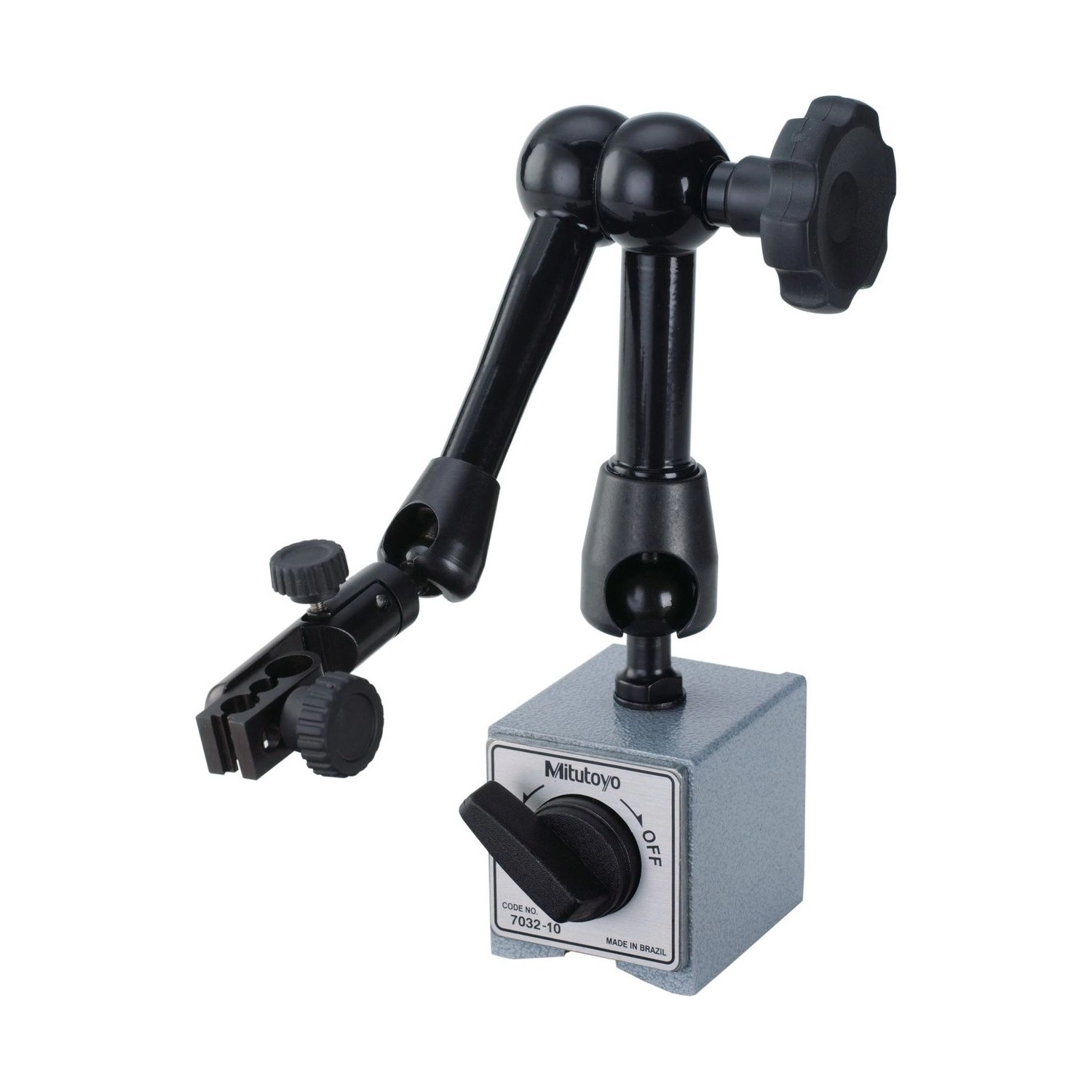

Soporte Magnético Articulado con Bloqueo Mecánico Radio de Alcance 260 mm – 7032-10

Name: Soporte Magnético Articulado con Bloqueo Mecánico Radio de Alcance 260 mm – 7032-10
Brand: Mitutoyo
SKU: 7032-10

SKU: 7032-10

Cantidad

Sobre el producto

El Soporte Magnético Universal Mitutoyo 7032-10 es el articulado intermedio de la Serie 7: 260 mm de radio de alcance, 339 mm de altura, bloqueo mecánico y fijación para vástago ø6, ø8 y ø9,53 mm (3/8").

Cubre la pieza que el 7031-10 no alcanza sin obligar al mayor de la serie. Son 101 mm de radio adicionales, y una columna 131 mm más alta, que es lo que permite pasar por encima de dispositivo y prensa.

Acepta vástago de 3/8", como los otros dos articulados de la serie, lo que trae el reloj de estándar americano al soporte de brazo libre.

Radio de alcance 260 mm · altura de 339 mm
Brazo articulado · bloqueo mecánico en un solo mando
Vástagos ø6, ø8 y ø9,53 mm (3/8") · cola de milano suministrada
El intermedio de los articulados · entre el 7031-10 y el 7033-10

Diferenciales

Destacados del producto

Lo que distingue al 7032-10 dentro de la Serie 7 de Soportes Magnéticos.

Cien milímetros más que el 7031-10, sin ir al mayor de la serie.

339 mm de altura alcanzan la pieza sujeta en prensa alta.

Recibe vástago ø9,53 mm, además de ø6, ø8 y cola de milano.

Bloqueo mecánico del conjunto entero, de una vez.

El brazo articulado llega al punto en la inclinación en que está.

Sostiene el conjunto incluso con el brazo extendido lejos de la base.

Especificaciones

Características principales

Qué significa en la práctica cada número del 7032-10.

260 mm Radio de alcance

El escalón entre los 159 mm del 7031-10 y los 353 mm del 7033-10.
339 mm Altura

Columna alta para trabajar sobre dispositivo de fijación.
ø6, ø8 y ø9,53 mm (3/8") Diámetro de fijación

Los tres diámetros, del palpador al reloj de estándar americano.
Mecánico Bloqueo

El mismo sistema de perilla única de los otros universales.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 7032-10 es la elección correcta.

Desafío La pieza que queda a 200 mm de la base

Con 159 mm de alcance hay que reposicionar la base en cada punto, y cada cambio de base es una referencia nueva.

Solución

Los 260 mm del 7032-10 cubren la pieza sin mover la base.

Desafío Prensa o dispositivo en el camino

Un soporte bajo choca con la fijación antes de llegar al punto, y medir por encima se vuelve improvisación.

Solución

Los 339 mm de altura del 7032-10 pasan por encima del dispositivo.

Desafío Reloj 3/8" y punto en ángulo

Un soporte de columna recta recibe el vástago de 3/8", pero no lleva la punta a un punto fuera de la horizontal y de la vertical.

Solución

El 7032-10 recibe ø9,53 mm (3/8") en el brazo articulado, que llega al ángulo.

Desafío Ajustar el brazo y perder el ajuste anterior

Trabar junta por junta hace que la última deshaga lo que la primera acertó.

Solución

El bloqueo mecánico del 7032-10 fija todas las articulaciones en una sola perilla.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 7
Marca: Mitutoyo
Clase: Universal
Radio de Alcance: 260mm
Altura: 339mm
Diam. de fijación: Ø6 ,Ø8mm, Ø9,53mm (3/8")
Notas y observaciones: Con bloqueo mecánico

Detalles técnicos

Construcción: Universal con brazo articulado
Bloqueo: Sistema mecánico
Fijación del instrumento: ø6, ø8 y ø9,53 mm (3/8")
Cola de milano: Suministrado

Variaciones de la serie

Otros modelos de la Serie 7 de Soportes Magnéticos disponibles en la tienda

Código	Tipo	Radio de alcance	Altura	Diámetro de fijación
7014-10	Mini-soporte	68 mm	107 mm	ø6, ø8 mm
7010S-10	Fijo	150 mm	235 mm	ø4, ø8; ø9,53 mm (3/8")
7011S-10	Fijo con ajuste fino	150 mm	235 mm	ø4, ø8; ø9,53 mm (3/8")
7031-10	Universal	159 mm	208 mm	ø6, ø8; ø9,53 mm (3/8")
7015-10	Fijo con ajuste fino	160 mm	235 mm	ø6, ø8; ø9,53 mm (3/8")
7032-10 (este)	Universal	260 mm	339 mm	ø6, ø8; ø9,53 mm (3/8")
7033-10	Universal	353 mm	431 mm	ø6, ø8; ø9,53 mm (3/8")

Artículos incluidos

Soporte magnético articulado con bloqueo mecánico 7032-10

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 7032-10 y el 7031-10?

Tamaño. El 7032-10 alcanza 260 mm con 339 mm de altura; el 7031-10 alcanza 159 mm con 208 mm. Los dos aceptan vástago ø6, ø8 y ø9,53 mm (3/8") y cola de milano.

¿El 7032-10 acepta vástago de 3/8"?

Lo acepta. El 7032-10 tiene alojamiento para ø9,53 mm, además de ø6, ø8 y cola de milano, como los otros universales de la serie.

¿Cuándo es mejor el 7032-10 que el 7033-10?

Cuando 260 mm bastan. Un brazo menor en voladizo oscila menos, y el 7033-10 sólo se justifica cuando el punto pasa de los 260 mm.

¿El brazo del 7032-10 cede con el reloj en la punta?

El bloqueo mecánico fija las juntas; lo que pide atención es no extender el brazo más de lo necesario, porque el voladizo amplifica cualquier vibración.

¿Cuál es la altura del 7032-10?

339 mm, contra 208 mm del 7031-10 y 431 mm del 7033-10.
