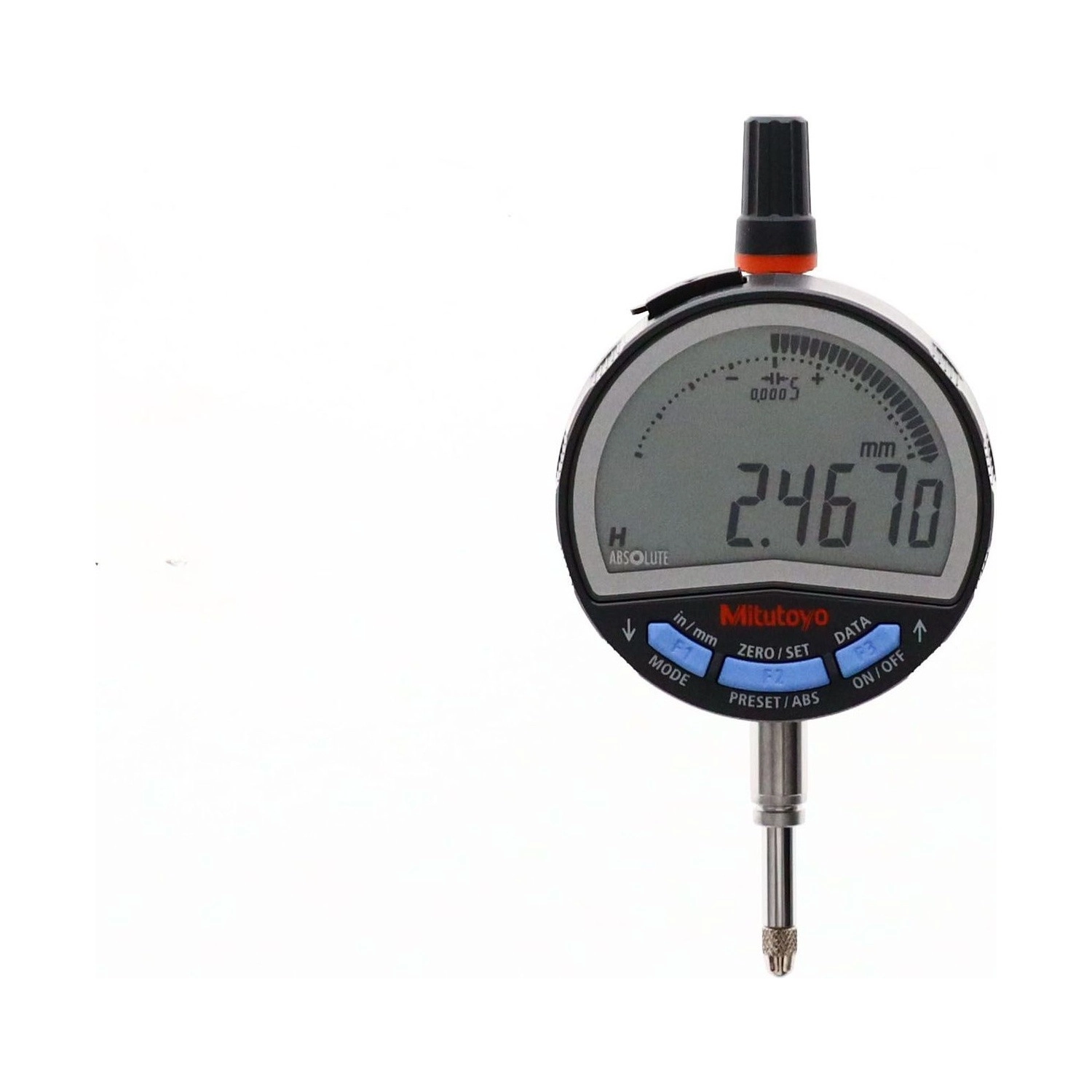

Reloj Comparador Dig .5"/ 12,7mm ID-C tapa lisa- 543-701B

SKU: 543-701B

¿Cómo funciona la cotización?

1Haz clic en “Solicitar Cotización” para agregar el producto.
2Abre “Ver cotización” y completa el formulario con tus datos.
3Nuestro equipo te responde con precio, plazo y disponibilidad.

Producto original Mitutoyo con garantía. Cotización sin compromiso.

¿Prefieres hablar con nosotros?

O’HIGGINS HERRAMIENTAS · (56) 2 2383-1000

Garantía
Producto original Mitutoyo
Accesorios incluidos
Pila CR2032 y certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Versión de tapa lisa del modelo de doble unidad de la serie 543 ID-C: trasera plana, sin la oreja de fijación, y 165 g. Lee en milímetro y pulgada, con cuatro resoluciones en pulgada y tres en milímetro.

La capacidad es de 12,7 mm (.5"), la exactitud de 0,003 mm (.00012") y la fuerza de medición, de 1,5 N o menos. Histéresis y repetibilidad son de 0,002 mm.

La trasera plana es la única diferencia respecto del 543-701, junto con 10 g de masa: ningún número de medición cambia entre los dos. Usa el sensor ABSOLUTE y tiene salida Digimatic.

Resumen técnico
  • Tapa lisa, trasera plana · masa 165 g
  • Lee en milímetro y pulgada · 4 resoluciones en pulgada
  • Capacidad 12,7 mm / .5" · exactitud 0,003 mm / .00012"
  • Fuerza 1,5 N o menos · sensor ABSOLUTE · salida Digimatic

Aspectos destacados del producto

Lo que distingue al 543-701B dentro de la serie 543 ID-C.

Trasera plana

Sin oreja, para soporte de banco y espacio ajustado.

El más liviano del par

165 g, diez gramos menos que el 543-701.

Lee en las dos unidades

Milímetro y pulgada, alternados en el visor.

4 resoluciones en pulgada

De .00002" a .0005", contra 3 en milímetro.

Sensor ABSOLUTE

El origen se restaura al encender, sin poner a cero cada vez.

Salida Digimatic

Lleva la lectura a la computadora y al control de proceso.

Características principales

Lo que significa en la práctica cada dato del 543-701B.

  • Lisa, 165 g TAPA TRASERA

    Trasera plana, sin la oreja. Es lo que permite encajar el reloj en soporte de banco y en montajes donde la oreja no tiene espacio. El 543-701, con oreja, pesa 175 g.

  • Milímetro y pulgada LECTURA

    La conversión es del instrumento, con exactitud declarada en las dos unidades.

  • .00002" a .0005", cuatro pasos RESOLUCIÓN EN PULGADA

    Un paso más que en milímetros, que tiene tres. La escala en pulgadas baja a veinte millonésimas en este mismo instrumento.

  • 0,003 mm / .00012" EXACTITUD

    Error máximo permitido en el recorrido de 12,7 mm. Idéntico al del 543-701: la tapa no cambia ningún número de medición.

  • 1,5 N o menos FUERZA DE MEDICIÓN

    El valor estándar de la línea. Para material que cede, la versión de baja fuerza y tapa lisa es el 543-706B.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 543-701B es la elección correcta.

Desafío La oreja no cabe en el montaje

En soporte de banco y en dispositivo ajustado, el resalte de la tapa con oreja toca antes de que el reloj asiente.

Solución

El 543-701B tiene trasera plana, hecha para esos montajes; la versión con oreja es el 543-701.

Desafío Plano en pulgadas e instrumento en milímetros

Convertir la unidad a mano durante la operación es donde entra el error que solo aparece cuando la pieza se mide otra vez.

Solución

El 543-701B alterna entre milímetro y pulgada en el propio visor.

Desafío Elegir entre los dos del par sin saber qué cambia

Dos códigos que difieren en una letra llevan a comprar por precio y descubrir la diferencia a la hora de montar.

Solución

Entre el 543-701B y el 543-701 cambia solo la tapa trasera y 10 g de masa. Lectura, resolución, exactitud y fuerza son idénticas.

Desafío Resolución demasiado fina en pulgadas

Con planos en milésimas de pulgada, un visor en veinte millonésimas oscila en el último dígito y estorba.

Solución

El 543-701B tiene cuatro resoluciones en pulgada, de .00002" a .0005".

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

  • Serie: ID-C
  • Fuerza de medición: 1,5N o menor
  • Vida útil de la batería: Aprox. 2.700 horas con uso continuo
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico y Pulgadas (mm/in)
  • Alcance (mm): 0-12,7mm
  • Alcance (in): 0-0,5"
  • Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
  • Resolución (in): 0,00002", 0,0001", 0,0005", 0,00005"
  • Exactitud (mm): ±0,003mm
  • Exactitud (in): ±0,00012"
  • Protección IP: IP42
  • Exactitud: .00012”/ 0,003mm
  • Salida de Datos: Sí
  • Tecnología: Absolute
  • Tapa trasera: Lisa
  • Diámetro del vástago: 8mm
  • Histéresis: 0,002mm
  • Repetibilidad: 0,002mm

Detalles técnicos

Fijación de la tapa
Lisa, trasera plana, sin oreja de fijación
Masa
165 g (la versión con oreja, 543-701, pesa 175 g)
Resoluciones en pulgada
.00002", .00005", .0001" y .0005", seleccionables
Resoluciones en milímetro
0,0005 mm, 0,001 mm y 0,01 mm, seleccionables
Pila
CR2032 (1 pieza), provista para verificación de funcionamiento
Vida útil de la pila
Aproximadamente 2.700 horas de uso continuo, cerca de 2,5 años en uso normal
Sensor ABSOLUTE
ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla
LCD de 6 dígitos con símbolos
Capacidad
12,7 mm

Funciones

Funciones de operación del 543-701B
Conversión pulgada/mm

Alterna la unidad en el propio visor, sin tabla de conversión.

Resolución seleccionable

Cuatro resoluciones en pulgada y tres en milímetro, elegidas en el reloj, sin accesorio.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Transmisión de datos

Este reloj tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AGQ001FBanco fijo junto a la computadora
2. U-WAVE fit por radiofrecuencia02AZF700 + 264-622B + 02AZD810EVarios bancos · sin cable hasta la computadora
3. U-WAVE fit por radiofrecuencia con zumbador02AZF700 + 264-623B + 02AZD810EVarios bancos · aviso sonoro en cada envío
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUn puesto de trabajo · computadora con Bluetooth
5. U-WAVE fit por Bluetooth con señal sonora02AZF700 + 264-627BUn puesto de trabajo · confirmación visible y audible
6. Transmisor inalámbrico U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVarios bancos · transmisor separado del reloj
7. Transmisor inalámbrico U-WAVE-T con zumbador02AZG011 + 02AZD880H + 02AZD810EVarios bancos · aviso sonoro en cada envío
Opción 1
Cable USB directo (Input Tool)
Necesitás estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del reloj al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

Opción 2
U-WAVE fit por radiofrecuencia
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-622B (Transmisor de Datos Inalámbrico U-WAVE fit · protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La unidad de conexión U-WAVE fit se acopla al reloj y recibe el transmisor. La lectura va por radiofrecuencia hasta el receptor U-WAVE-R conectado a la computadora. La versión con zumbador es la Opción 3.

Opción 3
U-WAVE fit por radiofrecuencia con zumbador
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-623B (Transmisor de Datos Inalámbrico U-WAVE fit · zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma unidad de conexión y mismo receptor de la Opción 2, con el transmisor que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP67.

Opción 4
U-WAVE fit por Bluetooth
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-626B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67)

La misma unidad de conexión, con el transmisor Bluetooth, que se comunica directo con la computadora y no necesita el receptor U-WAVE-R. La versión con LED y señal sonora es la Opción 5.

Opción 5
U-WAVE fit por Bluetooth con señal sonora
Necesitás estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-627B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · LED y señal sonora)

Misma unidad de conexión de la Opción 4, con el transmisor Bluetooth que confirma cada envío con LED y señal sonora, sin necesitar el receptor U-WAVE-R. Esta versión no tiene protección IP67.

Opción 6
Transmisor inalámbrico U-WAVE-T
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmisor inalámbrico U-WAVE-T con LED (IP67)) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El cable de conexión tipo SF, de 160 mm, conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la versión con zumbador es la Opción 7.

Opción 7
Transmisor inalámbrico U-WAVE-T con zumbador
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmisor inalámbrico U-WAVE-T con zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma conexión de la Opción 6, con el transmisor U-WAVE-T que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP; la versión IP67 es el 02AZD730H.

La salida de este reloj es del tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 y 09-24). La unidad de conexión U-WAVE fit (02AZF700) sirve solo en los modelos de 12,7 mm. Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código Resolución Fuerza de medición Tapa trasera
543-700 Resolución seleccionable 1,5 N o menos Tapa con oreja
543-700B Resolución seleccionable 1,5 N o menos Tapa lisa
543-701 Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa con oreja
543-701B (este) Resolución seleccionable, mm y pulgada 1,5 N o menos Tapa lisa
543-705 Resolución seleccionable 0,4 a 0,7 N Tapa con oreja
543-705B Resolución seleccionable 0,4 a 0,7 N Tapa lisa
543-706 Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa con oreja
543-706B Resolución seleccionable, mm y pulgada 0,4 a 0,7 N Tapa lisa
543-710 Resolución fija de 0,01 mm 0,9 N o menos Tapa con oreja
543-710B Resolución fija de 0,01 mm 0,9 N o menos Tapa lisa
543-715 Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa con oreja
543-715B Resolución fija de 0,01 mm 0,2 a 0,5 N Tapa lisa

Artículos incluidos

  • Reloj Comparador Digital ABSOLUTE ID-C
  • Pila CR2032 (1 pieza), para verificación de funcionamiento
  • Certificado de inspección de fábrica
  • Manual del usuario

Video

Preguntas y Respuestas

¿Qué cambia entre el 543-701B y el 543-701?

La tapa trasera y la masa: el 543-701B es de tapa lisa, trasera plana, y pesa 165 g; el 543-701 tiene oreja con agujero de fijación y pesa 175 g. Lectura, resolución, exactitud, histéresis y fuerza son iguales.

¿Cómo fijar el 543-701B, si no tiene oreja?

Por el vástago de fijación, que es el modo usual en soporte de banco y en columna. La oreja del 543-701 es una segunda opción, con tornillo en la trasera, útil cuando el reloj se sujeta a un dispositivo.

¿Cuántas resoluciones tiene el 543-701B?

Siete en total: cuatro en pulgada (.00002", .00005", .0001" y .0005") y tres en milímetro (0,0005, 0,001 y 0,01 mm), elegidas en el propio reloj.

¿La tapa lisa afecta la exactitud del 543-701B?

No. La exactitud declarada es de 0,003 mm, o .00012", la misma del 543-701. La tapa cambia la forma de fijar y 10 g de masa, nada más.

¿Cuánto dura la pila del 543-701B?

Aproximadamente 2.700 horas de uso continuo, cerca de 2,5 años en uso normal. La pila CR2032 que acompaña se provee para verificación de funcionamiento.

Certificaciones y Tecnologías

Lo que el 543-701B trae de fábrica.

Codificador ABSOLUTE
Codificador ABSOLUTE

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Digimatic S1
Digimatic S1

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Certificado de inspección
Certificado de inspección

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
