Name: Reloj Comparador Dig 12,7mm/ 0,0005mm ID-C tapa con oreja- 543-700
SKU: 543-700

SKU: 543-700

Cantidad

Sobre el producto

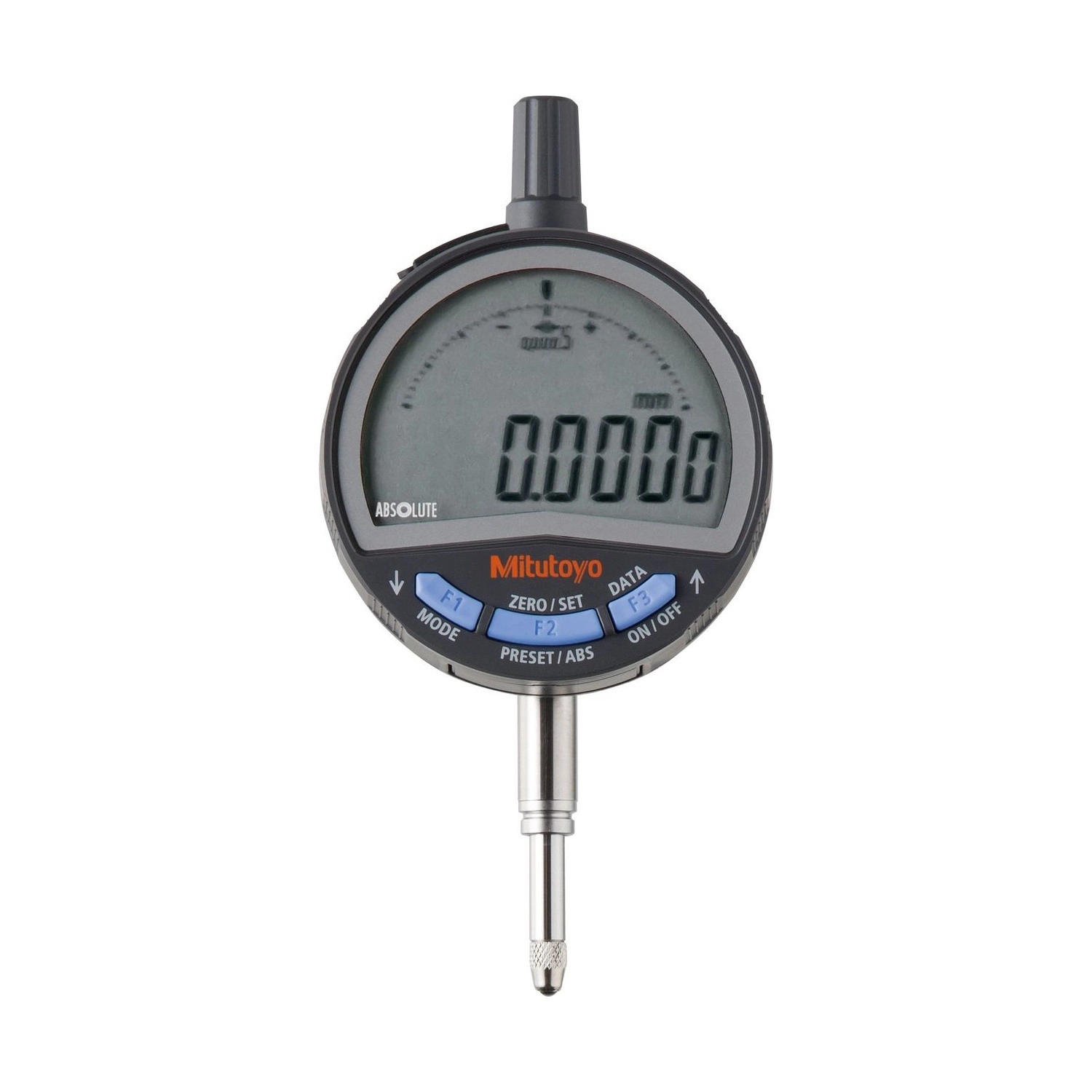

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-700 es el modelo estándar de la serie 543 ID-C, y la característica que lo define no aparece en el nombre: la resolución es seleccionable entre 0,0005, 0,001 y 0,01 mm. El mismo instrumento atiende la pieza que exige medio micrómetro y la inspección rápida que trabaja en centésimas, sin cambiar de reloj.

La capacidad es de 12,7 mm y la exactitud de 0,003 mm, con histéresis de 0,002 mm y repetibilidad de 0,002 mm. La fuerza de medición es de 1,5 N o menos, el valor estándar de la línea, y la masa es de 175 g.

Usa el sensor ABSOLUTE, que restaura el origen al encender, y tiene salida Digimatic para llevar la lectura a la computadora. La tapa trasera es con oreja: trasera con agujero de fijación, para sujetar el reloj con tornillo en un dispositivo. La versión de trasera plana es el 543-700B.

Resolución seleccionable: 0,0005 · 0,001 · 0,01 mm
Capacidad 12,7 mm · exactitud 0,003 mm
Fuerza de medición 1,5 N o menos · masa 175 g
Tapa con oreja · sensor ABSOLUTE · salida Digimatic

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-700 dentro de la serie 543 ID-C.

0,0005, 0,001 o 0,01 mm, elegidas en el reloj.

Con histéresis y repetibilidad de 0,002 mm.

Agujero de fijación, para sujetar con tornillo en el dispositivo.

El valor estándar de la línea, para pieza que no cede.

El origen se restaura al encender, sin poner a cero cada vez.

Lleva la lectura a la computadora y al control de proceso.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-700.

Seleccionable: 0,0005 / 0,001 / 0,01 mm RESOLUCIÓN

La característica central de la línea, y la que el nombre del producto no muestra. Un reloj cubre desde la pieza que exige medio micrómetro hasta la revisión que trabaja en centésimas.
0,003 mm EXACTITUD

Error máximo permitido en el recorrido de 12,7 mm. Es ese número, y no la resolución del display, el que entra en la comparación con la tolerancia de la pieza.
0,002 mm cada una HISTÉRESIS Y REPETIBILIDAD

La histéresis es la diferencia entre subir y bajar hasta el mismo punto; la repetibilidad, la dispersión de medir el mismo punto varias veces.
1,5 N o menos FUERZA DE MEDICIÓN

La fuerza que la punta aplica sobre la pieza. Importa cuando el material cede y la lectura sale menor que la medida real; para esos casos la línea tiene los modelos de baja fuerza.
Con oreja, 175 g TAPA TRASERA

La oreja es un agujero de fijación en la trasera, para sujetar el reloj con tornillo. Quien monta en soporte de banco suele preferir el 543-700B, de trasera plana y 165 g.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-700 es la elección correcta.

Desafío Cambiar de reloj según la pieza

Un banco que atiende pieza de tolerancia ajustada y revisión de rutina suele mantener dos comparadores, cada uno con su resolución, y el operario elige cuál tomar.

Solución

El 543-700 tiene las tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el propio reloj.

Desafío Display demasiado fino para el trabajo

Una resolución de medio micrómetro en una revisión de centésimas hace que el último dígito oscile todo el tiempo, y el operario pasa a desconfiar de una lectura que está bien.

Solución

En el 543-700 se puede bajar la resolución a 0,01 mm y el display deja de mostrar oscilación que no interesa a esa medición.

Desafío Sujetar el reloj en el dispositivo

Un comparador suelto en el dispositivo cambia de posición entre una pieza y otra, y la medición pasa a depender de cómo se lo apoyó.

Solución

La tapa con oreja del 543-700 tiene agujero de fijación, para sujetar el instrumento con tornillo.

Desafío Rehacer el cero en cada turno

Un comparador sin sensor absoluto pierde el origen al apagarse, y recuperarlo significa apoyar de nuevo en el patrón antes de empezar a producir.

Solución

El sensor ABSOLUTE del 543-700 restaura el origen solo cuando se enciende el instrumento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-C
Fuerza de medición: 1,5N o menor
Vida útil de la batería: Aprox. 2.700 horas con uso continuo
Batería: CR2032 (accesorio estándar para operación inicial)
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Exactitud (mm): ±0,003mm
Protección IP: IP42
Exactitud: 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Con oreja
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Resoluciones seleccionables: 0,0005 mm, 0,001 mm y 0,01 mm, elegidas en el propio instrumento
Fijación de la tapa: Con oreja, para fijación con tornillo
Masa: 175 g (la versión de tapa lisa, 543-700B, pesa 165 g)
Pila: CR2032 (1 pieza), provista para verificación de funcionamiento
Vida útil de la pila: Aproximadamente 2.700 horas de uso continuo, cerca de 2,5 años en uso normal
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos
Capacidad: 12,7 mm

Funciones

Funciones de operación del 543-700

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm. La elección se hace en el reloj, sin accesorio, y cambia cuánto resuelve el display según la pieza del momento.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no, lo que evita comparar número por número en la revisión de un lote.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Conversión pulgada/mm

Alterna la unidad en el propio visor, sin tabla de conversión.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código	Resolución	Fuerza de medición	Tapa trasera
543-700 (este)	Resolución seleccionable	1,5 N o menos	Tapa con oreja
543-700B	Resolución seleccionable	1,5 N o menos	Tapa lisa
543-701	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa con oreja
543-701B	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa lisa
543-705	Resolución seleccionable	0,4 a 0,7 N	Tapa con oreja
543-705B	Resolución seleccionable	0,4 a 0,7 N	Tapa lisa
543-706	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa con oreja
543-706B	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa lisa
543-710	Resolución fija de 0,01 mm	0,9 N o menos	Tapa con oreja
543-710B	Resolución fija de 0,01 mm	0,9 N o menos	Tapa lisa
543-715	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa con oreja
543-715B	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa lisa

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-C
Pila CR2032 (1 pieza), para verificación de funcionamiento
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

El nombre del 543-700 dice 0,0005 mm. ¿Es esa la resolución?

Es una de las tres. El instrumento tiene resolución seleccionable entre 0,0005, 0,001 y 0,01 mm, elegida en el propio reloj, y el nombre muestra solo la más fina. La elección no exige ningún accesorio.

¿Cuál es la diferencia entre el 543-700 y el 543-700B?

Solo la tapa trasera. El 543-700 tiene tapa con oreja, con agujero para sujetar el reloj con tornillo, y pesa 175 g; el 543-700B tiene trasera plana y pesa 165 g. Capacidad, resolución, exactitud y fuerza de medición son iguales en ambos.

¿La exactitud del 543-700 es la misma en cualquier resolución elegida?

La exactitud declarada en el catálogo es de 0,003 mm para el modelo. Cambiar la resolución cambia cuánto resuelve el display, no el error máximo permitido del instrumento.

¿El 543-700 sirve para pieza de goma o de pared delgada?

La fuerza de 1,5 N es el valor estándar de la línea y puede marcar material que cede. Para esos casos la propia serie tiene los modelos de baja fuerza, como el 543-705, con fuerza ajustable entre 0,4 y 0,7 N.

¿Cuánto dura la pila del 543-700?

Aproximadamente 2.700 horas de uso continuo, cerca de 2,5 años en uso normal. La pila CR2032 que acompaña se provee para verificación de funcionamiento.
