Reloj Comparador Dig 12,7mm/ 0,0005mm ID-C tapa con oreja con baja fuerza de ...

Reloj Comparador Dig 12,7mm/ 0,0005mm ID-C tapa con oreja con baja fuerza de medición- 543-705

Name: Reloj Comparador Dig 12,7mm/ 0,0005mm ID-C tapa con oreja con baja fuerza de medición- 543-705
SKU: 543-705

SKU: 543-705

Cantidad

Sobre el producto

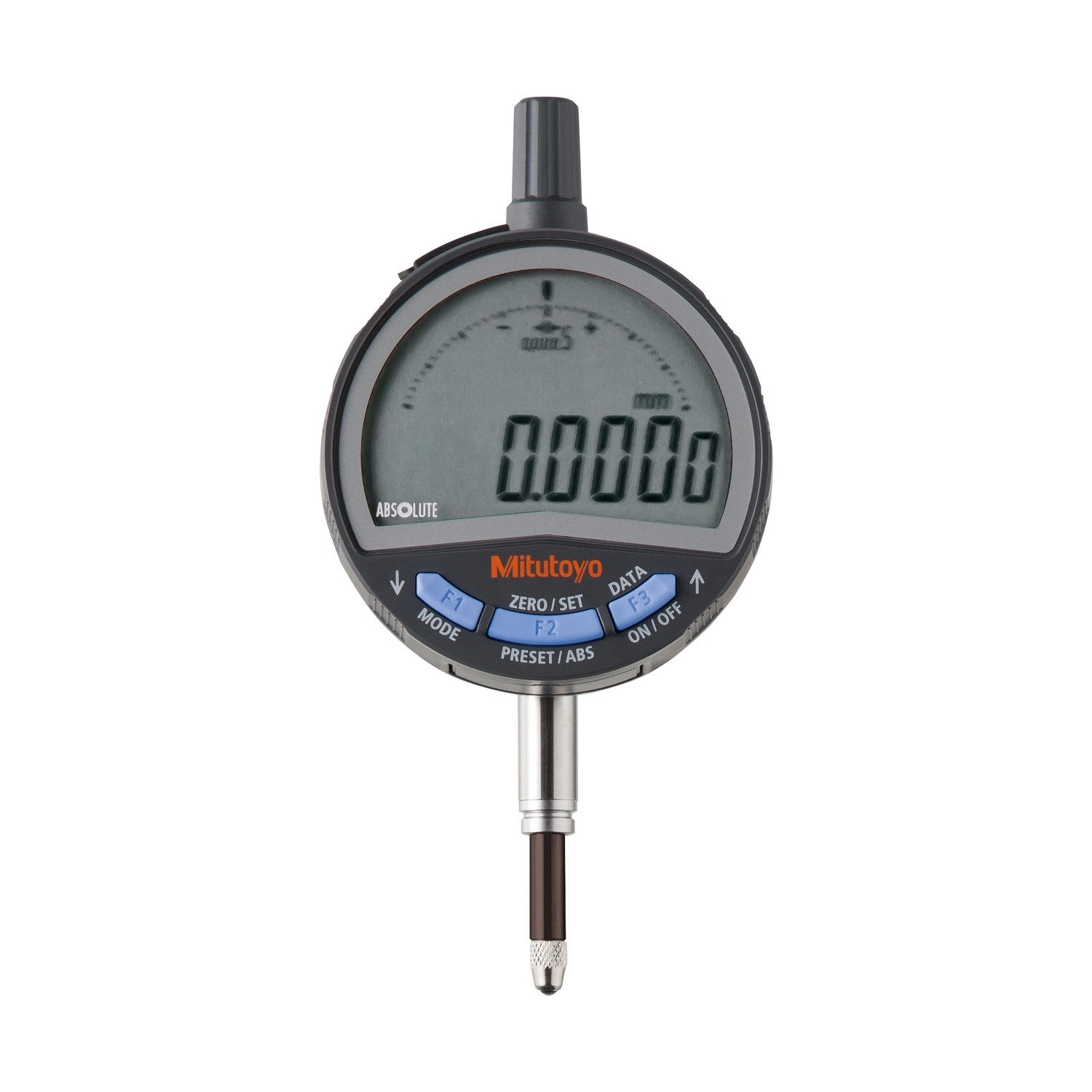

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-705 es el modelo de baja fuerza de medición de la serie 543 ID-C, y la fuerza no es un número fijo: es un rango ajustable de 0,4 a 0,7 N, regulado por resortes y pesas que acompañan al instrumento como accesorio estándar.

Eso cambia lo que se puede medir. Con 1,5 N, la fuerza estándar de la línea, la punta marca goma, plástico delgado y chapa de pared delgada, y la lectura sale menor que la medida real. Bajando a 0,4 N, la pieza deja de ceder bajo la punta.

La capacidad es de 12,7 mm, con resolución seleccionable entre 0,0005, 0,001 y 0,01 mm y exactitud de 0,003 mm. La tapa trasera es con oreja y la masa, 170 g; la versión de trasera plana es el 543-705B.

Fuerza ajustable de 0,4 a 0,7 N · para material que cede
Ajuste por resortes y pesas · accesorio estándar
Resolución seleccionable: 0,0005 · 0,001 · 0,01 mm
Capacidad 12,7 mm · exactitud 0,003 mm · 170 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-705 dentro de la serie 543 ID-C.

Rango ajustable, contra 1,5 N del modelo estándar.

Acompañan al instrumento como accesorio estándar.

Goma, plástico delgado, chapa de pared delgada.

0,0005, 0,001 o 0,01 mm, elegidas en el reloj.

La misma del modelo estándar de la línea.

Agujero de fijación, para sujetar con tornillo en el dispositivo.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-705.

Ajustable, 0,4 a 0,7 N FUERZA DE MEDICIÓN

La característica que define el modelo. No es un valor de fábrica: el operario elige dentro del rango, combinando los resortes y las pesas que vienen con el instrumento.
Material que cede bajo la punta POR QUÉ IMPORTA

Con la fuerza estándar de 1,5 N, la goma, el plástico delgado y la chapa delgada se hunden bajo la punta y la lectura sale menor que la pieza. Bajar a 0,4 N saca ese error de la medición.
Resortes y pesas, accesorio estándar AJUSTE

Acompañan al instrumento. El catálogo trae la combinación para cada orientación del husillo, con la fuerza máxima de cada una, y advierte que operar fuera de ella no está garantizado.
Seleccionable: 0,0005 / 0,001 / 0,01 mm RESOLUCIÓN

La misma flexibilidad del modelo estándar: un reloj cubre de la pieza de tolerancia ajustada a la revisión de rutina.
0,003 mm EXACTITUD

Idéntica a la del 543-700. Bajar la fuerza no cuesta exactitud: lo que cambia es cuánto presiona la punta sobre la pieza.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-705 es la elección correcta.

Desafío La pieza se hunde bajo la punta

La goma, el plástico delgado y la chapa de pared delgada ceden bajo la fuerza de un comparador común, y la lectura sale sistemáticamente menor que la medida real. El error no aparece en la calibración del instrumento, porque el instrumento está bien.

Solución

El 543-705 ajusta la fuerza entre 0,4 y 0,7 N, lo suficiente para que el material no ceda.

Desafío Cada pieza pide una fuerza distinta

Un banco que mide goma y metal en la misma jornada necesitaría dos comparadores, uno de cada fuerza.

Solución

La fuerza del 543-705 es ajustable dentro del rango, por la combinación de resorte y pesa que acompaña al instrumento.

Desafío No saber qué combinación usar

Resortes y pesas sueltos en la caja, sin referencia, se vuelven prueba y error, y el resultado no es repetible entre operarios.

Solución

El catálogo del fabricante trae la combinación para cada orientación del husillo, con la fuerza máxima de cada una, y dice cuáles no están garantizadas.

Desafío Perder exactitud al bajar la fuerza

La suposición común es que un instrumento de baja fuerza mide peor, y eso lleva a aceptar el modelo estándar incluso en piezas que ceden.

Solución

La exactitud del 543-705 es de 0,003 mm, la misma del 543-700, de fuerza estándar.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-C
Fuerza de medición: 0,7N o menor
Vida útil de la batería: Aprox. 2.700 horas con uso continuo
Batería: CR2032 (accesorio estándar para operación inicial)
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Exactitud (mm): ±0,003mm
Protección IP: IP42
Exactitud: 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Con oreja
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Ajuste de la fuerza: Ajustable de 0,4 a 0,7 N, según la combinación de resorte y pesa
Cómo se ajusta: Combinando los resortes y las pesas que acompañan al instrumento como accesorio estándar
Tabla del fabricante: El catálogo trae la combinación de resorte y pesa para cada orientación del husillo, con la fuerza máxima de cada una; operar fuera de ella no está garantizado
Resoluciones seleccionables: 0,0005 mm, 0,001 mm y 0,01 mm, elegidas en el propio instrumento
Fijación de la tapa: Con oreja, para fijación con tornillo. Masa de 170 g; el 543-705B, de tapa lisa, pesa 160 g
Pila: CR2032 (1 pieza), provista para verificación de funcionamiento
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos
Capacidad: 12,7 mm

Funciones

Funciones de operación del 543-705

Ajuste de la fuerza de medición

La fuerza se define por la combinación de resorte y pesa, dentro del rango de 0,4 a 0,7 N. El catálogo indica la combinación para cada orientación del husillo y la fuerza máxima resultante.

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj, sin accesorio.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código	Resolución	Fuerza de medición	Tapa trasera
543-700	Resolución seleccionable	1,5 N o menos	Tapa con oreja
543-700B	Resolución seleccionable	1,5 N o menos	Tapa lisa
543-701	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa con oreja
543-701B	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa lisa
543-705 (este)	Resolución seleccionable	0,4 a 0,7 N	Tapa con oreja
543-705B	Resolución seleccionable	0,4 a 0,7 N	Tapa lisa
543-706	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa con oreja
543-706B	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa lisa
543-710	Resolución fija de 0,01 mm	0,9 N o menos	Tapa con oreja
543-710B	Resolución fija de 0,01 mm	0,9 N o menos	Tapa lisa
543-715	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa con oreja
543-715B	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa lisa

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-C de baja fuerza
Resortes y pesas para ajuste de la fuerza de medición, accesorio estándar
Pila CR2032 (1 pieza), para verificación de funcionamiento
Certificado de inspección de fábrica y manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿La fuerza del 543-705 es fija en 0,7 N?

No. Es un rango ajustable de 0,4 a 0,7 N. El valor se define por la combinación de resortes y pesas que acompañan al instrumento como accesorio estándar; 0,7 N es el tope del rango.

¿Los resortes y las pesas del 543-705 se venden aparte?

No. El catálogo los describe como accesorio estándar del modelo de baja fuerza, es decir, acompañan al instrumento.

¿Puede usarse cualquier combinación de resorte y pesa en el 543-705?

No. El catálogo trae una tabla que cruza la orientación del husillo con la combinación de resorte y pesa, indicando la fuerza máxima de cada una, y registra que operar fuera de ella no está garantizado.

¿El 543-705 mide con menos exactitud que el modelo estándar?

No. La exactitud declarada es de 0,003 mm, la misma del 543-700. Lo que cambia entre los dos es la fuerza que la punta aplica sobre la pieza.

¿Cuál es la diferencia entre el 543-705 y el 543-705B?

Solo la tapa trasera y la masa: el 543-705 tiene oreja con agujero de fijación y pesa 170 g, el 543-705B tiene trasera plana y pesa 160 g.
