Name: "Reloj Comparador Dig .5"/ 12,7mm ID-C tapa con oreja- 543-701"
SKU: 543-701

SKU: 543-701

Cantidad

Sobre el producto

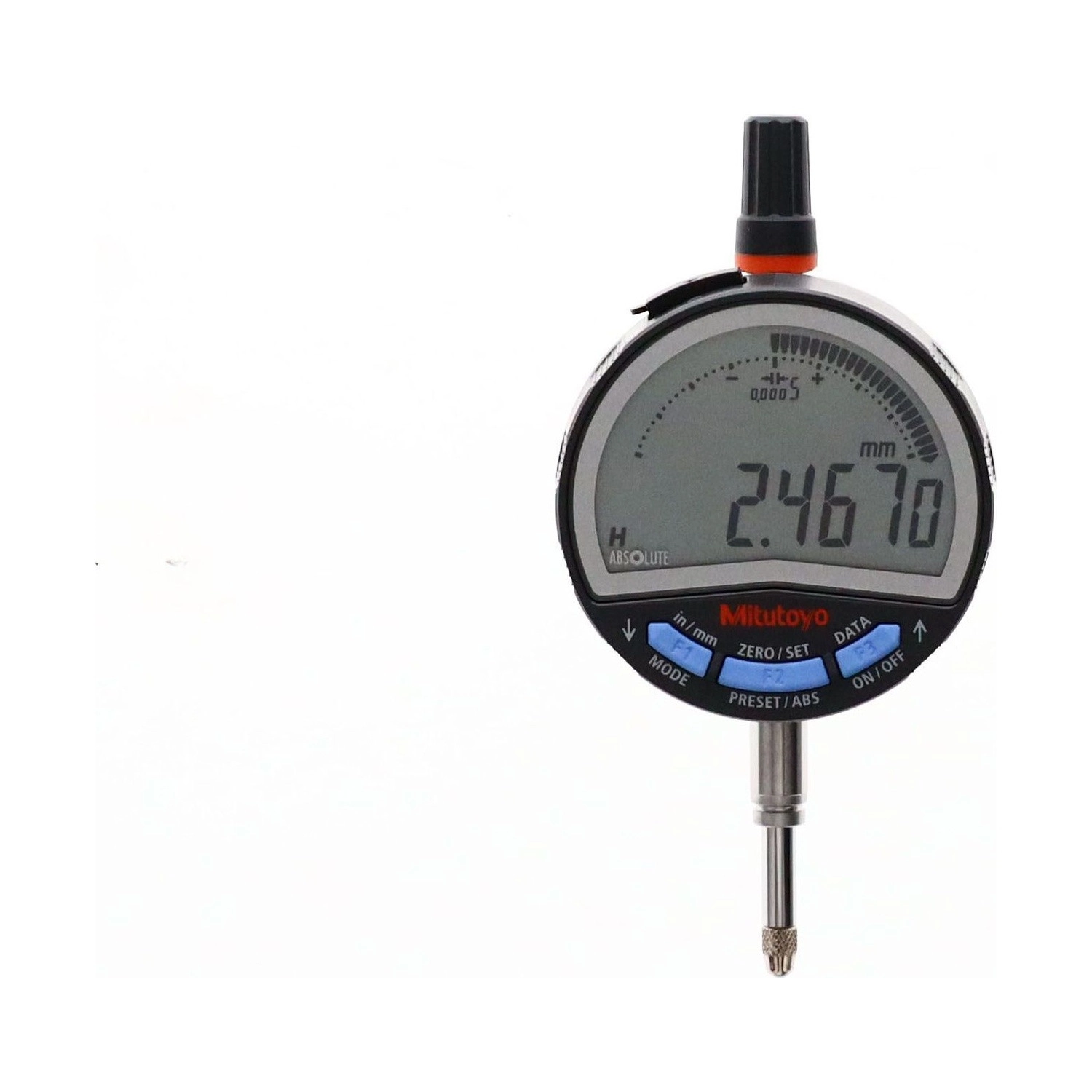

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-701 es el modelo estándar de la serie 543 ID-C que lee en las dos unidades, y con una asimetría que el nombre no cuenta: son cuatro resoluciones seleccionables en pulgada (.00002", .00005", .0001" y .0005") contra tres en milímetro (0,0005, 0,001 y 0,01 mm).

La capacidad es de 12,7 mm (.5") y la exactitud de 0,003 mm (.00012"), con histéresis y repetibilidad de 0,002 mm. La fuerza de medición es de 1,5 N o menos y la masa, de 175 g.

Usa el sensor ABSOLUTE y tiene salida Digimatic. La tapa trasera es con oreja, con agujero para sujetar el reloj con tornillo; la versión de trasera plana es el 543-701B. Quien trabaja solo en milímetros tiene el 543-700, de la misma mecánica.

Lee en milímetro y pulgada · con conversión en el visor
4 resoluciones en pulgada · 3 en milímetro, seleccionables
Capacidad 12,7 mm / .5" · exactitud 0,003 mm / .00012"
Fuerza 1,5 N o menos · tapa con oreja · 175 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-701 dentro de la serie 543 ID-C.

Milímetro y pulgada, alternados en el visor.

De .00002" a .0005", contra 3 en milímetro.

O .00012" en la lectura en pulgadas.

Agujero de fijación, para sujetar con tornillo en el dispositivo.

El origen se restaura al encender, sin poner a cero cada vez.

Lleva la lectura a la computadora y al control de proceso.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-701.

Milímetro y pulgada LECTURA

La conversión es del instrumento. En un taller que recibe planos en ambas unidades, es lo que saca la cuenta mental del medio de la medición.
.00002" a .0005", cuatro pasos RESOLUCIÓN EN PULGADA

Un paso más que en milímetros, que tiene tres. La escala en pulgadas baja a veinte millonésimas, más fina que el equivalente métrico del mismo instrumento.
0,003 mm / .00012" EXACTITUD

Error máximo permitido en el recorrido de 12,7 mm, declarado en las dos unidades. Es ese número, y no la resolución del visor, el que entra en la comparación con la tolerancia.
1,5 N o menos FUERZA DE MEDICIÓN

El valor estándar de la línea. Para material que cede, la serie tiene los modelos de baja fuerza, como el 543-706, que es este mismo con fuerza ajustable.
Con oreja, 175 g TAPA TRASERA

La oreja es un agujero de fijación en la trasera, para sujetar el reloj con tornillo. La versión de trasera plana es el 543-701B, con 165 g.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-701 es la elección correcta.

Desafío Plano en pulgadas e instrumento en milímetros

Convertir la unidad a mano durante la operación es donde entra el error que solo aparece cuando la pieza se mide otra vez, ya fuera de la máquina.

Solución

El 543-701 alterna entre milímetro y pulgada en el propio visor, con exactitud declarada en ambas.

Desafío Resolución demasiado fina en pulgadas

Cuando el plano está en milésimas de pulgada, un visor en veinte millonésimas oscila en el último dígito y estorba en vez de ayudar.

Solución

El 543-701 tiene cuatro resoluciones en pulgada, de .00002" a .0005": se puede subir el paso hasta lo que el plano pide.

Desafío Sujetar el reloj en el dispositivo

Un comparador suelto cambia de posición entre una pieza y otra, y la medición pasa a depender de cómo se lo apoyó.

Solución

La tapa con oreja del 543-701 tiene agujero de fijación, para sujetar el instrumento con tornillo.

Desafío Rehacer el cero en cada turno

Un comparador sin sensor absoluto pierde el origen al apagarse, y recuperarlo significa apoyar de nuevo en el patrón antes de empezar a producir.

Solución

El sensor ABSOLUTE del 543-701 restaura el origen solo cuando se enciende el instrumento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-C
Fuerza de medición: 1,5N o menor
Vida útil de la batería: Aprox. 2.700 horas con uso continuo
Batería: CR2032 (accesorio estándar para operación inicial)
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Resolución (in): 0,00002", 0,0001", 0,0005", 0,00005"
Exactitud (mm): ±0,003mm
Exactitud (in): ±0,00012"
Protección IP: IP42
Exactitud: .00012”/ 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Con oreja
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Resoluciones en pulgada: .00002", .00005", .0001" y .0005", seleccionables
Resoluciones en milímetro: 0,0005 mm, 0,001 mm y 0,01 mm, seleccionables
Fijación de la tapa: Con oreja, para fijación con tornillo
Masa: 175 g (la versión de tapa lisa, 543-701B, pesa 165 g)
Pila: CR2032 (1 pieza), provista para verificación de funcionamiento
Vida útil de la pila: Aproximadamente 2.700 horas de uso continuo, cerca de 2,5 años en uso normal
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos
Capacidad: 12,7 mm

Funciones

Funciones de operación del 543-701

Conversión pulgada/mm

Alterna la unidad en el propio visor. Es la función central de este modelo: el plano manda en la unidad, y el instrumento acompaña sin tabla de conversión.

Resolución seleccionable

Cuatro resoluciones en pulgada y tres en milímetro, elegidas en el reloj, sin accesorio.

Preset y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia usada.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta cabeza abajo en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa o no.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en red de medición y control estadístico de proceso.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos estándar de 12,7 mm de la serie 543 ID-C disponibles en la tienda

Código	Resolución	Fuerza de medición	Tapa trasera
543-700	Resolución seleccionable	1,5 N o menos	Tapa con oreja
543-700B	Resolución seleccionable	1,5 N o menos	Tapa lisa
543-701 (este)	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa con oreja
543-701B	Resolución seleccionable, mm y pulgada	1,5 N o menos	Tapa lisa
543-705	Resolución seleccionable	0,4 a 0,7 N	Tapa con oreja
543-705B	Resolución seleccionable	0,4 a 0,7 N	Tapa lisa
543-706	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa con oreja
543-706B	Resolución seleccionable, mm y pulgada	0,4 a 0,7 N	Tapa lisa
543-710	Resolución fija de 0,01 mm	0,9 N o menos	Tapa con oreja
543-710B	Resolución fija de 0,01 mm	0,9 N o menos	Tapa lisa
543-715	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa con oreja
543-715B	Resolución fija de 0,01 mm	0,2 a 0,5 N	Tapa lisa

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-C
Pila CR2032 (1 pieza), para verificación de funcionamiento
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuántas resoluciones tiene el 543-701?

Siete en total, y no son simétricas: cuatro en pulgada (.00002", .00005", .0001" y .0005") y tres en milímetro (0,0005, 0,001 y 0,01 mm). Todas elegidas en el propio reloj, sin accesorio.

¿Cuál es la diferencia entre el 543-701 y el 543-700?

La lectura. Ambos tienen 12,7 mm, la misma exactitud y la misma fuerza de 1,5 N; el 543-701 lee también en pulgadas, el 543-700 solo en milímetros.

¿Y entre el 543-701 y el 543-701B?

Solo la tapa trasera y la masa: el 543-701 tiene oreja con agujero de fijación y pesa 175 g, el 543-701B tiene trasera plana y pesa 165 g. Ningún número de medición cambia.

¿La exactitud del 543-701 cambia según la unidad?

Es la misma medida escrita de dos maneras: 0,003 mm equivale a .00012". Lo que cambia con la unidad es la resolución del visor, no el error máximo permitido.

¿El 543-701 muestra las dos unidades a la vez?

No. Alterna entre ellas en el visor, y la conversión la hace el propio instrumento.
