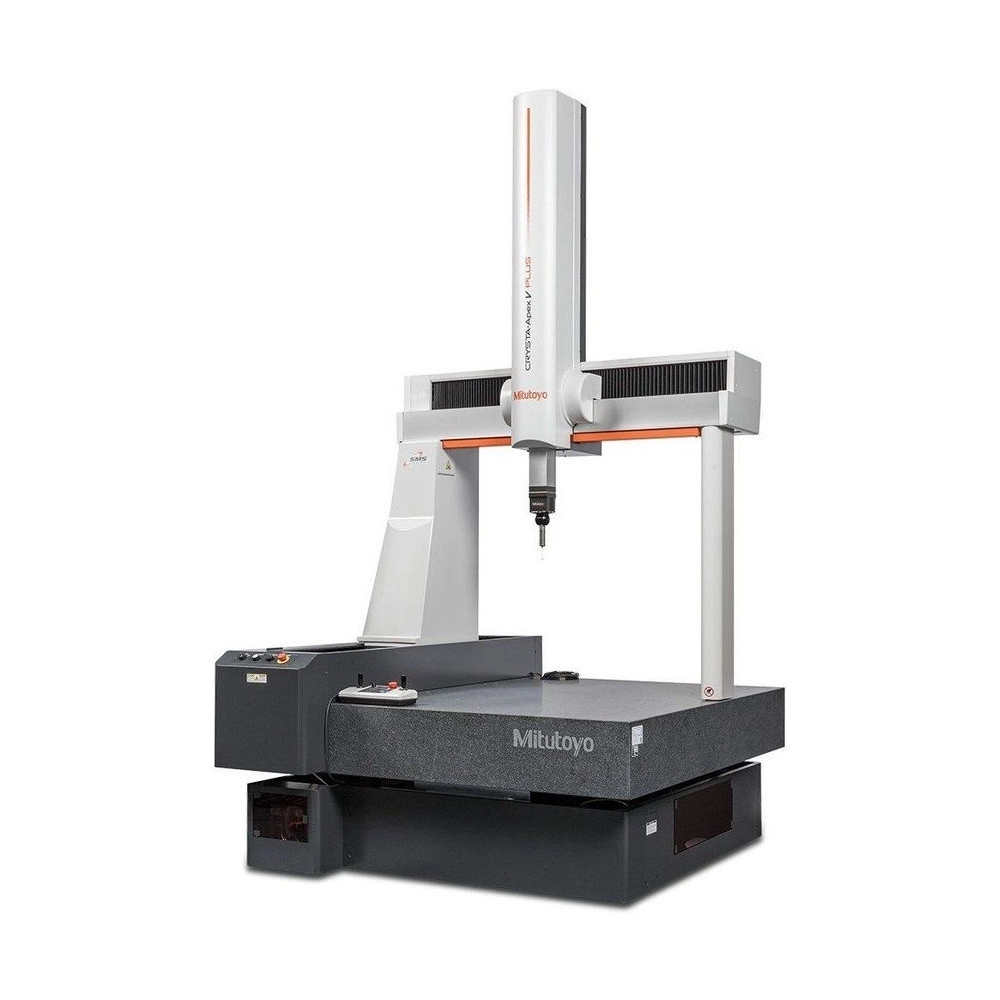

CRYSTA-Apex V PLUS 9108 Máquina de Medición por Coordenadas CNC

CRYSTA-Apex V PLUS 9108 Máquina de Medición por Coordenadas CNC

Name: CRYSTA-Apex V PLUS 9108 Máquina de Medición por Coordenadas CNC
Brand: Mitutoyo
SKU: CRYSTA-APEX-V-PLUS-9108

SKU: CRYSTA-APEX-V-PLUS-9108

Cantidad

Sobre el producto

La Máquina de Medición por Coordenadas CNC CRYSTA-Apex V PLUS9108 Mitutoyo (CRYSTA-APEX-V-PLUS-9108) es la V PLUS de eje Z de 800 mm: recorrido de 900 × 1000 × 800 mm y piezas de hasta 1000 mm de altura y 1200 kg, en la mesa de 1080 × 1720 mm.

La exactitud vale de 15 a 30 °C porque la estructura no se deforma con la temperatura y la compensación lee la pieza en tiempo real. En el ensayo de Mitutoyo, el paso de agujeros de una culata que se enfriaba desde 40 °C erró más de 30 µm sin compensación, y solo algunos micrómetros con ella; por eso la CRYSTA-Apex V PLUS9108 prescinde de la sala de medición.

Para acortar el tiempo, hay desplazamiento de 519 mm/s con 1.732 mm/s² de aceleración y escaneo por valor de diseño a hasta 120 mm/s; el E0 es de (1,8 + 3L/1000) µm. La misma máquina mide dimensión, forma, engranajes y rugosidad con los opcionales (cuatro funciones), y MiCAT Planner arma el programa en el CAD 3D.

Recorrido de 900 × 1000 × 800 mm
Exactitud garantizada de 15 a 30 °C
Escaneo de diseño a 120 mm/s
Piezas de hasta 1.200 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA-APEX-V-PLUS-9108 en la serie CRYSTA-Apex V PLUS.

Sin sala de medición.

A 18-22 °C.

Combinados.

Según el CAD de la pieza.

En una sola máquina.

Altura de hasta 1.000 mm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA-APEX-V-PLUS-9108.

(1,8+3L/1000) µm E0,MPE (SP25M) por ambiente

En la sala a 18-22 °C, el E0 es (1,8+3L/1000) µm; en la planta a 15-30 °C, (1,8+6,5L/1000) µm, y de 16 a 26 °C, (1,8+4L/1000) µm. En cualquiera de los tres ambientes, el valor está garantizado.
15 a 30 °C Rango garantizado

Sin sala climatizada: con la estructura que no se deforma y la compensación en tiempo real, la exactitud vale hasta 30 °C, y en verano la máquina opera hasta 28 °C. Basta que el lugar quede entre 15 y 30 °C, con poca variación.
en el dispositivo Origen de la compensación

La compensación parte de donde la pieza está sujeta, que es desde donde realmente se dilata. Sin compensar la pieza, Mitutoyo midió diferencias por encima de 0,27 mm en la posición de un agujero de montaje y de 0,1 mm en un paso de agujeros guía, por encima de la tolerancia.
1,4 µm Repetibilidad R0 (SP25M)

La repetibilidad viene del punto de alta exactitud: la punta se estabiliza un instante en el contacto, y el error dinámico sale de la medición.
120 mm/s Escaneo por valor de diseño

El escaneo sigue el diseño de la pieza, en 2D o 3D, a hasta 120 mm/s. Eso, junto con 519 mm/s de desplazamiento y 1.732 mm/s² de aceleración, reduce el tiempo en formas complejas.
1.200 kg Pieza en la mesa

Piezas de hasta 1.000 mm de altura caben en la mesa de granito de 1080 × 1720 mm, con agujeros M8×1,25 para sujetar el dispositivo.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CRYSTA-APEX-V-PLUS-9108 es la elección correcta.

Desafío Sala climatizada cara de mantener

Mantener 20 °C todo el año encarece la operación.

Solución

Con exactitud garantizada hasta 30 °C y uso hasta 28 °C en verano, la CRYSTA-Apex V PLUS9108 reduce el costo de climatización; el modo ECO corta aire y energía en la espera.

Desafío Fila de aclimatación

Las piezas que esperan llegar a 20 °C traban la línea.

Solución

La CRYSTA-Apex V PLUS9108 mide al instante: la compensación de la pieza evitó más de 30 µm de error en una culata que se enfriaba desde 40 °C.

Desafío Agujero de montaje fuera de tolerancia

La dilatación a partir del dispositivo saca la posición del agujero de la medida.

Solución

Con el origen de la compensación en el punto de fijación, la CRYSTA-Apex V PLUS9108 corrige lo que, sin ella, llegó a más de 0,27 mm en el ensayo de Mitutoyo.

Desafío Falta de mano de obra

Aprender a operar varias máquinas consume horas de capacitación.

Solución

La CRYSTA-Apex V PLUS9108 concentra dimensión, forma, engranajes y rugosidad en una sola máquina, con los opcionales.

Desafío Programas distintos para la misma pieza

Un agujero de 10 mm medido por tres programadores dio de 9,98 a 10,24 mm.

Solución

Con reglas definidas en MiCAT Planner, la CRYSTA-Apex V PLUS9108 pasa a medir de 10,01 a 10,03 mm, sea quien sea el programador.

Desafío Pieza con muchos agujeros para recorrer

Programar el contorno de cada agujero lleva tiempo.

Solución

Con el NonStop Scanning, la CRYSTA-Apex V PLUS9108 continúa el escaneo por encima de muescas y agujeros.

Aplicaciones

Piezas que mide la V PLUS

Ejemplos del folleto de Mitutoyo, con la sonda indicada para cada pieza.

Con la sonda de escaneo de baja fuerza se miden superficie y corte del molde; los puntos alimentan el análisis 3D.

La sonda láser robusta mide sin contacto, sin reflexiones múltiples, con exactitud igual a la del contacto y alta repetición de la forma.

Se miden rectitud y corte del núcleo laminado, además de las dimensiones laterales a cualquier altura.

Secciones del álabe medidas con la SP25M, con estabilidad incluso en piezas fundidas.

Con la SP25M, la superficie libre se mide y compara en análisis de error 3D.

Parte superior e interior medidos juntos por el láser en tres direcciones, lo que reduce los cambios de orientación.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: CRYSTA Apex V PLUS Serie 900
Modelo: CRYSTA-Apex V PLUS 9108
Rango de medición: 900 × 1000 × 800 mm
Método de guía: Cojinete de aire en cada eje
Sistema de medición: Codificador lineal
Resolución: 0,0001mm (0,1µm)
Velocidad de Desplazamiento Manual: 138 mm/s por eje (combinada 239 mm/s)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 1080 × 1720 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 1000mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: Máx. 0,47 kW (estándar, PH10MQ + TP200); máx. 1,5 kW con todos los opcionales
Ar Presión: 0,4MPa
Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)
Temperatura de funcionamiento: 10 a 35 °C
Compensación Térmica: Sí; exactitud garantizada de 15 a 30 °C
Medición por Scanning: Sí (SP25M, SP80 o MPP-310Q)
Sensores Compatibles: TP20, TP200, SP25M, SP80 y MPP-310Q (bajo pedido)
Normas: ISO 10360-2:2009/ISO 10360-5:2020
Capacidad Eje X: 900mm
Capacidad Eje Y: 1000mm
Capacidad Eje Z: 800mm
Velocidad máxima de medición: 3mm/s
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Máxima Aceleración: 1000 mm/s² por eje (combinada 1732 mm/s²)
Exactitud (a 20°C)/E0, MPE: (1,8+3L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 1,8 µm (SP25M)
Peso máximo bajo la mesa: 1200kg
Peso total (incluyendo controlador y base): 2287kg (base) / 2401kg (base antivibratoria)

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 3130 × 1670 × 2000 mm
Masa (con controlador): 2287 kg (base) o 2401 kg (base antivibratoria)
Exactitud con TP200 (E0,MPE): (2,0+3L/1000) µm; R0 de 2,0 µm
Escaneo con SP25M: MPE_THP de 2,4 µm en 60 s; PFTU de 1,8 µm
Ambientes de exactitud: 1: 18 a 22 °C; 2: 16 a 26 °C; 3: 15 a 30 °C (gradiente de 1 °C por metro)
Medición CNC: 1 a 3 mm/s; escaneo por valor de diseño hasta 120 mm/s
Software: Quick Launcher (de serie), MCOSMOS, MiCAT Planner con editor de reglas, GEARPAK Express
Opcionales: Mesa giratoria MRT240, MRT320, QS600 y QS800; cambiador automático de sondas; sonda láser y de imagen; Eco-Fix; Condition Monitor; MeasurLink
Servicio Mitutoyo: Presencia en 30 países y regiones y red de representantes en más de 60

Funciones

Funciones de operación del CRYSTA-APEX-V-PLUS-9108

Programar

Generar el programa en MiCAT Planner a partir de las tolerancias del CAD 3D, con el editor de reglas.

Fijar

Sujetar la pieza en el dispositivo y definir el punto de fijación como origen de la compensación.

Ejecutar

Tocar el ícono del programa en el Quick Launcher.

Medir

Escaneo por valor de diseño, con NonStop Scanning en los rebajes.

Ahorrar

Dejar que el modo ECO apague servos y aire en la espera.

Variantes de la serie

CRYSTA-Apex V PLUS disponibles en la tienda

Código	Modelo	Recorrido X × Y × Z	Mesa de granito
CRYSTA-APEX-V-PLUS-574	CRYSTA-Apex V PLUS574	500 × 700 × 400 mm	638 × 1160 mm
CRYSTA-APEX-V-PLUS-7106	CRYSTA-Apex V PLUS7106	700 × 1000 × 600 mm	880 × 1720 mm
CRYSTA-APEX-V-PLUS-9108 (este)	CRYSTA-Apex V PLUS9108	900 × 1000 × 800 mm	1080 × 1720 mm
CRYSTA-APEX-V-PLUS-9168	CRYSTA-Apex V PLUS9168	900 × 1600 × 800 mm	1080 × 2320 mm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V PLUS9108 (unidad principal con mesa de granito 1080 × 1720 mm)
Controlador
Software Quick Launcher

Preguntas frecuentes

Preguntas y Respuestas

¿Cuáles son las dimensiones de medición de la CRYSTA-Apex V PLUS9108 (CRYSTA-APEX-V-PLUS-9108)?

X de 900 mm, Y de 1000 mm y Z de 800 mm. La mesa de granito de 1080 × 1720 mm acepta hasta 1.200 kg.

¿Cuál es el E0 de la CRYSTA-Apex V PLUS9108 (CRYSTA-APEX-V-PLUS-9108) fuera de la sala climatizada?

De 15 a 30 °C, (1,8+6,5L/1000) µm con la SP25M. En la sala, a 18-22 °C, es de (1,8+3L/1000) µm; de 16 a 26 °C, (1,8+4L/1000) µm.

¿Qué es el origen de la compensación de la CRYSTA-Apex V PLUS9108 (CRYSTA-APEX-V-PLUS-9108)?

Es el punto de fijación del dispositivo, desde donde la pieza realmente se dilata. Usarlo como origen evitó, en los ensayos de Mitutoyo, diferencias por encima de 0,27 mm y 0,1 mm.

¿La CRYSTA-Apex V PLUS9108 (CRYSTA-APEX-V-PLUS-9108) mide sin contacto?

Sí, con la sonda láser SurfaceMeasure o la sonda de imagen. Por contacto, acepta TP20, TP200 y SP25M; SP80 y MPP-310Q con unidad bajo pedido (el PH20 no se admite en los modelos de Z de 800 mm).

¿Cómo reduce el consumo de aire la CRYSTA-Apex V PLUS9108 (CRYSTA-APEX-V-PLUS-9108)?

Con el modo ECO: los servos y el aire se apagan en la espera y vuelven automáticamente cuando la medición se reanuda.

¿MiCAT Planner estandariza la medición en la CRYSTA-Apex V PLUS9108 (CRYSTA-APEX-V-PLUS-9108)?

Sí. Con reglas definidas, un agujero de 10 mm pasó de 9,98 a 10,24 mm entre tres programadores a 10,01 a 10,03 mm.

¿Qué instalación necesita la CRYSTA-Apex V PLUS9108 (CRYSTA-APEX-V-PLUS-9108)?

Aire comprimido a 0,4 MPa con fuente de 120 L/min (consumo de 60 L/min) y energía de 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz: como máximo 0,47 kW en la configuración estándar y 1,5 kW con todos los opcionales.

¿Cuántas funciones puede cumplir la CRYSTA-Apex V PLUS9108 (CRYSTA-APEX-V-PLUS-9108)?

Cuatro: dimensional, forma, engranajes y rugosidad, con el software de engranajes, el de contorno y la sonda de rugosidad, opcionales.
