CRYSTA Apex V PLUS 574 Máquina de Medición por Coordenadas CNC

CRYSTA Apex V PLUS 574 Máquina de Medición por Coordenadas CNC

Name: CRYSTA Apex V PLUS 574 Máquina de Medición por Coordenadas CNC
Brand: Mitutoyo
SKU: CRYSTA-APEX-V-PLUS-574

SKU: CRYSTA-APEX-V-PLUS-574

Cantidad

Sobre el producto

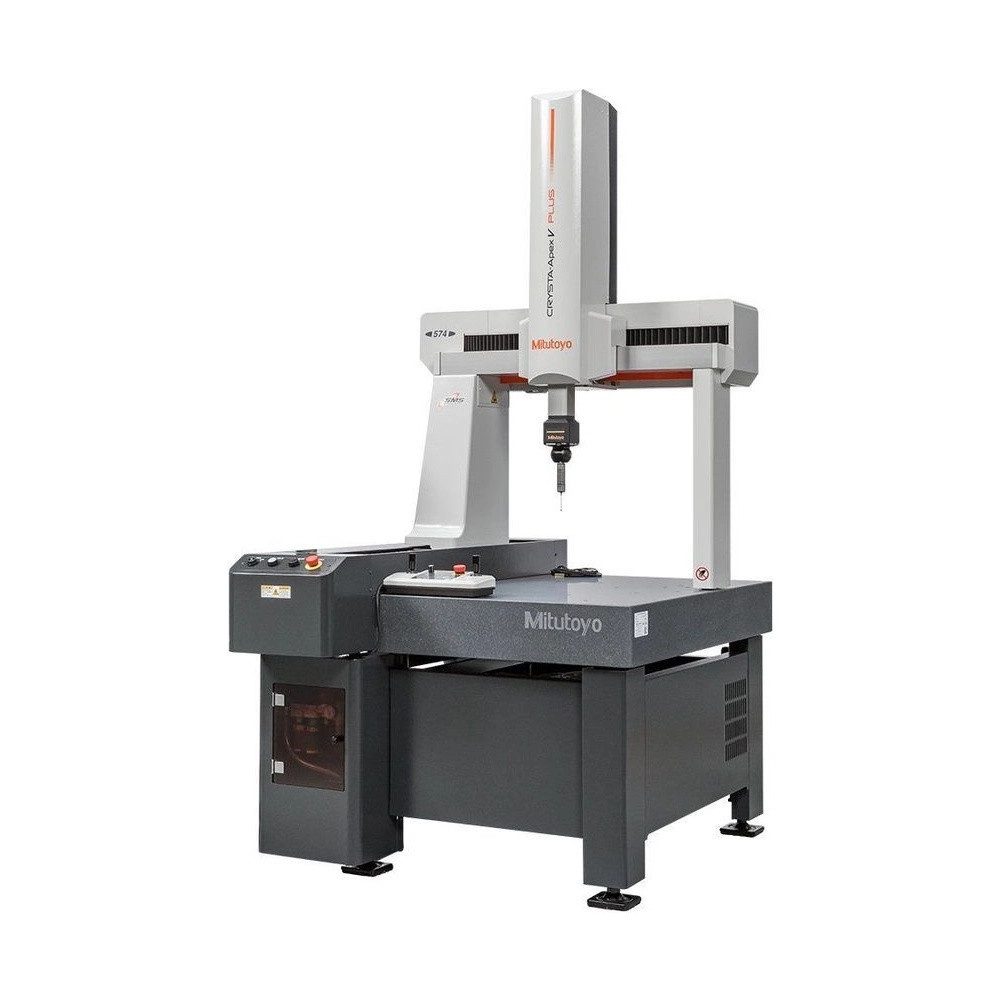

La Máquina de Medición por Coordenadas CNC CRYSTA-Apex V PLUS574 Mitutoyo (CRYSTA-APEX-V-PLUS-574) es el modelo de recorrido 500 × 700 × 400 mm de la serie V PLUS, para piezas de hasta 180 kg y 545 mm de altura, en la mesa de granito de 638 × 1160 mm.

El folleto de Mitutoyo muestra por qué importa: en una culata medida mientras se enfriaba desde 40 °C, el paso entre agujeros erró más de 30 µm sin compensación, y pocos micrómetros con ella. La CRYSTA-Apex V PLUS574 mantiene la exactitud garantizada de 15 a 30 °C, gracias a una estructura que no se deforma con la temperatura, y puede quedar en la planta, sin sala de medición.

Con E0 de (1,8 + 3L/1000) µm a 18-22 °C, la máquina se desplaza a hasta 519 mm/s, con aceleración de 2.309 mm/s², y hace escaneo por valor de diseño a hasta 120 mm/s. Con los opcionales de engranajes, contorno y rugosidad, una sola máquina cumple cuatro funciones, y MiCAT Planner genera el programa a partir del CAD 3D antes de que la pieza exista.

Recorrido de 500 × 700 × 400 mm
Exactitud garantizada de 15 a 30 °C
Escaneo de diseño a 120 mm/s
Piezas de hasta 180 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA-APEX-V-PLUS-574 en la serie CRYSTA-Apex V PLUS.

Estructura que no se deforma.

Primer término del E0 con SP25M.

Desplazamiento, 2.309 mm/s².

Escaneo por valor de diseño.

Dimensión, forma, engranajes y rugosidad.

Pieza de hasta 545 mm de altura.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA-APEX-V-PLUS-574.

(1,8+3L/1000) µm E0,MPE (SP25M) por ambiente

Es el valor de 18 a 22 °C. De 16 a 26 °C pasa a (1,8+4L/1000) µm y, de 15 a 30 °C, a (1,8+6,5L/1000) µm. La máquina sigue con exactitud garantizada en todo el rango; solo crece el término que depende de la longitud.
15 a 30 °C Rango garantizado

Una estructura nueva, que no se deforma con la variación de temperatura, y la compensación en tiempo real permiten usar la máquina hasta 28 °C en verano. Si el lugar queda entre 15 y 30 °C con poca variación, prescinde de la sala de medición.
en el dispositivo Origen de la compensación

La pieza se dilata a partir del punto donde el dispositivo la sujeta. En un ensayo de Mitutoyo, la diferencia entre medir con y sin la compensación de la pieza superó 0,27 mm en la posición de un agujero de montaje y 0,1 mm en el paso de agujeros guía, por encima de la tolerancia.
1,4 µm Repetibilidad R0 (SP25M)

En la medición de punto de alta exactitud, la punta se detiene un instante al tocar la pieza, para estabilizarse. Eso elimina el origen del error dinámico y deja el resultado repetible.
120 mm/s Escaneo por valor de diseño

En 2D y 3D, la máquina sigue el perfil del diseño a alta velocidad, sin perder exactitud. Sumado al desplazamiento de 519 mm/s con 2.309 mm/s², el tiempo de medición de piezas complejas baja aún más.
180 kg Pieza en la mesa

Hasta 545 mm de altura, sobre mesa de granito de 638 × 1160 mm con agujeros M8×1,25 para el dispositivo de fijación.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CRYSTA-APEX-V-PLUS-574 es la elección correcta.

Desafío Costo de mantener la sala a 20 °C

El aire acondicionado de la sala y el aire comprimido de la máquina pesan en la cuenta de energía.

Solución

La CRYSTA-Apex V PLUS574 garantiza la exactitud de 15 a 30 °C y, en modo ECO, apaga servos y aire mientras espera la próxima medición.

Desafío Pieza que llega caliente del mecanizado

Esperar la aclimatación y llevar la pieza a la sala retrasan la liberación.

Solución

La compensación en tiempo real de la CRYSTA-Apex V PLUS574 mide la pieza justo después del mecanizado; en una culata a 40 °C, evitó un error por encima de 30 µm.

Desafío Pieza sujeta en un dispositivo

La pieza se dilata a partir del punto de fijación, no del origen de la máquina.

Solución

En la CRYSTA-Apex V PLUS574, ese punto se vuelve el origen de la compensación; sin eso, Mitutoyo midió desvíos por encima de 0,27 mm en un agujero de montaje.

Desafío Pocas personas para muchas mediciones

Varias máquinas piden espacio, cambio de pieza y capacitación.

Solución

Con los opcionales de engranajes, contorno y rugosidad, la CRYSTA-Apex V PLUS574 hace las cuatro mediciones en una sola máquina.

Desafío Cada operador mide a su manera

En un agujero de 10 mm, tres personas midieron 10,24, 10,02 y 9,98 mm.

Solución

Con el editor de reglas de MiCAT Planner, la CRYSTA-Apex V PLUS574 midió 10,01 a 10,03 mm, sin diferencia entre programadores.

Desafío Muescas y agujeros en el camino del escaneo

Antes había que programar desvíos para cada rebaje.

Solución

El NonStop Scanning de la CRYSTA-Apex V PLUS574 pasa por encima de los rebajes y ahorra tiempo de programación.

Aplicaciones

Dónde mide la CRYSTA-Apex V PLUS

Casos publicados por Mitutoyo, con la sonda usada en cada uno.

Superficie y corte de moldes de precisión con la sonda de escaneo de baja fuerza; análisis de error 3D y de forma del corte.

Sonda láser sin contacto, robusta y con supresión de reflexiones múltiples: misma exactitud de una sonda de contacto.

Rectitud y forma del corte de las láminas apiladas, y dimensiones por las caras laterales a cualquier altura.

Corte del álabe con la SP25M, rápido y estable incluso en piezas fundidas sujetas a grandes desvíos.

Superficie libre medida con la SP25M y analizada en error 3D a partir de la nube de puntos.

Láser en tres direcciones a la vez mide la parte superior y el interior juntos, con menos cambios de orientación.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: CRYSTA Apex V PLUS Serie 500
Modelo: CRYSTA-Apex V PLUS 574
Rango de medición: 500 × 700 × 400 mm
Método de guía: Cojinete de aire en cada eje
Sistema de medición: Codificador lineal
Resolución: 0,0001mm (0,1µm)
Velocidad de Desplazamiento Manual: 138 mm/s por eje (combinada 239 mm/s)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 638 × 1160 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 545mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: Máx. 0,23 kW (estándar, PH10MQ + TP200); máx. 0,6 kW con todos los opcionales
Ar Presión: 0,4MPa
Consumo de Aire: 50 L/min en condiciones normales (fuente de aire: 100 L/min)
Temperatura de funcionamiento: 10 a 35 °C
Compensación Térmica: Sí; exactitud garantizada de 15 a 30 °C
Medición por Scanning: Sí (SP25M, SP600Q o MPP-310Q)
Sensores Compatibles: TP20, TP200, SP25M, SP600Q, MPP-310Q (bajo pedido) y PH20
Normas: ISO 10360-2:2009/ISO 10360-5:2020
Capacidad Eje X: 500mm
Capacidad Eje Y: 700mm
Capacidad Eje Z: 400mm
Velocidad máxima de medición: 8mm/s
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Máxima Aceleración: 1333 mm/s² por eje (combinada 2309 mm/s²)
Exactitud (a 20°C)/E0, MPE: (1,8+3L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 1,8 µm (SP25M)
Peso máximo bajo la mesa: 180kg
Peso total (incluyendo controlador y base): 691kg (base) / 955kg (base antivibratoria)

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 2185 × 1082 × 1548 mm
Masa (con controlador): 691 kg (base) o 955 kg (base antivibratoria)
Exactitud con TP200 (E0,MPE): (2,0+3L/1000) µm; R0 de 1,6 µm
Escaneo con SP25M: MPE_THP de 2,4 µm en 50 s; PFTU de 1,8 µm
Ambientes de exactitud: 1: 18 a 22 °C; 2: 16 a 26 °C; 3: 15 a 30 °C (gradiente de 1 °C por metro)
Medición CNC: 1 a 8 mm/s; escaneo por valor de diseño hasta 120 mm/s
Software: Quick Launcher (de serie), MCOSMOS, MiCAT Planner con editor de reglas, GEARPAK Express
Opcionales: Mesa giratoria MRT240, MRT320, QS600 y QS800; cambiador automático de sondas; sonda láser y de imagen; Eco-Fix; Condition Monitor; MeasurLink
Servicio Mitutoyo: Presencia en 30 países y regiones y red de representantes en más de 60

Funciones

Funciones de operación del CRYSTA-APEX-V-PLUS-574

Programar

Generar el programa en MiCAT Planner a partir de las tolerancias del CAD 3D, con el editor de reglas.

Fijar

Sujetar la pieza en el dispositivo y definir el punto de fijación como origen de la compensación.

Ejecutar

Tocar el ícono del programa en el Quick Launcher.

Medir

Escaneo por valor de diseño, con NonStop Scanning en los rebajes.

Ahorrar

Dejar que el modo ECO apague servos y aire en la espera.

Variantes de la serie

CRYSTA-Apex V PLUS disponibles en la tienda

Código	Modelo	Recorrido X × Y × Z	Mesa de granito
CRYSTA-APEX-V-PLUS-574 (este)	CRYSTA-Apex V PLUS574	500 × 700 × 400 mm	638 × 1160 mm
CRYSTA-APEX-V-PLUS-7106	CRYSTA-Apex V PLUS7106	700 × 1000 × 600 mm	880 × 1720 mm
CRYSTA-APEX-V-PLUS-9108	CRYSTA-Apex V PLUS9108	900 × 1000 × 800 mm	1080 × 1720 mm
CRYSTA-APEX-V-PLUS-9168	CRYSTA-Apex V PLUS9168	900 × 1600 × 800 mm	1080 × 2320 mm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V PLUS574 (unidad principal con mesa de granito 638 × 1160 mm)
Controlador
Software Quick Launcher

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V PLUS574 (CRYSTA-APEX-V-PLUS-574)?

X 500 mm, Y 700 mm y Z 400 mm, sobre mesa de granito de 638 × 1160 mm con agujeros M8×1,25, para piezas de hasta 180 kg y 545 mm de altura.

¿Cuál es la exactitud de la CRYSTA-Apex V PLUS574 (CRYSTA-APEX-V-PLUS-574) en cada temperatura?

Con la SP25M, E0 de (1,8+3L/1000) µm de 18 a 22 °C, (1,8+4L/1000) µm de 16 a 26 °C y (1,8+6,5L/1000) µm de 15 a 30 °C. La repetibilidad R0 es de 1,4 µm.

¿La CRYSTA-Apex V PLUS574 (CRYSTA-APEX-V-PLUS-574) necesita sala climatizada?

No, si el lugar queda entre 15 y 30 °C con poca variación: la estructura no se deforma con la temperatura, y la compensación en tiempo real lee la pieza. En verano, puede usarse hasta 28 °C.

¿Qué sondas acepta la CRYSTA-Apex V PLUS574 (CRYSTA-APEX-V-PLUS-574)?

TP20, TP200 y SP25M, con el cabezal PH20 de 5 ejes; la SP600Q; MPP-310Q con unidad bajo pedido. La serie también usa la sonda láser SurfaceMeasure y la sonda de imagen, con cambio automático.

¿Qué es el modo ECO de la CRYSTA-Apex V PLUS574 (CRYSTA-APEX-V-PLUS-574)?

Es la función de reducción de aire: en espera, la máquina apaga servos y aire, y vuelve sola al medir. El tiempo hasta entrar en el modo es ajustable.

¿Cómo se programa la CRYSTA-Apex V PLUS574 (CRYSTA-APEX-V-PLUS-574)?

Con MiCAT Planner, que genera el programa a partir de las tolerancias del CAD 3D antes de que la pieza exista; el editor de reglas estandariza el método. También por aprendizaje en MCOSMOS, y GEARPAK Express se ocupa de los engranajes.

¿Qué exige la instalación de la CRYSTA-Apex V PLUS574 (CRYSTA-APEX-V-PLUS-574)?

Aire a 0,4 MPa, con consumo de 50 L/min (fuente de 100 L/min), y 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz. Consumo máximo de 0,23 kW en la configuración estándar y de 0,6 kW con todos los opcionales.

¿La CRYSTA-Apex V PLUS574 (CRYSTA-APEX-V-PLUS-574) mide engranajes y rugosidad?

Con el software de engranajes, el de contorno y la sonda de rugosidad, todos opcionales, la misma máquina hace medición dimensional, de forma, de engranajes y de rugosidad.
