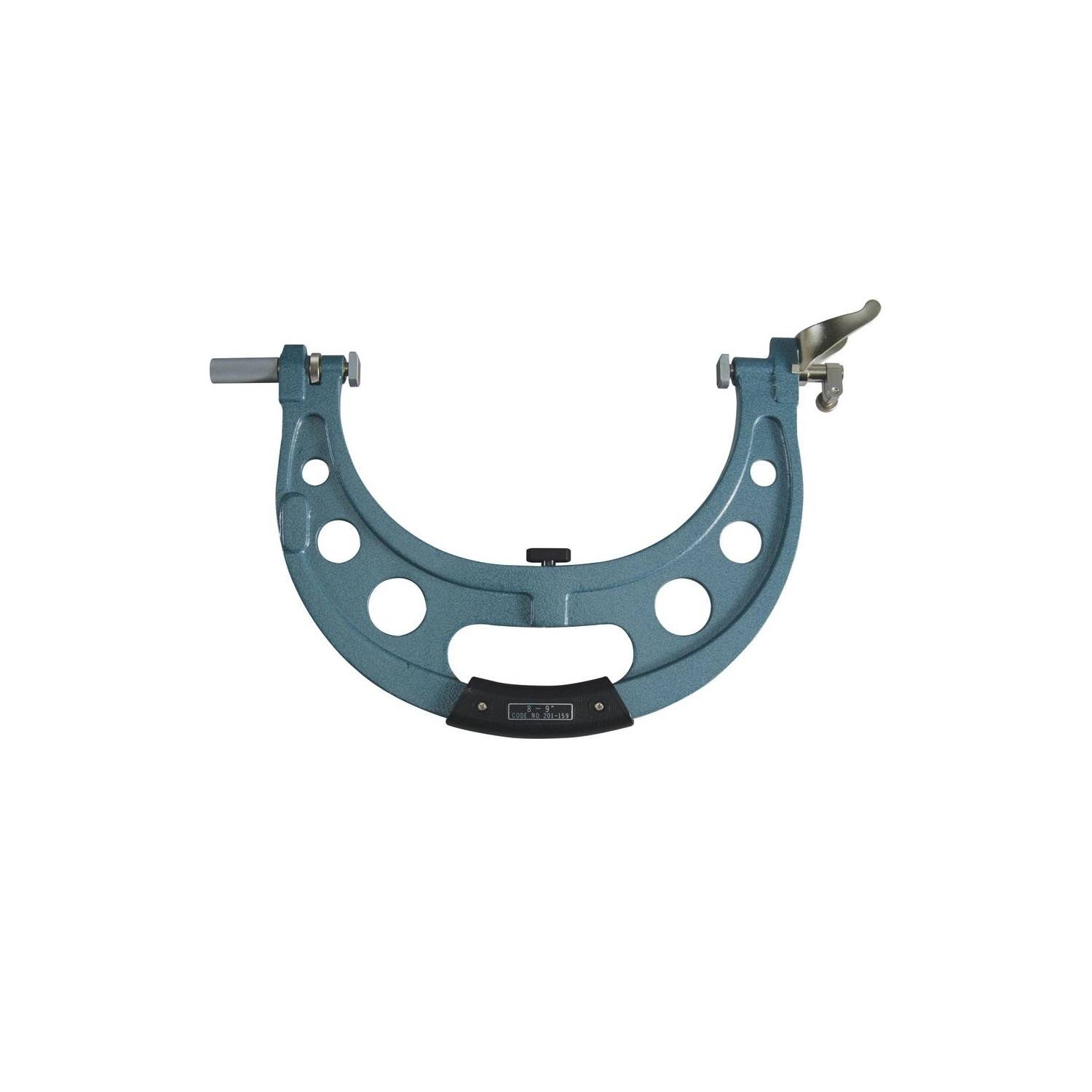

Con rango de 8 a 9 pulgadas (203,2 a 228,6 mm), el Calibrador de Boca Mitutoyo 201-159 atiende ejes y cilindros de diámetro mediano en esta selección de la serie 201 en pulgadas. La propuesta es la del juicio GO/±NG rápido: el operador apoya el calibrador en la pieza, todavía en proceso, y lee en el reloj si el diámetro está dentro o fuera.

El 201-159 se vende sin reloj. Para los modelos en pulgadas, el catálogo recomienda el 2414AB, el 2805AB-10 o el Digimatic 543-702B, y recuerda que no todo reloj puede usarse; ante la duda, se debe consultar a Mitutoyo. La tapa de protección del reloj, 21DZA000, también es opcional.

El tope de referencia tiene recorrido de ajuste de 1 in, llevado a la nominal por la tuerca de ajuste y fijado por la traba. Caras de metal duro, paralelismo de 0,00025 in y fuerza de 15 ± 3 N. El correspondiente métrico más cercano es el 201-109, de 200 a 225 mm.

8–9 in · 203,2 a 228,6 mm
Se vende sin reloj · tapa 21DZA000 opcional
Tope con recorrido de 1 in y traba
Metal duro · 15 ± 3 N

Diferenciales

Aspectos destacados del producto

Lo que distingue al 201-159 dentro de la serie 201.

Ejes de diámetro mediano.

Dentro o fuera de tolerancia.

Sin sacarla de la máquina.

Mantiene la nominal elegida.

Para medición en serie.

2414AB, 2805AB-10 o 543-702B.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 201-159.

8–9 in Rango

203,2 a 228,6 mm.
0,00025 in Paralelismo

Misma tolerancia de la serie en pulgadas.
15 ± 3 N Fuerza de medición

Con el husillo retraído 1 mm.
Tuerca + traba Ajuste

Recorrido de 1 in.
Opcional Reloj

Elija entre los recomendados.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de mecanizado en las que el 201-159 es la elección correcta.

Desafío Inspección de ejes de 8 pulgadas en producción

Leer el valor exacto de cada eje consume tiempo en producción.

Solución

El 201-159 compara el diámetro de 8 a 9 in con la nominal en un solo movimiento.

Desafío Elegir el reloj correcto

No todo reloj comparador encaja en el calibrador de boca.

Solución

Para el 201-159, el catálogo indica el 2414AB, el 2805AB-10 y el 543-702B.

Desafío Cambio de nominal entre lotes

Cambiar la pieza cambia la medida de referencia.

Solución

En el 201-159, la tuerca de ajuste mueve el tope hasta 1 in y la traba fija la nueva posición.

Desafío Calor de la mano en el arco

Sostener el calibrador mucho tiempo calienta el arco.

Solución

El 201-159 tiene tapa de aislamiento térmico en el arco.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 201
Modelo: Sin reloj comparador
Fuerza de medición: 15 ± 3 N
Marca: Mitutoyo
Capacidad: 8-9"
Sistema de Medición: Pulgadas (in)
Alcance (in): 8-9"
Notas y observaciones: Calibrador de boca para juicio GO/±NG de diámetros de cilindros y ejes en el mecanizado. Modelo en pulgadas, de 8 a 9 in. Tope de ajuste con recorrido de 1 in, tuerca de ajuste y traba. Reloj y tapa de protección opcionales.
Caras de Metal Duro: Sí
Planitud de las Caras: 1µm
Paralelismo: 0,00025"
Arco con Aislante Térmico: Sí
Repetibilidad: 0,002mm

Detalles técnicos

Recorrido de ajuste del tope: 1 in, con tuerca de ajuste y traba
Medición de la fuerza: Fuerza antes de instalar el reloj, con el husillo retraído 1 mm de la posición de reposo
Relojes recomendados (pulgadas): 2414AB (graduación 0,001 in), 2805AB-10 (0,0001 in) y 543-702B (Digimatic)
Opcionales: Reloj comparador y tapa de protección del reloj 21DZA000
Atención: Algunos relojes no pueden usarse en este calibrador; consulte a Mitutoyo antes de usar un reloj fuera de la lista recomendada

Funciones

Cómo trabaja el 201-159

Juicio GO/±NG

Diseñado para verificar rápidamente si el diámetro de cilindros y ejes está dentro de la tolerancia durante el mecanizado.

Medición con una mano

Permite la medición comparativa del diámetro con una sola mano, con la pieza todavía en proceso.

Ajuste del tope

La tuerca de ajuste lleva el tope de referencia a la medida nominal dentro del rango; el recorrido de ajuste es de 1 in.

Traba

Fija el tope de referencia en la posición elegida.

Apoyo y aislamiento térmico

El arco tiene apoyo para la pieza y tapa de aislamiento térmico.

Variantes de la serie

Calibradores de boca de la serie 201 (pulgadas) disponibles en la tienda

Código	Rango	Paralelismo	Fuerza de medición
201-157	6–7 in	0,00025 in	15 ± 3 N
201-159 (este)	8–9 in	0,00025 in	15 ± 3 N
201-161	10–11 in	0,00025 in	15 ± 3 N

Artículos incluidos

Calibrador de boca 201-159 (sin reloj comparador)

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 201-159?

Para el juicio GO/±NG rápido de diámetros de 8 a 9 pulgadas en cilindros y ejes, con la pieza todavía en proceso.

¿El 201-159 acepta cualquier reloj comparador?

No. Algunos relojes no pueden usarse. Para los modelos en pulgadas, Mitutoyo recomienda el 2414AB, el 2805AB-10 y el Digimatic 543-702B.

¿Cuál es el paralelismo del 201-159?

0,00025 in, entre las caras de metal duro del tope y del husillo.

¿Cuánto se ajusta el tope del 201-159?

El recorrido de posicionamiento es de 1 in dentro del rango de 8 a 9 in, con tuerca de ajuste y traba.

¿Qué viene con el 201-159?

El calibrador sin reloj. El reloj comparador y la tapa de protección 21DZA000 son opcionales.

¿Cuál es el correspondiente métrico del 201-159?

En la serie 201, el modelo métrico de rango más cercano es el 201-109, de 200 a 225 mm.
