Calibrador de boca con comparador de reloj (no incluido) 6-7 - 201-157

Calibrador de boca con comparador de reloj (no incluido) 6-7 - 201-157

Name: Calibrador de boca con comparador de reloj (no incluido) 6-7 - 201-157
Brand: Mitutoyo
SKU: 201-157

SKU: 201-157

Cantidad

Sobre el producto

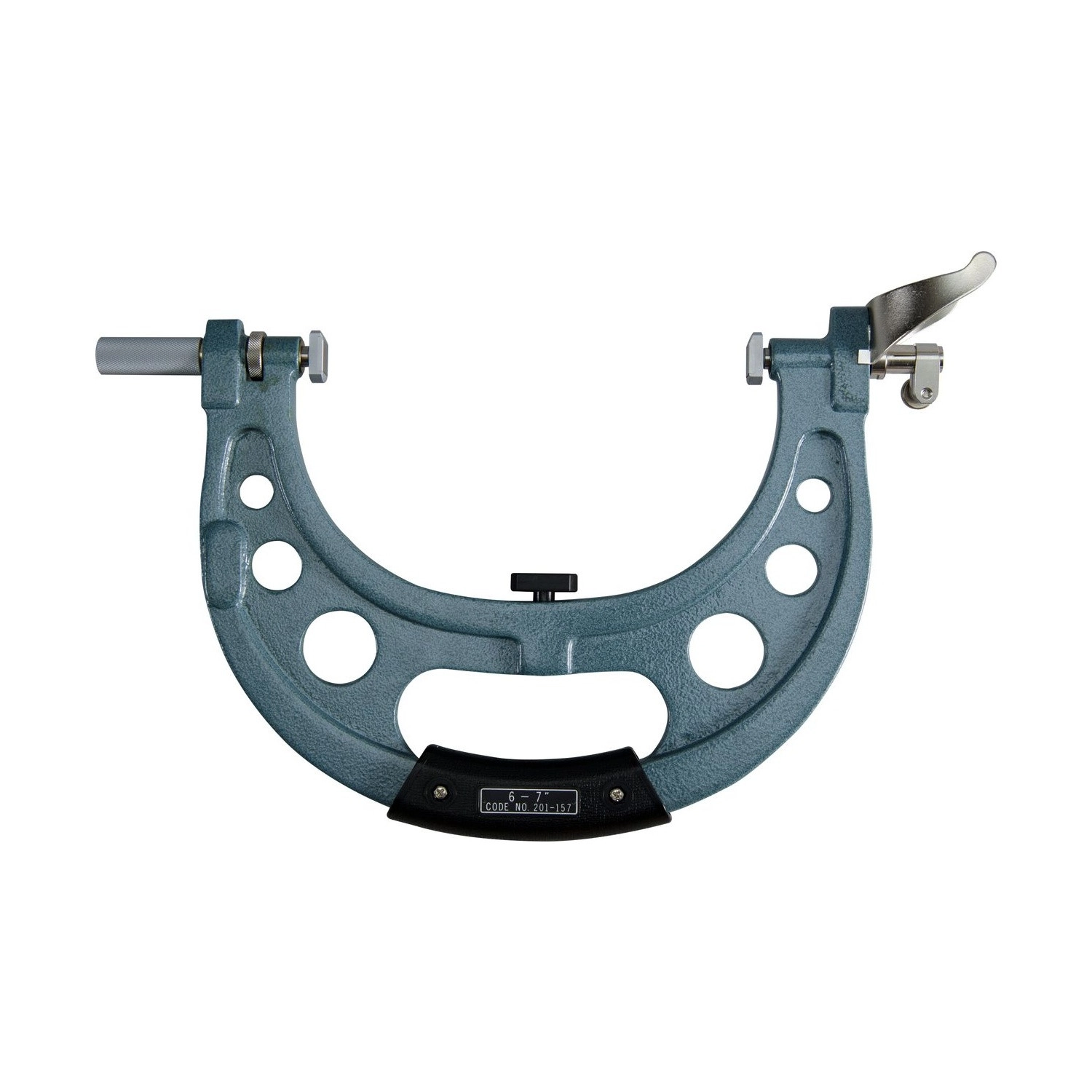

El Calibrador de Boca para Reloj Comparador Mitutoyo 201-157 verifica diámetros de 6 a 7 pulgadas (152,4 a 177,8 mm) y es el menor de los modelos en pulgadas de esta selección. Diseñado para el juicio GO/±NG en el propio proceso, mide por comparación, con una sola mano, cilindros y ejes que todavía están en la máquina.

Antes de medir, la tuerca de ajuste lleva el tope de referencia a la medida nominal de la pieza, con recorrido de 1 in, y la traba lo fija. Las caras son de metal duro, el paralelismo es de 0,00025 in y la fuerza de medición, de 15 ± 3 N.

El reloj comparador no viene incluido. Para los modelos en pulgadas, Mitutoyo recomienda los relojes 2414AB, 2805AB-10 o el Digimatic 543-702B, y advierte que algunos relojes no sirven en este calibrador. En la serie métrica, el rango más cercano es el del 201-107, de 150 a 175 mm.

6–7 in · 152,4 a 177,8 mm
Juicio GO/±NG en el mecanizado
Caras de metal duro · paralelismo 0,00025 in
Reloj opcional · fuerza 15 ± 3 N

Diferenciales

Aspectos destacados del producto

Lo que distingue al 201-157 dentro de la serie 201.

El menor de los tres en pulgadas.

Pieza buena o fuera, al instante.

Mide con la pieza en la máquina.

Caras de medición resistentes.

Recorrido de 1 in, con traba.

Tapa en el arco.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 201-157.

6–7 in Rango

De 152,4 a 177,8 mm.
0,00025 in Paralelismo

Entre tope y husillo.
15 ± 3 N Fuerza

Antes de instalar el reloj.
1 in de recorrido Tope

Ajuste a la medida nominal.
Metal duro Caras

En las superficies de medición.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de mecanizado en las que el 201-157 es la elección correcta.

Desafío Verificar un eje de 6 pulgadas en la máquina

Retirar la pieza para medir retrasa la producción.

Solución

El 201-157 mide el diámetro de 6 a 7 in por comparación, con la pieza todavía en proceso.

Desafío Separar pieza dentro y fuera de tolerancia

Leer la medida exacta de cada pieza consume tiempo del operador.

Solución

Con el reloj ajustado en la nominal, el 201-157 muestra si la pieza está GO o ±NG.

Desafío Lotes de diámetros distintos en el mismo rango

Cada diámetro pide una referencia distinta.

Solución

La tuerca de ajuste del 201-157 lleva el tope a la nueva nominal, y la traba la mantiene.

Desafío Desgaste de las caras de medición

Medir piezas mecanizadas en serie gasta las caras de contacto.

Solución

Las caras de metal duro del 201-157 resisten ese uso.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 201
Modelo: Sin reloj comparador
Fuerza de medición: 15 ± 3 N
Marca: Mitutoyo
Capacidad: 6-7"
Sistema de Medición: Pulgadas (in)
Alcance (in): 6-7"
Notas y observaciones: Calibrador de boca para juicio GO/±NG de diámetros de cilindros y ejes en el mecanizado. Modelo en pulgadas, de 6 a 7 in. Tope de ajuste con recorrido de 1 in, tuerca de ajuste y traba. Reloj y tapa de protección opcionales.
Caras de Metal Duro: Sí
Planitud de las Caras: 1µm
Paralelismo: 0,00025"
Arco con Aislante Térmico: Sí
Repetibilidad: 0,002mm

Detalles técnicos

Recorrido de ajuste del tope: 1 in, con tuerca de ajuste y traba
Medición de la fuerza: Fuerza antes de instalar el reloj, con el husillo retraído 1 mm de la posición de reposo
Relojes recomendados (pulgadas): 2414AB (graduación 0,001 in), 2805AB-10 (0,0001 in) y 543-702B (Digimatic)
Opcionales: Reloj comparador y tapa de protección del reloj 21DZA000
Atención: Algunos relojes no pueden usarse en este calibrador; consulte a Mitutoyo antes de usar un reloj fuera de la lista recomendada

Funciones

Cómo trabaja el 201-157

Juicio GO/±NG

Diseñado para verificar rápidamente si el diámetro de cilindros y ejes está dentro de la tolerancia durante el mecanizado.

Medición con una mano

Permite la medición comparativa del diámetro con una sola mano, con la pieza todavía en proceso.

Ajuste del tope

La tuerca de ajuste lleva el tope de referencia a la medida nominal dentro del rango; el recorrido de ajuste es de 1 in.

Traba

Fija el tope de referencia en la posición elegida.

Apoyo y aislamiento térmico

El arco tiene apoyo para la pieza y tapa de aislamiento térmico.

Variantes de la serie

Calibradores de boca de la serie 201 (pulgadas) disponibles en la tienda

Código	Rango	Paralelismo	Fuerza de medición
201-157 (este)	6–7 in	0,00025 in	15 ± 3 N
201-159	8–9 in	0,00025 in	15 ± 3 N
201-161	10–11 in	0,00025 in	15 ± 3 N

Artículos incluidos

Calibrador de boca 201-157 (sin reloj comparador)

Preguntas frecuentes

Preguntas y Respuestas

¿El 201-157 viene con reloj comparador?

No. El reloj y la tapa de protección son opcionales; el 201-157 se vende sin reloj.

¿Cuál es el rango del 201-157?

De 6 a 7 pulgadas, es decir, 152,4 a 177,8 mm. Dentro de él, el tope se ajusta a la medida nominal de la pieza.

¿Qué reloj usar en el 201-157?

Para los modelos en pulgadas, Mitutoyo recomienda el 2414AB (0,001 in), el 2805AB-10 (0,0001 in) o el Digimatic 543-702B. Algunos relojes no sirven; fuera de esa lista, consulte a Mitutoyo.

¿Cómo ajustar el 201-157 para una pieza nueva?

Con la tuerca de ajuste, que lleva el tope de referencia a la medida nominal dentro del rango, con recorrido de 1 in. Después, la traba fija el tope.

¿Cuál es la fuerza de medición del 201-157?

15 ± 3 N, medida antes de instalar el reloj, con el husillo retraído 1 mm de la posición de reposo.

¿Existe un 201-157 métrico?

La serie 201 tiene modelos métricos; el rango más cercano es el del 201-107, de 150 a 175 mm.
