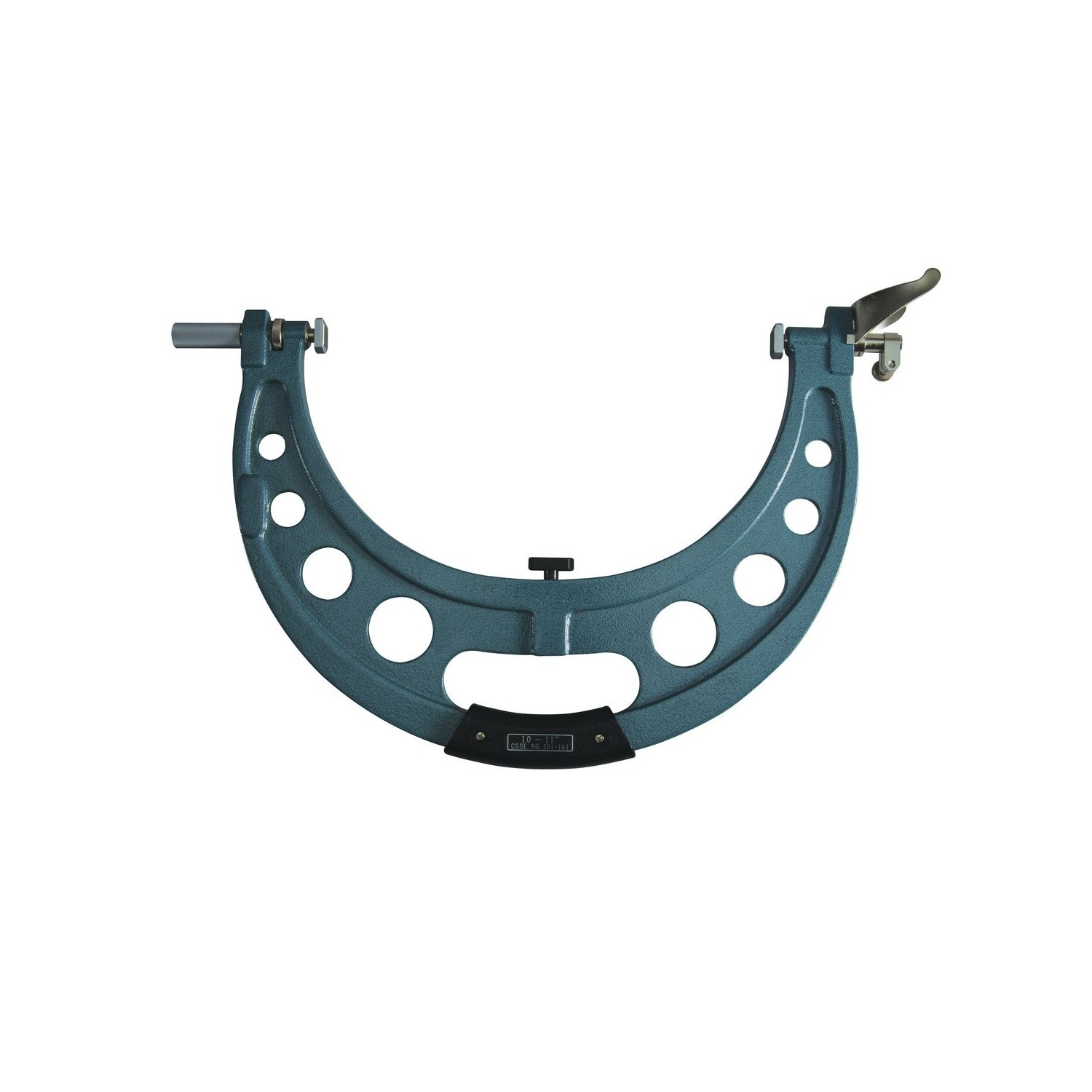

Calibrador de boca con comparador de reloj (no incluido) 10-11" - 201-161

Calibrador de boca con comparador de reloj (no incluido) 10-11" - 201-161

Name: Calibrador de boca con comparador de reloj (no incluido) 10-11" - 201-161
Brand: Mitutoyo
SKU: 201-161

SKU: 201-161

Cantidad

Sobre el producto

El Mitutoyo 201-161 es el calibrador de boca de mayor rango de esta selección en pulgadas: 10 a 11 pulgadas, o 254 a 279,4 mm. Con un reloj comparador montado, juzga diámetros de ejes grandes como GO o ±NG durante el mecanizado, por comparación con la medida nominal.

La medida de referencia la da el tope ajustable: la tuerca de ajuste lo lleva a la nominal, con recorrido de 1 in, y la traba lo sujeta. Las superficies de medición son de metal duro, el paralelismo entre ellas es de 0,00025 in y la fuerza de medición, de 15 ± 3 N, medida con el husillo retraído 1 mm.

El reloj y la tapa de protección (21DZA000) se venden por separado. Los relojes que Mitutoyo indica para los modelos en pulgadas son el 2414AB, el 2805AB-10 y el Digimatic 543-702B. El arco tiene apoyo para la pieza y tapa de aislamiento térmico. En milímetros, la serie tiene el 201-111, de 250 a 275 mm.

10–11 in · 254 a 279,4 mm
El mayor rango de los tres en pulgadas
Paralelismo 0,00025 in · metal duro
Apoyo de la pieza · aislamiento térmico

Diferenciales

Aspectos destacados del producto

Lo que distingue al 201-161 dentro de la serie 201.

El mayor rango de los tres.

Verificados durante el mecanizado.

En el arco del calibrador.

Nominal ajustada en 1 in.

Con el husillo retraído 1 mm.

En las superficies de medición.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 201-161.

10–11 in Rango

254 a 279,4 mm.
0,00025 in Paralelismo

Entre las superficies de medición.
15 ± 3 N Fuerza

Sin el reloj instalado.
1 in Recorrido del tope

Con tuerca de ajuste y traba.
Aislamiento térmico Arco

Con apoyo para la pieza.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de mecanizado en las que el 201-161 es la elección correcta.

Desafío Diámetro de eje grande sin detener la máquina

Llevar un eje de 10 pulgadas al banco cuesta tiempo.

Solución

El 201-161 mide de 10 a 11 in con la pieza todavía en proceso.

Desafío Medir con una sola mano

Con la pieza en proceso, la otra mano del operador no siempre está libre.

Solución

El 201-161 permite la medición comparativa con una sola mano.

Desafío Medida de referencia estable en el turno

Si el tope se mueve, todas las lecturas quedan mal.

Solución

La traba del 201-161 fija el tope en la nominal elegida.

Desafío Reloj compatible

Usar un reloj no recomendado puede impedir la medición.

Solución

Para el 201-161, Mitutoyo indica el 2414AB, el 2805AB-10 o el 543-702B.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 201
Modelo: Sin reloj comparador
Fuerza de medición: 15 ± 3 N
Marca: Mitutoyo
Capacidad: 10-11"
Sistema de Medición: Pulgadas (in)
Alcance (in): 10-11"
Notas y observaciones: Calibrador de boca para juicio GO/±NG de diámetros de cilindros y ejes en el mecanizado. Modelo en pulgadas, de 10 a 11 in. Tope de ajuste con recorrido de 1 in, tuerca de ajuste y traba. Reloj y tapa de protección opcionales.
Caras de Metal Duro: Sí
Planitud de las Caras: 1µm
Paralelismo: 0,00025"
Arco con Aislante Térmico: Sí
Repetibilidad: 0,002mm

Detalles técnicos

Recorrido de ajuste del tope: 1 in, con tuerca de ajuste y traba
Medición de la fuerza: Fuerza antes de instalar el reloj, con el husillo retraído 1 mm de la posición de reposo
Relojes recomendados (pulgadas): 2414AB (graduación 0,001 in), 2805AB-10 (0,0001 in) y 543-702B (Digimatic)
Opcionales: Reloj comparador y tapa de protección del reloj 21DZA000
Atención: Algunos relojes no pueden usarse en este calibrador; consulte a Mitutoyo antes de usar un reloj fuera de la lista recomendada

Funciones

Cómo trabaja el 201-161

Juicio GO/±NG

Diseñado para verificar rápidamente si el diámetro de cilindros y ejes está dentro de la tolerancia durante el mecanizado.

Medición con una mano

Permite la medición comparativa del diámetro con una sola mano, con la pieza todavía en proceso.

Ajuste del tope

La tuerca de ajuste lleva el tope de referencia a la medida nominal dentro del rango; el recorrido de ajuste es de 1 in.

Traba

Fija el tope de referencia en la posición elegida.

Apoyo y aislamiento térmico

El arco tiene apoyo para la pieza y tapa de aislamiento térmico.

Variantes de la serie

Calibradores de boca de la serie 201 (pulgadas) disponibles en la tienda

Código	Rango	Paralelismo	Fuerza de medición
201-157	6–7 in	0,00025 in	15 ± 3 N
201-159	8–9 in	0,00025 in	15 ± 3 N
201-161 (este)	10–11 in	0,00025 in	15 ± 3 N

Artículos incluidos

Calibrador de boca 201-161 (sin reloj comparador)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el mayor diámetro que mide el 201-161?

El rango del 201-161 es de 10 a 11 pulgadas (254 a 279,4 mm); dentro de él, el tope se ajusta a la nominal de la pieza.

¿El 201-161 necesita reloj comparador?

Sí. La lectura se hace en un reloj comparador, vendido por separado. Los recomendados para los modelos en pulgadas son el 2414AB, el 2805AB-10 y el Digimatic 543-702B.

¿De qué son las caras del 201-161?

De metal duro, con paralelismo de 0,00025 in entre ellas.

¿Cómo se mide la fuerza del 201-161?

Es la fuerza presente antes de instalar el reloj, medida con el husillo retraído 1 mm de la posición de reposo: 15 ± 3 N.

¿El 201-161 tiene traba?

Sí. La traba fija el tope de referencia después de que la tuerca de ajuste lo lleva a la medida nominal.

¿Hay una versión métrica del 201-161?

En la serie 201 métrica, el rango más cercano es el del 201-111, de 250 a 275 mm.
