Cable de comunicación recto estándar con botón DATOS-1m - 959149

Cable de comunicación recto estándar con botón DATOS-1m - 959149

Name: Cable de comunicación recto estándar con botón DATOS-1m - 959149
Brand: Mitutoyo
SKU: 959149

SKU: 959149

Cantidad

Sobre el producto

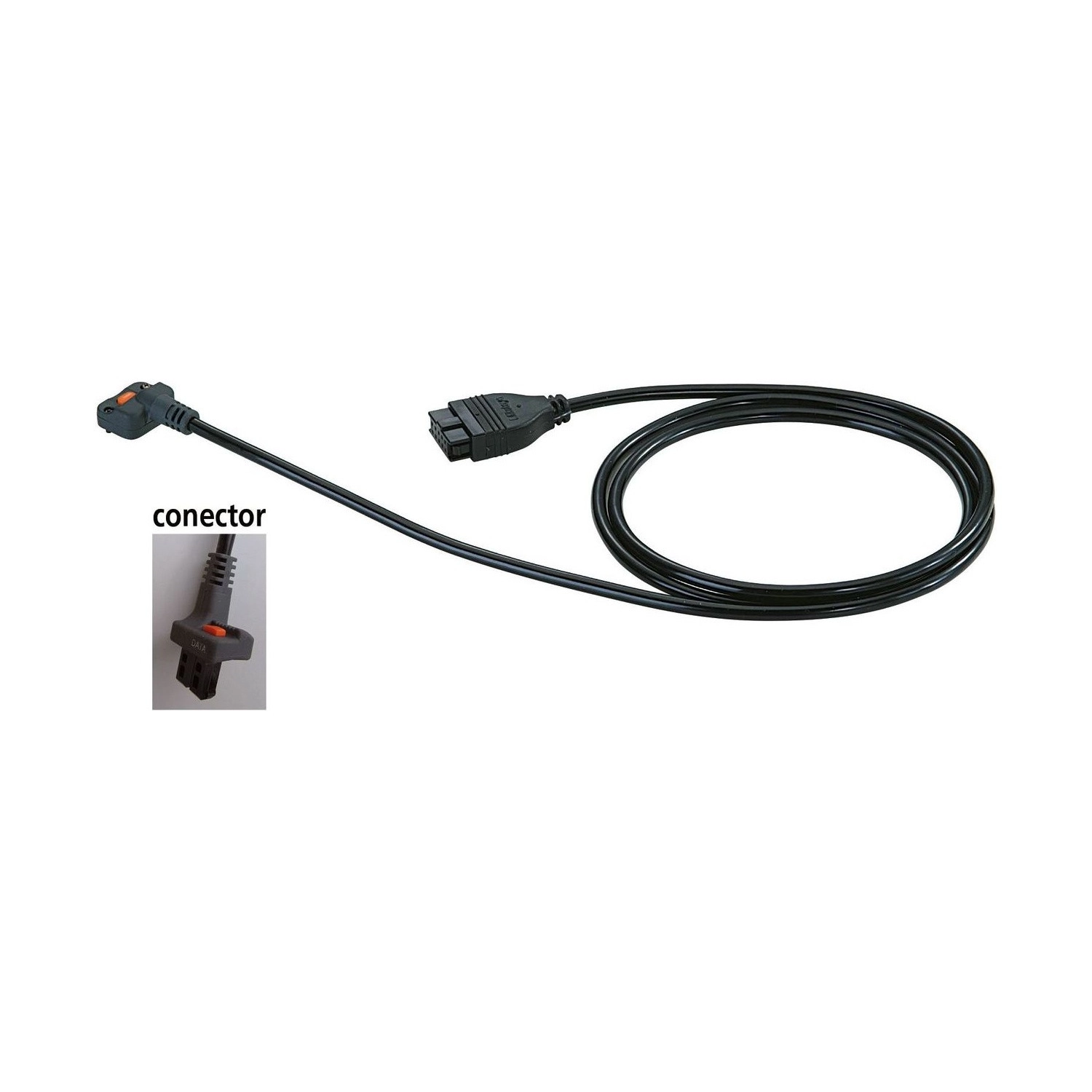

El Cable de Conexión Digimatic Tipo C Mitutoyo 959149, de 1 m, conecta un instrumento Digimatic con conector tipo C (recto, con botón de salida) a un colector o procesador de datos: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F o contador EC. En el otro extremo, el conector es siempre el tipo D (plano de 10 pines).

Según la tabla de compatibilidad del catálogo 2025, el conector tipo C sirve para calibres Digimatic 500-150-30/500-151-30, 500-500-10/500-501-10, 500-443, 573-118-10, 573-116-10, 573-191-30 y 573-181-30, medidores de profundidad 571-201-30, cabezales micrométricos 164-163/164-164 y unidades de escala 572-203-10/572-213-10 y 572-300-10/572-301-10. Los micrómetros con conector CR (293-582/293-583, 389-514/389-714) tienen cable propio, el 04AZB512/513.

El conector tipo C tiene botón DATA: un toque envía la medición al colector. La versión de 2 m del mismo conector es el 959150.

Conector tipo C · recto, con botón de salida
Cable de 1 m · tipo D en el otro extremo
Calibres, cabezales y escalas Digimatic
Botón DATA en el conector

Diferenciales

Aspectos destacados del producto

Lo que distingue al 959149 entre los cables de conexión Digimatic.

Recto, con botón de salida.

Largo del cable.

Plano de 10 pines.

Indicados en el catálogo 2025.

En el conector del instrumento.

También IT-020U, IT-007R y EC.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 959149.

Tipo C Conector

Recto, con botón de salida.
Tipo D Otro extremo

Plano de 10 pines.
1 m Largo

Otra versión: 959150.
Sí Botón DATA

En el conector.
Colectores Digimatic Se conecta a

IT-020U, IT-007R, DP-1VA, MUX-10F, EC.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 959149 es la elección correcta.

Desafío Anotar la lectura a mano

Transcribir valores retrasa el control y genera errores.

Solución

El 959149 lleva la medición del instrumento al colector o procesador Digimatic.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 959149 es el tipo C, indicado para calibres, cabezales y escalas Digimatic.

Desafío Colector al lado del instrumento

El cable que sobra estorba en el banco.

Solución

El 959149 tiene 1 m; la versión de 2 m es el 959150.

Desafío Micrómetro con conector CR

El CR tiene un conector propio.

Solución

Para él, el cable es el 04AZB512/513, y no el 959149.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Modelo: Cable de conexión Digimatic tipo C
Marca: Mitutoyo
Clase: (C) Con botón de salida
Notas y observaciones: Con botón DATA en el conector del instrumento. Los micrómetros con conector CR tienen cable propio (04AZB512 y 04AZB513).

Detalles técnicos

Línea: Cable de conexión Digimatic, conector tipo C
Aparatos con entrada tipo D: IT-020U, IT-007R 264-007, DP-1VA LOGGER 264-505A, MUX-10F 264-002A y contador EC
Otro largo: 959150 (2 m)
USB, mismo conector: USB-ITN 06AFM380C
Inalámbrico, mismo conector: Cable U-WAVE-T 02AZD790C

Funciones

Cómo trabaja el 959149

Camino del dato

Instrumento, 959149 y colector o procesador Digimatic.

Conector tipo C

Recto, con botón de salida.

Tipo D en el otro extremo

Igual en todos los cables Digimatic.

Transmisión de datos

El 959149 es la conexión con cable entre el instrumento y el aparato que recibe el dato.

Entrada del instrumento: Conector tipo C, recto, con botón de salida
Salida al aparato: Conector tipo D (plano de 10 pines)
Aparatos: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F, contador EC
Directo al USB: USB-ITN 06AFM380C
Inalámbrico: Cable U-WAVE-T 02AZD790C con transmisor U-WAVE-T

Variantes de la serie

Cables de conexión Digimatic en la tienda

Código	Tipo	Largo	Instrumentos
905338	Tipo F	1 m	Indicadores ID-CX/ID-U, Borematic y escalas SD
905409	Tipo F	2 m	Indicadores ID-CX/ID-U, Borematic y escalas SD
936937	Tipo D	1 m	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
937387	Tipo E	1 m	Durómetros HM
959149 (este)	Tipo C	1 m	Calibres, cabezales y escalas Digimatic
959150	Tipo C	2 m	Calibres, cabezales y escalas Digimatic
965013	Tipo E	2 m	Durómetros HM
965014	Tipo D	2 m	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
05CZA624	Tipo A	1 m	Calibres y medidores de profundidad Digimatic
05CZA625	Tipo A	2 m	Calibres y medidores de profundidad Digimatic
05CZA662	Tipo B	1 m	Micrómetros Digimatic
05CZA663	Tipo B	2 m	Micrómetros Digimatic
21EAA194	Tipo G	1 m	Indicadores ID-N y ID-B
21EAA190	Tipo G	2 m	Indicadores ID-N y ID-B

Artículos incluidos

Cable de conexión Digimatic tipo C, 1 m, 959149

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 959149?

Conecta un instrumento Digimatic con conector tipo C a un colector o procesador de datos (IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F o contador EC), con el conector tipo D en el otro extremo.

¿Qué instrumentos usan el 959149?

El catálogo 2025 indica el conector tipo C para calibres Digimatic 500-150-30/500-151-30, 500-500-10/500-501-10, 500-443, 573-118-10, 573-116-10, 573-191-30 y 573-181-30, medidores de profundidad 571-201-30, cabezales micrométricos 164-163/164-164 y unidades de escala 572-203-10/572-213-10 y 572-300-10/572-301-10.

¿Cuál es la diferencia entre el 959149 y el 959150?

Solo el largo: el 959149 tiene 1 m y el 959150 tiene 2 m. Los dos tienen el conector tipo C y el tipo D en el otro extremo.

¿El conector del 959149 tiene botón de datos?

Sí. En la tabla del catálogo, el botón de datos aparece como disponible en el conector tipo C.

¿El 959149 se conecta directo a la computadora?

No: va a un colector o procesador con entrada tipo D. Directo al USB, el código para el conector tipo C es el USB-ITN 06AFM380C; sin cable, el cable U-WAVE-T 02AZD790C.

¿El 959149 sirve para un micrómetro con conector CR?

No es el indicado: para el CR, el catálogo trae el cable propio 04AZB512 (1 m) y 04AZB513 (2 m).
