Cable de comunicación plano con 10 pines DATA-1m - 936937

Cable de comunicación plano con 10 pines DATA-1m - 936937

Name: Cable de comunicación plano con 10 pines DATA-1m - 936937
Brand: Mitutoyo
SKU: 936937

SKU: 936937

Cantidad

Sobre el producto

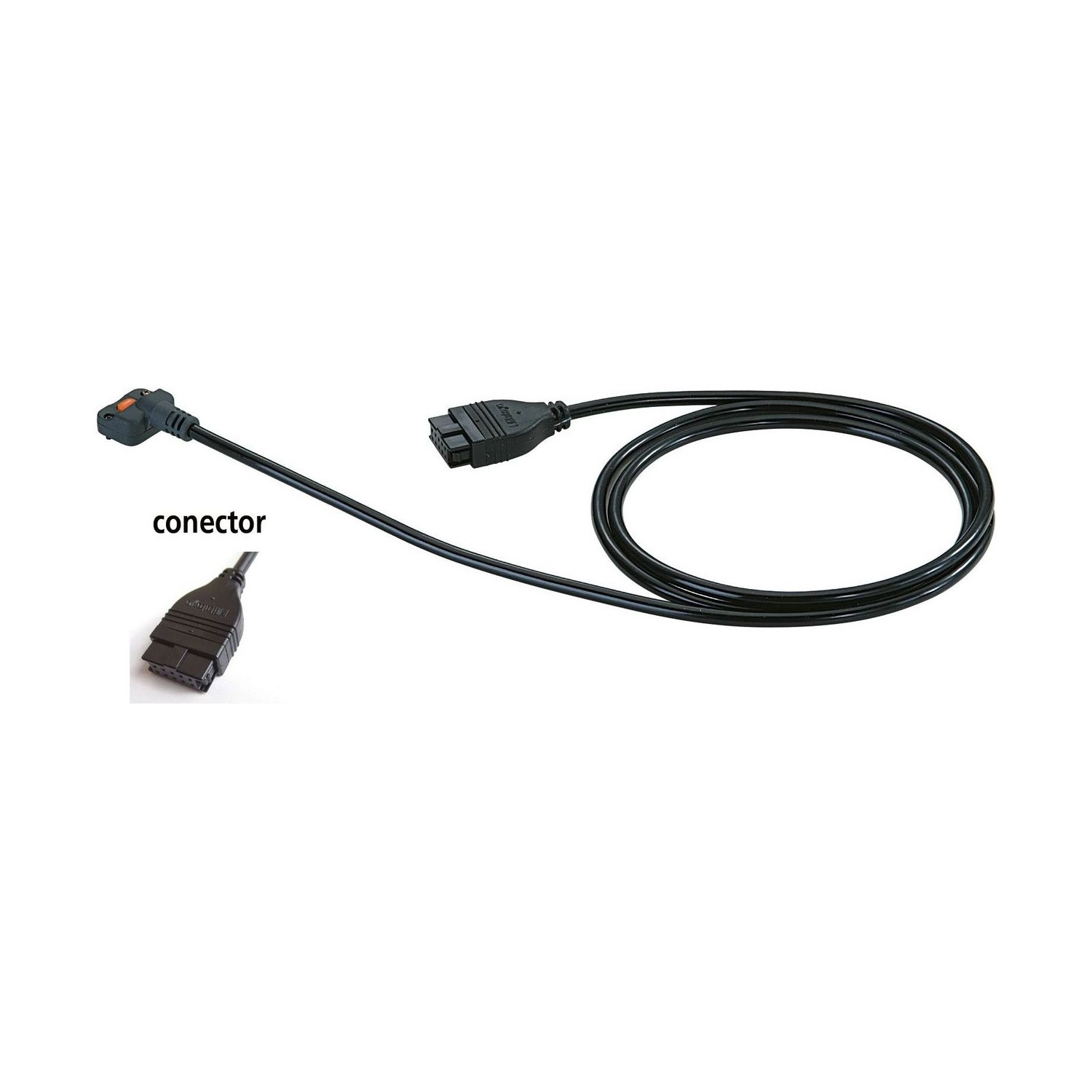

El Cable de Conexión Digimatic Tipo D Mitutoyo 936937, de 1 m, conecta un instrumento Digimatic con conector tipo D (plano de 10 pines) a un colector o procesador de datos: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F o contador EC. En el otro extremo, el conector es siempre el tipo D (plano de 10 pines).

Según la tabla de compatibilidad del catálogo 2025, el conector tipo D sirve para indicadores Digimatic ID-H y ID-F, medidor de altura QMH-AX/BX, Mu-Checker digital, micrómetro láser LSM-9506, contadores EB y EC-101D, rugosímetros SJ-210/310/410 y durómetros HM-210/220, HV-110/120, HR-530 y HR-600. Con el IT-020U, el catálogo advierte que el tipo D no sirve para EF/EH, Litematic VL-B/S-B, SJ-210 y EB.

El conector tipo D no tiene botón de datos. La versión de 2 m del mismo conector es el 965014.

Conector tipo D · plano de 10 pines
Cable de 1 m · tipo D en el otro extremo
Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
Versión de 2 m: 965014

Diferenciales

Aspectos destacados del producto

Lo que distingue al 936937 entre los cables de conexión Digimatic.

Plano de 10 pines.

Largo del cable.

Envío por el instrumento o el colector.

También IT-020U, IT-007R y EC.

Plano de 10 pines.

Indicados en el catálogo 2025.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 936937.

Tipo D Conector

Plano de 10 pines.
Tipo D Otro extremo

Plano de 10 pines.
1 m Largo

Otra versión: 965014.
No Botón DATA

No lo hay en el conector.
Colectores Digimatic Se conecta a

IT-020U, IT-007R, DP-1VA, MUX-10F, EC.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 936937 es la elección correcta.

Desafío Colector al lado del instrumento

El cable que sobra estorba en el banco.

Solución

El 936937 tiene 1 m; la versión de 2 m es el 965014.

Desafío Instrumento fuera de la lista

No todo instrumento con conector D funciona con el IT-020U.

Solución

El catálogo advierte: con el IT-020U, el tipo D no sirve para EF/EH, VL-B/S-B, SJ-210 y EB.

Desafío Anotar la lectura a mano

Transcribir valores retrasa el control y genera errores.

Solución

El 936937 lleva la medición del instrumento al colector o procesador Digimatic.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 936937 es el tipo D, indicado para indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Modelo: Cable de conexión Digimatic tipo D
Marca: Mitutoyo
Clase: (D) Modelo rectangular de 10 pines
Notas y observaciones: Sin botón DATA en el conector. Con el IT-020U, no sirve para EF/EH, Litematic VL-B/S-B, SJ-210 y EB.

Detalles técnicos

Línea: Cable de conexión Digimatic, conector tipo D
Aparatos con entrada tipo D: IT-020U, IT-007R 264-007, DP-1VA LOGGER 264-505A, MUX-10F 264-002A y contador EC
Otro largo: 965014 (2 m)
USB, mismo conector: USB-ITN 06AFM380D
Inalámbrico, mismo conector: Cable U-WAVE-T 02AZD790D

Funciones

Cómo trabaja el 936937

Camino del dato

Instrumento, 936937 y colector o procesador Digimatic.

Conector tipo D

Plano de 10 pines.

Tipo D en el otro extremo

Igual en todos los cables Digimatic.

Transmisión de datos

El 936937 es la conexión con cable entre el instrumento y el aparato que recibe el dato.

Entrada del instrumento: Conector tipo D, plano de 10 pines
Salida al aparato: Conector tipo D (plano de 10 pines)
Aparatos: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F, contador EC
Directo al USB: USB-ITN 06AFM380D
Inalámbrico: Cable U-WAVE-T 02AZD790D con transmisor U-WAVE-T

Variantes de la serie

Cables de conexión Digimatic en la tienda

Código	Tipo	Largo	Instrumentos
905338	Tipo F	1 m	Indicadores ID-CX/ID-U, Borematic y escalas SD
905409	Tipo F	2 m	Indicadores ID-CX/ID-U, Borematic y escalas SD
936937 (este)	Tipo D	1 m	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
937387	Tipo E	1 m	Durómetros HM
959149	Tipo C	1 m	Calibres, cabezales y escalas Digimatic
959150	Tipo C	2 m	Calibres, cabezales y escalas Digimatic
965013	Tipo E	2 m	Durómetros HM
965014	Tipo D	2 m	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
05CZA624	Tipo A	1 m	Calibres y medidores de profundidad Digimatic
05CZA625	Tipo A	2 m	Calibres y medidores de profundidad Digimatic
05CZA662	Tipo B	1 m	Micrómetros Digimatic
05CZA663	Tipo B	2 m	Micrómetros Digimatic
21EAA194	Tipo G	1 m	Indicadores ID-N y ID-B
21EAA190	Tipo G	2 m	Indicadores ID-N y ID-B

Artículos incluidos

Cable de conexión Digimatic tipo D, 1 m, 936937

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 936937?

Conecta un instrumento Digimatic con conector tipo D a un colector o procesador de datos (IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F o contador EC), con el conector tipo D en el otro extremo.

¿Qué instrumentos usan el 936937?

El catálogo 2025 indica el conector tipo D para indicadores Digimatic ID-H y ID-F, medidor de altura QMH-AX/BX, Mu-Checker digital, micrómetro láser LSM-9506, contadores EB y EC-101D, rugosímetros SJ-210/310/410 y durómetros HM-210/220, HV-110/120, HR-530 y HR-600.

¿Cuál es la diferencia entre el 936937 y el 965014?

Solo el largo: el 936937 tiene 1 m y el 965014 tiene 2 m. Los dos tienen el conector tipo D y el tipo D en el otro extremo.

¿El conector del 936937 tiene botón de datos?

No. En la tabla del catálogo, el conector tipo D no tiene botón de datos.

¿El 936937 se conecta directo a la computadora?

No: va a un colector o procesador con entrada tipo D. Directo al USB, el código para el conector tipo D es el USB-ITN 06AFM380D; sin cable, el cable U-WAVE-T 02AZD790D.

¿El 936937 sirve para cualquier instrumento con conector D con el IT-020U?

No. El catálogo advierte que, con el IT-020U, el tipo D no sirve para EF/EH, Litematic VL-B/S-B, SJ-210 y EB.
