Digimatic Multiplexor MUX-10F - 264-002A

Digimatic Multiplexor MUX-10F - 264-002A

Name: Digimatic Multiplexor MUX-10F - 264-002A
Brand: Mitutoyo
SKU: 264-002A

SKU: 264-002A

Cantidad

Sobre el producto

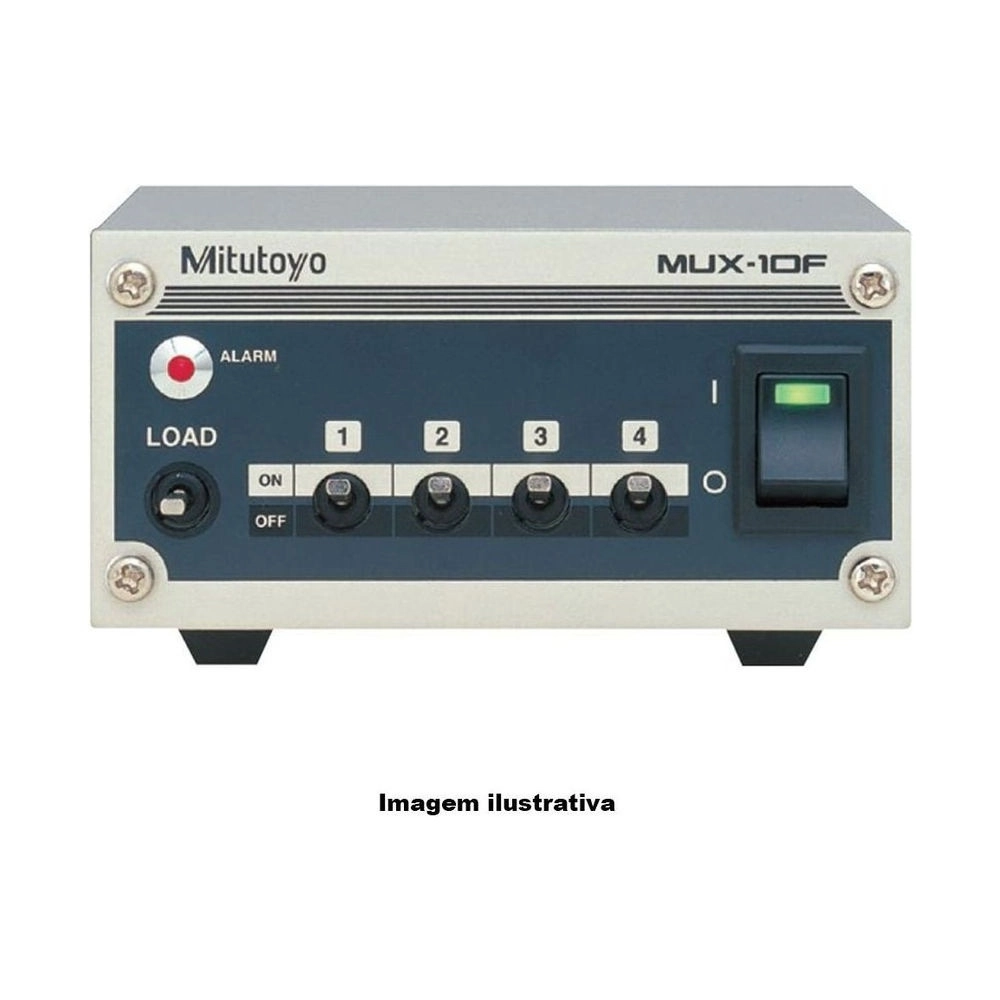

El Multiplexor Digimatic MUX-10F Mitutoyo 264-002A convierte la salida Digimatic de hasta 4 instrumentos en RS-232C y la envía a una computadora o a un secuenciador (PLC). Es la forma de reunir varios instrumentos en un solo puerto serie.

La lectura entra de tres formas: con el botón de datos del instrumento; con el interruptor de carga del MUX-10F, que busca el dato de los canales elegidos en el selector, en orden del 1 al 4, útil en medición simultánea o en instrumento sin botón; o por comando de la computadora, que pide el dato de un canal o de un grupo de canales.

La salida es RS-232C half dúplex, en código ASCII/JIS de 8 bits, de 300 a 19.200 bps. Funciona con adaptador CA de 9 V y 500 mA y mide 91,4 × 92,5 × 50,4 mm. No incluye software de comunicación ni cables: los cables Digimatic se compran aparte, según el tipo de conector de cada instrumento, y la computadora se conecta con un cable RS-232C directo común.

MUX-10F · multiplexor Digimatic
Hasta 4 instrumentos en una salida RS-232C
300 a 19.200 bps · ASCII/JIS
Adaptador CA 9 V · pedal 937179T opcional

Diferenciales

Aspectos destacados del producto

Lo que distingue al 264-002A entre las interfaces RS-232C Digimatic.

Instrumentos Digimatic.

Para computadora o secuenciador.

Busca los canales elegidos.

Pide un canal o un grupo.

Desde 300 bps.

Opcional, para entrada rápida.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 264-002A.

4 canales Entradas

Instrumentos Digimatic.
RS-232C Salida

Half dúplex, ASCII/JIS, 8 bits.
300 a 19.200 bps Velocidad

Seleccionable.
Adaptador CA Alimentación

9 V, 500 mA.
91,4 × 92,5 × 50,4 mm Dimensiones

An × P × Al.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 264-002A es la elección correcta.

Desafío Varios instrumentos, un puerto

Una computadora o un PLC no tiene un puerto para cada instrumento.

Solución

El 264-002A reúne hasta 4 instrumentos Digimatic en una salida RS-232C.

Desafío Medición simultánea

Pulsar el botón de cada instrumento al mismo tiempo no es posible.

Solución

El interruptor de carga del 264-002A busca el dato de los canales elegidos, en orden.

Desafío Control por el programa

La línea necesita pedir el dato en el momento justo.

Solución

Con un comando de la computadora, el 264-002A envía el dato de un canal o de un grupo de canales.

Desafío Instrumento sin botón de datos

Sin botón, la lectura no sale sola.

Solución

El interruptor de carga o el pedal 937179T hace el pedido por el 264-002A.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Modelo: MUX-10F
Marca: Mitutoyo
Salida de Datos: RS-232C, half dúplex, 300 a 19.200 bps (ASCII/JIS, 8 bits)
Notas y observaciones: No incluye software de comunicación ni cables. Para la computadora, usar un cable RS-232C directo común. El sufijo A del código indica el adaptador CA para América del Norte.

Detalles técnicos

Línea: Multiplexor Digimatic, interfaz Digimatic/RS-232C
Formas de entrada: Botón de datos del instrumento, interruptor de carga con selección de canales, comando de la computadora
Comandos: Un canal (1 a 4) o grupos de canales, por código ASCII
Cables Digimatic: Según el tipo de conector de cada instrumento (catálogo, págs. 09-23 y 09-24)
Opcional: Pedal 937179T

Funciones

Cómo trabaja el 264-002A

Botón del instrumento

El dato va al MUX-10F y sale en RS-232C.

Interruptor de carga

Busca los canales elegidos, del 1 al 4.

Comando de la computadora

Pide un canal o un grupo de canales.

Transmisión de datos

El 264-002A es el punto de encuentro de hasta 4 instrumentos Digimatic con la computadora o el secuenciador.

Entradas: 4 canales Digimatic, con los cables de conexión Digimatic
Salida: RS-232C half dúplex, ASCII/JIS, 8 bits, sin paridad, 1 bit de parada
Velocidad: 300, 600, 1200, 2400, 4800, 9600 o 19.200 bps
Formato del dato: Número del canal, ítem de medición y valor, con el canal de menor número primero
Conexión a la computadora: Cable RS-232C directo común (no incluido)

Variantes de la serie

Interfaces RS-232C Digimatic en la tienda

Código	Modelo	Entradas	Salida
264-002A (este)	MUX-10F	4 canales Digimatic	RS-232C, 300 a 19.200 bps
264-007	IT-007R	1 instrumento	RS-232C, 2400 bps

Artículos incluidos

Multiplexor MUX-10F 264-002A

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 264-002A?

Es el multiplexor MUX-10F: convierte la salida Digimatic de hasta 4 instrumentos en RS-232C y la envía a una computadora o a un secuenciador.

¿Cómo recibe la medición el 264-002A?

Con el botón de datos del instrumento, con el interruptor de carga del MUX-10F (canales elegidos en el selector, del 1 al 4) o por comando de la computadora.

¿El 264-002A viene con cables y software?

No. El catálogo advierte que el software de comunicación no está incluido y que los cables se compran aparte: los cables Digimatic según el tipo de conector de cada instrumento, y un cable RS-232C directo común para la computadora.

¿Cuál es la salida del 264-002A?

RS-232C half dúplex, código ASCII/JIS de 8 bits, sin paridad, 1 bit de parada, de 300 a 19.200 bps.

¿Qué significa la A en el código 264-002A?

Según el catálogo, el sufijo indica la tensión de red del adaptador CA: A es la versión para América del Norte.

¿El 264-002A acepta pedal?

Sí, el pedal 937179T es opcional y sirve para la entrada rápida de datos.
