Sobre el producto

La Interfaz USB IT-020U Mitutoyo (264-020) es la herramienta de entrada Input Tool que conecta un instrumento Digimatic al puerto USB de la computadora. La medición llega como si se escribiera en el teclado, directo en la celda de Excel, en Word o en el Bloc de notas.

Conectado al USB, el 264-020 es reconocido como teclado HID por el driver estándar de Windows: no necesita driver ni programa propio. Con USB-ITPAK V3.0 o V2.1, opcional, pasa a trabajar como puerto COM virtual (VCP) y arma planillas de inspección en Excel. El punto decimal sigue la configuración de Windows.

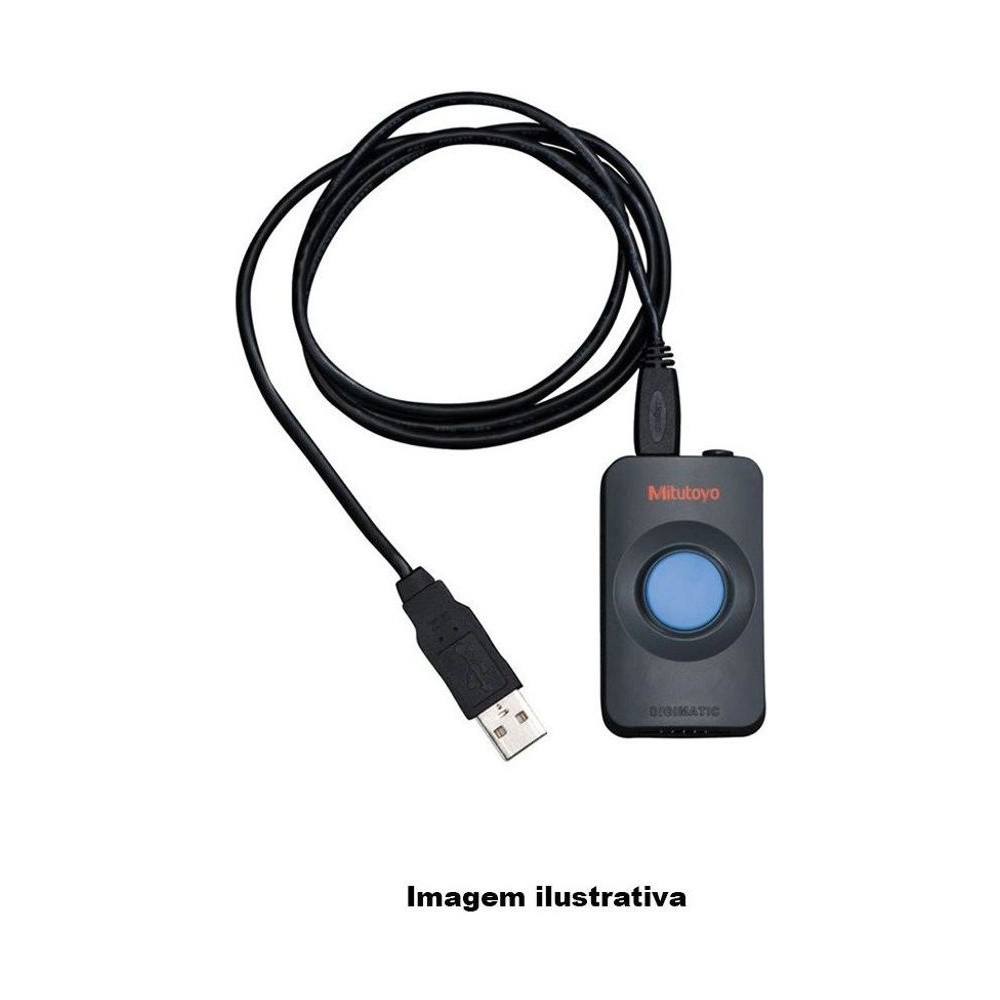

La caja mide 38 × 64 × 21 mm, pesa 54 g, se alimenta por el propio USB y trae un botón de datos grande y el conector para el pedal 937179T, opcional. El instrumento se conecta con el cable de conexión Digimatic del tipo de su conector, de 1 o 2 m, que se vende por separado.

IT-020U · herramienta de entrada USB
Reconocido como teclado HID, sin driver
Botón de datos grande y conector de pedal
Incluye cable USB de 1 m

Diferenciales

Aspectos destacados del producto

Lo que distingue al IT-020U (264-020) entre las herramientas de entrada Digimatic.

Teclado HID de Windows.

Cualquier programa con entrada de teclado.

Grande, en la propia caja.

Conector para el 937179T.

5 V de la computadora.

Planillas de inspección.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del IT-020U (264-020).

Teclado HID, sin driver Salida

Conectado al puerto USB, el IT-020U es reconocido como teclado por el driver estándar de Windows. El valor entra donde esté el cursor, en Excel, en Word o en el Bloc de notas, sin instalar nada.
Puerto COM virtual Con USB-ITPAK

Con USB-ITPAK V3.0 o V2.1, opcional, pasa a trabajar como VCP y completa planillas de inspección de Excel en tres modos: secuencial, simultáneo, con varios instrumentos en un dispositivo, e individual.
Digimatic, Digimatic 2 o S1 Entrada

Un instrumento a la vez, conectado con el cable de conexión del tipo de su conector: nueve tipos, de A a G, SA y SF, más cuatro tipos L, de 1 o 2 m, que se venden por separado.
Hasta 20 unidades Varios en la misma PC

En Windows Vista a 11, hasta 20 unidades en la misma computadora; en Windows 2000 y XP, hasta 100. Las mediciones hechas en puestos distintos llegan a una sola PC.
Botón de datos grande Botón y pedal

La caja tiene botón de datos grande y conector para el pedal 937179T, opcional, para enviar la medición sin soltar la pieza.
5 V del USB Alimentación

Sin fuente: la caja de 38 × 64 × 21 mm y 54 g se alimenta por el propio puerto USB, a 12 Mbps (Full Speed), con certificado USB 2.0.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones en las que el IT-020U (264-020) es la elección correcta.

Desafío Anotar la medición a mano

Copiar el valor del visor a la hoja genera errores de tipeo.

Solución

El 264-020 envía la medición como teclado, directo en la celda abierta.

Desafío Computadora sin permiso para instalar

Driver y programa dependen de que TI los habilite.

Solución

El 264-020 usa el driver estándar de teclado de Windows.

Desafío Manos ocupadas con la pieza

Soltar la pieza para pulsar el botón estorba la medición.

Solución

El 264-020 tiene conector para el pedal 937179T.

Desafío Planilla de inspección estandarizada

Cada operador arma la hoja a su manera.

Solución

Con USB-ITPAK, el 264-020 trabaja como VCP y completa la planilla de Excel.

Desafío Calibración e historial de cada instrumento

Saber cuándo vence la calibración del instrumento y quién midió cada pieza pide un control aparte.

Solución

Con USB-ITPAK V3.0 y los relojes ID-CNX o ID-FNX, el 264-020 ajusta fecha de calibración, preset y cero en el instrumento y registra operador e instrumento de cada medición.

Desafío Varias cotas medidas al mismo tiempo

Las piezas medidas en un dispositivo con varios instrumentos piden registrar todas las lecturas de una vez.

Solución

Con USB-ITPAK, varios IT-020U en la misma PC hacen la medición simultánea y envían las lecturas juntas a Excel.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: IT-020U/IT-007R
Modelo: IT-020U
Marca: Mitutoyo
Salida de Datos: USB 2.0 o USB 1.0 (reconocido como teclado, driver estándar de Windows)
Notas y observaciones: Reconocido como teclado (HID) por el driver estándar de Windows: no necesita driver dedicado. Tiene entrada para pedal.

Detalles técnicos

Línea: Herramienta de entrada Input Tool, tipo USB
Comunicación: 12 Mbps (Full Speed); certificado USB 2.0
Punto decimal: Sigue la configuración de Windows
Computadora: Puerto USB tipo A; programas con entrada de teclado (Excel, Word, Bloc de notas)
Dimensiones y masa: 38 × 64 × 21 mm; 54 g
Conformidad: Directiva EMC

Funciones

Cómo trabaja el IT-020U

Conectar

Cable Digimatic en el instrumento y USB en la computadora.

Medir

Pulsar el botón de datos, el del instrumento o el pedal.

Recibir

El valor entra donde esté el cursor, como texto escrito.

Transmisión de datos

El 264-020 recibe el instrumento por el cable de conexión Digimatic del tipo de su conector y entrega la medición por USB.

Entrada: 1 instrumento Digimatic, Digimatic 2 o Digimatic S1
Salida: USB 2.0 o 1.0: teclado HID (solo) o COM virtual VCP (con USB-ITPAK)
Velocidad: 12 Mbps (Full Speed)
Pedal: Conector para pedal; 937179T opcional

Cable de conexión por tipo de conector del instrumento

Tipo A (resistente al agua, con botón de salida): 05CZA624 (1 m) o 05CZA625 (2 m)
Tipo B (resistente al agua, con botón de salida): 05CZA662 (1 m) o 05CZA663 (2 m)
Tipo C (recto, con botón de salida): 959149 (1 m) o 959150 (2 m)
Tipo D (plano de 10 pines): 936937 (1 m) o 965014 (2 m)
Tipo E (redondo de 6 pines): 937387 (1 m) o 965013 (2 m)
Tipo F (plano recto): 905338 (1 m) o 905409 (2 m)
Tipo G (plano recto resistente al agua): 21EAA194 (1 m) o 21EAA190 (2 m)

El IT-020U no puede usarse con los instrumentos de conector tipo D de las líneas EF/EH, VL-B/S-B, SJ-210 y EB (catálogo, notas 2 y 4).

Variantes de la serie

Herramientas de entrada Input Tool disponibles en la tienda

Código	Modelo	Entradas	Salida
264-020 (este)	IT-020U	1 instrumento	USB (teclado HID o VCP)
264-007	IT-007R	1 instrumento	RS-232C, 2400 bps

Artículos incluidos

Interfaz USB IT-020U 264-020
Cable USB de 1 m

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el IT-020U (264-020)?

Es la herramienta de entrada USB de Mitutoyo: conecta un instrumento Digimatic al puerto USB y envía la medición como si se escribiera en el teclado.

¿El IT-020U (264-020) necesita driver?

No. Es reconocido como teclado HID por el driver estándar de Windows. Para trabajar como puerto COM virtual, se usa el driver VCP de USB-ITPAK.

¿Qué cable conecta el instrumento al IT-020U (264-020)?

El cable de conexión Digimatic del tipo de conector del instrumento, de 1 o 2 m, que se vende por separado. La pestaña Transmisión lista los códigos.

¿Qué incluye el IT-020U (264-020)?

La caja IT-020U y un cable USB de 1 m. El cable de conexión del instrumento y el pedal son opcionales.

¿Con qué instrumentos no funciona el IT-020U (264-020)?

Según el catálogo, no puede usarse con los instrumentos de conector tipo D de las líneas EF/EH, VL-B/S-B, SJ-210 y EB.

¿Cuántas interfaces USB IT-020U (264-020) puedo conectar en la misma computadora?

Hasta 20 en Windows Vista a 11 y hasta 100 en Windows 2000 y XP.

¿El IT-020U (264-020) funciona en Windows 11?

Sí. Como teclado HID, usa el driver estándar de Windows; para trabajar como puerto COM virtual en Windows 10 de 64 bits o en 11, el software es USB-ITPAK V3.0 (06AGR543).

¿Cuál es la diferencia entre el IT-020U (264-020) y el IT-007R?

El IT-020U conecta el instrumento al puerto USB y funciona como teclado. El IT-007R conecta al puerto serie RS-232C, a 2400 bps, y envía la medición cuando la computadora pide el dato por comando.
