Cable de comunicación plano con 10 pines DATA-2m - 965014

Cable de comunicación plano con 10 pines DATA-2m - 965014

Name: Cable de comunicación plano con 10 pines DATA-2m - 965014
Brand: Mitutoyo
SKU: 965014

SKU: 965014

Cantidad

Sobre el producto

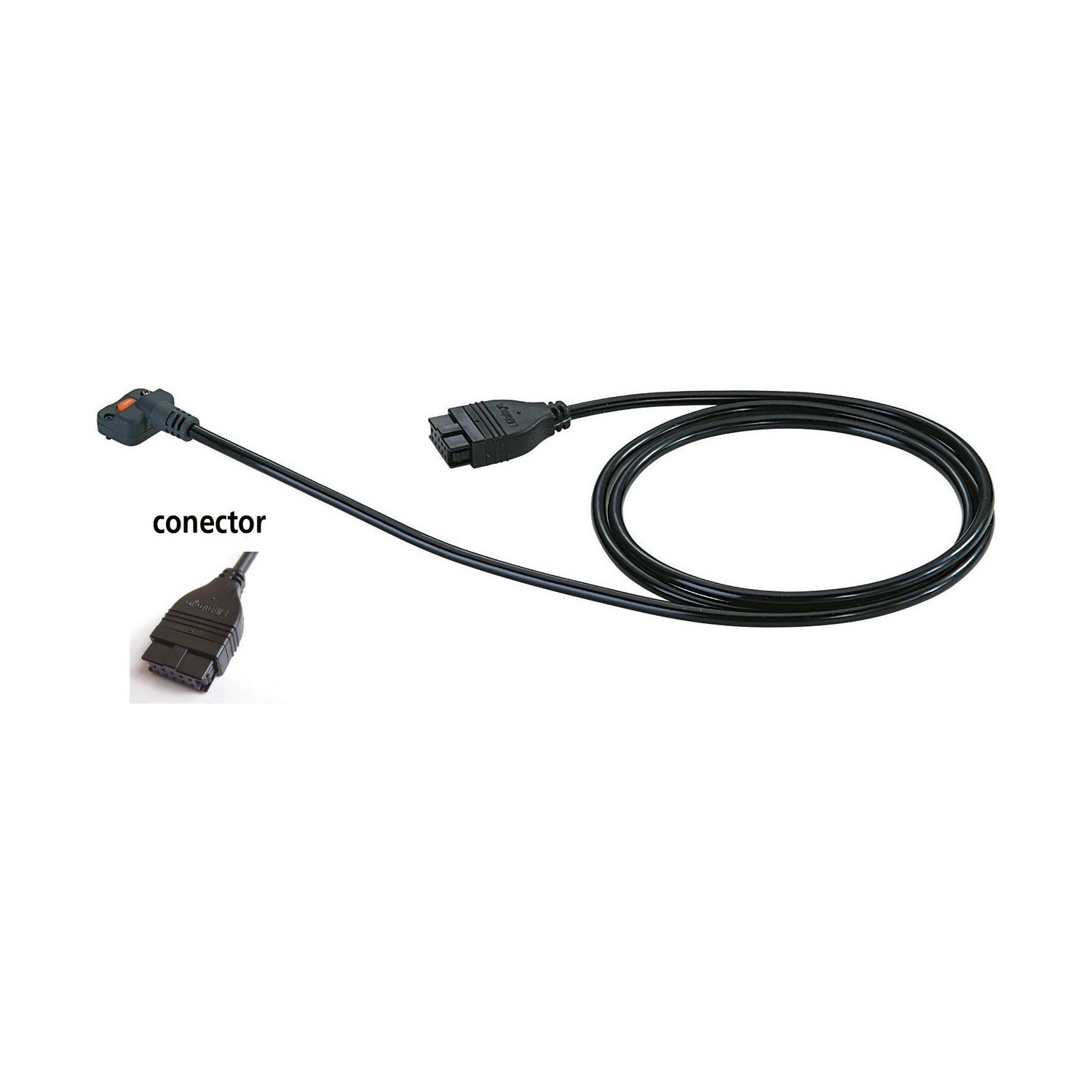

Con 2 m, el 965014 es el cable Digimatic Mitutoyo que lleva la lectura de indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros hasta el aparato que recibe el dato. De un lado va el conector tipo D (plano de 10 pines); del otro, el tipo D, que se conecta al IT-020U, al IT-007R, al DP-1VA LOGGER, al MUX-10F o al contador EC.

Según la tabla de compatibilidad del catálogo 2025, el conector tipo D sirve para indicadores Digimatic ID-H y ID-F, medidor de altura QMH-AX/BX, Mu-Checker digital, micrómetro láser LSM-9506, contadores EB y EC-101D, rugosímetros SJ-210/310/410 y durómetros HM-210/220, HV-110/120, HR-530 y HR-600. Con el IT-020U, el catálogo advierte que el tipo D no sirve para EF/EH, Litematic VL-B/S-B, SJ-210 y EB.

Para conectar el mismo instrumento directo al USB de la computadora, sin colector, el código es el USB-ITN 06AFM380D; sin cable, el cable U-WAVE-T 02AZD790D. En el tipo D, el conector no tiene botón de datos. La versión de 1 m es el 936937.

Conector tipo D · plano de 10 pines
Cable de 2 m · tipo D en el otro extremo
Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
Versión de 1 m: 936937

Diferenciales

Aspectos destacados del producto

Lo que distingue al 965014 entre los cables de conexión Digimatic.

Plano de 10 pines.

Largo del cable.

También IT-020U, IT-007R y EC.

Plano de 10 pines.

Indicados en el catálogo 2025.

Envío por el instrumento o el colector.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 965014.

Tipo D Conector

Plano de 10 pines.
Tipo D Otro extremo

Plano de 10 pines.
2 m Largo

Otra versión: 936937.
No Botón DATA

No lo hay en el conector.
Colectores Digimatic Se conecta a

IT-020U, IT-007R, DP-1VA, MUX-10F, EC.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 965014 es la elección correcta.

Desafío Instrumento fuera de la lista

No todo instrumento con conector D funciona con el IT-020U.

Solución

El catálogo advierte: con el IT-020U, el tipo D no sirve para EF/EH, VL-B/S-B, SJ-210 y EB.

Desafío Anotar la lectura a mano

Transcribir valores retrasa el control y genera errores.

Solución

El 965014 lleva la medición del instrumento al colector o procesador Digimatic.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 965014 es el tipo D, indicado para indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros.

Desafío Colector más alejado

Un cable corto no llega al aparato.

Solución

El 965014 tiene 2 m; la versión de 1 m es el 936937.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Modelo: Cable de conexión Digimatic tipo D
Marca: Mitutoyo
Clase: (D) Modelo rectangular de 10 pines
Notas y observaciones: Sin botón DATA en el conector. Con el IT-020U, no sirve para EF/EH, Litematic VL-B/S-B, SJ-210 y EB.

Detalles técnicos

Línea: Cable de conexión Digimatic, conector tipo D
Aparatos con entrada tipo D: IT-020U, IT-007R 264-007, DP-1VA LOGGER 264-505A, MUX-10F 264-002A y contador EC
Otro largo: 936937 (1 m)
USB, mismo conector: USB-ITN 06AFM380D
Inalámbrico, mismo conector: Cable U-WAVE-T 02AZD790D

Funciones

Cómo trabaja el 965014

Camino del dato

Instrumento, 965014 y colector o procesador Digimatic.

Conector tipo D

Plano de 10 pines.

Tipo D en el otro extremo

Igual en todos los cables Digimatic.

Transmisión de datos

El 965014 es la conexión con cable entre el instrumento y el aparato que recibe el dato.

Entrada del instrumento: Conector tipo D, plano de 10 pines
Salida al aparato: Conector tipo D (plano de 10 pines)
Aparatos: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F, contador EC
Directo al USB: USB-ITN 06AFM380D
Inalámbrico: Cable U-WAVE-T 02AZD790D con transmisor U-WAVE-T

Variantes de la serie

Cables de conexión Digimatic en la tienda

Código	Tipo	Largo	Instrumentos
905338	Tipo F	1 m	Indicadores ID-CX/ID-U, Borematic y escalas SD
905409	Tipo F	2 m	Indicadores ID-CX/ID-U, Borematic y escalas SD
936937	Tipo D	1 m	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
937387	Tipo E	1 m	Durómetros HM
959149	Tipo C	1 m	Calibres, cabezales y escalas Digimatic
959150	Tipo C	2 m	Calibres, cabezales y escalas Digimatic
965013	Tipo E	2 m	Durómetros HM
965014 (este)	Tipo D	2 m	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
05CZA624	Tipo A	1 m	Calibres y medidores de profundidad Digimatic
05CZA625	Tipo A	2 m	Calibres y medidores de profundidad Digimatic
05CZA662	Tipo B	1 m	Micrómetros Digimatic
05CZA663	Tipo B	2 m	Micrómetros Digimatic
21EAA194	Tipo G	1 m	Indicadores ID-N y ID-B
21EAA190	Tipo G	2 m	Indicadores ID-N y ID-B

Artículos incluidos

Cable de conexión Digimatic tipo D, 2 m, 965014

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 965014?

Conecta un instrumento Digimatic con conector tipo D a un colector o procesador de datos (IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F o contador EC), con el conector tipo D en el otro extremo.

¿El 965014 se conecta directo a la computadora?

No: va a un colector o procesador con entrada tipo D. Directo al USB, el código para el conector tipo D es el USB-ITN 06AFM380D; sin cable, el cable U-WAVE-T 02AZD790D.

¿Qué instrumentos usan el 965014?

El catálogo 2025 indica el conector tipo D para indicadores Digimatic ID-H y ID-F, medidor de altura QMH-AX/BX, Mu-Checker digital, micrómetro láser LSM-9506, contadores EB y EC-101D, rugosímetros SJ-210/310/410 y durómetros HM-210/220, HV-110/120, HR-530 y HR-600.

¿Cuál es la diferencia entre el 965014 y el 936937?

Solo el largo: el 965014 tiene 2 m y el 936937 tiene 1 m. Los dos tienen el conector tipo D y el tipo D en el otro extremo.

¿El conector del 965014 tiene botón de datos?

No. En la tabla del catálogo, el conector tipo D no tiene botón de datos.

¿El 965014 sirve para cualquier instrumento con conector D con el IT-020U?

No. El catálogo advierte que, con el IT-020U, el tipo D no sirve para EF/EH, Litematic VL-B/S-B, SJ-210 y EB.
