Proyector de Perfil PJ-H30A-2010B in/mm - 303-717-13

Proyector de Perfil PJ-H30A-2010B in/mm - 303-717-13 - Mitutoyo Tienda Oficial | Producto Original

Proyector de Perfil PJ-H30A-2010B in/mm - 303-717-13

Name: Proyector de Perfil PJ-H30A-2010B in/mm - 303-717-13
Brand: Mitutoyo
SKU: 303-717-13

SKU: 303-717-13

Cantidad

Sobre el producto

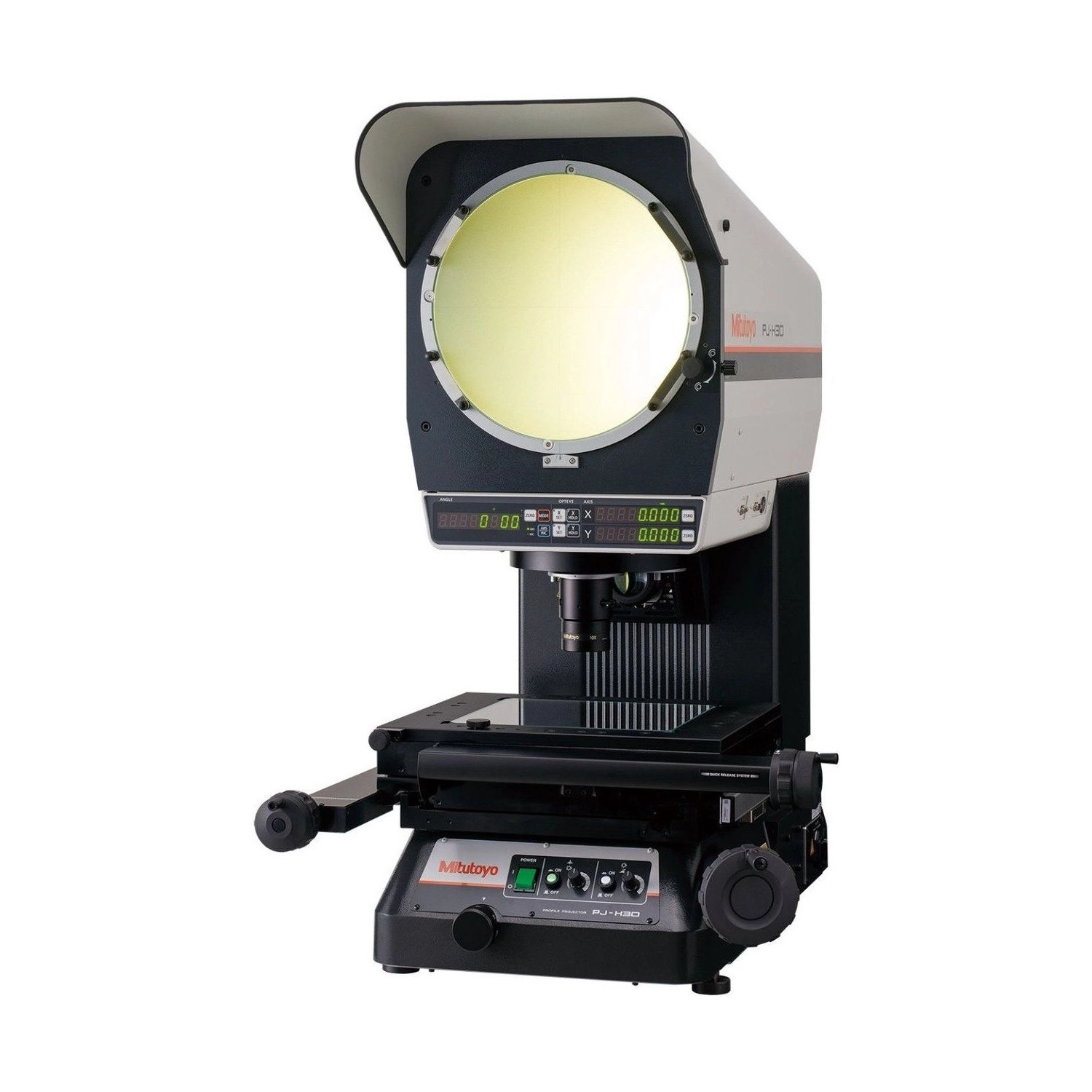

El Proyector de Perfiles PJ-H30 PJ-H30A2010B Mitutoyo 303-717-13 es de la serie PJ-H30, el modelo de punta de los proyectores PJ, con imágenes proyectadas de brillo y nitidez y unidad principal de alta rigidez con escala lineal. Esta versión tiene mesa de 200 × 100 mm, enfoque manual y contador en mm y pulgadas.

La iluminación reflejada, de serie, combina luz vertical, que pasa por las lentes de proyección, y luz oblicua con ángulo variable, con buena reproducibilidad de colores. Es útil para observar piezas en tres dimensiones, y la exactitud de medición en los ejes X e Y es de (3+0,02L) µm.

La torreta de lentes gira sobre rodamientos de baja fricción y usa montura de bayoneta. La pantalla tiene ø306 mm e imagen erecta, y la caja de la lámpara halógena de 24 V y 150 W sale por fuera, para un cambio rápido incluso con la lámpara caliente. La mesa tiene superficie de 350 × 280 mm y vidrio efectivo de 250 × 150 mm.

Exactitud de (3+0,02L) µm en X e Y
Mesa de 200 × 100 mm
Torreta de lentes en bayoneta
Iluminación vertical y oblicua de serie

Diferenciales

Aspectos destacados del producto

Lo que distingue al 303-717-13 entre los proyectores de perfiles Mitutoyo.

Recorrido largo, pieza mayor.

Manija de pie o sentado.

Lente 10X con montura C.

Exactitud de (3+0,02L) µm.

Colores fieles, pieza en 3D.

Cambio rápido, incluso caliente.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 303-717-13.

200 × 100 mm Mesa

Recorrido X × Y.
(3+0,02L) µm Exactitud XY

L = longitud (mm).
ø306 mm Pantalla

Imagen erecta.
105 mm Altura de la pieza

Máxima.
420 W Consumo

Aproximado.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 303-717-13 es la elección correcta.

Desafío Guardar la imagen a color

La pantalla de proyección muestra la pieza, pero no registra la imagen.

Solución

Con la lente 10X opcional 172-500, de montura C, el PJ-H30A2010B recibe una cámara digital: la pieza aparece en la pantalla y la imagen a color puede guardarse y verse en un monitor.

Desafío Contraste débil en la superficie

La luz halógena de superficie no siempre destaca bien el relieve y el color de la pieza.

Solución

El iluminador circular LED opcional 172-501 del PJ-H30A2010B realza el contraste con buena reproducibilidad de colores, con 17,4 W y vida de 30.000 horas.

Desafío Medir, no solo comparar

Muchos proyectores sirven para observar contorno y comparar con plantilla, pero no para medir con exactitud.

Solución

El PJ-H30A2010B tiene escala lineal y exactitud de (3+0,02L) µm en X e Y.

Desafío Lámpara que se quema durante la inspección

Después de quemarse, la lámpara queda demasiado caliente para cambiarla.

Solución

En el PJ-H30A2010B la caja de la lámpara sale por fuera, y la inspección puede continuar.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 303
Modelo: PJ-H30A2010B
Imagen Proyectada: Direita
Tela con transportador/Diámetro efectivo: ø 306mm (12”)
Tela con transportador/Material de la tela: Vidro com um lado fosco
Pantalla con transportador/Rotación de la pantalla: ±360° (Contador exibe ±370°)
Tela con transportador/Lectura de ángulo: Contador digital (LED), Comutação modo ABS/INC, Zeragem
Tela con transportador/Resolución: 1' ou 0,01° (Selecionavel)
Tela con transportador/Línea de referencia: Líneas sólidas
Lentes Objetivas/Aumento: 10x(Acessório padrão), Opcional: 5x,20x,50x,100x Espelho de meia reflexão para iluminação de superficie integrado,Lentes parfocais.
Lentes Objetivas/Tipo de montura: Baioneta, Torre de 3 posições
Exactitud de ampliación/Contorno: Menos de ±0,1% del aumento nominal
Exactitud de ampliación/Superficie: Menos de ±0,15% da ampliação nominal
Iluminación/Contorno: Lâmpada Halógena (24V, 150W) (No.515530) Zoom telecêntrico, Potenciometro de luminosidade, Filtro de absorção de calor, Ventoinha de refrigeração
Iluminación/Superficie: Lâmpada Halógena (24V, 150W) (No.515530) Iluminação vertical com lentes de condensador ajustável, Potenciometro de luminosidade, Filtro de absorção de calor, Ventoinha de Refrigeração
Resolución para el contador X/Y: 0,001mm/.0001”
Mesa de medición (X×Y): 200×100mm
Exactitud: (3+0.02L)μm L: Comprimento (mm)
Notas y observaciones: Proyector de perfiles PJ-H30 PJ-H30A2010B, enfoque manual, contador en mm y pulgadas. Mesa de 200 × 100 mm con exactitud de (3+0,02L) µm. Torreta de lentes con montura de bayoneta; iluminación halógena de 24 V y 150 W; aprox. 420 W.

Detalles técnicos

Mesa: Superficie de 350 × 280 mm, vidrio efectivo de 250 × 150 mm
Enfoque: Manual, manija oblicua
Lámpara: Caja de cambio rápido, por fuera
Panel lateral: Conectores OPTOEYE, SERIAL y EXT.LOAD
Opcionales: Lente 10X con montura C 172-500 (cámara), iluminador circular LED 172-501

Funciones

Cómo usar el 303-717-13

Preparar

Colocar la pieza en la mesa de 200 × 100 mm, con la liberación rápida en X e Y.

Ajustar

Enfocar con la manija oblicua y girar la torreta hasta la lente de proyección correcta.

Observar

Usar contorno, luz vertical u oblicua, con brillo continuo.

Medir y enviar

Leer X, Y y ángulo en el contador LED y mandar por RS-232C.

Transmisión de datos

El contador digital del PJ-H30A2010B envía cada valor de ángulo y de X/Y por la salida RS-232C. El panel lateral tiene los conectores OPTOEYE, SERIAL y EXT.LOAD. Los accesorios de abajo son los que indica el folleto FVP-232. Todos son opcionales.

Procesamiento 2D: QM-Data200 tipo base 264-160-11 o tipo brazo 264-161-11, con el cable RS-232C cruzado 12AAA807
Detección de borde: OPTOEYE 200 332-161, con el detector de conexión 12AAE671
Gestión de datos: MeasurLink, en un PC

Variantes de la serie

Proyectores de perfiles disponibles en la tienda

Código	Modelo	Mesa (X × Y)	Destacado
302-801-10	PJ-P1010A	100 × 100 mm	LED
302-802-10	PJ-P2010A	200 × 100 mm	LED
303-716-13	PJ-H30A1010B	100 × 100 mm	Halógena, escala lineal
303-717-13 (este)	PJ-H30A2010B	200 × 100 mm	Halógena, escala lineal
172-868-11	PH-3515F	254 × 152 mm	Mesa para 45 kg

Artículos incluidos

Proyector de perfiles PJ-H30A2010B (unidad principal con mesa de medición)
Lente de proyección 10X

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la mesa del PJ-H30A2010B (303-717-13)?

200 × 100 mm de recorrido, superficie de 350 × 280 mm y vidrio efectivo de 250 × 150 mm, con liberación rápida en X e Y.

¿Qué diferencia al PJ-H30A2010B (303-717-13) en la serie PJ?

Es de la PJ-H30, el modelo de punta: imagen brillante y nítida, unidad de alta rigidez con escala lineal y exactitud de (3+0,02L) µm en X e Y.

¿Se puede conectar una cámara al PJ-H30A2010B (303-717-13)?

Sí, con la lente de proyección 10X opcional 172-500, que tiene montura C para cámara digital compatible. La imagen es invertida en la cámara.

¿Cómo es el enfoque del PJ-H30A2010B (303-717-13)?

Manual, con manija oblicua que permite operar de pie o sentado. Las versiones PJ-H30D tienen enfoque motorizado.

¿Cuál es la iluminación del PJ-H30A2010B (303-717-13)?

Lámpara halógena de 24 V y 150 W en el contorno y en la superficie, con ajuste continuo de brillo y arranque suave; el consumo es de cerca de 420 W.

¿El PJ-H30A2010B (303-717-13) envía los datos?

Sí. El contador digital LED, con resolución de 0,001 mm o 0,0001 pulg, envía cada valor por la salida RS-232C.
