Name: Proyector de Perfil Horizontal - PH-3515F - 172-868A
Brand: Mitutoyo
SKU: 172-868-11

SKU: 172-868-11

Cantidad

Sobre el producto

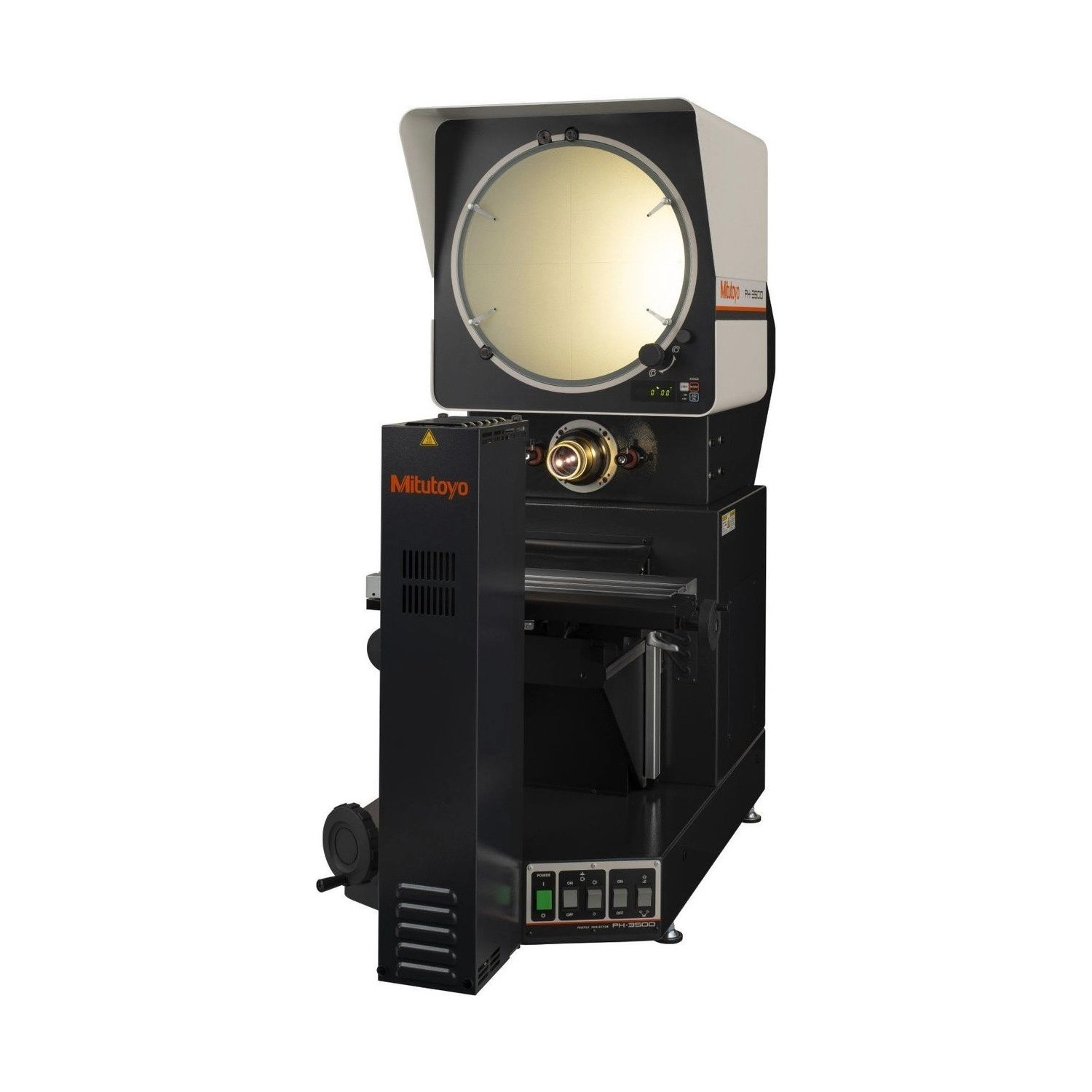

El Proyector de Perfiles PH-3515F Mitutoyo 172-868-11 es el modelo de 100 V del proyector que es estándar en la industria de herramientas de corte: sirve para observar el contorno y medir herramientas con filos, como fresas de punta y sierras, además de tornillos, resortes y piezas parecidas.

La mesa, de alta rigidez, tiene recorrido largo de 254 × 152 mm y admite hasta 45 kg, lo que permite medir piezas largas y pesadas. La imagen proyectada es erecta, en una pantalla de vidrio pulido de ø353 mm, y la mesa tiene liberación rápida en el eje X, giro de ±10° y cola de milano para los soportes.

La iluminación es halógena de 150 W, con zoom telecéntrico, filtro de absorción de calor y brillo en dos etapas. Los contadores X e Y no vienen integrados: para leer y procesar las coordenadas, Mitutoyo indica el QM-Data200 o el contador KA-212, vendidos aparte.

Mesa de 254 × 152 mm para 45 kg
Imagen erecta, pantalla de ø353 mm
Estándar para herramientas de corte
Versión de 100 V

Diferenciales

Aspectos destacados del producto

Lo que distingue al 172-868-11 entre los proyectores de perfiles Mitutoyo.

Fresas de punta y sierras.

Piezas largas y pesadas.

En la misma orientación de la pieza.

Vidrio pulido.

Para herramientas con centro.

Ajuste de rotación de la mesa.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 172-868-11.

254 × 152 mm Mesa

Recorrido X × Y.
45 kg Carga

Máxima.
ø353 mm Pantalla

Vidrio pulido.
ø340 mm Diámetro

Máximo de medición.
150 kg Peso

Unidad principal.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 172-868-11 es la elección correcta.

Desafío Inspeccionar filos de herramientas

Las fresas de punta y las sierras tienen perfiles que necesitan verse ampliados.

Solución

El PH-3515F es el proyector estándar de la industria de herramientas de corte, con soportes de punta (172-001) y de cortador (172-002).

Desafío Pieza larga y pesada

Las mesas pequeñas no soportan ejes y piezas largas.

Solución

La mesa del PH-3515F tiene 254 × 152 mm de recorrido y admite hasta 45 kg.

Desafío Imagen que confunde la dirección

En imágenes invertidas, el operador mueve la pieza hacia el lado contrario del que ve.

Solución

El PH-3515F proyecta la imagen erecta: la orientación vertical y el desplazamiento acompañan a la pieza.

Desafío Procesar las coordenadas

El proyector no trae contador X/Y integrado.

Solución

Con el QM-Data200 o el KA-212, vendidos aparte, el PH-3515F pasa a leer y procesar coordenadas.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 172
Modelo: PH-3515F
Imagen Proyectada: Erecta (invertida en sentido horizontal)
Tela con transportador/Diámetro efectivo: ø353mm (13.9”)
Tela con transportador/Material de la tela: Vidrio pulido
Pantalla con transportador/Rotación de la pantalla: ±360° (Contador exibe ±370°)
Tela con transportador/Lectura de ángulo: Contador digital (LED), Comutação modo ABS/INC, Zeragem
Tela con transportador/Resolución: 1' ou 0,01° (Selecionavel)
Tela con transportador/Línea de referencia: 90°, líneas sólidas
Lentes Objetivas/Aumento: 10X (Acessório padrão), 5X(Somente para PH-3515F), 20X, 50X, 100X
Lentes Objetivas/Tipo de montura: Roscada
Exactitud de ampliación/Contorno: Menos de ±0,1% del aumento nominal
Exactitud de ampliación/Superficie: Menos de ±0,15% da ampliação nominal
Iluminación/Contorno: Lâmpada Halógena (24V, 150W) (No.515530) Zoom telecentrico, Chave seletora de brilho de 2 fases (Alto/Baixo) Filtro de absorção de calor, Ventoinha de refrigeração
Iluminación/Superficie: Lâmpada Halógena (24V, 150W) (No.515530) Zoom telecentrico, Chave seletora de brilho de 2 fases (Alto/Baixo) Filtro de absorção de calor, Ventoinha de refrigeração
Mesa de medición (X×Y): 254×152mm
Notas y observaciones: Proyector de perfiles PH-3515F (100 V), estándar para herramientas de corte: mesa de 254 × 152 mm para hasta 45 kg, imagen erecta y pantalla de ø353 mm. Contadores X e Y aparte (QM-Data200 o KA-212); 150 kg; aprox. 410 W.

Detalles técnicos

Mesa: Superficie de 450 × 146 mm, dos colas de milano (paso de 43 mm), liberación rápida solo en X
Lectura de giro: Mínimo de 30'
Enfoque: Por la unidad de la mesa, manual
Accesorios de la mesa: Soporte de punta 172-001, soporte de cortador 172-002, morsa giratoria 172-144, bloque en V 172-234
Alimentación: 100 V CA, cable de 2 m

Funciones

Cómo usar el 172-868-11

Montar

Sujetar la herramienta en el soporte de punta o de cortador, en la cola de milano de la mesa.

Posicionar

Mover la mesa de 254 × 152 mm, con liberación rápida en X y giro de hasta ±10°.

Iluminar

Elegir contorno o superficie y el brillo en dos etapas.

Medir

Comparar el perfil en la pantalla de ø353 mm, o leer las coordenadas con el QM-Data200 o el KA-212.

Variantes de la serie

Proyectores de perfiles disponibles en la tienda

Código	Modelo	Mesa (X × Y)	Destacado
302-801-10	PJ-P1010A	100 × 100 mm	LED
302-802-10	PJ-P2010A	200 × 100 mm	LED
303-716-13	PJ-H30A1010B	100 × 100 mm	Halógena, escala lineal
303-717-13	PJ-H30A2010B	200 × 100 mm	Halógena, escala lineal
172-868-11 (este)	PH-3515F	254 × 152 mm	Mesa para 45 kg

Artículos incluidos

Proyector de perfiles PH-3515F (unidad principal con mesa de medición)
Conjunto de lentes de proyección 10X

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el PH-3515F (172-868-11)?

Para observar contorno y medir herramientas con filos, como fresas de punta y sierras, además de tornillos y resortes. Es el proyector estándar en la industria de herramientas de corte.

¿Cuál es la mesa del PH-3515F (172-868-11)?

Recorrido de 254 × 152 mm, superficie de 450 × 146 mm, carga máxima de 45 kg y diámetro máximo de medición de ø340 mm, con giro de ±10°.

¿Qué lentes usa el PH-3515F (172-868-11)?

La de 10X viene como estándar; 5X, 20X, 50X y 100X son opcionales, con montura roscada.

¿El PH-3515F (172-868-11) tiene contador de coordenadas?

No integrado. Mitutoyo indica el QM-Data200 o el contador KA-212, vendidos aparte; el KA-212 pide cerca de 300 mm libres a la derecha de la unidad.

¿Cuál es el voltaje del PH-3515F (172-868-11)?

Este código, 172-868-11, es la versión de 100 V; la de 200 V es la 172-868-12. El consumo es de cerca de 410 W.

¿La imagen del PH-3515F (172-868-11) es invertida?

Es erecta: la orientación vertical y el desplazamiento son los mismos de la pieza. Solo la orientación horizontal aparece invertida.
