Procesador de datos 2D QM-Data200 - 264-160-13

Procesador de datos 2D QM-Data200 - 264-160-13

Name: Procesador de datos 2D QM-Data200 - 264-160-13
SKU: 264-160-13

SKU: 264-160-13

Cantidad

Sobre el producto

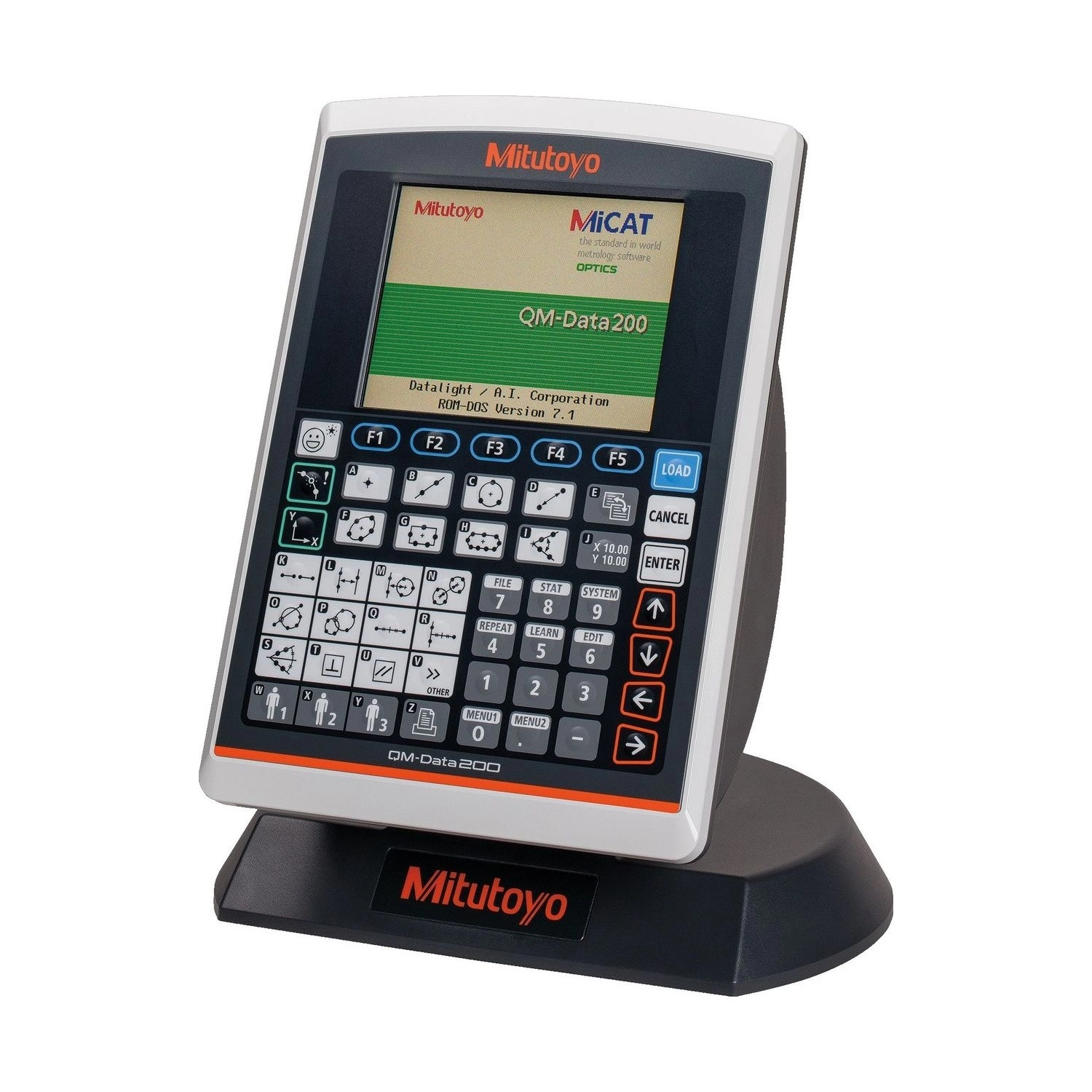

El Procesador de Datos 2D QM-Data200 Mitutoyo 264-160-13 es la versión con base de la unidad que convierte proyectores de perfil y microscopios de medición en sistemas de medición por coordenadas 2D: queda sobre la mesa, apoyado en su propia base.

Lee las escalas X, Y y Z del instrumento con resolución de 0,1 µm y calcula hasta 1000 elementos geométricos, desde punto, recta y círculo hasta elipse, agujeros rectangulares y oblongos, intersecciones y ángulos, sin exigir ajuste de paralelismo de la pieza. La pantalla LCD a color guía al operador paso a paso.

La versión con base sirve para proyectores PJ-PLUS y PJ-H30, para los proyectores PV-5110 y PH-3515F con contador KA-212, para la serie MF/MF-U y para los propios contadores KA-12 y KA-212. Los resultados salen en CSV o formato MUX-10 por la RS-232C, o van a impresora y memoria USB.

Tipo con base
Resolución de 0,1 µm
Hasta 1000 elementos geométricos
Salida RS-232C (CSV y MUX-10)

Diferenciales

Aspectos destacados del producto

Lo que distingue al 264-160-13 en la línea QM-Data200.

LCD a color guía cada paso.

Del punto al agujero oblongo.

Medición por coordenadas 2D.

KA-12 y KA-212, además de los proyectores.

Comandos y programas en íconos.

Por la RS-232C, y memoria USB.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 264-160-13.

Sin ajuste de paralelismo Medición por coordenadas

El QM-Data200 mide por coordenadas 2D y hace cálculos combinados, así que la pieza no necesita quedar paralela al eje de la mesa del proyector o del microscopio. El tiempo de alinear sale de la medición.
Distancia entre agujeros Teclas por patrón

Para la distancia entre los centros de dos agujeros: elegir la tecla círculo-círculo, marcar tres puntos en el primer agujero y tres en el segundo, siguiendo la navegación, y el resultado aparece en la pantalla.
0,1 µm Resolución

Lee hasta tres escalas lineales del instrumento, X, Y y Z. Longitud en mm y ángulo en grados o en grados, minutos y segundos.
Por comando Estadística

Número de datos, máximo, mínimo, promedio, desviación estándar, rango e histograma, calculados por función de medición. El lote sale analizado del propio procesador.
Proyectores y contadores Compatibilidad

La versión con base sirve para proyectores PJ-PLUS y PJ-H30, para los PV-5110 y PH-3515F con contador KA-212, para la serie MF/MF-U y para los contadores KA-12 y KA-212, conectados por el segundo puerto RS-232C.
Teclas de membrana Hecho para la fábrica

El panel usa teclas de membrana de alta durabilidad y componentes electrónicos propios, pensados para la producción. La pantalla a color guía incluso a quien usa el QM-Data200 por primera vez.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 264-160-13 es la elección correcta.

Desafío Calcular a mano la distancia entre agujeros

En el proyector sin procesador, cada medida combinada se vuelve cuenta y anotación.

Solución

El 264-160-13 tiene teclas de medición por patrón, como distancia entre centros de dos círculos.

Desafío Alinear la pieza antes de medir

Sin medición por coordenadas, la pieza debe quedar paralela al eje de la mesa.

Solución

El QM-Data200 mide por coordenadas 2D, sin ajuste de paralelismo.

Desafío Operador que mide por primera vez

Sin guía, cada procedimiento depende de quien ya sabe operar.

Solución

La pantalla a color del 264-160-13 muestra el siguiente paso del procedimiento.

Desafío Anotación manual de resultados

Los resultados escritos a mano generan errores y no alimentan el control estadístico.

Solución

El QM-Data200 calcula la estadística y envía los resultados en CSV o MUX-10.

Desafío El mismo programa en varios procesadores

Rehacer comandos y programas de pieza en cada puesto de la fábrica lleva tiempo y abre espacio a diferencias.

Solución

Los menús del USER MENU del 264-160-13 se guardan en memoria USB y se copian a otras unidades QM-Data200.

Desafío Datos de medición lejos de la gestión de calidad

Los resultados que quedan en el puesto de inspección no llegan al control estadístico.

Solución

El QM-Data200 alimenta MeasurLink, la plataforma de Mitutoyo que recoge los datos en red y hace el control estadístico del proceso.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 264
Modelo: QM-Data200
Unidad de medidas: Longitud: mm; ángulo: grado o grado, minuto y segundo (seleccionable)
Resolución: 0,1 µm
Funciones del programa: Creación, ejecución y edición del proceso de medición
Procesamiento estadístico: Número de mediciones, valor máximo, valor mínimo, valor medio, desviación estándar, rango, histograma
Mostrador: LCD TFT a color con retroiluminación LED
Sensor de detección de bordes: Disponible (para proyectores de perfil con OPTOEYE)
Resultados de medición (Salida de datos): Salida RS-232C (formato CSV y formato MUX-10)
Alimentación: 100 - 240 V CA
Consumo máximo: 17 W
Dimensiones externas (Ancho x Alto x Profundidad): Aprox. 260 (an.) × 242 (prof.) × 310 (alt.) mm, con la base
Salida de Datos: Sí

Detalles técnicos

Elementos geométricos: Hasta 1000: punto, recta, círculo, distancia, elipse, agujero rectangular, agujero oblongo, intersección y ángulo
Entradas y salidas: Hasta 3 entradas de escala lineal (X, Y y Z), 2 puertos RS-232C (PC y contador), OPTOEYE, pedal, impresora y memoria USB
Idiomas de la pantalla: 16, entre ellos portugués y español
Masa: Aprox. 2,9 kg
Modelos compatibles: Proyectores PJ-PLUS y PJ-H30, PV-5110 y PH-3515F (con contador KA-212), serie MF/MF-U, contadores KA-12 y KA-212
Opcionales (catálogo): Sensor de bordes OPTOEYE200 332-161; cable RS-232C 12AAA807

Funciones

Funciones de operación del 264-160-13

Navegación en pantalla

El LCD a color muestra el siguiente paso del procedimiento de medición.

Teclas de medición por patrón

Mediciones como distancia entre centros de dos círculos en pocos toques.

USER MENU

Hasta 3 menús con 9 íconos de comandos, macros y programas, guardados en memoria USB.

Entrada por coordenadas

Usa centros e intersecciones ya calculados como puntos de una nueva medición.

Repeat

Guía al operador hasta el siguiente punto al repetir un programa de pieza.

Estadística

Máximo, mínimo, promedio, desviación estándar, rango e histograma.

Variantes de la serie

Versiones del QM-Data200 disponibles en la tienda

Código	Montaje	Resolución	Modelos compatibles
264-160-13 (este)	Con base	0,1 µm	PJ-PLUS, PJ-H30, PV-5110, PH-3515F, MF/MF-U, contadores KA
264-161-13	Brazo articulado	0,1 µm	PJ-PLUS, PJ-H30, PV-5110, PH-3515F

Artículos incluidos

Procesador de datos 2D QM-Data200 264-160-13, tipo base (unidad principal)

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el procesador de datos QM-Data200 264-160-13?

Para medir por coordenadas 2D en proyectores de perfil y microscopios de medición: lee las escalas del instrumento y calcula hasta 1000 elementos geométricos.

¿Cuál es la diferencia entre el QM-Data200 264-160-13 y el 264-161-13?

El 264-160-13 es la versión con base; el 264-161-13 se monta en un brazo articulado. La versión con base también sirve para la serie MF/MF-U y los contadores KA-12 y KA-212.

¿Con qué instrumentos funciona el QM-Data200 264-160-13?

Proyectores PJ-PLUS y PJ-H30, proyectores PV-5110 y PH-3515F con contador KA-212, la serie MF/MF-U y los contadores KA-12 y KA-212.

¿Cómo envía los resultados el procesador 2D 264-160-13?

Por la RS-232C, en formato CSV o MUX-10, a la PC; también imprime en una impresora opcional y graba en memoria USB.

¿Puedo guardar programas de medición en el QM-Data200 264-160-13?

Sí. El USER MENU guarda hasta 3 menús con 9 íconos de comandos, macros y programas de pieza, y los menús se pueden copiar a una memoria USB.

¿El procesador de datos QM-Data200 264-160-13 calcula estadística?

Sí, por función de medición: número de datos, máximo, mínimo, promedio, desviación estándar, rango e histograma.

¿Tengo que alinear la pieza en el proyector para usar el QM-Data200 264-160-13?

No. Mide por coordenadas 2D y hace cálculos combinados sin exigir ajuste de paralelismo.

¿El procesador 2D 264-160-13 acepta pedal y sensor de bordes?

Sí. Tiene entrada para pedal opcional, para el sensor de bordes OPTOEYE y para impresora opcional, además de la memoria USB.
