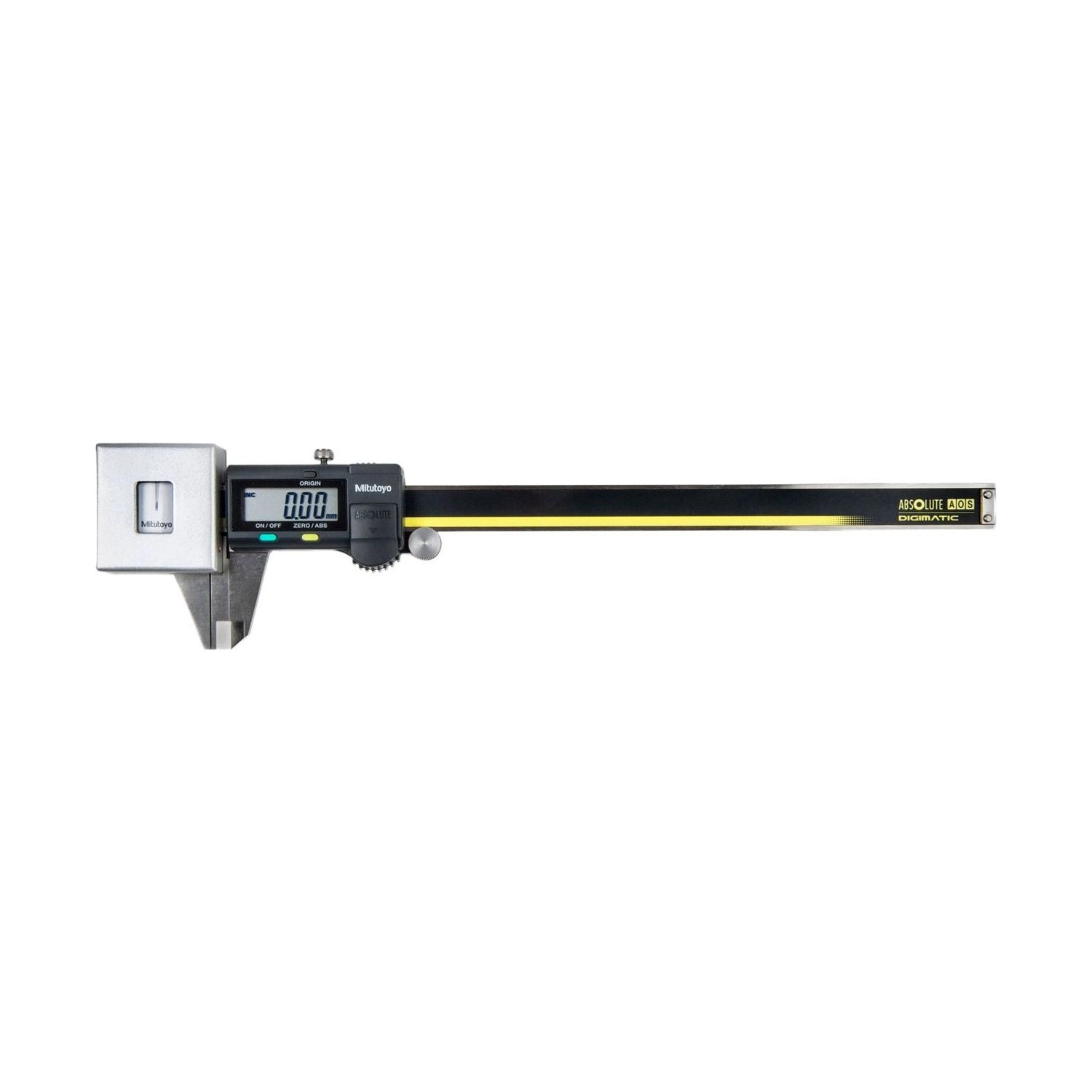

  • Pie de Metro Digital ABSOLUTE Mitutoyo 180 mm 0,01 mm de Fuerza Constante 573...

Pie de Metro Digital ABSOLUTE Mitutoyo 180 mm 0,01 mm de Fuerza Constante 573-191-30

SKU: 573-191-30
Pie de Metro digital ABSOLUTE de aplicación especial Mitutoyo 180 mm 0,01 mm 573-191-30: aplica fuerza de medición ligera y constante para piezas blandas o deformables. Con salida de datos; lectura digital, escala ABSOLUTE.
Sobre el producto

El Pie de Metro Digital ABSOLUTE Mitutoyo 573-191-30 pertenece a la Serie 573, la línea de calibres digitales para aplicaciones especiales de Mitutoyo. Tiene un rango de medición de 0-180mm, resolución de 0,01mm, tecnología ABSOLUTE de escala inductiva electromagnética y protección IP67 (modelos -20) contra líquidos y polvo.

La Serie 573 reúne modelos con geometrías de mordaza específicas para mediciones difíciles —mordazas tipo punta, cuchilla, deslizante (offset), puntas para ranuras, además de versiones para medición interna en lugares de difícil acceso, medición entre centros y de tubos. Al encenderse, el instrumento ya muestra el valor absoluto, sin necesidad de puesta a cero.

Es un modelo con función de salida de datos (Digimatic/SPC), integrable al control estadístico de proceso y a sistemas de gestión de medición.

Resumen técnico
  • Rango 0-180mm, resolución 0,01mm
  • Exactitud ±0,05mm (según el modelo)
  • ABSOLUTE · protección IP67 (modelos -20)
  • Salida de datos (Digimatic/SPC) · aplicaciones especiales
Diferenciales

Destacados del producto

Las principales características del pie de metro digital ABSOLUTE 573-191-30

Aplicaciones especiales

Mordazas tipo punta, cuchilla, deslizante y versiones para ranuras, tubos, medición interna y entre centros.

Tecnología ABSOLUTE

Escala inductiva electromagnética: al encender, ya muestra el valor absoluto, sin necesidad de puesta a cero.

Protección IP67 (modelos -20)

Resistente a líquidos y polvo, adecuado para planta de producción.

Salida de datos (Digimatic/SPC)

Se integra al control estadístico de proceso y a sistemas de gestión.

Medición en lugares difíciles

Geometrías de mordaza desarrolladas para acceder a regiones de difícil alcance.

Operación suave

Movimiento del cursor suave y cómodo en los modelos digitales.

Especificaciones

Principales características

Conozca en detalle las características del pie de metro digital ABSOLUTE 573-191-30

  • Geometrías de mordaza dedicadas APLICACIONES ESPECIALES

    La Serie 573 ofrece mordazas tipo punta, cuchilla, deslizante (offset), puntas para ranuras y versiones para tubos y medición entre centros, cubriendo mediciones que un pie de metro estándar no alcanza.

  • Sistema ABSOLUTE de inducción electromagnética ESCALA ABSOLUTE

    La escala registra la posición de forma absoluta; al encender, el instrumento ya muestra el valor absoluto, sin necesidad de puesta a cero.

  • Protección contra líquidos y polvo IP67 (modelos -20)

    La protección IP67 (modelos -20) permite el uso en entornos expuestos a líquidos refrigerantes, agua y polvo.

  • Salida de datos Digimatic SPC

    El puerto de salida permite transmitir las mediciones para control estadístico de proceso.

  • Acceso a lugares difíciles MEDICIÓN INTERNA

    Modelos específicos fueron desarrollados para medición interna en regiones de difícil acceso.

Soluciones

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 573-191-30 ayuda a eliminar

Desafío Mediciones en geometrías difíciles

Los calibres estándar no acceden a ranuras, resaltes internos, tubos o regiones estrechas.

Solución

La Serie 573 ofrece mordazas dedicadas (punta, cuchilla, deslizante, para ranuras y tubos) para cada aplicación.

Desafío Medición interna en lugares de difícil acceso

Los agujeros y cavidades internas son difíciles de medir con mordazas comunes.

Solución

Modelos específicos de la serie fueron desarrollados para medición interna en lugares de difícil acceso.

Desafío Entorno agresivo de planta

Líquidos y polvo dañan los instrumentos sin protección.

Solución

La protección IP67 (modelos -20) permite el uso directo en producción.

Desafío Pérdida de referencia al apagar

Los instrumentos sin memoria de origen exigen poner a cero en cada uso.

Solución

La tecnología ABSOLUTE mantiene el origen; al encender, ya se muestra el valor absoluto.

Desafío Necesidad de registrar mediciones

El registro manual es lento y propenso a error.

Solución

La salida de datos Digimatic integra el instrumento al control estadístico de proceso (SPC).

Desafío Mediciones por comparación

Comparar piezas exige poner a cero en una posición y volver al valor real.

Solución

El botón ZERO/ABS pone a cero en cualquier posición (INC) y vuelve al modo absoluto (ABS).

Datos Técnicos

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

  • Série: 573
  • Modelo: Fuerza constante
  • Batería: SR44 (acessório padrão para operação inicial)
  • Marca: Mitutoyo
  • Capacidad en milímetros: 180mm
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-180mm
  • Resolución (mm): 0,01mm
  • Exactitud (mm): ±0,05mm
  • Protección IP: Sin protección
  • Material de las Mordazas: Acero inoxidable
  • Tipo de Mordaza: Standard (Low Force)
  • Ajuste Fino: Sí
  • Barra de Profundidad: Standard
  • Salida de Datos: Sim
  • Tecnología: Absolute

Detalles técnicos

  • Escala (patrón de longitud): Encoder lineal inductivo electromagnético ABSOLUTE
  • Protección: IP67 (modelos -20) (IEC 60529)
  • Resolución: 0,01 mm
  • Salida de datos: Sí (Digimatic / SPC)
  • Tipos de mordaza: Punta, cuchilla, deslizante (offset), para ranuras, tubos y medición entre centros (según el modelo)
  • Velocidad máx. de respuesta: Ilimitada

Funciones

Tipos de medición
Medición externa e interna

Según la geometría de la mordaza, mide dimensiones externas, internas y en lugares de difícil acceso.

Mediciones especiales

Versiones para ranuras, tubos, medición entre centros y borde-a-centro, según el modelo.

Recursos y operación
Medición Absoluta (ABS)

Tras encender, las mediciones pueden iniciarse sin puesta a cero, con el origen configurado previamente (botón ORIGIN).

Medición Incremental (INC)

La lectura puede ponerse a cero en cualquier posición con el botón ZERO/ABS, para mediciones por comparación.

Salida de datos (Digimatic)

Puerto de salida para transmisión de las mediciones al SPC.

Alerta de batería baja

La indicación de batería baja alerta al usuario antes de que la medición deje de ser posible.

Encendido/Apagado con origen retenido

Enciende y apaga la pantalla para ahorrar batería; al reencender, la lectura se retoma desde el mismo origen (ABSOLUTE).

Transmisión de datos

El 573-191-30 mide normalmente solo — la salida de datos es un recurso adicional. Para enviar las mediciones a la computadora, elija una de las opciones abajo (todos los ítems se venden por separado en nuestra tienda — haga clic en el producto para ver):

OpciónQué comprarIndicada para
1. Cable USB (Input Tool)06AFM380CEstación fija junto a la computadora — la opción más simple y económica
2. Radiofrecuencia U-WAVE fit con protección IP6702AZF300 + 264-620B + 02AZD810EVarias estaciones · ambiente con fluido de corte
3. Radiofrecuencia U-WAVE fit con aviso sonoro02AZF300 + 264-621B + 02AZD810EVarias estaciones · confirmación audible del envío
4. Bluetooth U-WAVE con protección IP6702AZF300 + 264-624BPC, tablet o celular sin receptor · ambiente con fluido
5. Bluetooth U-WAVE con LED y aviso sonoro02AZF300 + 264-625BPC, tablet o celular · confirmación audible
6. Cable Digimatic 1 m959149Ya posee procesador/colector Digimatic
7. Cable Digimatic 2 m959150Ya posee colector Digimatic · mayor distancia
Opción 1
Cable USB (Input Tool)

Necesita estos ítems: 1× Interfaz Input Tool USB (06AFM380C)

El cable conecta el instrumento al puerto USB y se comporta como un teclado: al presionar el botón DATA, la lectura se "digita" directamente en Excel o en cualquier campo de texto. No exige software adicional (Windows 2000 a 11; también hay modo de puerto COM virtual para integración con sistemas).

Interfaz Input Tool USB de entrada directa ITN - Tipo C - 06AFM380CInterfaz Input Tool USB de entrada directa ITN - Tipo C - 06AFM380CVer producto →
Opción 2
Radiofrecuencia U-WAVE fit con protección IP67

Necesita estos ítems: 3 ítems: 1× unidad de conexión (02AZF300) + 1× transmisor U-WAVE fit IP67 (264-620B) + 1× receptor U-WAVE-R (02AZD810E)

La unidad de conexión se acopla al instrumento y recibe el transmisor, que envía las lecturas por radio (2,4 GHz, alcance aprox. 20 m en línea de vista) al receptor conectado al puerto USB de la computadora. El software U-WAVEPAK (descarga gratuita en el sitio de Mitutoyo) entrega cada lectura como digitación en Excel o en cualquier programa. Un solo receptor atiende hasta 100 transmisores (y hasta 16 receptores por computadora) — ideal para varias estaciones enviando a la misma PC. En esta versión IP67, el transmisor está protegido contra polvo y líquidos — indicado para ambientes con fluido de corte; la confirmación de envío es por LED.

Unidad de Conexión U-Wave Fit Para Transmisor en Calibres Pie de Rey - 02AZF300Unidad de Conexión U-Wave Fit Para Transmisor en Calibres Pie de Rey - 02AZF300Ver producto →Transmisor de Datos Inalámbrico U-WAVE Fit para Calibres Pie de Rey Protección IP67 - 264-620BTransmisor de Datos Inalámbrico U-WAVE Fit para Calibres Pie de Rey Protección IP67 - 264-620BVer producto →Receptor de Datos Inalámbrico Modelo U-WAVE-R - 02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-R - 02AZD810EVer producto →
Opción 3
Radiofrecuencia U-WAVE fit con aviso sonoro

Necesita estos ítems: 3 ítems: 1× unidad de conexión (02AZF300) + 1× transmisor U-WAVE fit con aviso sonoro (264-621B) + 1× receptor U-WAVE-R (02AZD810E)

Funciona como la Opción 2: misma radio de 2,4 GHz con alcance aprox. de 20 m, receptor USB en la computadora, software U-WAVEPAK gratuito (la lectura entra como digitación en Excel) y capacidad de hasta 100 transmisores por receptor. La diferencia está en el transmisor: esta versión confirma cada envío con LED y señal sonora (buzzer) — útil en producción, cuando el operador no mira la pantalla en cada medición. No posee la protección IP67.

Unidad de Conexión U-Wave Fit Para Transmisor en Calibres Pie de Rey - 02AZF300Unidad de Conexión U-Wave Fit Para Transmisor en Calibres Pie de Rey - 02AZF300Ver producto →Transmisor de Datos Inalámbrico U-WAVE Fit Para Calibres Pie de Rey - 264-621BTransmisor de Datos Inalámbrico U-WAVE Fit Para Calibres Pie de Rey - 264-621BVer producto →Receptor de Datos Inalámbrico Modelo U-WAVE-R - 02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-R - 02AZD810EVer producto →
Opción 4
Bluetooth U-WAVE con protección IP67

Necesita estos ítems: 2 ítems: 1× unidad de conexión (02AZF300) + 1× transmisor U-WAVE Bluetooth IP67 (264-624B)

La unidad de conexión se acopla al instrumento y recibe el transmisor Bluetooth, que se vincula directamente con la computadora, tablet o celular por Bluetooth 4.2 Low Energy (alcance aprox. 16 m en línea de vista, 10 m en ambiente fabril) — sin necesidad de receptor. Software gratuito U-WAVEPAK-BW (Windows) o aplicación U-WAVEPAK-BM (Android/iOS). Hasta 7 transmisores por computadora. En esta versión IP67, el transmisor está protegido contra polvo y líquidos (fluido de corte); la confirmación de envío es por LED.

Unidad de Conexión U-Wave Fit Para Transmisor en Calibres Pie de Rey - 02AZF300Unidad de Conexión U-Wave Fit Para Transmisor en Calibres Pie de Rey - 02AZF300Ver producto →Transmisor de Datos Inalámbrico U-WAVE Bluetooth para Calibres 264-624B protección IP67 contra polvo y líquidoTransmisor de Datos Inalámbrico U-WAVE Bluetooth para Calibres 264-624B protección IP67 contra polvo y líquidoVer producto →
Opción 5
Bluetooth U-WAVE con LED y aviso sonoro

Necesita estos ítems: 2 ítems: 1× unidad de conexión (02AZF300) + 1× transmisor U-WAVE Bluetooth con LED y aviso sonoro (264-625B)

Funciona como la Opción 4: Bluetooth 4.2 Low Energy directo en la computadora, tablet o celular (alcance aprox. 16 m en línea de vista, 10 m en ambiente fabril), sin receptor, con software U-WAVEPAK-BW (Windows) o aplicación U-WAVEPAK-BM (Android/iOS) gratuitos y hasta 7 transmisores por computadora. La diferencia está en el transmisor: confirma cada envío con LED y señal sonora — práctico cuando el instrumento queda lejos de la pantalla. No posee la protección IP67.

Unidad de Conexión U-Wave Fit Para Transmisor en Calibres Pie de Rey - 02AZF300Unidad de Conexión U-Wave Fit Para Transmisor en Calibres Pie de Rey - 02AZF300Ver producto →Transmisor de Datos Inalámbrico U-WAVE Bluetooth para Calibres 264-625B LED y señal sonoraTransmisor de Datos Inalámbrico U-WAVE Bluetooth para Calibres 264-625B LED y señal sonoraVer producto →
Opción 6
Cable Digimatic 1 m

Necesita estos ítems: 1× cable de comunicación con botón DATA (959149, 1 m)

Conecta el instrumento directamente a un procesador/colector de datos Digimatic (como el DP-1VA Logger) o a una interfaz multiplexora — indicado para quien ya utiliza esos equipos. El botón DATA en el propio cable dispara el envío de la lectura exhibida.

Cable de comunicación recto estándar con botón DATOS-1m - 959149Cable de comunicación recto estándar con botón DATOS-1m - 959149Ver producto →
Opción 7
Cable Digimatic 2 m

Necesita estos ítems: 1× cable de comunicación con botón DATA (959150, 2 m)

Misma función de la Opción 6, con cable más largo (2 m) — para cuando el procesador/colector queda más lejos del instrumento.

Cable de comunicación recto estándar con botón DATOS-2m - 959150Cable de comunicación recto estándar con botón DATOS-2m - 959150Ver producto →

Variaciones de la serie

Código Capacidad Exactitud
573-191-30 (este) 180 mm ±0,05mm
573-601-20 150 mm ±0,02mm
573-602-20 200 mm ±0,02mm
573-604-20 300 mm ±0,03mm
573-621-20 150 mm ±0,02mm
573-622-20 150 mm ±0,02mm
573-625-20 150 mm ±0,02mm
573-626-20 150 mm ±0,02mm
573-634-20 150 mm ±0,02mm
573-635-20 150 mm ±0,02mm
573-651-20 150 mm ±0,03mm
573-652-20 150 mm ±0,03mm
573-661-20 150 mm ±0,05mm
573-701-20 150 mm / 6" ±0,02mm
573-702-20 200 mm / 8" ±0,02mm
573-704-20 300 mm / 12" ±0,03mm
573-608-20 310 mm ±0,04mm
573-642-20 200 mm ±0,05mm
573-645-20 160 mm ±0,05mm
573-716-20 200 mm ±0,1mm
573-718-20 200 mm ±0,1mm
573-646-20 170 mm ±0,03mm

Ítems incluidos

  • Pie de Metro Digital ABSOLUTE 180 mm (573-191-30)
  • Batería
  • Manual del usuario
  • Certificado de inspección
  • Certificado de garantía
Importante: el instrumento incluye solamente los ítems listados arriba. Los accesorios de transmisión de datos (cable USB, transmisores U-WAVE y cables Digimatic) se venden por separado — para usar la salida de datos, elija una de las opciones en la pestaña Transmisión de datos.
Preguntas frecuentes

Preguntas y Respuestas

¿Cuándo elegir el 573-191-30?

El 573-191-30 es el pie de metro digital ABSOLUTE de fuerza constante (baja fuerza de medición) de la Serie 573: aplica una fuerza de medición ligera y constante, ideal para piezas blandas, finas o deformables que se distorsionan bajo la presión de un pie de metro común. Resolución 0,01 mm, con salida de datos.

¿Cómo mide el 573-191-30?

La fuerza de medición reducida y constante evita aplastar o flexionar piezas delicadas (cauchos, plásticos finos, láminas), dando lecturas repetibles.

¿Cuál es la diferencia del 573-191-30 con un pie de metro universal?

El universal tiene mordazas rectas para medidas comunes; el 573-191-30 tiene geometría especial para la aplicación anterior, donde las mordazas rectas no alcanzan o no apoyan correctamente.

¿Para qué sirve la salida de datos del 573-191-30?

La salida Digimatic del 573-191-30 envía la lectura directo a la computadora o colector (cable USB, U-WAVE inalámbrico o cable Digimatic), eliminando la digitación manual en el control de proceso.

¿En qué ambiente trabaja el 573-191-30?

El 573-191-30 es la versión estándar (sin protección IP), para ambiente seco de banco y piso de fábrica.

¿Cómo funciona la escala ABSOLUTE del 573-191-30?

La escala ABSOLUTE guarda el origen incluso después de apagar: el 573-191-30 enciende y ya mide, sin re-referenciar el cero en cada uso.

¿Cómo garantizar que el 573-191-30 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 573-191-30 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo — protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 573-191-30 necesita calibración periódica?

El 573-191-30 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso — no hay plazo único obligatorio.

Calidad Garantizada

Certificaciones y Conformidades

El 573-191-30 reúne tecnologías y normas Mitutoyo de precisión y calidad.

Sistema ABSOLUTE
Sistema ABSOLUTE

Escala electrónica de lectura directa de la posición absoluta. No necesita poner a cero el punto de origen después de encender.

Sistema Digimatic
Sistema Digimatic

Tecnología digital Digimatic de Mitutoyo, estándar de lectura digital de la línea de instrumentos de medición.

Certificado de Inspección
Certificado de Inspección

Incluye los datos de inspección del instrumento, para un uso con confianza y trazabilidad a la norma.
