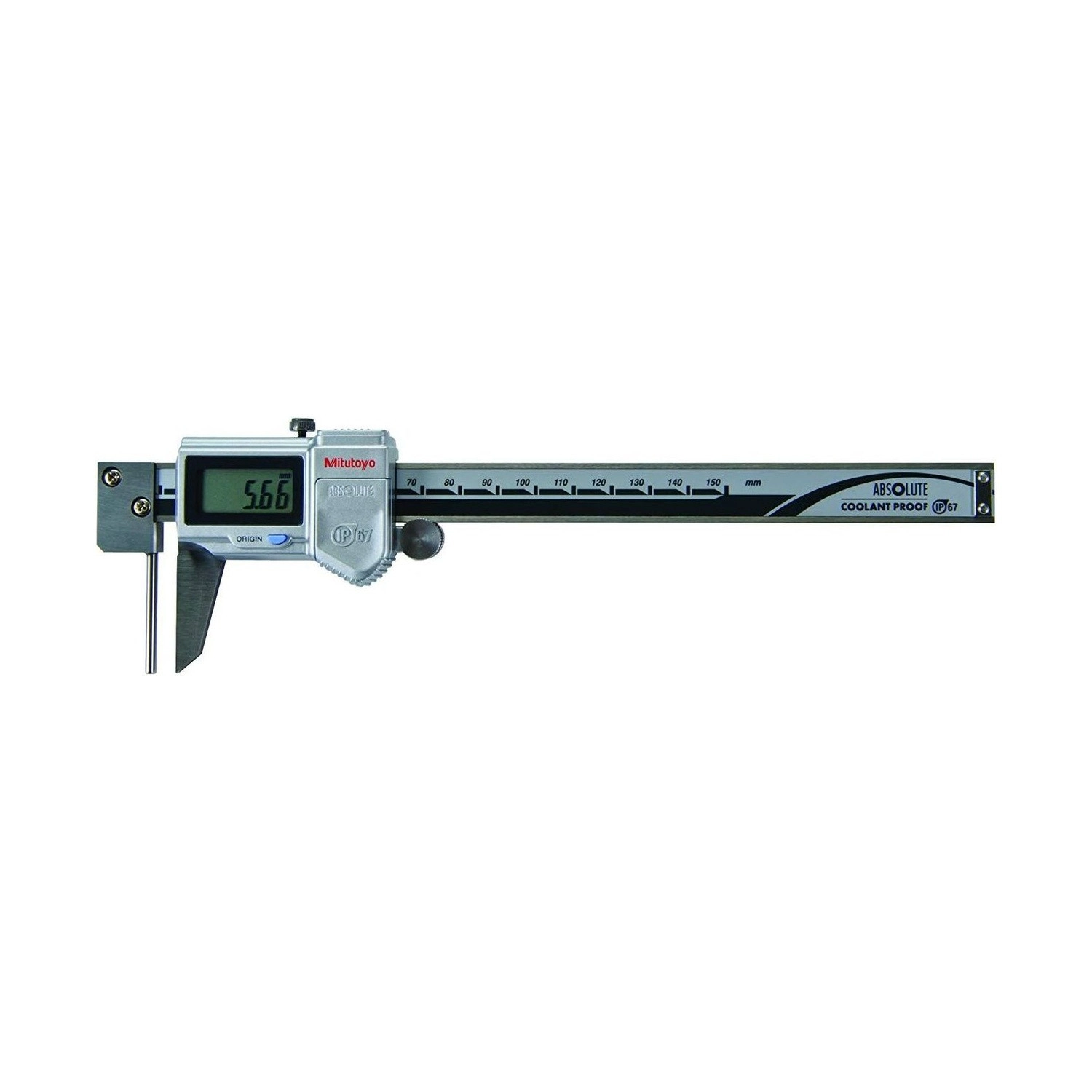

Pie de Metro Digital ABSOLUTE Mitutoyo 150 mm 0,01 mm para Medición de Espesor de Tubos 573-661-20 IP67 - Tienda Oficial | Producto Original Pie de Metro Digital ABSOLUTE Mitutoyo 150 mm 0,01 mm para Medición de Espesor de Tubos 573-661-20 IP67 - Tienda Oficial | Producto Original
Video
Pie de Metro Digital ABSOLUTE Mitutoyo 150 mm 0,01 mm para Medición de Espesor de Tubos 573-661-20 IP67 - Tienda Oficial | Producto Original

Pie de Metro Digital ABSOLUTE Mitutoyo 150 mm 0,01 mm para Medición de Espesor de Tubos 573-661-20 IP67

SKU: 573-661-20

Garantía
Producto original Mitutoyo
Accesorios incluidos
Estuche y manual
Compra Segura
100% protegida
Sobre el producto

Modelo para medición de tubos de la Serie 573: la mordaza fija, montada en la regla, es una barra redonda de ø3 mm que entra en el tubo y facilita medir el espesor de la pared. Sirve para tubos con diámetro interno mayor que ø3 mm.

Tiene un rango de medición de 0-150 mm, resolución de 0,01 mm, exactitud de ±0,05 mm, escala ABSOLUTE inductiva electromagnética y protección IP67 contra líquidos y polvo. Al encenderse, la lectura parte del origen ya grabado, sin necesidad de ajustarlo de nuevo.

Es un modelo con función de salida de datos (Digimatic/SPC), integrable al control estadístico de proceso y a sistemas de gestión de medición.

Resumen técnico
  • Rango 0-150 mm, resolución 0,01 mm
  • Exactitud ±0,05 mm
  • Espesor de pared de tubos · mordaza fija redonda de ø3 mm
  • ABSOLUTE · IP67 · salida de datos (Digimatic/SPC)

Destacados del producto

Las principales características del pie de metro digital ABSOLUTE 573-661-20

Espesor de tubos

Mide la pared de tubos con agujero mayor que ø3 mm, por dentro y por fuera.

Tecnología ABSOLUTE

Escala inductiva electromagnética: el origen queda grabado y el instrumento mide apenas se enciende.

Protección IP67

Resistente a líquidos y polvo, adecuado para planta de producción.

Salida de datos (Digimatic/SPC)

Se integra al control estadístico de proceso y a sistemas de gestión.

Mordaza fija redonda

Barra redonda de ø3 mm que entra en el tubo y se apoya en la curva interna.

Operación suave

El cursor se desliza de forma suave y cómoda.

Principales características

Conozca en detalle las características del pie de metro digital ABSOLUTE 573-661-20

  • Mordaza fija en barra redonda de ø3 mm TUBOS

    La mordaza fija del 573-661-20 es una barra redonda de ø3 mm (dibujo del catálogo), que se apoya en la curva interna del tubo; la otra mordaza, de 3,5 mm de espesor, toca por fuera (catálogo Mitutoyo y ficha Mitutoyo Europa).

  • Sistema ABSOLUTE de inducción electromagnética ESCALA ABSOLUTE

    La escala registra la posición de forma absoluta. Con el origen configurado una vez con el botón ORIGIN, cada vez que el 573-661-20 se enciende la lectura ya parte de él, sin ajuste en cada uso.

  • Protección contra líquidos y polvo IP67

    La protección IP67 (IEC 60529) permite usar el 573-661-20 en presencia de fluido de corte, agua y polvo. Después del uso, el catálogo Mitutoyo recomienda aplicar anticorrosivo al instrumento.

  • Salida de datos Digimatic SPC

    El puerto de salida envía las mediciones al control estadístico de proceso, por cable USB, transmisor inalámbrico U-WAVE o cable Digimatic, que se venden por separado.

  • Para tubos desde ø3 mm DIÁMETRO DEL TUBO

    Sirve para tubos cuyo agujero supera ø3 mm, en el rango de 0 a 150 mm, con exactitud de ±0,05 mm (catálogo Mitutoyo). El cursor tiene rodillo para el avance con el pulgar (ficha Mitutoyo Europa).

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 573-661-20 ayuda a eliminar

Desafío Pared curva

Las mordazas planas de un pie de metro común no se apoyan bien en la curva interna del tubo.

Solución

La barra redonda del 573-661-20 se apoya en la curva interna, y el valor de la pared aparece en la pantalla.

Desafío Tubos de agujero pequeño

La medición tiene que caber en el agujero del tubo.

Solución

El 573-661-20 sirve para tubos con diámetro interno mayor que ø3 mm (catálogo Mitutoyo).

Desafío Entorno agresivo de planta

Líquidos y polvo dañan los instrumentos sin protección.

Solución

La protección IP67 permite el uso directo en producción.

Desafío Pérdida de referencia al apagar

Los instrumentos sin memoria de origen exigen poner a cero en cada uso.

Solución

La tecnología ABSOLUTE mantiene el origen; el valor absoluto aparece apenas se enciende.

Desafío Necesidad de registrar mediciones

El registro manual es lento y propenso a error.

Solución

La salida de datos Digimatic integra el instrumento al control estadístico de proceso (SPC).

Desafío Mediciones por comparación

Comparar piezas exige poner a cero en una posición y volver al valor real.

Solución

El botón ZERO/ABS pone a cero en cualquier posición (INC) y vuelve al modo absoluto (ABS).

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

  • Serie: 573
  • Modelo: Medición de tubos
  • Vida útil de la batería: Aprox. 5 años
  • Batería: SR44 (accesorio estándar para operación inicial)
  • Marca: Mitutoyo
  • Capacidad en milímetros: 150mm
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-150mm
  • Resolución (mm): 0,01mm
  • Exactitud (mm): ±0,05mm
  • Protección IP: IP67
  • Material de las Mordazas: Acero inoxidable
  • Tipo de Mordaza: Espesor de Tubos (Tube Thickness)
  • Ajuste Fino: Sí
  • Barra de Profundidad: Sin barra
  • Salida de Datos: Sí
  • Tecnología: Absolute

Detalles técnicos

  • Escala (patrón de longitud): Encoder lineal inductivo electromagnético ABSOLUTE
  • Mordaza fija: Barra redonda de ø3 mm (dibujo del catálogo)
  • Mordaza móvil: 3,5 mm de espesor (dibujo del catálogo)
  • Diámetro interno del tubo: Mayor que ø3 mm
  • Pantalla: LCD, dígitos de 9 mm
  • Rodillo: Sí
  • Velocidad máx. de respuesta: Ilimitada
  • Apagado automático: Después de 20 min sin uso

Funciones

Tipos de medición
Pared de tubos

Con la barra redonda por dentro del tubo y la otra mordaza por fuera, mide el espesor de la pared.

Recursos y operación
Medición Absoluta (ABS)

Tras encender, las mediciones pueden iniciarse sin puesta a cero, con el origen configurado previamente (botón ORIGIN).

Medición Incremental (INC)

La lectura puede ponerse a cero en cualquier posición con el botón ZERO/ABS, para mediciones por comparación.

Salida de datos (Digimatic)

Puerto de salida para transmisión de las mediciones al SPC.

Alerta de batería baja

La indicación de batería baja alerta al usuario antes de que la medición deje de ser posible.

Encendido/Apagado con origen retenido

Enciende y apaga la pantalla para ahorrar batería, y se apaga sola después de 20 minutos sin uso; al reencender, la lectura se retoma desde el mismo origen (ABSOLUTE).

Transmisión de datos

El 573-661-20 mide normalmente solo, la salida de datos es un recurso adicional. En este modelo, los accesorios de transmisión son de la línea a prueba de agua (tipo IP): cables con botón DATA y unidad de conexión U-WAVE que preservan el sellado del conjunto. Elija una de las opciones abajo (todos los ítems se venden por separado en nuestra tienda, haga clic en el producto para ver):

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AFM380AQuien quiere empezar a registrar mediciones en la computadora con la menor inversión y cero configuración.
2. Inalámbrico por radiofrecuencia, transmisor IP6702AZF310 + 264-620B + 02AZD810EPuestos de trabajo con refrigerante donde la computadora queda lejos del instrumento, transmisor con la misma protección a prueba de agua del calibre.
3. Inalámbrico por radiofrecuencia, transmisor con aviso sonoro02AZF310 + 264-621B + 02AZD810EQuien prioriza la confirmación audible de cada envío y trabaja en área sin salpicadura directa sobre el transmisor.
4. Inalámbrico por Bluetooth, transmisor IP6702AZF310 + 264-624BRecolección en tablet o celular en el piso de fábrica, sin hardware extra en la computadora.
5. Inalámbrico por Bluetooth, transmisor con aviso sonoro02AZF310 + 264-625BQuien recolecta por Bluetooth y quiere confirmación audible, en área sin salpicadura directa sobre el transmisor.
6. Cable Digimatic a prueba de agua, 1 m05CZA624Quien ya usa procesador de datos o multiplexor Digimatic y necesita el cable IP de 1 m.
7. Cable Digimatic a prueba de agua, 2 m05CZA625Quien necesita el alcance extra de cable hasta el equipo Digimatic ya existente.
Opción 1
Cable USB directo (Input Tool)

Necesita estos ítems: Interfaz Input Tool USB con conector a prueba de agua (06AFM380A)

El camino más simple: el cable conecta el puerto Digimatic del calibre a un puerto USB de la computadora y el instrumento pasa a comportarse como un teclado: a cada toque del botón DATA (en el propio cable, del tipo a prueba de agua), el valor aparece en la celda abierta de Excel o de cualquier software, sin instalar programa alguno. Compatible con Windows.

Opción 2
Inalámbrico por radiofrecuencia, transmisor IP67

Necesita estos ítems: Unidad de conexión U-WAVE fit (02AZF310) + transmisor U-WAVE fit IP67 (264-620B) + receptor U-WAVE-R (02AZD810E)

La unidad de conexión sustituye la tapa del puerto Digimatic y mantiene el sellado; el transmisor IP67 envía cada medición por radio al receptor conectado a la computadora (alcance típico de hasta 20 m). El software U-WAVEPAK (gratuito, acompaña al receptor) entrega los valores como digitación de teclado. El botón DATA está en la propia unidad de conexión.

Opción 3
Inalámbrico por radiofrecuencia, transmisor con aviso sonoro

Necesita estos ítems: Unidad de conexión U-WAVE fit (02AZF310) + transmisor U-WAVE fit Buzzer (264-621B) + receptor U-WAVE-R (02AZD810E)

Funciona como la Opción 2: radio, mismo receptor, mismo alcance. La diferencia está en el transmisor: la versión Buzzer emite un aviso sonoro confirmando que la medición fue recibida, útil en ambiente ruidoso; a cambio, no tiene la clasificación IP67 del transmisor de la Opción 2.

Opción 4
Inalámbrico por Bluetooth, transmisor IP67

Necesita estos ítems: Unidad de conexión U-WAVE fit (02AZF310) + transmisor U-WAVE fit Bluetooth IP67 (264-624B)

El transmisor Bluetooth no necesita receptor dedicado: conecta directo a computadoras, tablets y celulares con Bluetooth (apps gratuitas U-WAVEPAK-BW/BM para Windows, Android e iOS). Versión IP67, con la misma protección a prueba de agua del instrumento. El botón DATA está en la unidad de conexión.

Opción 5
Inalámbrico por Bluetooth, transmisor con aviso sonoro

Necesita estos ítems: Unidad de conexión U-WAVE fit (02AZF310) + transmisor U-WAVE fit Bluetooth Buzzer (264-625B)

Funciona como la Opción 4: Bluetooth directo a computadora, tablet o celular, sin receptor. La diferencia está en el transmisor: el aviso sonoro confirma cada envío, y la versión Buzzer no tiene la clasificación IP67.

Opción 6
Cable Digimatic a prueba de agua, 1 m

Necesita estos ítems: Cable Digimatic IP con botón DATA, 1 m (05CZA624)

Cable del estándar Digimatic del tipo a prueba de agua, con botón DATA en el conector: conecta el calibre a procesadores de datos Mitutoyo (como el DP-1VA LOGGER) y a sistemas que usan la interfaz Digimatic. No vendemos el procesador en nuestra tienda, esta opción es para quien ya tiene el equipo.

Opción 7
Cable Digimatic a prueba de agua, 2 m

Necesita estos ítems: Cable Digimatic IP con botón DATA, 2 m (05CZA625)

Idéntico a la Opción 6, con 2 metros de largo, para bancos donde el procesador o el sistema de recolección queda más distante del punto de medición.

Variaciones de la serie

Código Capacidad Exactitud
573-191-30 180 mm ±0,05 mm
573-601-20 150 mm ±0,02 mm
573-602-20 200 mm ±0,02 mm
573-604-20 300 mm ±0,03 mm
573-621-20 150 mm ±0,02 mm
573-622-20 150 mm ±0,02 mm
573-625-20 150 mm ±0,02 mm
573-626-20 150 mm ±0,02 mm
573-634-20 150 mm ±0,02 mm
573-635-20 150 mm ±0,02 mm
573-651-20 150 mm ±0,03 mm
573-652-20 150 mm ±0,03 mm
573-661-20 (este) 150 mm ±0,05 mm
573-701-20 150 mm / 6" ±0,02 mm
573-702-20 200 mm / 8" ±0,02 mm
573-704-20 300 mm / 12" ±0,03 mm
573-608-20 310 mm ±0,04 mm
573-642-20 200 mm ±0,05 mm
573-645-20 160 mm ±0,05 mm
573-716-20 200 mm ±0,1 mm
573-718-20 200 mm ±0,1 mm
573-646-20 170 mm ±0,03 mm

Ítems incluidos

  • Pie de Metro Digital ABSOLUTE 150 mm (573-661-20)
  • Batería
  • Manual del usuario
  • Certificado de inspección
  • Certificado de garantía
Importante: el instrumento incluye solamente los ítems listados arriba. Los accesorios de transmisión de datos (cable USB, transmisores U-WAVE y cables Digimatic) se venden por separado: para usar la salida de datos, elija una de las opciones en la pestaña Transmisión de datos.

Video

Preguntas y Respuestas

¿Cuándo elegir el 573-661-20?

Elija el 573-661-20 para medir el espesor de la pared de tubos con agujero mayor que ø3 mm. La mordaza fija es una barra redonda de ø3 mm, que se apoya en la curva interna. Rango 0-150 mm, resolución 0,01 mm, con salida de datos e IP67.

¿Cómo mide el 573-661-20?

La barra redonda del 573-661-20 entra en el tubo y se apoya en la pared por dentro; la otra mordaza toca por fuera, y el valor aparece en la pantalla, con dígitos de 9 mm.

¿Cuál es la diferencia del 573-661-20 con un pie de metro universal?

El universal tiene mordazas planas, que no se apoyan bien en la curva interna del tubo. El 573-661-20 tiene la mordaza fija en barra redonda, hecha para la pared de tubos.

¿Para qué sirve la salida de datos del 573-661-20?

La salida Digimatic del 573-661-20 envía la lectura directo a la computadora o colector (cable USB, U-WAVE inalámbrico o cable Digimatic), eliminando la digitación manual en el control de proceso.

¿El 573-661-20 puede usarse con refrigerante o salpicaduras?

Sí. El 573-661-20 tiene protección IP67 (IEC 60529), resistente a fluido de corte, agua y polvo. Después del uso, aplique anticorrosivo, como recomienda el catálogo Mitutoyo.

¿Cómo funciona la escala ABSOLUTE del 573-661-20?

La escala ABSOLUTE guarda el origen incluso después de apagar: el 573-661-20 enciende y ya mide, sin re-referenciar el cero en cada uso.

¿Cómo garantizar que el 573-661-20 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 573-661-20 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo, protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 573-661-20 necesita calibración periódica?

El 573-661-20 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso, no hay plazo único obligatorio.

Certificaciones y Tecnologías

El 573-661-20 reúne tecnologías y normas Mitutoyo de precisión y calidad.

Sistema ABSOLUTE
Sistema ABSOLUTE

Escala electrónica de lectura directa de la posición absoluta. No necesita poner a cero el punto de origen después de encender.

Sistema Digimatic
Sistema Digimatic

Tecnología digital Digimatic de Mitutoyo, estándar de lectura digital de la línea de instrumentos de medición.

Certificado de Inspección
Certificado de Inspección

Incluye los datos de inspección del instrumento, para un uso con confianza y trazabilidad a la norma.

TÜV Rheinland IP67
TÜV Rheinland IP67

Protección IP67 probada y certificada por TÜV Rheinland, certificado n.º 1111310270 (tuv.com).

Coolant Proof IP67
Coolant Proof IP67

Protección IP67 (IEC 60529): resistente al agua, al aceite y al polvo para uso directo en mecanizado con salpicadura de fluido de corte.

Mitutoyo Quality
Mitutoyo Quality

Estándar de calidad Mitutoyo en cada etapa: diseño, fabricación e inspección final.
