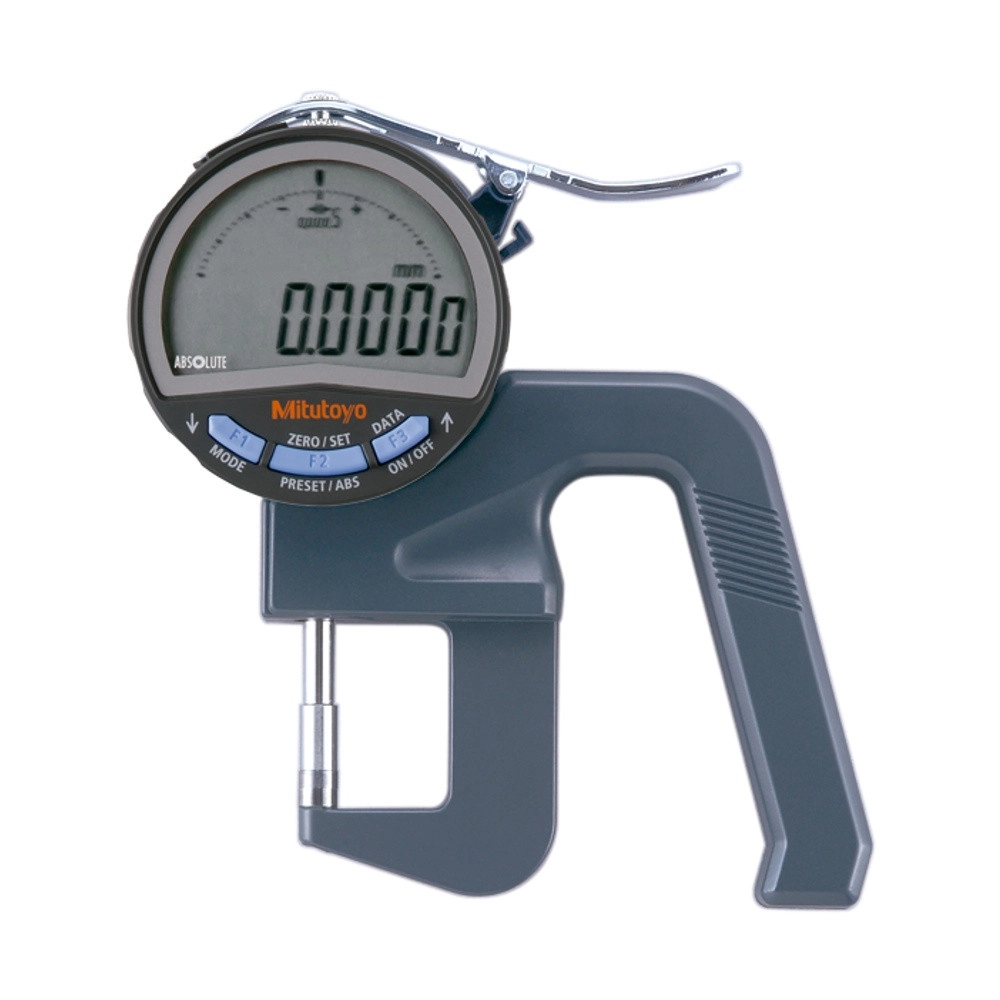

Medidor de Espesor Manual Digital 12mm 0,001mm Modelo Alta Exactitud 547-401A

Medidor de Espesor Manual Digital 12mm 0,001mm Modelo Alta Exactitud 547-401A - Mitutoyo Tienda Oficial | Producto Original

Medidor de Espesor Manual Digital 12mm 0,001mm Modelo Alta Exactitud 547-401A

Name: Medidor de Espesor Manual Digital 12mm 0,001mm Modelo Alta Exactitud 547-401A
Brand: Mitutoyo
SKU: 547-401A

SKU: 547-401A

Cantidad

Sobre el producto

El Medidor de Espesor Digital Mitutoyo 547-401A es el modelo de alta exactitud de la Serie 547: resolución de 0,0005 mm, seleccionable también en 0,001 y 0,01 mm, con exactitud de ±3 µm en un intervalo de 0 a 12 mm. Es la elección cuando la tolerancia del espesor está en micrómetros.

El paralelismo entre punta y yunque es de 3 µm y la fuerza de medición es de hasta 3,5 N. La pantalla tiene 7 dígitos con signo, por la resolución más fina.

A diferencia de los otros de la serie, punta y yunque son de carburo, de ø6,3 mm. Tiene salida de datos tipo SF y usa una pila CR2032, que acompaña al producto.

Resolución 0,0005 mm · intervalo 0 a 12 mm
Exactitud ±3 µm · paralelismo 3 µm
Caras de carburo ø6,3 mm
Salida de datos tipo SF · 7 dígitos

Diferenciales

Destacados del producto

Lo que distingue al 547-401A dentro de la línea de medidores de espesor Series 547 y 7.

Contra ±20 µm del modelo estándar de la serie.

Seleccionable también en 0,001 y 0,01 mm.

Punta y yunque de ø6,3 mm, resistentes al desgaste.

La lectura no cambia según el punto de apoyo en la cara.

Un poco más que los 10 mm del modelo estándar.

Registro de las lecturas directo en la computadora.

Especificaciones

Características principales

Qué significa en la práctica cada número del 547-401A.

0,0005 / 0,001 / 0,01 mm RESOLUCIÓN

El cambio de resolución ajusta la pantalla a la tolerancia del trabajo, sin cambiar de instrumento.
±3 µm EXACTITUD

Es la exactitud para cuando la tolerancia del espesor está en micrómetros.
Carburo, ø6,3 mm CARAS

El único de la serie con caras de carburo en lugar de cerámica.
Hasta 3,5 N FUERZA

Mayor que la de los modelos estándar, de 1,5 N. Conviene considerarlo en material muy blando.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 547-401A es la elección correcta.

Desafío Tolerancia de pocos micrómetros

Con exactitud de ±20 µm, el instrumento estándar no separa material bueno de malo cuando la tolerancia es de micrómetros.

Solución

El 547-401A tiene exactitud de ±3 µm y resolución de 0,0005 mm.

Desafío Un instrumento para varias tolerancias

Trabajos distintos piden resoluciones distintas, y dígitos de más en la pantalla confunden a quien lee.

Solución

El 547-401A alterna la resolución entre 0,0005, 0,001 y 0,01 mm.

Desafío Desgaste de las caras en uso intenso

En medición repetida de material abrasivo, la cara de contacto se gasta y la lectura cambia.

Solución

Punta y yunque del 547-401A son de carburo.

Desafío Registro de medición de precisión

En control de micrómetros, transcribir el valor a mano es el mayor riesgo de error.

Solución

La salida de datos tipo SF envía la lectura del 547-401A directo a la computadora.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 547
Fuerza de medición: 3,5N o menor
Vida útil de la batería: Aprox. 2,5 años con uso normal
Batería: CR2032 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Capacidad: 12,0mm
Sistema de Medición: Métrico (mm)
Protección IP: IP42
Graduación / Graduado: 0,0005/ 0,001/0,01 mm (seleccionable)
Exactitud: ±3µm
Salida de Datos: Sí
Tecnología: Digital
Notas y observaciones: modelo de alta exactitud
Paralelismo: 3µm

Detalles técnicos

Modelo: Serie 547, alta exactitud, digital
Profundidad del arco: 21 mm
Punta y yunque: ø6,3 mm, planos, de carburo
Masa: 275 g
Pantalla: Digital de 7 dígitos con signo, giratoria en 330°
Autonomía: Cerca de 2.700 horas en uso continuo
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-89 a 07-93

Funciones

Puesta a cero (INC): Pone a cero la pantalla en cualquier punto, para medir por diferencia contra una pieza patrón.
Preajuste (ABS): Define un valor de referencia en la pantalla, para leer directo el espesor a partir de un patrón conocido.
Inversión del sentido de medición: Cambia el signo de la cuenta según el montaje.
Juicio de tolerancia: Compara la lectura con los límites definidos e indica si la pieza está dentro o fuera.
Cambio de resolución: Alterna la resolución entre 0,0005, 0,001 y 0,01 mm.
Bloqueo de funciones: Traba la configuración para evitar cambios accidentales durante el uso.
Aviso de calibración: Avisa cuando llega la fecha programada para la próxima calibración.
Retención del valor: Congela la lectura en la pantalla, cuando no hay dispositivo externo conectado.
Pantalla giratoria 330°: Gira el visor para que la lectura quede de frente al operador.
Alarmas: Indicación de batería baja y de error en la pantalla.

Transmisión de datos

Este medidor tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

Opción	Qué comprar	Indicada para
1. Cable USB directo (Input Tool)	06AGQ001F	Banco fijo junto a la computadora
2. U-WAVE fit por radiofrecuencia	02AZF700 + 264-622B + 02AZD810E	Varios bancos · sin cable hasta la computadora
3. U-WAVE fit por Bluetooth	02AZF700 + 264-626B	Un puesto de trabajo · computadora con Bluetooth

Opción 1

Cable USB directo (Input Tool)

Necesita estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del medidor al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

06AGQ001FInterfaz Input Tool USB de Entrada Directa, tipo SFVer producto →

Opción 2

U-WAVE fit por radiofrecuencia

Necesita estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-622B (Transmisor de Datos Inalámbrico U-WAVE fit · protección IP67) + 02AZD810E (Receptor de Datos Inalámbrico U-WAVE-R)

La unidad de conexión U-WAVE fit se acopla al medidor y recibe el transmisor. La lectura va por radiofrecuencia hasta el receptor U-WAVE-R conectado a la computadora. La alternativa con aviso sonoro es el 264-623B.

02AZF700Unidad de Conexión U-WAVE fitVer producto →

264-622BTransmisor de Datos Inalámbrico U-WAVE fit · protección IP67Ver producto →

02AZD810EReceptor de Datos Inalámbrico U-WAVE-RVer producto →

Opción 3

U-WAVE fit por Bluetooth

Necesita estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-626B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67)

La misma unidad de conexión, con el transmisor Bluetooth, que se comunica directo con la computadora y no necesita el receptor U-WAVE-R. La alternativa con LED y señal sonora es el 264-627B.

02AZF700Unidad de Conexión U-WAVE fitVer producto →

264-626BTransmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67Ver producto →

La salida de este medidor es del tipo SF (catálogo Mitutoyo p2025, pág. 07-90). Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variaciones de la serie

Otros modelos de la línea de medidores de espesor Series 547 y 7 disponibles en la tienda

Código	Tipo	Capacidad	Graduación	Aplicación
547-301A	Digital	10 mm	0,01 mm	Estándar
7301A	Analógico	10 mm	0,01 mm	Estándar
7300A	Analógico	.5"	.001"	Estándar, pulgada
7305A	Analógico	20 mm	0,01 mm	Estándar
547-321A	Digital	10 mm	0,01 mm	Arco profundo
7321A	Analógico	10 mm	0,01 mm	Arco profundo
7323A	Analógico	20 mm	0,01 mm	Arco profundo
547-401A (este)	Digital	12 mm	0,0005 mm	Alta exactitud
7313A	Analógico	10 mm	0,01 mm	Espesor de lentes
7360A	Analógico	10 mm	0,01 mm	Espesor de tubos

Artículos incluidos

Medidor de espesor digital 547-401A
Pila CR2032 (para la verificación de funcionamiento)

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la exactitud del medidor de espesor 547-401A?

±3 µm, con resolución de 0,0005 mm y paralelismo de 3 µm entre punta y yunque. Es el modelo de alta exactitud de la Serie 547.

¿Por qué el 547-401A tiene caras de carburo?

El catálogo define el 547-401A como alta exactitud, con punta y yunque de carburo de ø6,3 mm. Los otros modelos de la serie usan cerámica.

¿Cómo cambiar la resolución del 547-401A?

Con la función de cambio de resolución de la pantalla, que alterna entre 0,0005, 0,001 y 0,01 mm.

¿La fuerza de 3,5 N del 547-401A marca material blando?

Puede, en material muy blando: es más que los 1,5 N de los modelos estándar. En papel y material blando conviene verificar antes.

¿Qué pila usa el 547-401A?

Una CR2032, que acompaña al producto. La autonomía es de cerca de 2,5 años en uso normal.
