Medidor de Espesor Manual Digital 10mm 0,01mm Modelo Estándar Con Arco Profundo 547-321A

Name: Medidor de Espesor Manual Digital 10mm 0,01mm Modelo Estándar Con Arco Profundo 547-321A
Brand: Mitutoyo
SKU: 547-321A

SKU: 547-321A

Cantidad

Sobre el producto

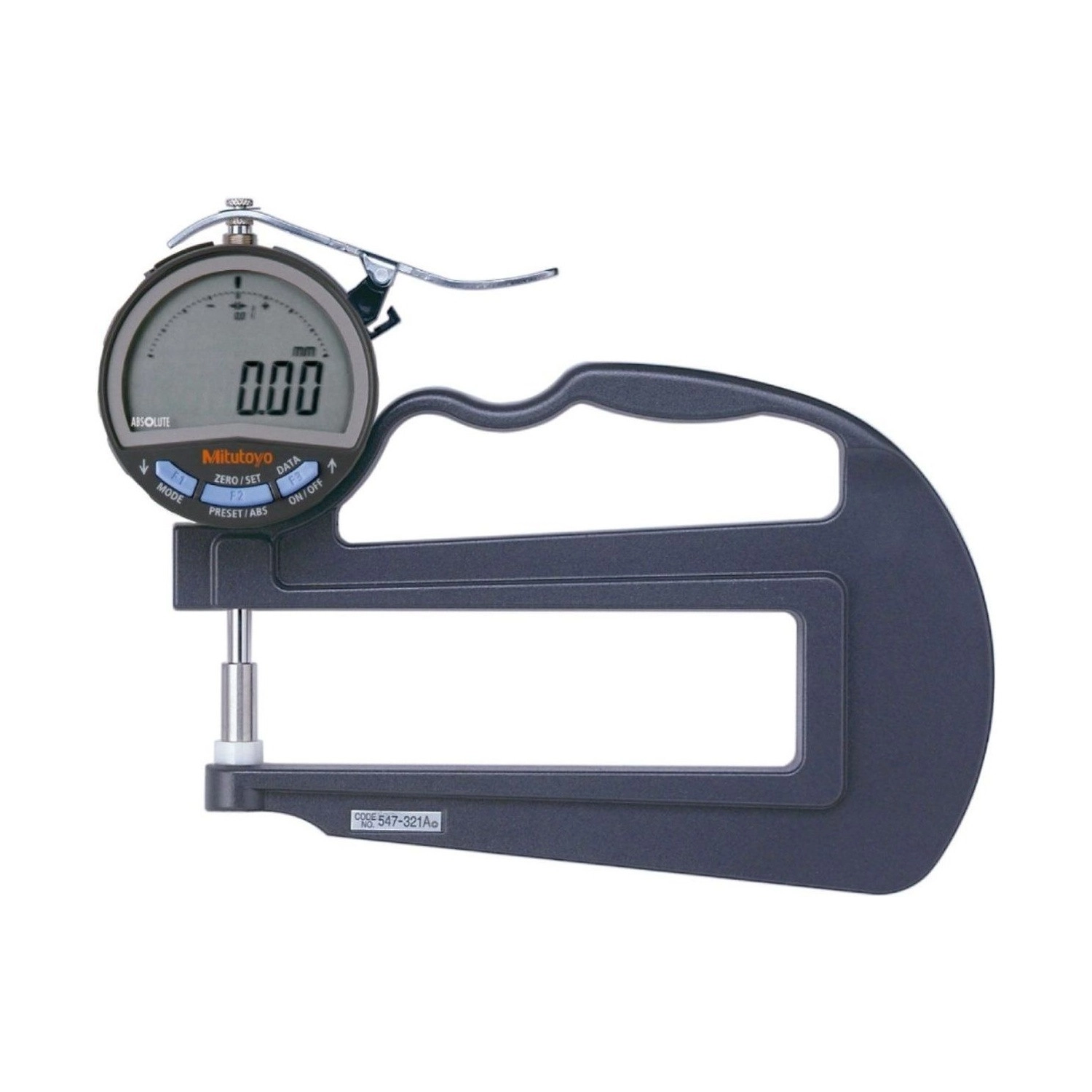

El Medidor de Espesor Digital Mitutoyo 547-321A es la versión de arco profundo de la Serie 547: el arco llega a 120 mm del borde, cuatro veces el del modelo estándar, para medir el espesor lejos del extremo de material en hoja ancho. Mide de 0 a 10 mm con resolución de 0,01 mm.

La exactitud es de ±20 µm, con paralelismo de 10 µm entre punta y yunque y fuerza de medición de hasta 1,5 N. La masa es de 385 g.

Punta y yunque de cerámica, que no se oxidan. Tiene salida de datos tipo SF y pantalla digital de 6 dígitos, alimentada por una pila CR2032 que acompaña al producto.

Intervalo 0 a 10 mm · resolución 0,01 mm
Arco de 120 mm · lejos del borde
Exactitud ±20 µm · caras de cerámica
Salida de datos tipo SF · pila CR2032

Diferenciales

Destacados del producto

Lo que distingue al 547-321A dentro de la línea de medidores de espesor Series 547 y 7.

Alcanza el centro de material ancho, no solo el borde.

Pantalla de 6 dígitos con signo, giratoria en 330°.

Con paralelismo de 10 µm entre las caras.

No se oxidan en el uso diario.

Lectura directo en la computadora, por cable USB o U-WAVE.

Indica en el momento si la muestra está dentro de los límites.

Especificaciones

Características principales

Qué significa en la práctica cada número del 547-321A.

120 mm de profundidad ARCO

Es la distancia del borde del material al punto medido. En el estándar es de 30 mm.
0 a 10 mm INTERVALO

El mismo intervalo del 547-301A, con lectura en 0,01 mm.
±20 µm EXACTITUD

Paralelismo de 10 µm entre punta y yunque.
385 g MASA

El arco mayor pesa más que el estándar, de 245 g.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 547-321A es la elección correcta.

Desafío Espesor medido solo en el borde

En material ancho, el espesor del borde no siempre representa el centro, y el medidor estándar no llega ahí.

Solución

El arco de 120 mm del 547-321A mide hasta 120 mm hacia adentro del material.

Desafío Cortar la muestra para medir

Sin arco profundo, la salida es recortar el material para llevar el punto de interés hasta el medidor.

Solución

El 547-321A mide el punto en el propio material, sin recorte.

Desafío Lecturas anotadas a mano

Varias mediciones por hoja multiplican el trabajo de anotar y la posibilidad de error.

Solución

La salida de datos tipo SF del 547-321A envía cada lectura a la planilla.

Desafío Muestra fuera de tolerancia sin aviso

Comparar cada valor con la tolerancia de memoria atrasa la inspección.

Solución

El juicio de tolerancia del 547-321A indica en el momento si la lectura está dentro de los límites.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 547
Fuerza de medición: 1,5N o menor
Vida útil de la batería: Aprox. 2,5 años con uso normal
Batería: CR2032 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Capacidad: 10,0mm
Sistema de Medición: Métrico (mm)
Protección IP: IP42
Graduación / Graduado: 0,01mm
Exactitud: ±20µm
Salida de Datos: Sí
Tecnología: Digital
Notas y observaciones: Con arco profundo
Paralelismo: 10µm

Detalles técnicos

Modelo: Serie 547, arco profundo, digital
Profundidad del arco: 120 mm
Punta y yunque: ø10 mm, planos, de cerámica: no se oxidan
Masa: 385 g
Pantalla: Digital de 6 dígitos con signo, giratoria en 330°
Autonomía: Cerca de 2.700 horas en uso continuo
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-89 a 07-93

Funciones

Puesta a cero (INC): Pone a cero la pantalla en cualquier punto, para medir por diferencia contra una pieza patrón.
Preajuste (ABS): Define un valor de referencia en la pantalla, para leer directo el espesor a partir de un patrón conocido.
Inversión del sentido de medición: Cambia el signo de la cuenta según el montaje.
Juicio de tolerancia: Compara la lectura con los límites definidos e indica si la pieza está dentro o fuera.
Bloqueo de funciones: Traba la configuración para evitar cambios accidentales durante el uso.
Aviso de calibración: Avisa cuando llega la fecha programada para la próxima calibración.
Retención del valor: Congela la lectura en la pantalla, cuando no hay dispositivo externo conectado.
Pantalla giratoria 330°: Gira el visor para que la lectura quede de frente al operador.
Alarmas: Indicación de batería baja y de error en la pantalla.

Transmisión de datos

Este medidor tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

Opción	Qué comprar	Indicada para
1. Cable USB directo (Input Tool)	06AGQ001F	Banco fijo junto a la computadora
2. U-WAVE fit por radiofrecuencia	02AZF700 + 264-622B + 02AZD810E	Varios bancos · sin cable hasta la computadora
3. U-WAVE fit por Bluetooth	02AZF700 + 264-626B	Un puesto de trabajo · computadora con Bluetooth

Opción 1

Cable USB directo (Input Tool)

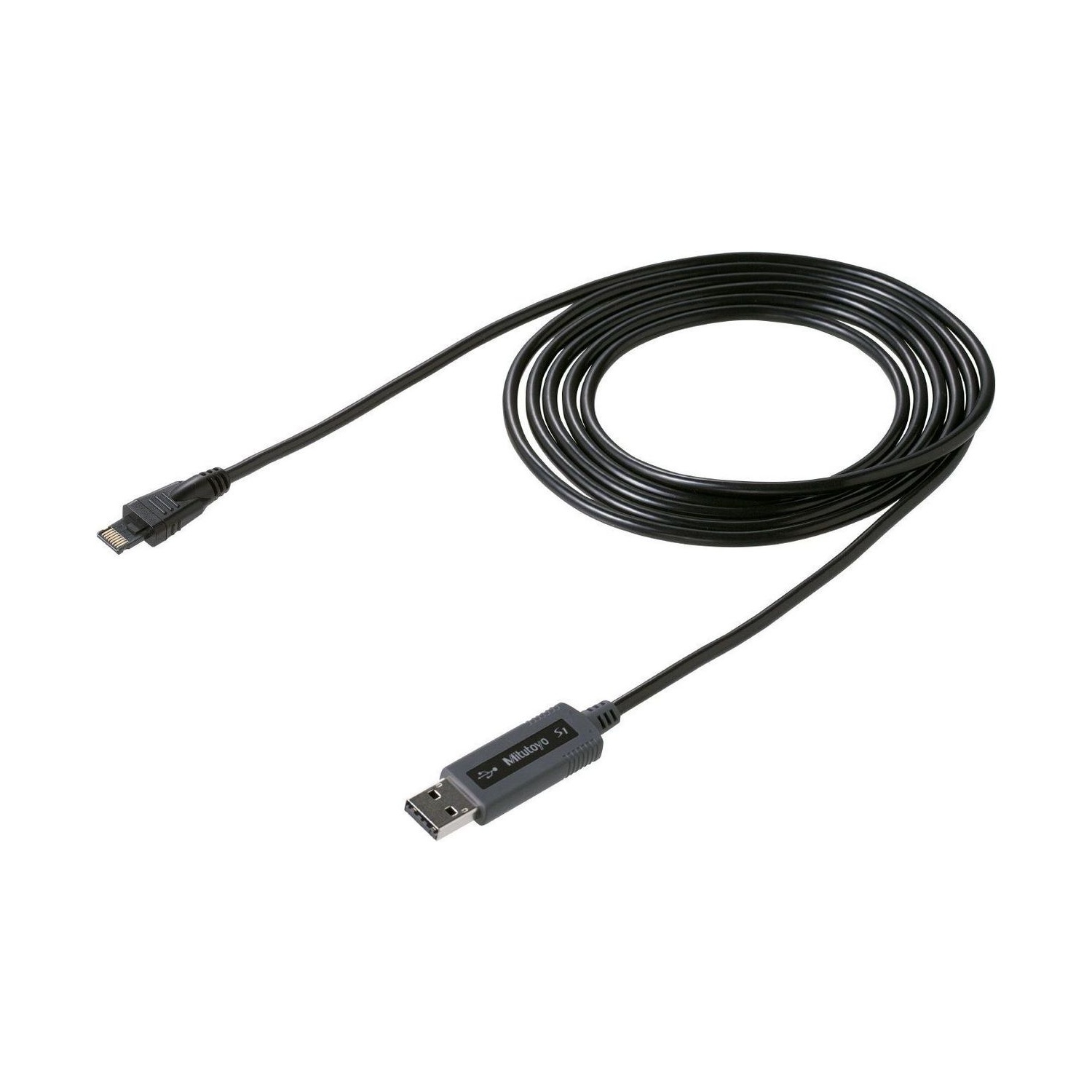

Necesita estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del medidor al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

06AGQ001FInterfaz Input Tool USB de Entrada Directa, tipo SFVer producto →

Opción 2

U-WAVE fit por radiofrecuencia

Necesita estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-622B (Transmisor de Datos Inalámbrico U-WAVE fit · protección IP67) + 02AZD810E (Receptor de Datos Inalámbrico U-WAVE-R)

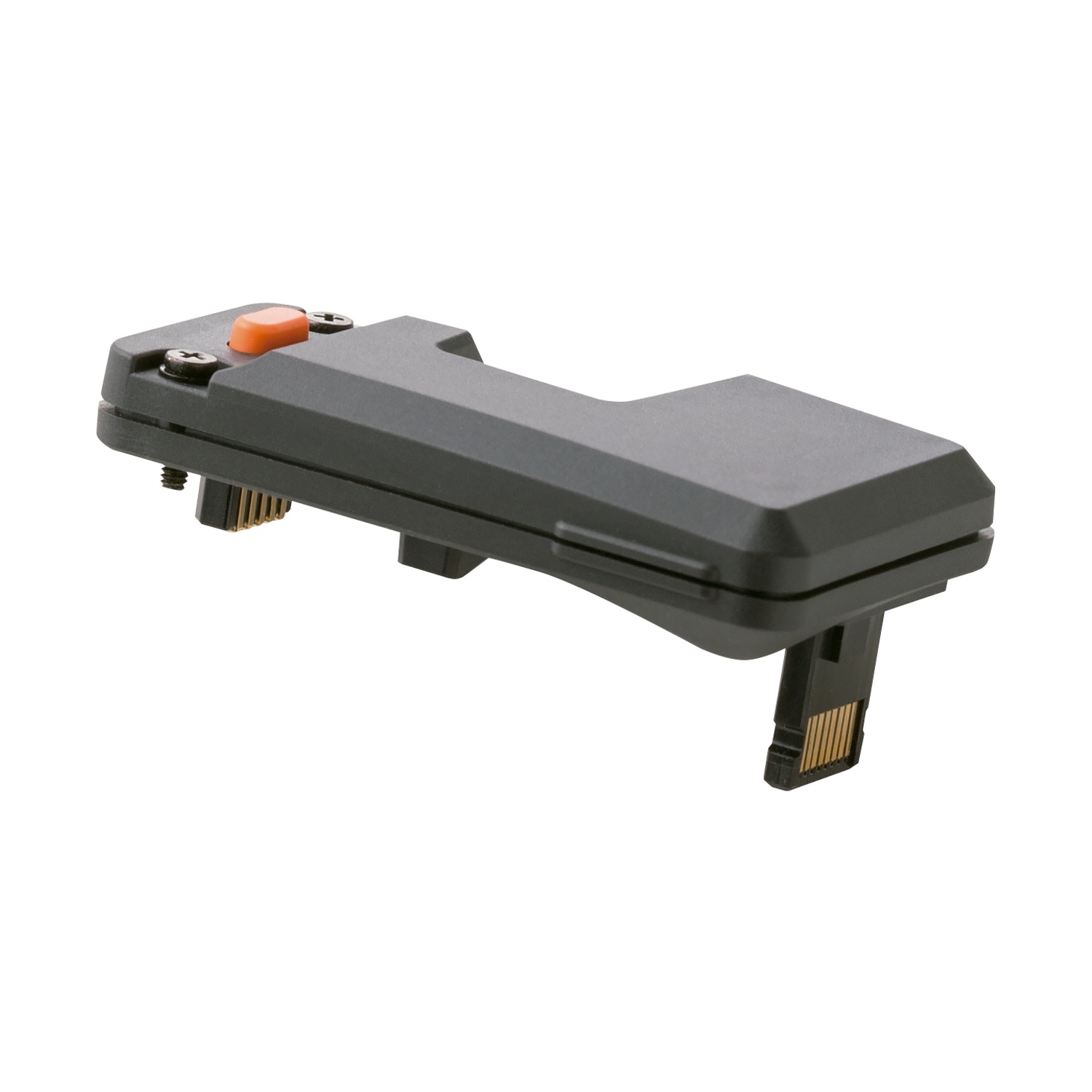

La unidad de conexión U-WAVE fit se acopla al medidor y recibe el transmisor. La lectura va por radiofrecuencia hasta el receptor U-WAVE-R conectado a la computadora. La alternativa con aviso sonoro es el 264-623B.

02AZF700Unidad de Conexión U-WAVE fitVer producto →

264-622BTransmisor de Datos Inalámbrico U-WAVE fit · protección IP67Ver producto →

02AZD810EReceptor de Datos Inalámbrico U-WAVE-RVer producto →

Opción 3

U-WAVE fit por Bluetooth

Necesita estos ítems: 02AZF700 (Unidad de Conexión U-WAVE fit) + 264-626B (Transmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67)

La misma unidad de conexión, con el transmisor Bluetooth, que se comunica directo con la computadora y no necesita el receptor U-WAVE-R. La alternativa con LED y señal sonora es el 264-627B.

02AZF700Unidad de Conexión U-WAVE fitVer producto →

264-626BTransmisor de Datos Inalámbrico U-WAVE Bluetooth · protección IP67Ver producto →

La salida de este medidor es del tipo SF (catálogo Mitutoyo p2025, pág. 07-90). Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variaciones de la serie

Otros modelos de la línea de medidores de espesor Series 547 y 7 disponibles en la tienda

Código	Tipo	Capacidad	Graduación	Aplicación
547-301A	Digital	10 mm	0,01 mm	Estándar
7301A	Analógico	10 mm	0,01 mm	Estándar
7300A	Analógico	.5"	.001"	Estándar, pulgada
7305A	Analógico	20 mm	0,01 mm	Estándar
547-321A (este)	Digital	10 mm	0,01 mm	Arco profundo
7321A	Analógico	10 mm	0,01 mm	Arco profundo
7323A	Analógico	20 mm	0,01 mm	Arco profundo
547-401A	Digital	12 mm	0,0005 mm	Alta exactitud
7313A	Analógico	10 mm	0,01 mm	Espesor de lentes
7360A	Analógico	10 mm	0,01 mm	Espesor de tubos
