Medidor de Espesor Manual 10mm 0,01mm Modelo Estándar 7301A

Medidor de Espesor Manual 10mm 0,01mm Modelo Estándar 7301A - Mitutoyo Tienda Oficial | Producto Original

Medidor de Espesor Manual 10mm 0,01mm Modelo Estándar 7301A

Name: Medidor de Espesor Manual 10mm 0,01mm Modelo Estándar 7301A
Brand: Mitutoyo
SKU: 7301A

SKU: 7301A

Cantidad

Sobre el producto

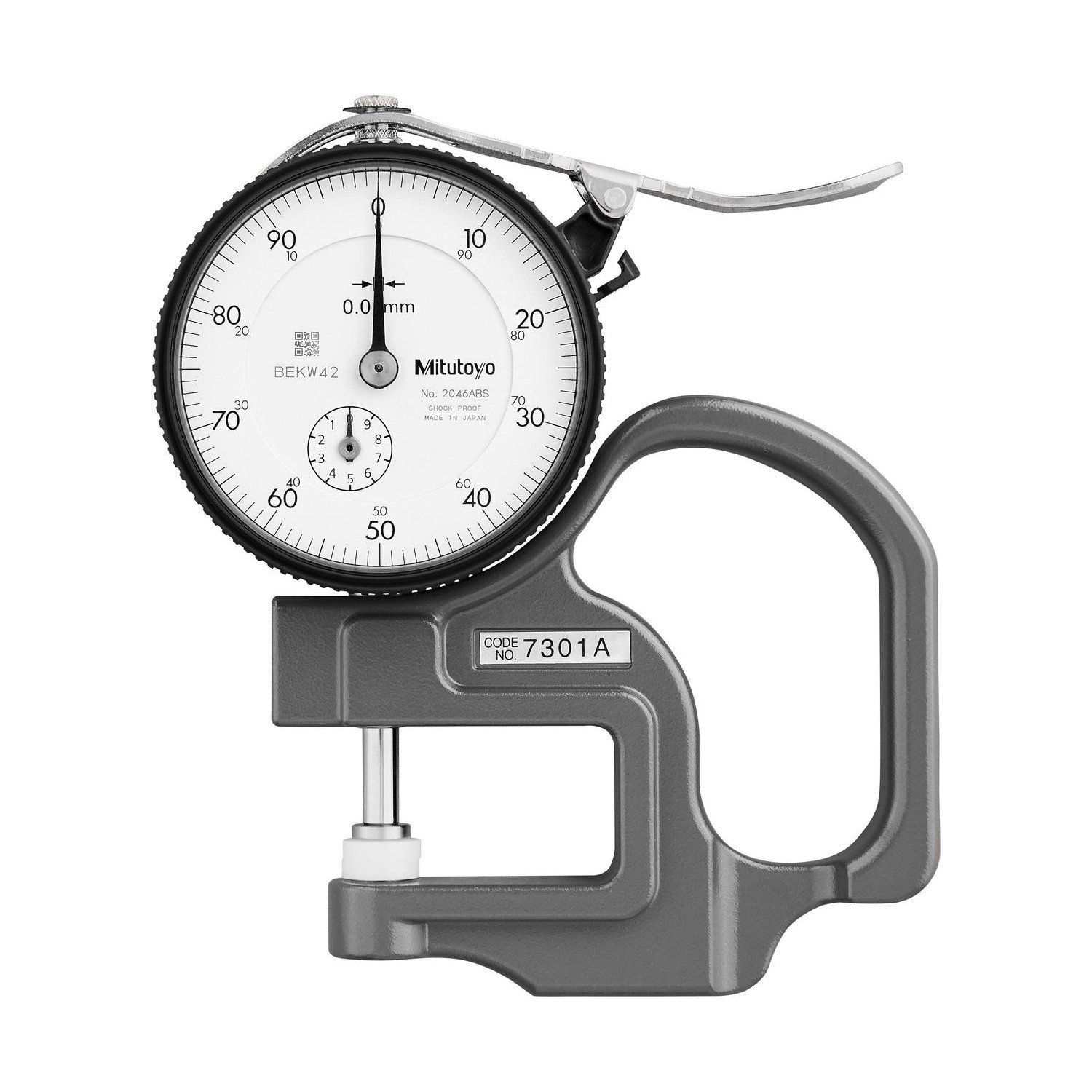

El Medidor de Espesor Analógico Mitutoyo 7301A es el modelo estándar de la Serie 7: un reloj comparador montado en arco, que mide de 0 a 10 mm con graduación de 0,01 mm. Es el instrumento simple, sin pila, para verificar el espesor de papel, fieltro y material en hoja en el banco.

La exactitud es de ±15 µm, con paralelismo de 5 µm entre punta y yunque y fuerza de medición de hasta 1,4 N. El arco tiene 30 mm de profundidad y el conjunto pesa 205 g.

Punta y yunque son de cerámica, que no se oxida, y el aro y el cristal del reloj están moldeados en una sola pieza, lo que impide la entrada de agua y aceite por la cara frontal.

Intervalo 0 a 10 mm · graduación 0,01 mm
Exactitud ±15 µm · paralelismo 5 µm
Caras de cerámica · arco de 30 mm
Analógico, sin pila · 205 g

Diferenciales

Destacados del producto

Lo que distingue al 7301A dentro de la línea de medidores de espesor Series 547 y 7.

Reloj mecánico: listo para medir en cualquier momento.

Con paralelismo de 5 µm entre las caras.

Punta y yunque que no se oxidan.

Aro y cristal en una sola pieza contra agua y aceite.

Graduación de 0,01 mm.

Liviano para usar en la mano, en el banco.

Especificaciones

Características principales

Qué significa en la práctica cada número del 7301A.

±15 µm EXACTITUD

Más exacto que el digital equivalente, el 547-301A, de ±20 µm.
5 µm PARALELISMO

Las caras quedan lo bastante paralelas para que la lectura no varíe con el punto de apoyo.
Cerámica, ø10 mm CARAS

No se oxidan y apoyan bien el material blando.
Cara frontal SELLADO

Aro y cristal moldeados juntos impiden la entrada de agua y aceite por el frente del reloj.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 7301A es la elección correcta.

Desafío Instrumento detenido por falta de pila

En la inspección de rutina, una pila descargada interrumpe el trabajo a mitad del turno.

Solución

El 7301A es analógico y no usa pila.

Desafío Caras oxidadas que marcan el material

Punta y yunque de acero se oxidan con la humedad y el manejo.

Solución

En el 7301A punta y yunque son de cerámica.

Desafío Salpicadura en la carátula

Agua o aceite que entran por el frente del reloj empañan la lectura.

Solución

En el 7301A aro y cristal están moldeados en una sola pieza, contra la entrada por la cara frontal.

Desafío Mejor exactitud sin pagar por el digital

Quien no necesita registrar datos paga por recursos que no usa.

Solución

El 7301A tiene exactitud de ±15 µm, mejor que el digital equivalente de la serie.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 7
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Capacidad: 10,0mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,01mm
Exactitud: ±15µm
Tecnología: Analógico
Notas y observaciones: Caras de cerámica
Paralelismo: 5µm

Detalles técnicos

Modelo: Serie 7, tipo estándar, analógico
Profundidad del arco: 30 mm
Punta y yunque: ø10 mm, planos, de cerámica: no se oxidan
Masa: 205 g
Aro y cristal: Moldeados en una sola pieza, contra la entrada de agua y aceite por la cara frontal
Cambio de punta: El reloj debe ponerse a cero de nuevo cuando se cambia la punta de contacto
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-89 a 07-93

Variaciones de la serie

Otros modelos de la línea de medidores de espesor Series 547 y 7 disponibles en la tienda

Código	Tipo	Capacidad	Graduación	Aplicación
547-301A	Digital	10 mm	0,01 mm	Estándar
7301A (este)	Analógico	10 mm	0,01 mm	Estándar
7300A	Analógico	.5"	.001"	Estándar, pulgada
7305A	Analógico	20 mm	0,01 mm	Estándar
547-321A	Digital	10 mm	0,01 mm	Arco profundo
7321A	Analógico	10 mm	0,01 mm	Arco profundo
7323A	Analógico	20 mm	0,01 mm	Arco profundo
547-401A	Digital	12 mm	0,0005 mm	Alta exactitud
7313A	Analógico	10 mm	0,01 mm	Espesor de lentes
7360A	Analógico	10 mm	0,01 mm	Espesor de tubos

Artículos incluidos

Medidor de espesor analógico 7301A

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El medidor de espesor 7301A necesita pila?

No. Es analógico, con reloj comparador mecánico.

¿Cuál es la diferencia entre el 7301A y el 547-301A?

El 7301A es analógico, con exactitud de ±15 µm; el 547-301A es digital, con salida de datos y exactitud de ±20 µm. Intervalo y arco son iguales.

¿Cuál es el paralelismo de las caras del 7301A?

5 µm entre punta y yunque, ambos de cerámica y de ø10 mm.

¿Debo poner a cero el 7301A después de cambiar la punta?

Sí. El catálogo indica que el reloj debe ponerse a cero de nuevo cada vez que se cambia la punta de contacto.

¿El 7301A puede usarse con aceite cerca?

El aro y el cristal están moldeados juntos contra la entrada de agua y aceite por la cara frontal. Eso protege la carátula, y no significa que el instrumento sea a prueba de agua.
