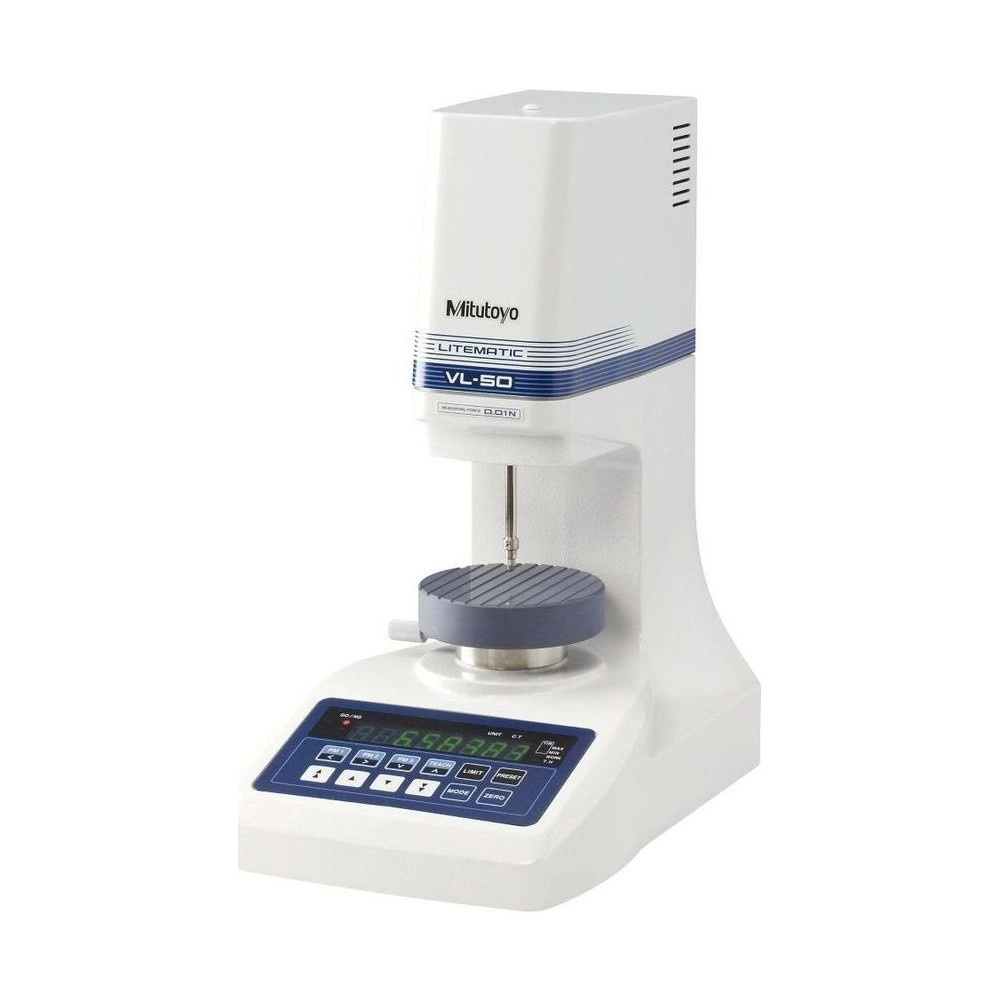

Name: LITEMATIC - Sensor de medición por contacto de baja fuerza - 318-226A
Brand: Mitutoyo
SKU: 318-226A

SKU: 318-226A

Cantidad

Sobre el producto

El Litematic Mitutoyo 318-226A (VL-50S-B), de la serie 318, es un sensor de medición por contacto de alta exactitud y baja fuerza: mide con 0,01 N constantes, intervalo de 0 a 50 mm y resolución de hasta 0,01 µm.

Es el tipo separado (VL-50S-B): la unidad de medición y la de visualización están separadas, para integrarse al sistema del usuario, y la unidad principal tiene 6 kg. La base 957460 se vende aparte. Los 0,01 N son la fuerza estándar de la serie, indicada para piezas fácilmente deformables.

El husillo usa material de baja expansión térmica, lo que reduce el efecto de la variación de temperatura durante el uso. La repetibilidad es de σ = 0,05 µm, y la salida es Digimatic o RS-232C, seleccionable por parámetro.

Fuerza de medición 0,01 N · VL-50S-B
Intervalo de 0 a 50 mm · resolución hasta 0,01 µm
Exactitud (0,5 + L/100) µm · σ = 0,05 µm
Tipo separado · 6 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue al 318-226A dentro de la serie Litematic.

Fuerza estándar de la serie.

Medición y pantalla separadas.

También 0,1 y 1 µm.

O RS-232C, por parámetro.

Modos de medición en el panel.

Fuerza constante sin muelle.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 318-226A.

0,01 N Fuerza

Estándar de la serie.
0 a 50 mm Intervalo

0 a 2".
0,01 µm Resolución

0,1 y 1 µm por parámetro.
(0,5 + L/100) µm Exactitud

L = longitud medida (mm).
2 o 4 mm/s Velocidad

Avance rápido de 8 mm/s.
8 dígitos Pantalla

Carácter de 14 mm.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 318-226A es la elección correcta.

Desafío Pieza muy delicada

Las lentes, el vidrio y los componentes de exactitud piden la menor fuerza disponible.

Solución

El 318-226A mide con 0,01 N.

Desafío Integrar al sistema de medición

Un sensor con la pantalla junto no cabe en todo montaje.

Solución

En el 318-226A, la unidad de medición y la de visualización están separadas.

Desafío Medir varias posiciones

Volver el husillo a la misma altura en cada pieza es lento.

Solución

El 318-226A guarda hasta 3 posiciones (PM1 a PM3), a las que se accede con una tecla.

Desafío Pieza que se deforma

La goma, el plástico y las películas ceden bajo la fuerza de un reloj común.

Solución

El 318-226A mide con fuerza baja y constante, dada por un enlace paralelo, no por un muelle.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 318
Modelo: VL-50S-B
Marca: Mitutoyo
Capacidad: 0 a 50 mm (0 a 2")
Graduación / Graduado: 0.01/0.1/1.0 µm (0.0000005"/0.000005"/0.00005")
Exactitud (20°C): (0,5+L/100) µm L = longitud de medición arbitraria (mm)
Unidad de pantalla: 8 dígitos/14 mm (0,6") altura del carácter (sin símbolos)
Escalas: Encoder lineal tipo reflexión
Husillo: 51,5 mm (2") (usando la punta de contacto estándar)
Temperatura de trabajo: 20 ± 1 °C
Repetibilidad: σ = 0.05 µm
Fuerza de medición: 0.01 N
Velocidad de medición: Aprox. 2 mm/s (0,08"/s) o 4 mm/s (0,16"/s) (ajustable por parámetro)
Velocidad de Avance Rápido: Aprox. 8 mm/s (0,3"/s)
Punta de contacto: Punta de metal duro Ø3 mm (fijación: M2.5 (P=0,45)×5), punta estándar: 901312
Entrada: Entrada de pedal (cuando se utiliza el pedal opcional), control externo
Salida: Salida Digimatic / Salida RS-232C (cambiable por parámetro)
Alimentación: 85 a 264 V CA (depende de la fuente)
Consumo: Máx. 12 W (12 V, 1 A)
Directiva de la UE: Estándar: EN61326-1:2013, Requisito de prueba de inmunidad: Cláusula 6.2 Tabla 2, Límite de emisión: Clase B
Masa de la unidad principal: 6 kg

Detalles técnicos

Línea: Litematic, sensor de medición por contacto de baja fuerza
Principio: Enlace paralelo no balanceado, sin muelle; husillo accionado por motor
Materiales: Husillo de baja expansión térmica; no se oxida
Puntas intercambiables (opcionales): Tipo concha 101118 (aprox. 0,02 N); esférica de carburo ø7 120059 (0,03 N) y ø10,5 120060 (0,06 N); aguja de carburo ø0,45 120066 (0,01 N)
Pesas opcionales: Las pesas opcionales 02AZE375 ajustan la fuerza de aprox. 0,01 a 0,96 N.
Otros opcionales: Pedal 937179T; conector de salida con tapa 02ADB440; base 957460

Funciones

Funciones del 318-226A

MAX/MIN/TIR

Valor máximo, mínimo o amplitud.

PRESET y ZERO

ZERO pone la pantalla en cero para medir diferencias; PRESET graba un valor de referencia.

LIMIT y GO/NG

Límites de tolerancia con indicación GO/NG.

Memoria de posición

Hasta 3 posiciones del husillo, llamadas con PM1, PM2 y PM3.

Transmisión de datos

La lectura del 318-226A sale por Digimatic o RS-232C, elegidos por parámetro.

Salida: Digimatic o RS-232C, seleccionable por parámetro
Conectores (panel trasero): OUT (salida de datos de medición), RS-LINK (entrada/salida) y RS-232C
Cable Digimatic (opcional): 936937 (1 m) y 965014 (2 m)
USB (opcional): USB Input Tool Direct USB-ITN-D, 06AFM380D
Inalámbrico (opcional): U-WAVE-T 02AZD730H (IP67) o 02AZD880H (alarma), con conector 02AZD790D y receptor U-WAVE-R 02AZD810E
Entrada: Pedal (opcional, 937179T) y control externo

Variantes de la serie

Modelos Litematic disponibles en la tienda

Código	Modelo	Fuerza de medición	Construcción
318-221A	VL-50-B	0,01 N	Con mesa ø100 de cerámica
318-222A	VL-50-15-B	0,15 N	Con mesa ø100 de cerámica
318-223A	VL-50-100-B	1 N	Con mesa ø100 de cerámica
318-226A (este)	VL-50S-B	0,01 N	Tipo separado
318-227A	VL-50S-15-B	0,15 N	Tipo separado
318-228A	VL-50S-100-B	1 N	Tipo separado

Artículos incluidos

Litematic 318-226A (VL-50S-B)
Adaptador de CA 357651
Cable de alimentación
Cable de conexión a tierra
Llave hexagonal (2 piezas)

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la fuerza de medición del 318-226A?

0,01 N, la fuerza estándar de la serie. Con la punta estándar, la exactitud es de (0,5 + L/100) µm y la repetibilidad de σ = 0,05 µm.

¿Cuál es la diferencia entre el 318-226A y el 318-221A?

La construcción: el 318-221A es el VL-50 con mesa de cerámica ø100 y 19 kg; el 318-226A es el tipo separado, con 6 kg y sin mesa. La fuerza de medición (0,01 N) es la misma.

¿Qué pasa cuando el 318-226A toca la pieza?

El husillo es accionado por motor y se detiene cuando la punta toca la pieza. Desde ahí, el valor máximo, mínimo o la amplitud se puede medir con fuerza constante.

¿Para qué aplicaciones sirve el 318-226A?

El folleto cita goma y plástico, vidrio y lentes, películas, componentes de exactitud, chapa fina, semiconductores, productos médicos y farmacéuticos y componentes electrónicos.

¿Cuál es la vida útil del motor del 318-226A?

La vida útil del motor es de aproximadamente 100.000 operaciones, y después se aconseja su sustitución, lo que pesa más en uso frecuente, como en una línea de producción. La unidad no se oxida.

¿El 318-226A tiene base propia?

La base 957460 se vende como opcional, y también existe un soporte opcional para el tipo separado.
