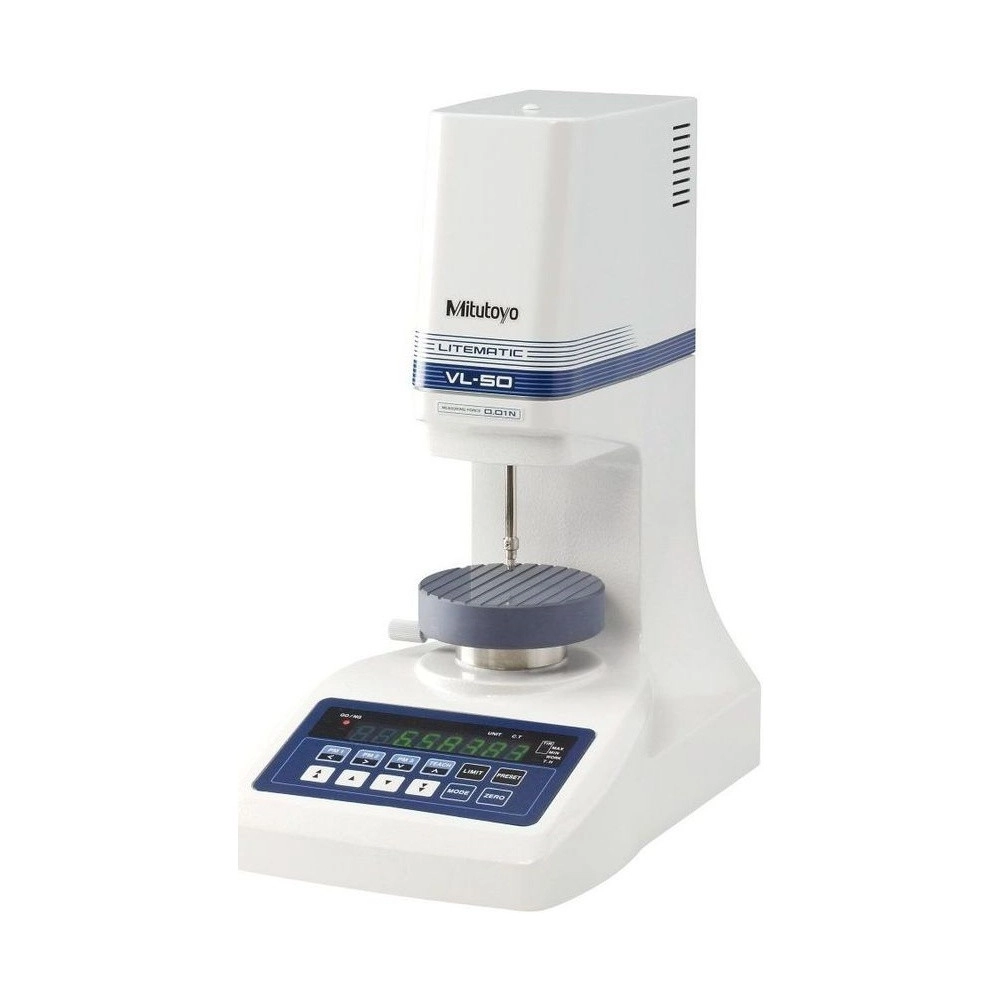

El Litematic Mitutoyo 318-221A (VL-50-B), de la serie 318, es un sensor de medición por contacto de alta exactitud y baja fuerza: mide con 0,01 N constantes, intervalo de 0 a 50 mm y resolución de hasta 0,01 µm.

Es el cuerpo VL-50-B, con mesa de medición ø100 de cerámica (ranurada y removible) y unidad principal de 19 kg. Los 0,01 N son la fuerza estándar de la serie, indicada para piezas fácilmente deformables.

La fuerza no la da un muelle, sino un enlace paralelo, parecido a una balanza: el husillo, accionado por motor, se detiene cuando la punta toca la pieza, y desde ahí el valor máximo, mínimo o la amplitud se mide con fuerza constante.

Fuerza de medición 0,01 N · VL-50-B
Intervalo de 0 a 50 mm · resolución hasta 0,01 µm
Exactitud (0,5 + L/100) µm · σ = 0,05 µm
Mesa ø100 de cerámica · 19 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue al 318-221A dentro de la serie Litematic.

Fuerza estándar de la serie.

Ranurada y removible.

Fuerza constante sin muelle.

Repetibilidad.

Intervalo de medición.

También 0,1 y 1 µm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 318-221A.

0,01 N Fuerza

Estándar de la serie.
0 a 50 mm Intervalo

Husillo de 51,5 mm con la punta estándar.
0,01 µm Resolución

0,1 y 1 µm por parámetro.
(0,5 + L/100) µm Exactitud

A 20 ± 1 °C.
2 o 4 mm/s Velocidad

Avance rápido de 8 mm/s.
8 dígitos Pantalla

Carácter de 14 mm.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 318-221A es la elección correcta.

Desafío Pieza muy delicada

Las lentes, el vidrio y los componentes de exactitud piden la menor fuerza disponible.

Solución

El 318-221A mide con 0,01 N.

Desafío Mesa propia para la pieza

Sin una mesa de referencia, la pieza no queda bien apoyada.

Solución

El 318-221A trae mesa de medición ø100 de cerámica, ranurada y removible.

Desafío Pieza que se deforma

La goma, el plástico y las películas ceden bajo la fuerza de un reloj común.

Solución

El 318-221A mide con fuerza baja y constante, dada por un enlace paralelo, no por un muelle.

Desafío Lectura manual

Anotar valores retrasa el control y abre espacio al error.

Solución

El 318-221A tiene salida Digimatic o RS-232C, seleccionable por parámetro.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 318
Modelo: VL-50-B
Marca: Mitutoyo
Capacidad: 0 a 50 mm (0 a 2")
Graduación / Graduado: 0.01/0.1/1.0 µm (0.0000005"/0.000005"/0.00005")
Exactitud (20°C): (0,5+L/100) µm L = longitud de medición arbitraria (mm)
Unidad de pantalla: 8 dígitos/14 mm (0,6") altura del carácter (sin símbolos)
Escalas: Encoder lineal tipo reflexión
Husillo: 51,5 mm (2") (usando la punta de contacto estándar)
Temperatura de trabajo: 20 ± 1 °C
Repetibilidad: σ = 0.05 µm
Fuerza de medición: 0.01 N
Velocidad de medición: Aprox. 2 mm/s (0,08"/s) o 4 mm/s (0,16"/s) (ajustable por parámetro)
Velocidad de Avance Rápido: Aprox. 8 mm/s (0,3"/s)
Punta de contacto: Punta de metal duro Ø3 mm (fijación: M2.5 (P=0,45)×5), punta estándar: 901312
Mesa de medición (X×Y): Ø100 (cerámica, ranurada, removible)
Entrada: Entrada de pedal (cuando se utiliza el pedal opcional), control externo
Salida: Salida Digimatic / Salida RS-232C (cambiable por parámetro)
Alimentación: 85 a 264 V CA (depende de la fuente)
Consumo: Máx. 12 W (12 V, 1 A)
Directiva de la UE: Estándar: EN61326-1:2013, Requisito de prueba de inmunidad: Cláusula 6.2 Tabla 2, Límite de emisión: Clase B
Masa de la unidad principal: 19 kg

Detalles técnicos

Línea: Litematic, sensor de medición por contacto de baja fuerza
Principio: Enlace paralelo no balanceado, sin muelle; husillo accionado por motor
Materiales: Husillo de baja expansión térmica; mesa de cerámica; no se oxida
Puntas intercambiables (opcionales): Tipo concha 101118 (aprox. 0,02 N); esférica de carburo ø7 120059 (0,03 N) y ø10,5 120060 (0,06 N); aguja de carburo ø0,45 120066 (0,01 N)
Pesas opcionales: Las pesas opcionales 02AZE375 ajustan la fuerza de aprox. 0,01 a 0,96 N.
Otros opcionales: Pedal 937179T; conector de salida con tapa 02ADB440

Funciones

Funciones del 318-221A

MAX/MIN/TIR

La tecla MODE elige el modo de medición.

PRESET y ZERO

PRESET define el valor mostrado desde el teclado, para uso con bloques patrón; ZERO define el origen.

LIMIT y GO/NG

Límites de tolerancia con indicación GO/NG.

Memoria de posición

TEACH graba posiciones y PM1 a PM3 llevan el husillo hasta ellas con una tecla.

Transmisión de datos

El 318-221A envía la medición por salida Digimatic o RS-232C.

Salida: Digimatic o RS-232C, seleccionable por parámetro
Conectores (panel trasero): OUT (salida de datos de medición), RS-LINK (entrada/salida) y RS-232C
Cable Digimatic (opcional): 936937 (1 m) y 965014 (2 m)
USB (opcional): USB Input Tool Direct USB-ITN-D, 06AFM380D
Inalámbrico (opcional): U-WAVE-T 02AZD730H (IP67) o 02AZD880H (alarma), con conector 02AZD790D y receptor U-WAVE-R 02AZD810E
Entrada: Pedal (opcional, 937179T) y control externo

Variantes de la serie

Modelos Litematic disponibles en la tienda

Código	Modelo	Fuerza de medición	Construcción
318-221A (este)	VL-50-B	0,01 N	Con mesa ø100 de cerámica
318-222A	VL-50-15-B	0,15 N	Con mesa ø100 de cerámica
318-223A	VL-50-100-B	1 N	Con mesa ø100 de cerámica
318-226A	VL-50S-B	0,01 N	Tipo separado
318-227A	VL-50S-15-B	0,15 N	Tipo separado
318-228A	VL-50S-100-B	1 N	Tipo separado

Artículos incluidos

Litematic 318-221A (VL-50-B)
Adaptador de CA 357651
Cable de alimentación
Cable de conexión a tierra
Llave hexagonal (2 piezas)

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la fuerza de medición del 318-221A?

0,01 N, la fuerza estándar de la serie. Con la punta estándar, la exactitud es de (0,5 + L/100) µm y la repetibilidad de σ = 0,05 µm.

¿Cuál es la diferencia entre el 318-221A y el 318-226A?

La construcción: el 318-221A es el VL-50 con mesa de cerámica ø100 y 19 kg; el 318-226A es el tipo separado, con 6 kg y sin mesa. La fuerza de medición (0,01 N) es la misma.

¿Cómo mide la pieza el 318-221A?

El husillo es accionado por motor y se detiene cuando la punta toca la pieza. Desde ahí, el valor máximo, mínimo o la amplitud se puede medir con fuerza constante.

¿Qué piezas mide bien el 318-221A?

El folleto cita goma y plástico, vidrio y lentes, películas, componentes de exactitud, chapa fina, semiconductores, productos médicos y farmacéuticos y componentes electrónicos.

¿El 318-221A necesita mantenimiento?

La vida útil del motor es de aproximadamente 100.000 operaciones, y después se aconseja su sustitución, lo que pesa más en uso frecuente, como en una línea de producción. La unidad no se oxida.

¿La mesa del 318-221A es removible?

Sí. La mesa de medición es ø100, de cerámica, ranurada y removible.
