Durómetro Rockwell Digital - HR-430MR 810-193-21-ISO

Name: Durómetro Rockwell Digital - HR-430MR 810-193-21-ISO
SKU: 810-193-21-ISO

SKU: 810-193-21-ISO

Cantidad

Sobre el producto

El Durómetro Rockwell Digital HR-430MR Mitutoyo 810-193-21-ISO es el modelo Rockwell de la serie HR-200/300/400 con freno electromagnético: cuando la mesa llega a la posición de partida, el ensayo empieza solo y el motor aplica la carga total.

La carga de 60, 100 o 150 kgf (588,4, 980,7 o 1471 N) se elige en una perilla selectora, sin cambiar pesas, y la precarga es de 98,07 N. El tiempo de carga es automático, de 1 a 99 s en pasos de 1 s, o manual.

La dureza aparece con 0,1 HR en un LCD matricial con luz de fondo, que hace juicio de tolerancia (OK/NG), compensación de offset y conversión de escalas. La salida Digimatic lleva el resultado al DP-1VA o a la computadora. La pieza puede tener hasta 180 mm de altura, y los penetradores son opcionales.

Ensayo Rockwell · 60, 100 y 150 kgf
Inicio automático por el freno
Carga en la perilla selectora
Digital · 0,1 HR · Digimatic

Diferenciales

Aspectos destacados del producto

Lo que distingue al 810-193-21-ISO en la serie HR-200/300/400.

Freno electromagnético en la posición de partida.

60, 100 o 150 kgf sin cambiar pesas.

LCD matricial con luz de fondo.

Tolerancia verificada en el visor.

Automático, en pasos de 1 s.

Para DP-1VA, PC o U-WAVE.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 810-193-21-ISO.

60 / 100 / 150 kgf Carga total

588,4, 980,7 y 1471 N, elegidas en la perilla selectora, sin cambiar pesas. El motor aplica y retira la carga en la secuencia de la máquina.
Automático Inicio del ensayo

Cuando la mesa sube con el volante y llega a la posición de partida, el freno electromagnético actúa y el ensayo empieza solo. El momento de aplicar la carga deja de depender del operador.
98,07 N Precarga

10 kgf. El control lo hace el frenado automático del volante, y no el cero del reloj, como en el HR-210MR, ni la indicación en barras, como en el HR-320MS.
0,1 HR Resolución

Lectura digital por transductor de profundidad, con juicio OK/NG, compensación offset y conversión de escalas en el propio visor.
1 a 99 s Tiempo de carga

Automático, en pasos de 1 s, o manual. Sumado al inicio automático, cada ensayo del lote sigue el mismo tiempo.
Digimatic y RS-232C Salida de datos

Con el cable tipo E, el resultado llega al DP-1VA LOGGER, a la computadora con la USB-ITN-E o al U-WAVE. Con varios transmisores U-WAVE, más de un durómetro envía datos a la misma computadora.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de ensayo en las que el 810-193-21-ISO es la elección correcta.

Desafío Variación en el momento de iniciar el ensayo

Cuando el operador decide cuándo aplicar la carga, el ensayo cambia de una pieza a otra.

Solución

En el HR-430MR el freno electromagnético inicia el ensayo solo cuando la mesa llega a la posición de partida.

Desafío Cambiar pesas para cambiar de escala

Montar y desmontar pesas en cada cambio de escala retrasa la inspección.

Solución

En el 810-193-21-ISO la carga de 60, 100 o 150 kgf se elige en la perilla selectora.

Desafío Verificar tolerancia a mano

Comparar cada valor con el límite lleva tiempo y abre espacio al error.

Solución

El visor del HR-430MR hace el juicio OK/NG, la compensación de offset y la conversión de escalas.

Desafío Registrar los resultados de la línea

Anotar cada lectura retrasa el control estadístico.

Solución

Por la salida Digimatic, el 810-193-21-ISO envía el resultado al DP-1VA, al PC con la USB-ITN-E o al U-WAVE.

Desafío Ensayo Brinell en el mismo durómetro

Mantener otra máquina solo para Brinell ocupa espacio y presupuesto.

Solución

El HR-430MR hace Brinell con el juego de pesas y el penetrador de bola opcionales.

Desafío Varios durómetros en una sola computadora

Un cable de cada máquina hasta la PC limita dónde pueden quedar los durómetros.

Solución

Con transmisores U-WAVE, el 810-193-21-ISO y otros durómetros envían los resultados a la misma computadora, sin cable, hasta 20 m.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 810
Modelo: HR-430MR
Fuerza de ensayo: 588,4, 980,7 y 1471 N
Fuerza de ensayo/kgf: 60, 100 y 150 kgf
Ensayos disponibles: Rockwell y Brinell (con kit opcional de pesas, penetrador y microscopio de medición)
Dimensiones máximas de la muestra: Altura de hasta 180 mm (100 mm con la tapa del husillo); profundidad de 165 mm desde el centro del penetrador
Tipo de dureza: Rockwell
Normas: JIS B 7726 ISO6508-2 (ASTM E18)
Tipo de pantalla: Digital
Control de la precarga: Frenado automático del volante
Selección de la carga total: Volante Lateral
Aplicación de la carga: Motorizado
Funciones: Juicio de tolerancia (OK/NG), compensación de offset y conversión de escalas
Dureza en la pantalla: Resolución de 0,1 HR (LCD matricial con luz de fondo)
Salida de Datos: Interfaz Digimatic CEP, Interfaz Serial (RS-232C)
Alimentación: CA 100 a 240 V, 50/60 Hz, 1,8 A; salida CC 12 V, 4,17 A
Dimensiones externas: 214 (an.) × 512 (prof.) × 780 (alt.) mm
Peso de la unidad principal: Aprox. 50 kg

Detalles técnicos

Precarga: 98,07 N (10 kgf)
Tiempo de aplicación de la carga: Automático, de 1 a 99 s en pasos de 1 s, o manual
Subida y bajada de la mesa: Manual, por el volante, con inicio automático del ensayo en la posición de partida (freno electromagnético)
Penetradores: No vienen incluidos. Opcionales: diamante 19BAA072 o 19BAA073 y bolas de ø1/16" a ø1/2"

Funciones

Funciones de operación del 810-193-21-ISO

Inicio automático

El freno electromagnético dispara el ensayo cuando la mesa llega a la posición de partida.

Selección de la carga

La perilla selectora elige 60, 100 o 150 kgf.

Juicio OK/NG

El visor compara el resultado con los límites de tolerancia.

Compensación de offset

Desplaza el resultado por un valor de corrección definido.

Conversión de escalas

Muestra el resultado convertido a otra escala de dureza.

Transmisión de datos

El 810-193-21-ISO (HR-430MR) tiene salida Digimatic con conector tipo E y salida RS-232C, según el folleto de la serie. Estos son los accesorios de la tienda para llevar el resultado a la impresora o a la computadora:

Cable de conexión tipo E (1 / 2 m): 937387 / 965013
Directo al PC (USB): USB Input Tool Direct USB-ITN-E 06AFM380E
Inalámbrico (U-WAVE): Transmisor U-WAVE-T 02AZD880H con el cable 02AZD790E, y receptor U-WAVE-R 02AZD810E en el PC

Variantes de la serie

Modelos de la serie HR-200/300/400 disponibles en la tienda

Código	Modelo	Ensayos	Indicación
810-191-21-ISO	HR-210MR	Rockwell	Reloj analógico, 0,5 HR
810-192-21-ISO	HR-320MS	Rockwell y superficial	Digital, 0,1 HR
810-193-21-ISO (este)	HR-430MR	Rockwell	Digital, 0,1 HR, freno automático
810-194-21-ISO	HR-430MS	Rockwell y superficial	Digital, 0,1 HR, freno automático

Artículos incluidos

Durómetro Rockwell HR-430MR (unidad principal)
Yunque plano 810-039 (ø64 mm)
Yunque en V 810-040 (ø40 mm, V de 120°, ancho de 30 mm)
Adaptador de CA 357651 (CA 100 a 240 V, 1,2 A; CC 12 V, 3,5 A)
Nivel
Caja de accesorios
Manual del usuario
Los penetradores no vienen incluidos: son accesorios opcionales

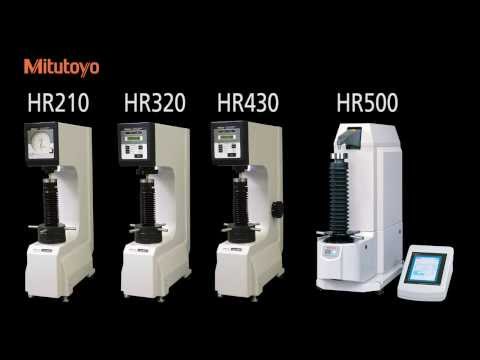

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué hace el freno electromagnético en el durómetro Rockwell HR-430MR 810-193-21-ISO?

Inicia el ensayo solo cuando la mesa llega a la posición de partida, y el motor aplica la carga total.

¿Cómo elegir la carga en el durómetro 810-193-21-ISO?

En la perilla selectora, entre 60, 100 y 150 kgf, sin cambiar pesas.

¿El HR-430MR 810-193-21-ISO hace Rockwell superficial?

No. El HR-430MR hace ensayo Rockwell y, con kit opcional, Brinell. Para Rockwell superficial con el mismo sistema, el modelo es el HR-430MS.

¿Cómo enviar los resultados del durómetro digital 810-193-21-ISO?

Por la salida Digimatic, con el cable tipo E: directo al PC con la USB-ITN-E 06AFM380E, inalámbrico con U-WAVE o impresos en el DP-1VA LOGGER 264-505A. También hay salida RS-232C.

¿El durómetro HR-430MR 810-193-21-ISO viene con penetrador?

No. La máquina se suministra sin penetradores, que se eligen aparte según la escala.

¿El durómetro Rockwell HR-430MR 810-193-21-ISO necesita pesas para cambiar la carga?

No. Las cargas de 60, 100 y 150 kgf quedan en la perilla selectora. El cambio de pesas es en los modelos HR-210MR y HR-320MS.

¿Cuál es el tamaño máximo de pieza en el durómetro digital 810-193-21-ISO?

Hasta 180 mm de altura, o 100 mm con la tapa del husillo, y 165 mm de profundidad desde el eje del penetrador hasta el cuerpo.

¿Cómo verificar la lectura del HR-430MR 810-193-21-ISO?

Con los bloques patrón de dureza opcionales, con certificado, en escalas Rockwell como HRC, HRBW y HRA, según la norma ISO/JIS o ASTM.
