Durómetro Rockwell Analógico - HR-210MR cód. 810-191-21-ISO

Durómetro Rockwell Analógico - HR-210MR cód. 810-191-21-ISO - Mitutoyo Tienda Oficial | Producto Original

Durómetro Rockwell Analógico - HR-210MR cód. 810-191-21-ISO

Name: Durómetro Rockwell Analógico - HR-210MR cód. 810-191-21-ISO
SKU: 810-191-21-ISO

SKU: 810-191-21-ISO

Cantidad

Sobre el producto

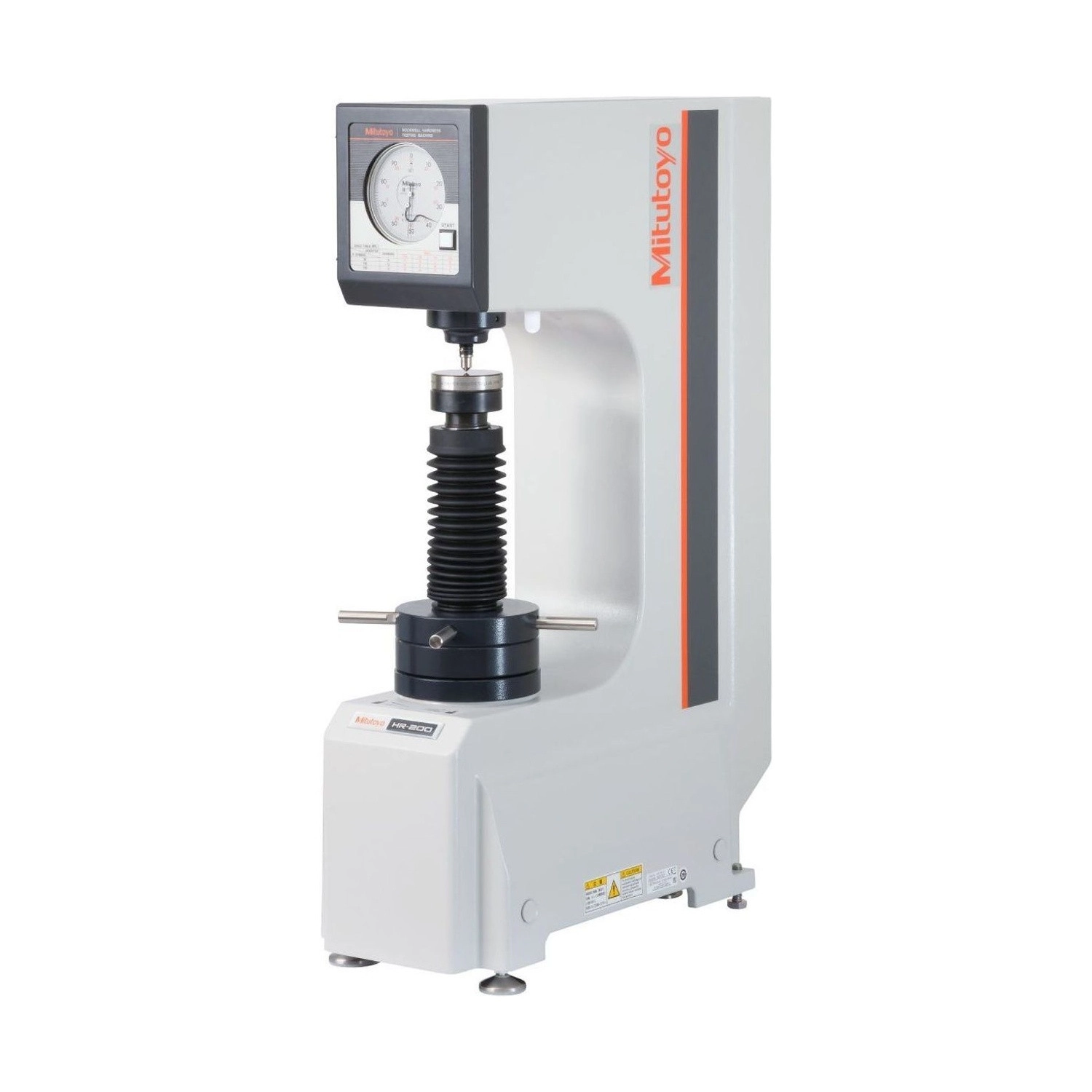

El Durómetro Rockwell Analógico HR-210MR Mitutoyo 810-191-21-ISO es el modelo de reloj de la serie HR-200/300/400: hace el ensayo Rockwell con precarga de 98,07 N y carga total de 588,4, 980,7 o 1471 N, y la lectura sale en un reloj analógico con graduación de 0,5 HR.

El reloj tiene cero automático: después de la precarga, no hace falta ajustar la posición inicial de la aguja. La precarga se da con el volante, y la carga total la aplica y la retira el motor al presionar el botón Start, con tiempo fijo de 3 a 5,5 s o control manual. El cambio entre 60, 100 y 150 kgf se hace con las pesas.

Recibe piezas de hasta 180 mm de altura (100 mm con la tapa del husillo), con 165 mm de profundidad desde el centro del penetrador. Con el juego de pesas Brinell y el penetrador de bola opcionales, hace también ensayo Brinell; el microscopio para medir la huella se prepara aparte. Los penetradores no vienen con la máquina: se eligen aparte, según la escala.

Ensayo Rockwell · 588,4 a 1471 N
Reloj analógico · 0,5 HR
Cero automático del reloj
Carga por motor · botón Start

Diferenciales

Aspectos destacados del producto

Lo que distingue al 810-191-21-ISO en la serie HR-200/300/400.

Sin ajustar la aguja antes del ensayo.

Aplicada y retirada por el motor.

Un toque inicia la carga total.

Lectura directa, sin electrónica en el visor.

Profundidad de 165 mm.

Con kit de pesas y penetrador.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 810-191-21-ISO.

588,4 / 980,7 / 1471 N Carga total

60, 100 y 150 kgf, elegidas al cambiar las pesas. Tras tocar el botón Start, el motor aplica, mantiene y retira la carga total, y la velocidad de aplicación deja de variar de un operador a otro.
98,07 N Precarga

10 kgf, dada con el volante. El reloj vuelve a cero solo después de la precarga, así que la aguja no se ajusta antes de cada ensayo.
0,5 HR Lectura

Graduación del reloj analógico, con indicación mecánica en el propio reloj. En los modelos digitales de la serie, la profundidad la lee un transductor y se muestra con 0,1 HR.
3 a 5,5 s Tiempo de carga

Fijo en ese rango, con el motor aplicando la carga, o controlado a mano. Los modelos digitales van de 1 a 99 s.
180 mm Pieza

Altura máxima, o 100 mm con la tapa del husillo, con 165 mm del eje del penetrador al cuerpo. El cuerpo se diseñó para dar el máximo espacio a la pieza, y la máquina se instala sobre una mesa plana.
kit opcional Brinell

Con el juego de pesas Brinell y un penetrador de bola de carburo, de ø1 a ø10 mm, el HR-210MR también hace ensayo Brinell. El microscopio para medir la huella se prepara aparte, según el catálogo de la serie.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de ensayo en las que el 810-191-21-ISO es la elección correcta.

Desafío Poner el reloj en cero en cada ensayo

En un durómetro analógico común, la aguja debe posicionarse antes de cada lectura.

Solución

El reloj del HR-210MR tiene cero automático después de la precarga.

Desafío Carga aplicada de forma distinta por cada operador

Aplicar la carga total a mano cambia la velocidad y el tiempo de un ensayo a otro.

Solución

En el 810-191-21-ISO el motor aplica y retira la carga total al tocar el botón Start.

Desafío Durómetro Rockwell sin depender de electrónica en el visor

No todo puesto de inspección necesita pantalla digital.

Solución

El HR-210MR muestra la dureza en un reloj analógico con graduación de 0,5 HR.

Desafío Ensayo Brinell en el mismo equipo

Comprar una segunda máquina solo para Brinell pesa en la inversión.

Solución

Con el juego de pesas Brinell y el penetrador de bola opcionales, el HR-210MR también hace Brinell.

Desafío Verificar que el durómetro siga midiendo bien

Sin una referencia conocida, un desvío de la máquina solo aparece cuando la pieza ya fue aprobada.

Solución

Los bloques patrón de dureza opcionales, con certificado, verifican el 810-191-21-ISO antes del lote.

Desafío Pieza alta en la mesa

Las piezas altas o de ala larga necesitan espacio libre bajo el penetrador y hasta el cuerpo de la máquina.

Solución

El HR-210MR recibe piezas de hasta 180 mm de altura, con 165 mm de profundidad desde el penetrador.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 810
Modelo: HR-210MR
Fuerza de ensayo: 588,4, 980,7 y 1471 N
Fuerza de ensayo/kgf: 60, 100 y 150 kgf
Ensayos disponibles: Rockwell y Brinell (con kit opcional de pesas, penetrador y microscopio de medición)
Dimensiones máximas de la muestra: Altura de hasta 180 mm (100 mm con la tapa del husillo); profundidad de 165 mm desde el centro del penetrador
Tipo de dureza: Rockwell
Normas: Rockwell: JIS B 7726, ISO 6508-2
Tipo de pantalla: Analógico
Control de la precarga: Reloj con precarga automática
Selección de la carga total: Cambio de carga
Aplicación de la carga: Motorizado - Botón de inicio
Dureza en la pantalla: Lectura mínima de 0,5 HR (reloj analógico)
Alimentación: CA 100 a 240 V, 50/60 Hz, 1,8 A; salida CC 12 V, 4,17 A
Dimensiones externas: 214 (an.) × 512 (prof.) × 780 (alt.) mm
Peso de la unidad principal: Aprox. 47 kg

Detalles técnicos

Precarga: 98,07 N (10 kgf)
Tiempo de aplicación de la carga: Fijo, de 3 a 5,5 s, o manual
Subida y bajada de la mesa: Manual, por el volante
Penetradores: No vienen incluidos. Opcionales: diamante 19BAA072 o 19BAA073 y bolas de ø1/16" a ø1/2"

Funciones

Funciones de operación del 810-191-21-ISO

Cero automático

Después de la precarga, el reloj ya parte de cero, sin ajustar la aguja.

Botón Start

Inicia la aplicación de la carga total por el motor.

Tiempo de carga

Fijo, de 3 a 5,5 s, o manual, por la llave.

Cambio de carga

La carga total de 60, 100 o 150 kgf se elige cambiando las pesas.

Variantes de la serie

Modelos de la serie HR-200/300/400 disponibles en la tienda

Código	Modelo	Ensayos	Indicación
810-191-21-ISO (este)	HR-210MR	Rockwell	Reloj analógico, 0,5 HR
810-192-21-ISO	HR-320MS	Rockwell y superficial	Digital, 0,1 HR
810-193-21-ISO	HR-430MR	Rockwell	Digital, 0,1 HR, freno automático
810-194-21-ISO	HR-430MS	Rockwell y superficial	Digital, 0,1 HR, freno automático

Artículos incluidos

Durómetro Rockwell HR-210MR (unidad principal)
Yunque plano 810-039 (ø64 mm)
Yunque en V 810-040 (ø40 mm, V de 120°, ancho de 30 mm)
Adaptador de CA 357651 (CA 100 a 240 V, 1,2 A; CC 12 V, 3,5 A)
Nivel
Caja de accesorios
Manual del usuario
Los penetradores no vienen incluidos: son accesorios opcionales

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué ensayos hace el durómetro Rockwell HR-210MR 810-191-21-ISO?

Rockwell, con precarga de 98,07 N y carga total de 588,4, 980,7 o 1471 N, y Brinell con el juego de pesas y el penetrador de bola opcionales, midiendo la huella en un microscopio que se prepara aparte. El ensayo Rockwell superficial está en los modelos MS de la serie.

¿Debo poner en cero el reloj del durómetro 810-191-21-ISO antes de cada ensayo?

No. El reloj del HR-210MR tiene cero automático, y el ajuste de la posición inicial es innecesario.

¿Cómo se aplica la carga en el HR-210MR 810-191-21-ISO?

La precarga se da con el volante. La carga total la aplica y la retira el motor al presionar el botón Start, con tiempo fijo de 3 a 5,5 s o control manual.

¿El durómetro 810-191-21-ISO viene con penetrador?

No. Según el folleto de la serie, las máquinas se suministran sin penetradores: el diamante y las bolas se eligen aparte, según la escala.

¿Cuál es la diferencia entre el HR-210MR 810-191-21-ISO y el HR-320MS?

El HR-210MR tiene reloj analógico (0,5 HR) y solo ensayo Rockwell. El HR-320MS es digital (0,1 HR) y hace también Rockwell superficial.

¿El durómetro Rockwell HR-210MR 810-191-21-ISO tiene salida de datos?

No. La lectura es en el reloj analógico, y el folleto de la serie indica que la transferencia de datos no se aplica al HR-210MR. Para Digimatic y RS-232C, los modelos son el HR-320MS y los HR-430.

¿Cuál es el tamaño máximo de pieza en el durómetro 810-191-21-ISO?

Hasta 180 mm de altura, o 100 mm con la tapa del husillo, y 165 mm de profundidad desde el eje del penetrador hasta el cuerpo de la máquina.

¿Cómo verificar la lectura del durómetro analógico 810-191-21-ISO?

Con los bloques patrón de dureza opcionales de la serie, que tienen certificado. Hay bloques en las escalas HRC, HRBW y HRA, entre otras, según la norma ISO/JIS o ASTM.
