Durómetro Rockwell Digital - HR-320MS 810-192-21-ISO

Name: Durómetro Rockwell Digital - HR-320MS 810-192-21-ISO
SKU: 810-192-21-ISO

SKU: 810-192-21-ISO

Cantidad

Sobre el producto

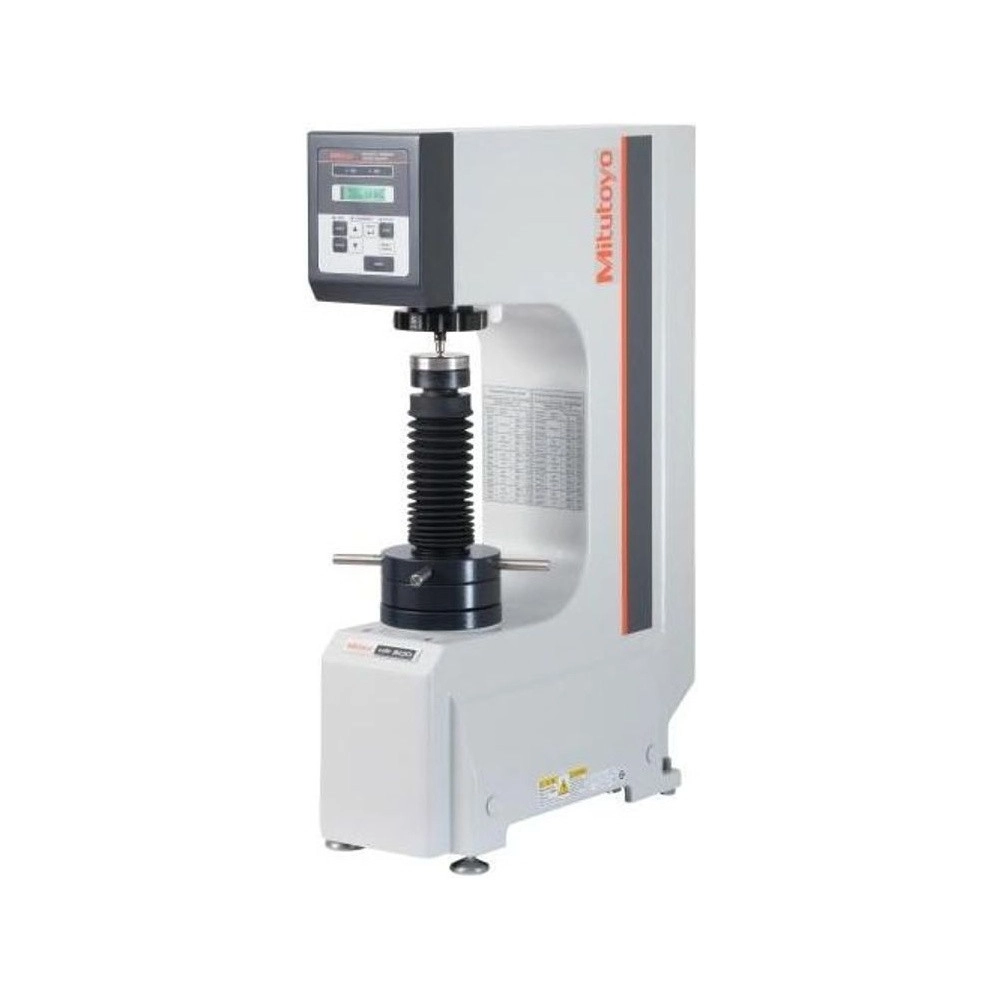

El Durómetro Rockwell Digital HR-320MS Mitutoyo 810-192-21-ISO es el modelo doble de la serie HR-200/300/400 con visor digital: hace ensayos Rockwell y Rockwell superficial en la misma máquina, con lectura de 0,1 HR en un LCD matricial con luz de fondo.

La precarga de 29,42 o 98,07 N se elige en la perilla y se aplica con el volante, con la indicación en barras en el visor guiando al operador hasta el punto correcto. La carga total, de 147,1 a 441,3 N en el superficial y de 588,4 a 1471 N en el Rockwell, se cambia con las pesas y la aplica el motor, con tiempo automático de 1 a 99 s.

El visor hace juicio de tolerancia (OK/NG), compensación de offset y conversión de escalas, y la salida Digimatic lleva el resultado al miniprocesador DP-1VA o a la computadora; también hay salida RS-232C. La pieza puede tener hasta 180 mm de altura, y los penetradores son opcionales.

Rockwell y superficial en la misma máquina
Visor digital · 0,1 HR
Precarga guiada en el visor
Salida Digimatic y RS-232C

Diferenciales

Aspectos destacados del producto

Lo que distingue al 810-192-21-ISO en la serie HR-200/300/400.

Los dos ensayos en un solo durómetro.

LCD matricial con luz de fondo.

Indicación en barras en el visor.

Tolerancia verificada en el visor.

Resultado en otra escala de dureza.

Para DP-1VA, PC o U-WAVE.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 810-192-21-ISO.

Rockwell y superficial Dos ensayos

Rockwell, con 588,4 a 1471 N, y Rockwell superficial, con 147,1 a 441,3 N, en la misma máquina. El cambio entre los dos se hace con la precarga en la perilla y con las pesas.
29,42 o 98,07 N Precarga

3 o 10 kgf, elegida en la perilla y dada con el volante. La indicación en barras del visor acompaña el volante y muestra cuándo la precarga llegó al punto.
0,1 HR Resolución

Un transductor lee la profundidad de la huella, y el valor aparece en el LCD matricial con luz de fondo. Es cinco veces más fino que la graduación de 0,5 HR del modelo analógico.
OK/NG, offset, conversión Funciones del visor

El visor compara el resultado con los límites de tolerancia, aplica la compensación offset y convierte el valor a otra escala de dureza, junto a la propia lectura.
1 a 99 s Tiempo de carga

Automático, en pasos de 1 s, o manual. El motor aplica y retira la carga total tras tocar el botón Start.
Digimatic y RS-232C Salida de datos

El resultado va al miniprocesador DP-1VA LOGGER, que guarda hasta 1.000 resultados y calcula la estadística del lote, o a la computadora con el cable USB-ITN-E. Con U-WAVE, la transmisión es inalámbrica, hasta 20 m.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de ensayo en las que el 810-192-21-ISO es la elección correcta.

Desafío Ensayar pieza delgada o capa tratada

Las chapas delgadas y las superficies endurecidas piden cargas menores que las del Rockwell normal.

Solución

El HR-320MS también hace Rockwell superficial, con cargas de 147,1 a 441,3 N.

Desafío Errar la precarga en el volante

Sin referencia visual, la precarga se pasa del punto o queda por debajo.

Solución

En el 810-192-21-ISO la indicación en barras en el visor muestra cuándo la precarga llegó al punto.

Desafío Verificar tolerancia y convertir escala a mano

Comparar el valor con el límite y convertirlo a otra escala lleva tiempo y abre espacio al error.

Solución

El visor del HR-320MS hace el juicio OK/NG y la conversión de escalas.

Desafío Registrar resultados para el control estadístico

Anotar cada lectura retrasa la inspección.

Solución

Por la salida Digimatic, el 810-192-21-ISO envía el resultado al DP-1VA, al PC con la USB-ITN-E o al U-WAVE.

Desafío Ensayo Brinell sin una segunda máquina

Algunas piezas piden Brinell, y comprar otro durómetro solo para eso pesa en la inversión.

Solución

Con el juego de pesas Brinell y el penetrador de bola opcionales, el HR-320MS también hace Brinell.

Desafío Estadística del lote en el puesto de ensayo

Llevar las lecturas a la computadora para calcular promedio y dispersión retrasa la liberación del lote.

Solución

El DP-1VA LOGGER, conectado al 810-192-21-ISO, imprime estadística, histograma y gráficos de cada lote.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 810
Modelo: HR-320MS
Fuerza de ensayo: Rockwell: 588,4, 980,7 y 1471 N; superficial: 147,1, 294,2 y 441,3 N
Fuerza de ensayo/kgf: 15, 30, 45, 60, 100 y 150 kgf
Ensayos disponibles: Rockwell, Rockwell superficial y Brinell (con kit opcional de pesas, penetrador y microscopio de medición)
Dimensiones máximas de la muestra: Altura de hasta 180 mm (100 mm con la tapa del husillo); profundidad de 165 mm desde el centro del penetrador
Tipo de dureza: Rockwell/Rockwell Superficial
Normas: JIS B 7726 ISO6508-2 (ASTM E18)
Tipo de pantalla: Digital
Control de la precarga: Indicación de carga en la pantalla
Selección de la precarga: Cambio manual
Selección de la carga total: Cambio de carga
Aplicación de la carga: Motorizado - Botón de inicio
Funciones: Juicio de tolerancia (OK/NG), compensación de offset y conversión de escalas
Dureza en la pantalla: Resolución de 0,1 HR (LCD matricial con luz de fondo)
Salida de Datos: Interfaz Digimatic CEP, Interfaz Serial (RS-232C)
Alimentación: CA 100 a 240 V, 50/60 Hz, 1,8 A; salida CC 12 V, 4,17 A
Dimensiones externas: 214 (an.) × 512 (prof.) × 780 (alt.) mm
Peso de la unidad principal: Aprox. 47 kg

Detalles técnicos

Precarga: 29,42 o 98,07 N (3 o 10 kgf), elegida en la perilla
Tiempo de aplicación de la carga: Automático, de 1 a 99 s en pasos de 1 s, o manual
Subida y bajada de la mesa: Manual, por el volante
Penetradores: No vienen incluidos. Opcionales: diamante 19BAA073 (Rockwell y superficial) y bolas de ø1/16" a ø1/2"

Funciones

Funciones de operación del 810-192-21-ISO

Indicación de la precarga

Barras en el visor muestran el avance de la precarga dada con el volante.

Juicio OK/NG

El visor compara el resultado con los límites de tolerancia.

Compensación de offset

Desplaza el resultado por un valor de corrección definido.

Conversión de escalas

Muestra el resultado convertido a otra escala de dureza.

Tiempo de carga

Automático, de 1 a 99 s en pasos de 1 s, o manual.

Transmisión de datos

El 810-192-21-ISO (HR-320MS) tiene salida Digimatic con conector tipo E y salida RS-232C, según el folleto de la serie. Estos son los accesorios de la tienda para llevar el resultado a la impresora o a la computadora:

Cable de conexión tipo E (1 / 2 m): 937387 / 965013
Directo al PC (USB): USB Input Tool Direct USB-ITN-E 06AFM380E
Inalámbrico (U-WAVE): Transmisor U-WAVE-T 02AZD880H con el cable 02AZD790E, y receptor U-WAVE-R 02AZD810E en el PC

Variantes de la serie

Modelos de la serie HR-200/300/400 disponibles en la tienda

Código	Modelo	Ensayos	Indicación
810-191-21-ISO	HR-210MR	Rockwell	Reloj analógico, 0,5 HR
810-192-21-ISO (este)	HR-320MS	Rockwell y superficial	Digital, 0,1 HR
810-193-21-ISO	HR-430MR	Rockwell	Digital, 0,1 HR, freno automático
810-194-21-ISO	HR-430MS	Rockwell y superficial	Digital, 0,1 HR, freno automático

Artículos incluidos

Durómetro Rockwell HR-320MS (unidad principal)
Yunque plano 810-039 (ø64 mm)
Yunque en V 810-040 (ø40 mm, V de 120°, ancho de 30 mm)
Adaptador de CA 357651 (CA 100 a 240 V, 1,2 A; CC 12 V, 3,5 A)
Nivel
Caja de accesorios
Manual del usuario
Los penetradores no vienen incluidos: son accesorios opcionales

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El durómetro digital HR-320MS 810-192-21-ISO hace Rockwell superficial?

Sí. Es un durómetro doble: hace Rockwell, con cargas de 588,4 a 1471 N, y Rockwell superficial, con cargas de 147,1 a 441,3 N.

¿Cómo ayuda el durómetro Rockwell 810-192-21-ISO a aplicar la precarga?

La precarga se da con el volante, y el visor muestra el avance en barras hasta el punto correcto.

¿Qué funciones tiene el visor del HR-320MS 810-192-21-ISO?

Juicio de tolerancia (OK/NG), compensación de offset y conversión de escalas, con lectura de 0,1 HR.

¿Cómo enviar los resultados del durómetro 810-192-21-ISO a la computadora?

Por la salida Digimatic, con el cable tipo E: directo al PC con la USB-ITN-E 06AFM380E, inalámbrico con U-WAVE o impresos en el DP-1VA LOGGER 264-505A.

¿El durómetro HR-320MS 810-192-21-ISO viene con penetrador?

No. La máquina se suministra sin penetradores; para el Rockwell superficial, el diamante indicado es el 19BAA073.

¿Cuál es la diferencia entre el HR-320MS 810-192-21-ISO y el HR-430MS?

Los dos hacen Rockwell y superficial con visor digital. En el HR-430MS la carga total se elige en una perilla selectora y el freno electromagnético inicia el ensayo solo; en el HR-320MS la carga se cambia con las pesas.

¿El durómetro digital HR-320MS 810-192-21-ISO hace ensayo Brinell?

Sí, con el juego de pesas Brinell y el penetrador de bola de carburo opcionales, de ø1 a ø10 mm. El microscopio para medir la huella se prepara aparte.

¿Cómo verificar la lectura del durómetro 810-192-21-ISO en los dos ensayos?

Con los bloques patrón de dureza opcionales, con certificado, en las escalas del Rockwell (HRC, HRBW) y del superficial (HR15N, HR30N, HR30TW, entre otras).
