Comparador digital ABSOLUTO 25.4mm 0.01mm ID-U Modelo compacto y económico 57...

Comparador digital ABSOLUTO 25.4mm 0.01mm ID-U Modelo compacto y económico 575-122 - Mitutoyo Tienda Oficial | Producto Original

Comparador digital ABSOLUTO 25.4mm 0.01mm ID-U Modelo compacto y económico 575-122

Name: Comparador digital ABSOLUTO 25.4mm 0.01mm ID-U Modelo compacto y económico 575-122
Brand: Mitutoyo
SKU: 575-122

SKU: 575-122

Cantidad

Sobre el producto

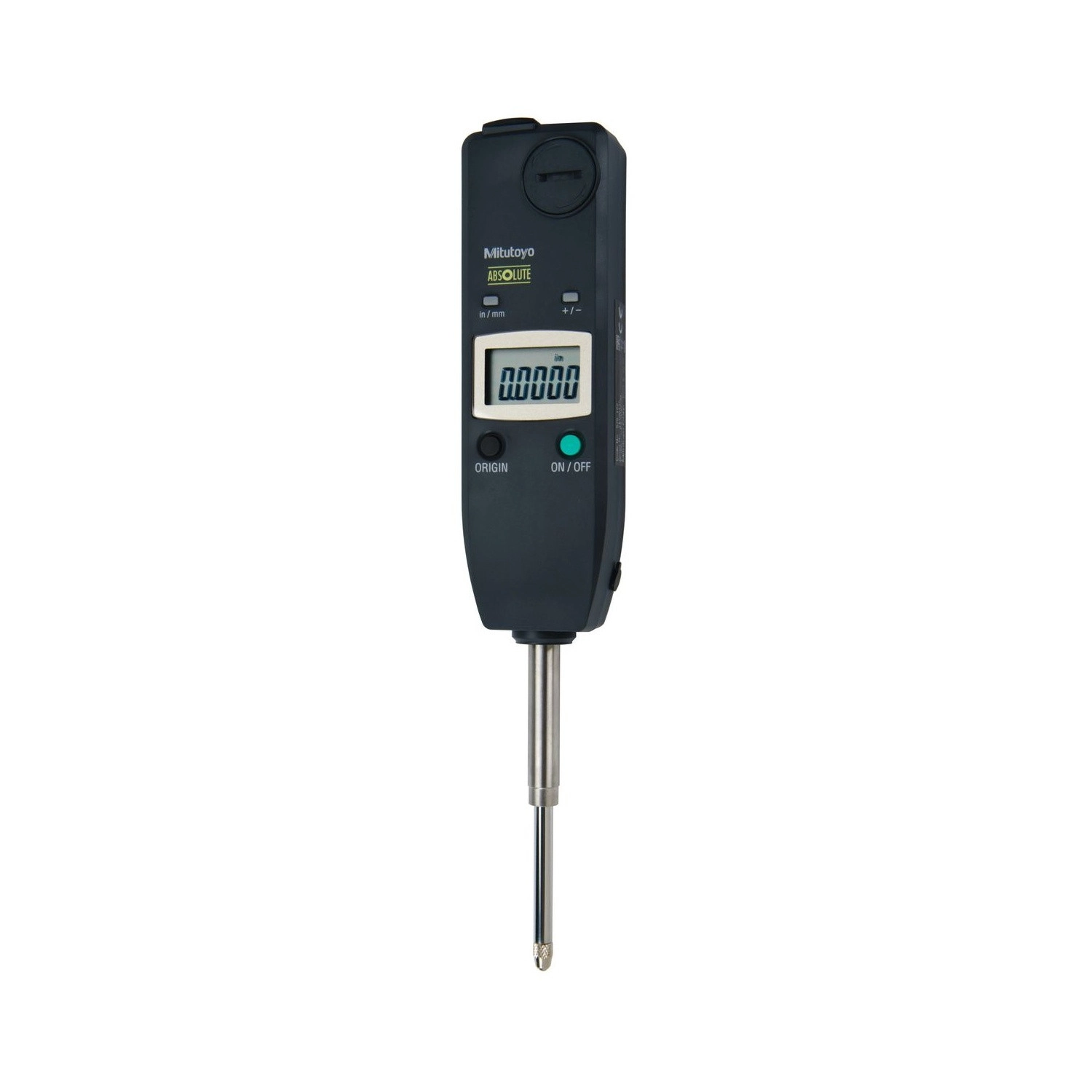

El Reloj Comparador Digital ABSOLUTE Mitutoyo 575-122 es el modelo de la línea ID-U, la de diseño delgado y económico de la serie 575. Mide 1" / 25,4 mm y lee en 0,0005" / 0,01 mm, en las dos unidades.

El argumento de la línea es la autonomía: la pila SR44 dura cerca de 20.000 horas de uso continuo, o cerca de 5 años en uso normal. En puesto de medición repetitiva, cambiar la pila es parada de línea; aquí el cambio prácticamente sale de la rutina.

Las funciones son las básicas a propósito: puesta a cero, cambio de dirección, salida de datos y las dos alarmas. El sensor es ABSOLUTE, que restaura el origen solo al encender. La exactitud es de 0,02 mm en el rango total, coherente con la resolución de 0,01 mm: es instrumento de otra clase de resolución, no un ID-C más débil.

Capacidad 1" / 25,4 mm · fuerza 1,8 N o menos
Resolución 0,0005" / 0,01 mm · pulgada y milímetro
Exactitud 0,02 mm · repetibilidad 0,01 mm
Pila de 20.000 horas · ABSOLUTE

Diferenciales

Aspectos destacados del producto

Lo que distingue al 575-122 entre los relojes comparadores digitales.

Cerca de 5 años en uso normal con una pila SR44. El cambio sale de la rutina.

El origen vuelve solo al encender, y no hay error por exceso de velocidad del husillo.

1" o 25,4 mm, 0,0005" o 0,01 mm, alternados en el propio reloj.

Funciones básicas a propósito: lo que encarece un instrumento es lo que no tiene.

Conector tipo F, para llevar la lectura a la computadora sin digitar.

La 21EAA426 viene de fábrica, y no como accesorio aparte.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 575-122.

1" / 25,4 mm Capacidad

Recorrido largo de reloj comparador, en las dos unidades.
0,0005" / 0,01 mm Resolución

Es el paso de la pantalla. El ID-U no tiene resolución seleccionable como los ID-C.
0,02 mm Exactitud (E MPE)

Error máximo permitido en el rango total. Es el número que se compara con la tolerancia de la pieza.
0,01 mm Repetibilidad

Cuánto varía la lectura al repetir la misma medición, y es el dato que más importa en medición comparativa.
1,8 N o menos Fuerza de medición

La misma de los ID-C de 25,4 mm: recorrido largo pide resorte más firme.
Cerca de 20.000 horas Autonomía

Uso continuo con una pila SR44, con alarma antes de agotarse.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 575-122 es la elección correcta.

Desafío Medición detenida para cambiar la pila

En puesto de medición repetitiva, cada cambio de pila es una parada, y la pila nunca se acaba en buen momento.

Solución

Las 20.000 horas de uso continuo del 575-122 sacan el cambio de la rutina, y la alarma avisa antes.

Desafío Poner a cero el reloj cada vez que enciende

Instrumento sin escala absoluta pierde el origen al apagar, y rehacer el cero es tiempo y es riesgo.

Solución

El sensor ABSOLUTE guarda el origen: al encender, el 575-122 ya muestra la posición real.

Desafío Error por mover el husillo demasiado rápido

En escala incremental, la velocidad excesiva del husillo hace que el conteo salte sin avisar.

Solución

La escala ABSOLUTE no cuenta pasos: no existe error por exceso de velocidad.

Desafío Pagar por función que no se usa

Comprar instrumento con resolución de 0,0005 mm para medir pieza con tolerancia de décima es dinero parado en el banco.

Solución

El 575-122 entrega 0,01 mm de resolución y 0,02 mm de exactitud, con ABSOLUTE y salida de datos, en el diseño económico de la línea.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, líneas comparables y artículos incluidos.

Especificaciones

Serie: ID-U
Fuerza de medición: 1,8N o menor
Vida útil de la batería: Aproximadamente 20.000 horas
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-25,4mm
Alcance (in): 0-1"
Resolución (mm): 0,01mm
Resolución (in): 0,0005"
Exactitud (mm): ±0,02mm
Exactitud (in): ±0,001"
Protección IP: IP42
Exactitud: 0,02mm
Salida de Datos: Sí
Tecnología: Absolute
Diámetro del vástago: 8mm
Histéresis: 0,02mm
Repetibilidad: 0,01mm

Detalles técnicos

Capacidad: 1" / 25,4 mm
Sensor ABSOLUTE: ABSOLUTE: el origen se restaura solo al encender, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 5 dígitos, con signo
Alimentación: Una pila SR44 (938882), incluida para verificación de funcionamiento
Autonomía: Cerca de 20.000 horas de uso continuo, o cerca de 5 años en uso normal
Tipo de salida: Digimatic tipo F. El instrumento no tiene botón de datos propio
Tipo: ISO/JIS
Palanca de elevación: 21EAA426, accesorio estándar

Funciones

Funciones de operación del 575-122

Origen y puesta a cero

El valor se pone a cero en la posición en que esté el husillo, y esa posición pasa a ser la referencia de todas las lecturas siguientes.

Medición ABSOLUTE

La escala guarda el último origen. Al encender, el reloj ya muestra la posición real, sin necesidad de poner a cero otra vez, y no hay forma de acumular error por mover el husillo demasiado rápido con el aparato apagado.

Cambio de dirección de medición

Invierte el sentido del conteo con un botón, para medir profundidad sin recolocar la pieza.

Salida de datos

Envía la lectura a sistemas de recolección y de control estadístico de proceso, por el conector Digimatic tipo F.

Alarma de pila baja

Avisa en la pantalla antes de que la tensión baje al punto de impedir la medición.

Alarma de error

Muestra mensaje cuando la lectura no es confiable, en vez de exhibir un número equivocado.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338 + 06AFM386	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409 + 06AFM386	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m) + 06AFM386 (Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. Este indicador no tiene botón de datos integrado, por lo que la lectura se activa con el software USB-ITPAK V2.0, que también permite configurar el instrumento (modo Digimatic S1, bidireccional).

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

06AFM386Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0Ver producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m) + 06AFM386 (Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

06AFM386Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0Ver producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. El modo Digimatic S1 (bidireccional, sin botón de datos integrado, camino con cable) exige el software USB-ITPAK.

Líneas comparables

Relojes comparadores digitales de 25,4 mm disponibles en la tienda

Código	Línea	Resolución	Exactitud (E MPE)
575-122 (este)	ID-U · económica	0,0005" / 0,01 mm	0,02 mm
543-720B	ID-C · estándar	0,0005 / 0,001 / 0,01 mm	0,003 mm
543-851	ID-F · pantalla retroiluminada	0,0005 / 0,001 / 0,01 mm	0,0025 mm

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-U
Pila SR44 (938882), para verificación de funcionamiento
Palanca de elevación 21EAA426
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 575-122 y un reloj de la línea ID-C?

La clase de resolución. El 575-122 es de la línea ID-U, económica: resolución única de 0,01 mm y exactitud de 0,02 mm. Los ID-C de 25,4 mm tienen resolución seleccionable hasta 0,0005 mm y exactitud de 0,003 mm. Los dos son ABSOLUTE y los dos tienen salida de datos; lo que cambia es cuánto se ve.

¿El 575-122 mide en pulgada?

Mide. El rango es de 1" / 25,4 mm y la lectura alterna entre 0,0005" y 0,01 mm en el propio reloj. El nombre del producto en la tienda cita solo el milímetro, pero el modelo es el de doble unidad de la tabla del catálogo.

En el 575-122, resolución de 0,01 mm y exactitud de 0,02 mm: ¿cuál de los dos usar?

La exactitud. Resolución es el paso de la pantalla; exactitud es la mayor desviación admitida, y es ella la que se compara con la tolerancia de la pieza. En el 575-122 la exactitud es de 0,02 mm en todo el rango, con repetibilidad de 0,01 mm.

¿Cómo envía el 575-122 la medición a la computadora?

Por la salida Digimatic tipo F. Hay un detalle que el catálogo registra expresamente: el ID-U no tiene botón de salida de datos en el instrumento. En el camino con cable, quien dispara la lectura es el software USB-ITPAK, comprado aparte. La pestaña de transmisión de datos muestra los tres caminos y lo que exige cada uno.

¿Cuánto dura la pila del 575-122?

Cerca de 20.000 horas de uso continuo, o cerca de 5 años en uso normal, con una pila SR44. El valor es indicativo y varía con la frecuencia de uso; el instrumento muestra alarma de pila baja antes de que la medición sea imposible.

Calidad Mitutoyo
