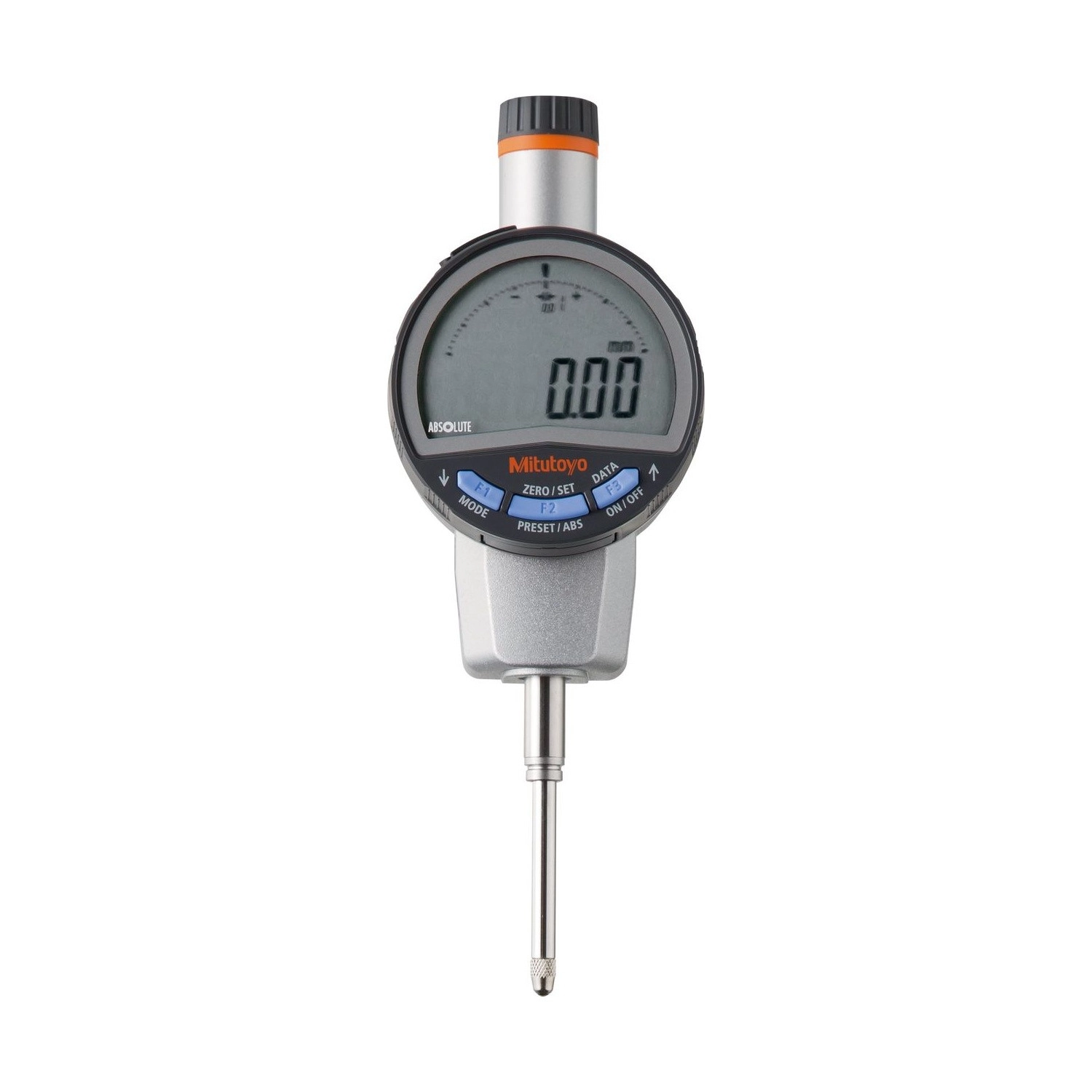

Reloj Comparador Dig 25,4mm/ 0,01mm ID-C tapa lisa- 543-725B

SKU: 543-725B

¿Cómo funciona la cotización?

1Haz clic en “Solicitar Cotización” para agregar el producto.
2Abre “Ver cotización” y completa el formulario con tus datos.
3Nuestro equipo te responde con precio, plazo y disponibilidad.

Producto original Mitutoyo con garantía. Cotización sin compromiso.

¿Prefieres hablar con nosotros?

O’HIGGINS HERRAMIENTAS · (56) 2 2383-1000

Garantía
Producto original Mitutoyo
Accesorios incluidos
Pila CR2032 y certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Modelo de 25,4 mm con resolución fija de 0,01 mm de la serie 543 ID-C. Es la opción de quien trabaja en centésima y no necesita las tres resoluciones del 543-720B.

El intercambio aparece en la exactitud: 0,02 mm contra 0,003 mm del modelo de resolución seleccionable, con histéresis de 0,02 mm y repetibilidad de 0,01 mm. La fuerza de medición es la misma del recorrido, 1,8 N o menos, y la masa es de 190 g, 5 g menos.

La tapa trasera es lisa, el sensor es ABSOLUTE y hay salida Digimatic. Quien necesita menor error máximo en el mismo recorrido lo encuentra en el 543-720B.

Resumen técnico
  • Capacidad 25,4 mm · resolución fija de 0,01 mm
  • Exactitud 0,02 mm · histéresis 0,02 mm · repetibilidad 0,01 mm
  • Fuerza 1,8 N o menos · la misma del 543-720B
  • Tapa lisa · 190 g · sensor ABSOLUTE · salida Digimatic

Aspectos destacados del producto

Lo que distingue al 543-725B dentro de la serie 543 ID-C.

Lectura en 0,01 mm

Resolución fija, sin selección que hacer.

Recorrido de 25,4 mm

El mismo del 543-720B.

Exactitud de 0,02 mm

Lo que se cambia al prescindir de la resolución fina.

Pantalla sin oscilación

En centésima el último dígito se queda quieto.

Fuerza de 1,8 N

La misma del hermano de resolución seleccionable.

Sensor ABSOLUTE

El origen vuelve al encender.

Características principales

Lo que significa en la práctica cada dato del 543-725B.

  • Fija de 0,01 mm RESOLUCIÓN

    No hay nada que elegir: el instrumento lee en centésima. Para verificación de rutina eso es una ventaja, porque no existe la posibilidad de estar en la resolución equivocada.

  • 0,02 mm EXACTITUD

    El precio de la resolución fija. Contra 0,003 mm del 543-720B, es casi siete veces más error máximo permitido, y eso decide si la tolerancia de la pieza cabe.

  • 0,02 y 0,01 mm HISTÉRESIS Y REPETIBILIDAD

    También suben respecto a la familia de resolución seleccionable, que queda en 0,002 mm en ambas.

  • 25,4 mm, 1,8 N o menos CAPACIDAD Y FUERZA

    Recorrido de 25,4 mm con fuerza de medición de 1,8 N o menos.

  • 190 g MASA

    Peso a considerar en la elección del soporte.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 543-725B es la elección correcta.

Desafío Resolución demasiado fina para el trabajo

Media micra en una verificación de centésima hace oscilar el último dígito, y el operador empieza a desconfiar de una lectura que está bien.

Solución

El 543-725B lee en 0,01 mm y la pantalla deja de mostrar oscilación que no interesa a esa medición.

Desafío Elegir la resolución equivocada por descuido

Un instrumento con tres resoluciones puede quedar en la resolución de otro trabajo, y la medición sale más fina o más gruesa de lo que pide el procedimiento.

Solución

El 543-725B tiene resolución única: no hay nada que cambiar ni que verificar antes de medir.

Desafío Pieza más alta que 12,7 mm

El recorrido corto obliga a reposicionar el soporte según la altura de la pieza.

Solución

El 543-725B tiene 25,4 mm de recorrido.

Desafío Rehacer el cero cada turno

Un comparador sin sensor absoluto pierde el origen al apagar.

Solución

El sensor ABSOLUTE del 543-725B restaura el origen solo al encender.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

  • Serie: ID-C
  • Fuerza de medición: 1,8N o menor
  • Vida útil de la batería: Aprox. 2.700 horas con uso continuo
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-25,4mm
  • Resolución (mm): 0,01mm
  • Exactitud (mm): ±0,02mm
  • Protección IP: IP42
  • Exactitud: 0,02mm
  • Salida de Datos: Sí
  • Tecnología: Absolute
  • Tapa trasera: Lisa
  • Diámetro del vástago: 8mm
  • Histéresis: 0,02mm
  • Repetibilidad: 0,01mm

Detalles técnicos

Capacidad
25,4 mm
Tipo de resolución
Fija de 0,01 mm
Fijación de la tapa
Lisa, sin orificio de fijación
Masa
190 g
Pila
CR2032 (1 pieza), suministrada para verificación de funcionamiento
Sensor ABSOLUTE
ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla
LCD de 6 dígitos con símbolos

Funciones

Funciones de operación del 543-725B
Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa, lo que evita comparar número a número en lote.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en control estadístico de proceso.

Conversión pulg/mm

Alterna la unidad en la propia pantalla, sin tabla de conversión.

Transmisión de datos

Este reloj tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AGQ001FBanco fijo junto a la computadora
2. Transmisor inalámbrico U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVarios bancos · transmisor separado del reloj
3. Transmisor inalámbrico U-WAVE-T con zumbador02AZG011 + 02AZD880H + 02AZD810EVarios bancos · aviso sonoro en cada envío
Opción 1
Cable USB directo (Input Tool)
Necesitás estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del reloj al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

Opción 2
Transmisor inalámbrico U-WAVE-T
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmisor inalámbrico U-WAVE-T con LED (IP67)) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El cable de conexión tipo SF, de 160 mm, conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la versión con zumbador es la Opción 3.

Opción 3
Transmisor inalámbrico U-WAVE-T con zumbador
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmisor inalámbrico U-WAVE-T con zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma conexión de la Opción 2, con el transmisor U-WAVE-T que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP; la versión IP67 es el 02AZD730H.

La salida de este reloj es del tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 y 09-24). La unidad de conexión U-WAVE fit (02AZF700) sirve solo en los modelos de 12,7 mm, así que el camino inalámbrico aquí es el transmisor U-WAVE-T (Opciones 2 y 3). Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variantes de la serie

Modelos de recorrido largo de la serie 543 ID-C disponibles en la tienda

Código Capacidad Resolución Exactitud
543-720B 25,4 mm Seleccionable 0,003 mm
543-721B 1" / 25,4 mm Seleccionable, mm y pulgada 0,003 mm
543-725B (este) 25,4 mm Fija de 0,01 mm 0,02 mm
543-730B 50,8 mm Seleccionable 0,005 mm
543-731B 2" / 50,8 mm Seleccionable, mm y pulgada 0,005 mm
543-735B 50,8 mm Fija de 0,01 mm 0,04 mm

Artículos incluidos

  • Reloj Comparador Digital ABSOLUTE ID-C
  • Pila CR2032 (1 pieza), para verificación de funcionamiento
  • Certificado de inspección de fábrica
  • Manual del usuario

Video

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-725B y el 543-720B?

La resolución y lo que viene con ella. El 543-720B tiene tres resoluciones y exactitud de 0,003 mm; el 543-725B tiene 0,01 mm fijo y exactitud de 0,02 mm. Recorrido y fuerza son iguales.

¿Por qué la exactitud del 543-725B es 0,02 mm?

Porque la familia de resolución fija de 0,01 mm tiene mayor error máximo permitido. No es un defecto del modelo: es el rango en que fue diseñado para trabajar.

¿Se puede dejar el 543-725B en 0,001 mm?

No. La resolución del 543-725B es fija en 0,01 mm. El modelo con resolución seleccionable en el mismo recorrido es el 543-720B.

¿El 543-725B sirve para tolerancia de centésima?

La exactitud es de 0,02 mm, así que la tolerancia de la pieza debe admitir ese error. Para tolerancia ajustada en el mismo recorrido, el modelo es el 543-720B.

¿El 543-725B usa la misma pila que los otros ID-C?

Sí: una CR2032, suministrada para verificación de funcionamiento.

Certificaciones y Tecnologías

Lo que el 543-725B trae de fábrica.

Codificador ABSOLUTE
Codificador ABSOLUTE

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Digimatic S1
Digimatic S1

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Certificado de inspección
Certificado de inspección

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
