"Reloj Comparador Dig 2"/ 50,8mm ID-C tapa lisa- 543-731B"

"Reloj Comparador Dig .5"/ 50,8mm ID-C tapa lisa- 543-731B" - Mitutoyo Tienda Oficial | Producto Original

"Reloj Comparador Dig 2"/ 50,8mm ID-C tapa lisa- 543-731B"

Name: "Reloj Comparador Dig 2"/ 50,8mm ID-C tapa lisa- 543-731B"
SKU: 543-731B

SKU: 543-731B

Cantidad

Sobre el producto

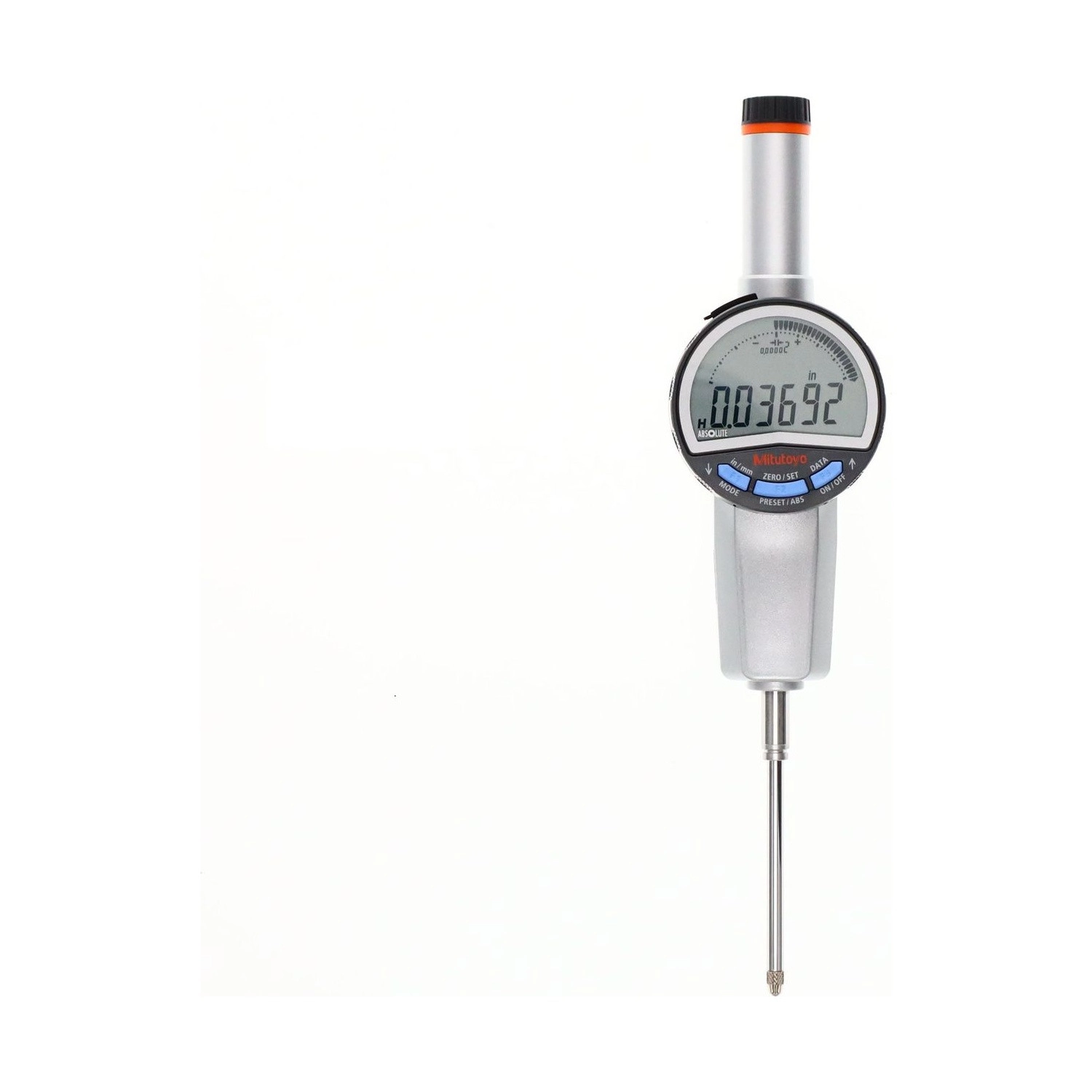

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-731B reúne los dos extremos de la serie 543 ID-C: el mayor recorrido, de 2" / 50,8 mm, con lectura en pulgada y en milímetro.

La exactitud es de 0,005 mm, la del recorrido largo, con histéresis y repetibilidad de 0,002 mm. La fuerza de medición es de 2,3 N o menos y la masa de 260 g, las mayores de la familia. La resolución es seleccionable en las dos unidades.

La tapa trasera es lisa, el sensor es ABSOLUTE y hay salida Digimatic. El equivalente métrico de este modelo es el 543-730B.

Capacidad 2" / 50,8 mm · el mayor recorrido, en las dos unidades
Resolución seleccionable · en pulgada y milímetro
Exactitud 0,005 mm · histéresis y repetibilidad 0,002 mm
Fuerza 2,3 N o menos · tapa lisa · 260 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-731B dentro de la serie 543 ID-C.

El mayor de la línea, expresado en las dos unidades.

La conversión es del instrumento, no del operador.

Lo que cuesta el recorrido largo en error máximo.

Las tres resoluciones, en cualquiera de las dos unidades.

La mayor de la familia; pide soporte dimensionado.

Origen restaurado al encender, sin poner a cero.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-731B.

2" / 50,8 mm CAPACIDAD

El mayor recorrido de la línea ID-C, con la medida dicha en las dos unidades.
Pulgada y milímetro LECTURA

Alternadas en pantalla. Donde el plano viene en pulgada y el informe sale en milímetro, el instrumento hace la conversión.
0,005 mm EXACTITUD

Sube respecto a los 0,003 mm de los recorridos de 12,7 y 25,4 mm. Es el número a comparar con la tolerancia antes de elegir por el recorrido.
2,3 N o menos FUERZA DE MEDICIÓN

La mayor de la familia. En material que cede, puede aparecer en la lectura.
260 g MASA

El más pesado de la familia, junto con el 543-730B. Un vástago fino flexiona y la flexión entra en la medición.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-731B es la elección correcta.

Desafío Recorrido largo y plano en pulgada

La pieza alta obliga al recorrido de 50,8 mm, y el plano en pulgada obliga a convertir cada lectura, dos exigencias que suelen llevar a dos instrumentos.

Solución

El 543-731B resuelve las dos: tiene el mayor recorrido de la línea y alterna la unidad en pantalla.

Desafío Conversión hecha a mano

Convertir pulgada a milímetro en cada pieza es trabajo repetido y sin rastro, y el error solo aparece en el informe.

Solución

En el 543-731B la conversión es del instrumento, y el número sale en la unidad que pide el informe.

Desafío Elegir por el recorrido sin mirar el error

Cambiar de modelo solo por la capacidad esconde que el error máximo permitido subió junto con el recorrido.

Solución

La página del 543-731B trae la exactitud de 0,005 mm junto al recorrido.

Desafío Soporte subdimensionado

Un instrumento pesado en soporte liviano desplaza el conjunto, y el desplazamiento se lee como si fuera pieza.

Solución

El 543-731B pesa 260 g, dato que está en la página para elegir el soporte junto.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-C
Fuerza de medición: 2,3N o menor
Vida útil de la batería: Aprox. 2.700 horas con uso continuo
Batería: CR2032 (accesorio estándar para operación inicial)
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-50,8mm
Alcance (in): 0-2"
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Resolución (in): 0,00002", 0,0001", 0,0005", 0,00005"
Exactitud (mm): ±0,005mm
Exactitud (in): ±0,00020"
Protección IP: IP42
Exactitud: ±0,005mm
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Lisa
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Capacidad: 2" / 50,8 mm
Fijación de la tapa: Lisa, sin orificio de fijación
Masa: 260 g
Pila: CR2032 (1 pieza), suministrada para verificación de funcionamiento
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos

Funciones

Funciones de operación del 543-731B

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj, sin accesorio.

Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa, lo que evita comparar número a número en lote.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en control estadístico de proceso.

Conversión pulg/mm

Alterna la unidad en la propia pantalla, sin tabla de conversión.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos de recorrido largo de la serie 543 ID-C disponibles en la tienda

Código	Capacidad	Resolución	Exactitud
543-720B	25,4 mm	Seleccionable	0,003 mm
543-721B	1" / 25,4 mm	Seleccionable, mm y pulgada	0,003 mm
543-725B	25,4 mm	Fija de 0,01 mm	0,02 mm
543-730B	50,8 mm	Seleccionable	0,005 mm
543-731B (este)	2" / 50,8 mm	Seleccionable, mm y pulgada	0,005 mm
543-735B	50,8 mm	Fija de 0,01 mm	0,04 mm

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-C
Pila CR2032 (1 pieza), para verificación de funcionamiento
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-731B y el 543-730B?

Solo la unidad de lectura. El 543-730B es métrico y el 543-731B lee en pulgada y en milímetro. Recorrido, exactitud, fuerza y masa son iguales.

¿La dirección del 543-731B tiene un "5". ¿Es de media pulgada?

No. El 543-731B es de 2" / 50,8 mm, el mayor recorrido de la línea. El "5" en la dirección viene de un registro antiguo y no corresponde al producto.

¿Por qué la exactitud del 543-731B es 0,005 mm?

Porque el error máximo permitido crece con el recorrido. En los modelos de 12,7 y 25,4 mm con resolución seleccionable es 0,003 mm; en 50,8 mm pasa a 0,005 mm.

¿La resolución del 543-731B cambia cuando cambio de unidad?

No. Las tres resoluciones siguen disponibles; lo que cambia es solo la unidad en que aparece el número.

¿El 543-731B necesita soporte reforzado?

Necesita uno dimensionado para 260 g. Un vástago demasiado fino flexiona bajo el instrumento y la flexión se convierte en error.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que el 543-731B trae de fábrica.

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
