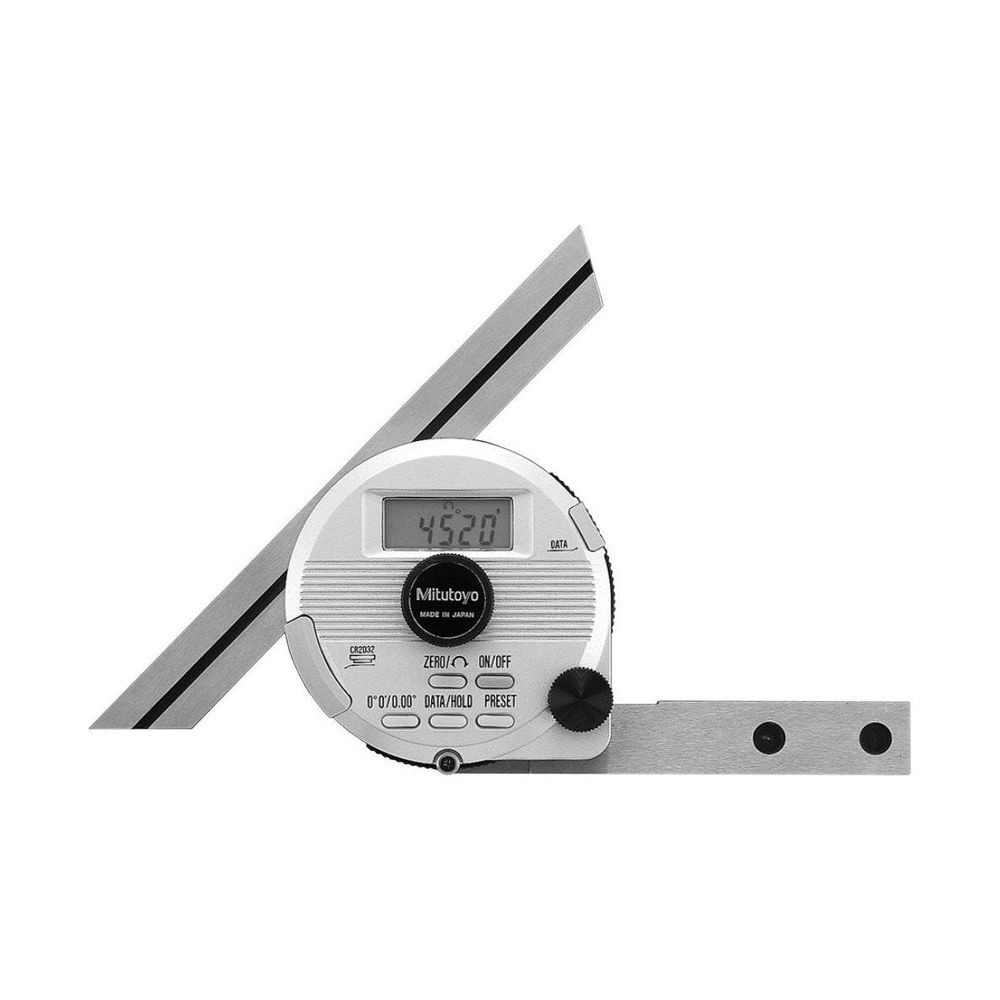

Transportador de Ángulo Digital 300mm - 187-502

Transportador de Ángulo Digital 300mm - 187-502

Name: Transportador de Ángulo Digital 300mm - 187-502
Brand: Mitutoyo
SKU: 187-502

SKU: 187-502

Cantidad

Sobre el producto

El Transportador de Ángulo Digital Mitutoyo 187-502, de la serie 187, mide ángulos de −360° a +360° con resolución de 1' (0,01°) y exactitud de ±2' (±0,03°), en una hoja de 300 mm.

Es la versión de hoja de 300 mm: el doble del 187-501, para alcanzar caras más lejanas del punto de apoyo.

La salida de datos facilita la recolección de datos estadísticos, la hoja es removible y tiene función preset. Con el soporte 950750, que acompaña al transportador, se puede montar en un trazador de altura. Funciona con una pila CR2032, incluida, por cerca de 2.000 horas.

Intervalo de −360° a +360° · hoja de 300 mm
Resolución de 1' (0,01°) · exactitud ±2'
Salida de datos · función preset
Pila CR2032 · cerca de 2.000 h

Diferenciales

Aspectos destacados del producto

Lo que distingue al 187-502 entre los patrones de referencia de la tienda.

El doble de la del 187-501.

Preset, salida de datos, hoja removible.

Para recolección de datos estadísticos.

0,01° en la pantalla.

Define un valor de partida.

Con el soporte 950750, incluido.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 187-502.

−360° a +360° Intervalo

Lectura en la pantalla.
1' (0,01°) Resolución

Repetibilidad de 1'.
±2' (±0,03°) Exactitud

Según el catálogo 2025.
300 mm Hoja

Removible.
CR2032 Pila

Cerca de 2.000 horas.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 187-502 es la elección correcta.

Desafío Cara lejos del apoyo

Con hoja corta, la medición no alcanza la cara de la pieza.

Solución

El 187-502 tiene hoja de 300 mm.

Desafío Pieza grande en el trazador

En piezas altas, la hoja corta queda lejos de la cara.

Solución

Montado en el trazador con el soporte 950750, el 187-502 alcanza con la hoja de 300 mm.

Desafío Anotar el ángulo a mano

Transcribir lecturas retrasa el control estadístico.

Solución

La salida de datos del 187-502 facilita la recolección de datos estadísticos.

Desafío Medir el ángulo a la altura de la pieza

Sin apoyo, el transportador queda suelto respecto de la mesa.

Solución

El soporte 950750, que acompaña al 187-502, permite montarlo en un trazador de altura.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 187
Accesorios estándar: Soporte para trazador de altura 950750
Vida útil de la batería: 2.000 horas
Batería: CR2032 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Capacidad: -360° a +360°
Graduación / Graduado: 1' (0,01°)
Exactitud: ±2' (±0,03°)
Salida de Datos: Sí
Comp. de la hoja: 300mm
Repetibilidad: 1'

Detalles técnicos

Línea: Transportador universal Digimatic
Funciones citadas en el catálogo: Preset, salida de datos y hoja removible
Montaje: En trazador de altura, con el soporte 950750 (métrico)
Versiones en pulgadas (catálogo): 187-551 (6") y 187-552 (12"), con soporte 950749

Funciones

Cómo trabaja el 187-502

Preset

Define un valor de partida para la medición.

Salida de datos

Facilita la recolección de datos estadísticos.

Hoja removible

La hoja sale del cuerpo del transportador.

Transmisión de datos

El transportador 187-502 tiene salida de datos Digimatic con conector tipo F, según la ficha técnica oficial de Mitutoyo. Estos son los accesorios de la tienda para llevar la medición a la computadora:

Cable de conexión (1 / 2 m): 905338 / 905409
USB Input Tool Direct: 06AFM380F
Cable para U-WAVE-T (estándar / para pedal): 02AZD790F / 02AZE140F
Interfaz USB IT-020U: 264-020

Variantes de la serie

Patrones de referencia disponibles en la tienda

Código	Tipo	Hoja / tamaño	Resolución / graduación
187-501	Transportador digital	Hoja de 150 mm	1' (0,01°)
187-502 (este)	Transportador digital	Hoja de 300 mm	1' (0,01°)
187-901-10	Transportador universal	Hojas de 150 y 300 mm	5'
187-907	Transportador universal	Hoja de 150 mm	5'
187-908-10	Transportador universal	Hoja de 300 mm	5'
187-201	Transportador básico	Hoja de 137 mm	5'
950-318	Medidor de inclinación	360° (4 × 90°)	0,01° / 0,1°
960-601	Nivel de precisión	200 × 44 × 38,2 mm	0,10 mm/m
960-701	Nivel de precisión	200 × 44 × 200 mm	0,10 mm/m
