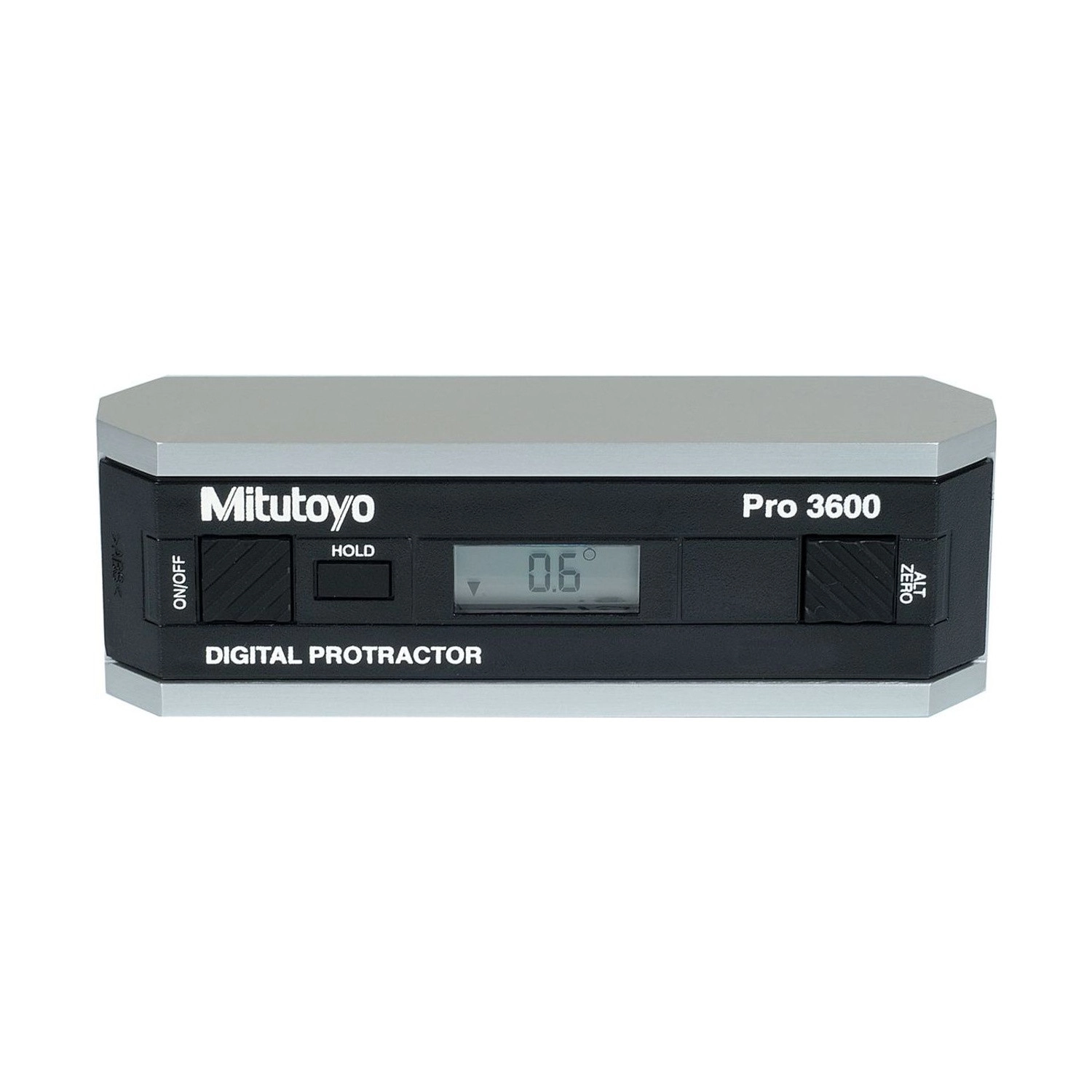

Medidor de Inclinación 360° Resolución de 0.01°(1° a 9.99°) – 950-318

SKU: 950-318

Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

En la serie 950, es un instrumento portátil para medir planitud, rectitud e inclinación, con capacidad de 360° (4 × 90°).

Usa un sensor gravitacional, que da una línea absoluta; por eso se puede referenciar en cualquier superficie para medidas relativas. La resolución es de 0,01° de 0° a 9,99° y de 0,1° de 10° a 90°.

Es la versión con salida de datos de la serie (el 950-317 no la tiene). Funciona con batería de 9 V, de −5 °C a 50 °C, mide 153 × 49 × 31 mm y pesa 300 g.

Resumen técnico
  • Capacidad de 360° (4 × 90°)
  • Resolución de 0,01° hasta 9,99° · 0,1° por encima
  • Sensor gravitacional · línea absoluta
  • Salida de datos · batería de 9 V · 300 g

Aspectos destacados del producto

Lo que distingue al 950-318 entre los patrones de referencia de la tienda.

Sensor gravitacional

La referencia es la gravedad: línea absoluta, que se pone en cero en cualquier superficie.

0,01° hasta 9,99°

Centésima de grado en las inclinaciones pequeñas; 0,1° de 10° a 90°.

Planitud, rectitud, inclinación

Tres mediciones en un instrumento portátil de 300 g.

Medida relativa

Puesto en cero en una cara, muestra la diferencia de las otras respecto a ella.

Salida de datos

RS-232C según la ficha técnica; la versión 950-317 no tiene salida.

Batería de 9 V

Sin fuente ni cable, de −5 °C a 50 °C; 153 × 49 × 31 mm.

Características principales

Lo que significa en la práctica cada dato del 950-318.

  • 360° (4 × 90°) Capacidad

    Cuatro cuadrantes de 90°: cualquier inclinación de la pieza o de la máquina cabe en la lectura, del plano a la vertical, en los dos sentidos, sin reposicionar el instrumento (catálogo 2019, pág. E-38).

  • 0,01° hasta 9,99° Resolución

    Lee la centésima de grado en las inclinaciones pequeñas, de 0° a 9,99°, que es donde se deciden la nivelación de máquina y la planitud; de 10° a 90°, la lectura pasa a 0,1° (pág. E-38).

  • Línea absoluta Sensor gravitacional

    La referencia es la gravedad, no la superficie de apoyo: el instrumento da una línea absoluta y, puesto en cero sobre cualquier cara, pasa a medir la diferencia respecto a ella (pág. E-38).

  • Planitud, rectitud e inclinación Tres mediciones

    Un solo instrumento portátil: leído a lo largo de una bancada, acusa la rectitud; pasado sobre un mármol, la planitud; apoyado en una cara, su inclinación (pág. E-38).

  • RS-232C Salida de datos

    Es la versión de la serie con salida de datos; el 950-317 no la tiene. La ficha técnica de Mitutoyo da la salida como RS-232C, mediante el cable 50AAA983A, que la tienda no vende (pág. E-38; ficha Mitutoyo).

  • Batería de 9 V Alimentación y cuerpo

    Batería estándar de 9 V, funcionamiento de −5 °C a 50 °C, 153 × 49 × 31 mm y 300 g: trabaja en la planta sin fuente ni cable, y cabe en el bolsillo del delantal (pág. E-38).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 950-318 es la elección correcta.

Desafío Inclinación de una superficie

Sin referencia absoluta, la inclinación solo se mide contra otra pieza.

Solución

El sensor gravitacional del 950-318 da una línea absoluta.

Desafío Comparar dos superficies

A veces lo que importa es la diferencia entre dos caras, no el ángulo absoluto.

Solución

Puesto en cero sobre una de las caras, el 950-318 pasa a mostrar la diferencia de inclinación de la otra.

Desafío Ángulo pequeño

En inclinaciones pequeñas, 0,1° es poco detalle.

Solución

De 0° a 9,99°, el 950-318 lee en 0,01°.

Desafío Registrar las lecturas

Anotar la inclinación a mano abre espacio al error.

Solución

El 950-318 es la versión con salida de datos de la serie.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: 950
  • Batería: Batería de 9 V
  • Marca: Mitutoyo
  • Capacidad: 360° (4 × 90°)
  • Graduación / Graduado: 0,01° (0° a 9,99°); 0,1° (10° a 90°)
  • Salida de Datos: Sí
  • Notas y observaciones: Salida de datos cable opcional código 50AAA983
  • Dimensiones (L×A×H): 153×49×31mm

Detalles técnicos

Línea
Medidor de inclinación digital
Sensor
Gravitacional, con línea absoluta
Aplicaciones
Planitud, rectitud e inclinación
Temperatura de funcionamiento
−5 °C a 50 °C
Masa
300 g
Interfaz de salida
RS-232C, mediante el cable 50AAA983A (ficha técnica Mitutoyo)
Versión sin salida de datos (catálogo)
950-317, con resolución de 0,1°

Funciones

Cómo trabaja el 950-318
Línea absoluta

El sensor gravitacional da la referencia.

Medida relativa

Se puede referenciar en cualquier superficie.

Salida de datos

La lectura se puede enviar.

Variantes de la serie

Patrones de referencia disponibles en la tienda

Código Tipo Hoja / tamaño Resolución / graduación
187-501 Transportador digital Hoja de 150 mm 1' (0,01°)
187-502 Transportador digital Hoja de 300 mm 1' (0,01°)
187-901-10 Transportador universal Hojas de 150 y 300 mm 5'
187-907 Transportador universal Hoja de 150 mm 5'
187-908-10 Transportador universal Hoja de 300 mm 5'
187-201 Transportador básico Hoja de 137 mm 5'
950-318 (este) Medidor de inclinación 360° (4 × 90°) 0,01° / 0,1°
960-601 Nivel de precisión 200 × 44 × 38,2 mm 0,10 mm/m
960-701 Nivel de precisión 200 × 44 × 200 mm 0,10 mm/m

Artículos incluidos

  • Medidor de Inclinación 950-318

Preguntas y Respuestas

¿Para qué sirve el 950-318?

Para medir planitud, rectitud e inclinación. Es portátil y usa sensor gravitacional.

¿Cuál es la resolución del 950-318?

0,01° de 0° a 9,99° y 0,1° de 10° a 90°, con capacidad de 360° (4 × 90°).

¿El 950-318 mide ángulo relativo?

Sí. Como la referencia es la línea absoluta del sensor, basta poner el instrumento en cero sobre la cara de partida y leer la diferencia en la otra.

¿Cuál es la diferencia entre el 950-318 y el 950-317?

El 950-318 tiene salida de datos y resolución de 0,01° hasta 9,99°; el 950-317 no tiene salida y lee en 0,1°.

¿Qué batería usa el 950-318?

Una batería estándar de 9 V. La temperatura de funcionamiento va de −5 °C a 50 °C.
