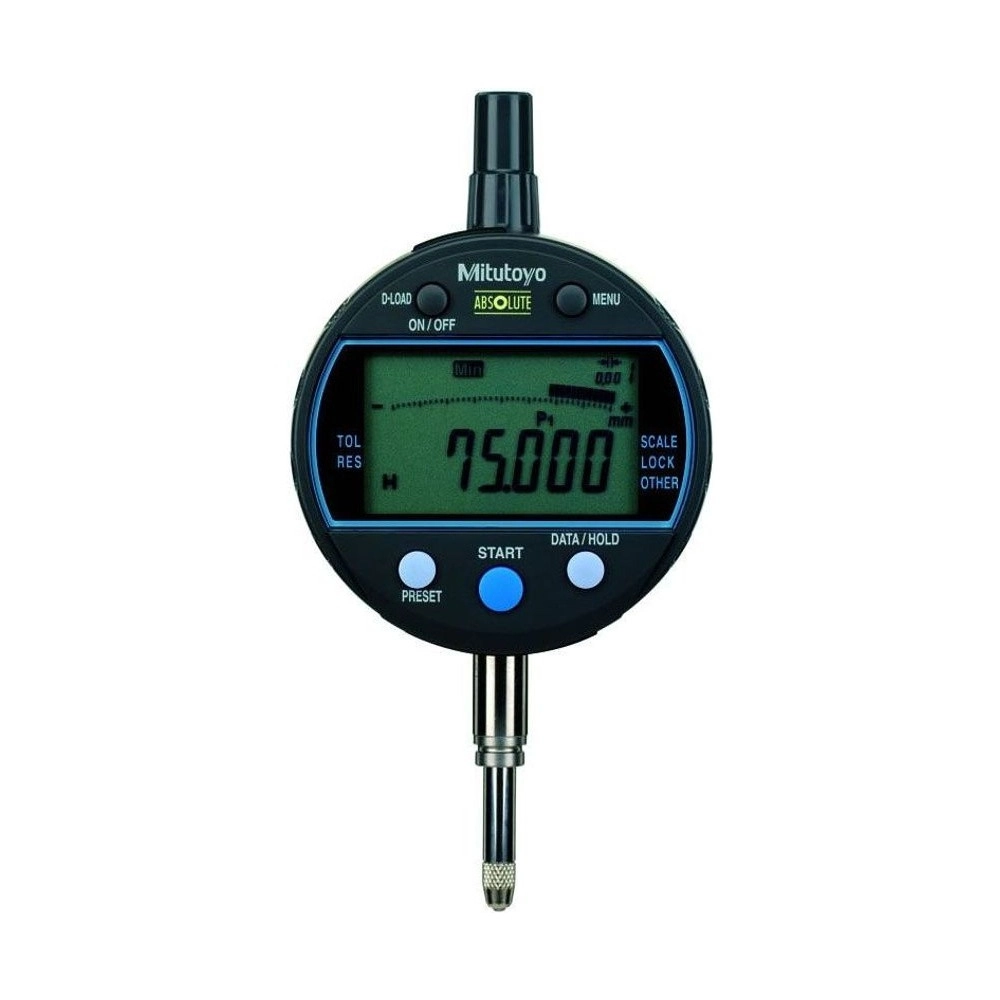

Reloj Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Para Comparadores de Diámetro Interno 543-310B-10

Name: Reloj Comparador Digital ABSOLUTE ID-C 12,7mm 0,001mm Para Comparadores de Diámetro Interno 543-310B-10
Brand: Mitutoyo
SKU: 543-310B-10

SKU: 543-310B-10

Cantidad

Sobre el producto

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-310B-10 fue desarrollado exclusivamente para comparadores de diámetro interior. Es la versión de la serie 543 ID-C que retiene el valor mínimo, que es el que importa cuando se busca el diámetro real de un agujero.

Trae barra analógica integrada al LCD, que devuelve la lectura de aproximación que solo daba el indicador de aguja, y guarda hasta tres configuraciones de diámetro nominal con tolerancia superior e inferior, para alternar entre agujeros distintos sin reconfigurar.

El rango de medición es de 12,7 mm con resolución de 0,001 mm y error máximo permisible de 0,003 mm. La fuerza de medición es de 1,5 N o menor y una pila CR2032 rinde cerca de 1 año de uso en el modo estándar.

Rango 12,7 mm · resolución 0,001 mm
Error máximo permisible 0,003 mm · fuerza de medición 1,5 N o menor
Retiene el valor mínimo · barra analógica integrada
3 memorias de diámetro y tolerancia · 1 año de pila

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-310B-10 dentro de la serie 543 ID-C.

El menor valor del balanceo es el diámetro real del agujero, y queda guardado.

Muestra la aproximación al punto de inversión, como hacía la aguja.

Nominal y tolerancias de tres agujeros distintos, sin reconfigurar.

Diseñado para acoplarse al comparador de diámetro interior.

En el recorrido de 12,7 mm, con resolución de 0,001 mm.

Una CR2032 en el modo estándar.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-310B-10.

Retención del valor mínimo FUNCIÓN

En un agujero, el diámetro está en el punto de inversión del balanceo. Retener el mínimo es lo que hace que la lectura no dependa del instante en que el operario mira.
Barra analógica integrada LECTURA AUXILIAR

La escala gráfica indica cuánto falta para el punto de inversión, información que la pantalla numérica por sí sola no transmite.
3 conjuntos de diámetro y tolerancia MEMORIA

Para piezas con agujeros de medidas distintas: alterna entre las configuraciones en vez de reconfigurar en cada cambio.
0,003 mm ERROR MÁXIMO PERMISIBLE

Error máximo admitido en el recorrido de 12,7 mm, excluido el error de 1 dígito de conteo.
50 lecturas/s, hasta 50 m/s MUESTREO

Frecuencia de lectura y velocidad máxima de variación que el instrumento sigue sin perder el mínimo.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-310B-10 es la elección correcta.

Desafío Leer el diámetro en el instante de la inversión

El comparador interior se balancea dentro del agujero y el diámetro es el menor valor del recorrido. Leer la pantalla exactamente en ese instante depende del reflejo, y cada operario se detiene en un punto distinto.

Solución

El 543-310B-10 retiene el valor mínimo del balanceo, de modo que la lectura se hace después, con calma, y no cambia de un operario a otro.

Desafío Perder la noción de aproximación de la pantalla numérica

El indicador de aguja mostraba cuánto faltaba para el punto de inversión. Al cambiarlo por números, el operario pierde la referencia visual y balancea más veces de las necesarias.

Solución

La barra analógica integrada al LCD devuelve esa lectura de aproximación, junto con el número.

Desafío Reconfigurar en cada agujero distinto

Una pieza con tres diámetros distintos obliga a volver a escribir nominal y tolerancias en cada cambio, y es ahí donde entra el valor equivocado en medio del lote.

Solución

El 543-310B-10 guarda tres conjuntos de diámetro y tolerancia y alterna entre ellos en el propio instrumento.

Desafío Registrar la medición interior a mano

Una lectura de agujero anotada en papel y digitada después pierde trazabilidad, y el error de tipeo solo aparece en el informe.

Solución

El puerto Digimatic envía la medición directo al sistema de control estadístico de procesos.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-C
Fuerza de medición: 1,5N o menor
Batería: CR2032 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolución (mm): 0,001mm
Exactitud (mm): ±0,003mm
Protección IP: IP42
Exactitud: 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Función que define el modelo: Retención del valor mínimo, para lectura de diámetro interior
Uso: Solo para mediciones interiores, acoplado a un comparador de diámetro interior
Indicador auxiliar: Barra analógica integrada al LCD
Memorias: Hasta 3 conjuntos de diámetro nominal y tolerancia superior/inferior
Frecuencia de muestreo: 50 lecturas por segundo, con velocidad de variación de lectura de hasta 50 m/s
Tapa trasera: Plana en todos los instrumentos de esta serie
Vida útil de la pila: Aproximadamente 1 año en el modo estándar; 4,5 meses en el modo rápido
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos
Transductor: Electrostático lineal Absolute
Vástago según norma: 8 mm (ISO/JIS) o 3/8" (ANSI/AGD)
Punta de contacto estándar: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exactitud: El valor declarado excluye el error de 1 dígito de conteo
Documento de referencia: Catálogo general Mitutoyo, cuaderno de Relojes Comparadores

Funciones

Funciones de operación del 543-310B-10

Retención del valor mínimo

En un agujero, el diámetro verdadero es el menor valor que encuentra la punta al ser balanceada dentro de él. El instrumento guarda ese mínimo, en vez de exigir que el operario lea en el instante exacto de la inversión.

Barra analógica

La escala gráfica junto a los dígitos muestra la aproximación al punto de inversión. Es la información que daba el indicador de aguja y que la pantalla puramente numérica había perdido.

Tres memorias de diámetro

Guarda tres conjuntos de valor nominal y tolerancia. Quien mide agujeros de diámetros distintos en la misma pieza alterna entre ellos sin reconfigurar el instrumento.

Juicio de tolerancia Pasa/No pasa

Con el nominal y los límites grabados, el instrumento indica si el agujero está dentro del rango, sin que el operario compare números.

Preajuste

Define el origen a partir del anillo patrón o del bloque de referencia usado en la calibración del comparador.

Congelamiento de la pantalla

La función Hold fija el valor en la pantalla, para leer con el instrumento ya retirado del agujero.

Salida de datos

Puerto Digimatic para registrar la medición en red y en control estadístico de procesos.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos de función de la serie 543 ID-C disponibles en la tienda

Código	Función principal	Rango de medición	Resolución
543-301-10	Valores de máximo y de mínimo	12,7 mm / .5"	0,001 mm / .00005"
543-310B-10 (este)	Para comparador de diámetro interior	12,7 mm	0,001 mm
543-341B	Cálculo f(x) = Ax + B + Cx−¹	12,7 mm / .5"	0,001 mm / .00005"
543-350-10	Salida de señal Pasa/±No pasa	12,7 mm	0,001 mm

Artículos incluidos

Reloj comparador digital 543-310B-10
Pila CR2032, para la puesta en marcha
Punta de contacto 901312
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas y Respuestas

¿El 543-310B-10 sirve para medición exterior?

No. El catálogo es explícito: todos los instrumentos de esta serie sirven solo para mediciones interiores. Está diseñado para acoplarse a un comparador de diámetro interior, y la función de retención que trae es la del valor mínimo, que es la que tiene sentido dentro de un agujero.

¿Por qué el 543-310B-10 retiene el mínimo y no el máximo?

Porque el diámetro real de un agujero es el menor valor encontrado cuando el comparador se balancea dentro de él. Retener el máximo sería útil en medición exterior o de alabeo, que es el caso del 543-301-10 de la misma serie.

¿Para qué sirve la barra analógica del 543-310B-10?

Para mostrar cuánto falta hasta el punto de inversión del balanceo, que es la información que daba el indicador de aguja y que la pantalla numérica perdió. Aparece junto a los dígitos, en el mismo LCD.

¿Cómo uso las tres memorias del 543-310B-10?

Cada memoria guarda un diámetro nominal con tolerancia superior e inferior. En piezas con agujeros de medidas distintas, se graban las tres configuraciones una vez y se alterna entre ellas durante la inspección, sin volver a escribir valores.

¿El 543-310B-10 tiene tapa con oreja?

No. El catálogo registra que todos los instrumentos de esta serie tienen tapa trasera plana, lo que es coherente con el uso acoplado al comparador interior en vez de fijado por tornillo.

¿Cuánto dura la pila del 543-310B-10?

Cerca de 1 año en el modo estándar, o 4,5 meses en el modo rápido. Es una pila CR2032, entregada con el instrumento para la puesta en marcha.

¿Cuál es la velocidad máxima de balanceo que sigue el 543-310B-10?

La lectura se muestrea 50 veces por segundo y el instrumento sigue variaciones de hasta 50 m/s. En la práctica eso cubre el balanceo manual dentro del agujero sin riesgo de que el mínimo pase entre dos lecturas.
