Reloj Comparador Digital ABSOLUTE 12.7 mm 0.01 mm 0.001 mm ID-N Protección IP66 543-575

Name: Reloj Comparador Digital ABSOLUTE 12.7 mm 0.01 mm 0.001 mm ID-N Protección IP66 543-575
Brand: Mitutoyo
SKU: 543-575

SKU: 543-575

Cantidad

Sobre el producto

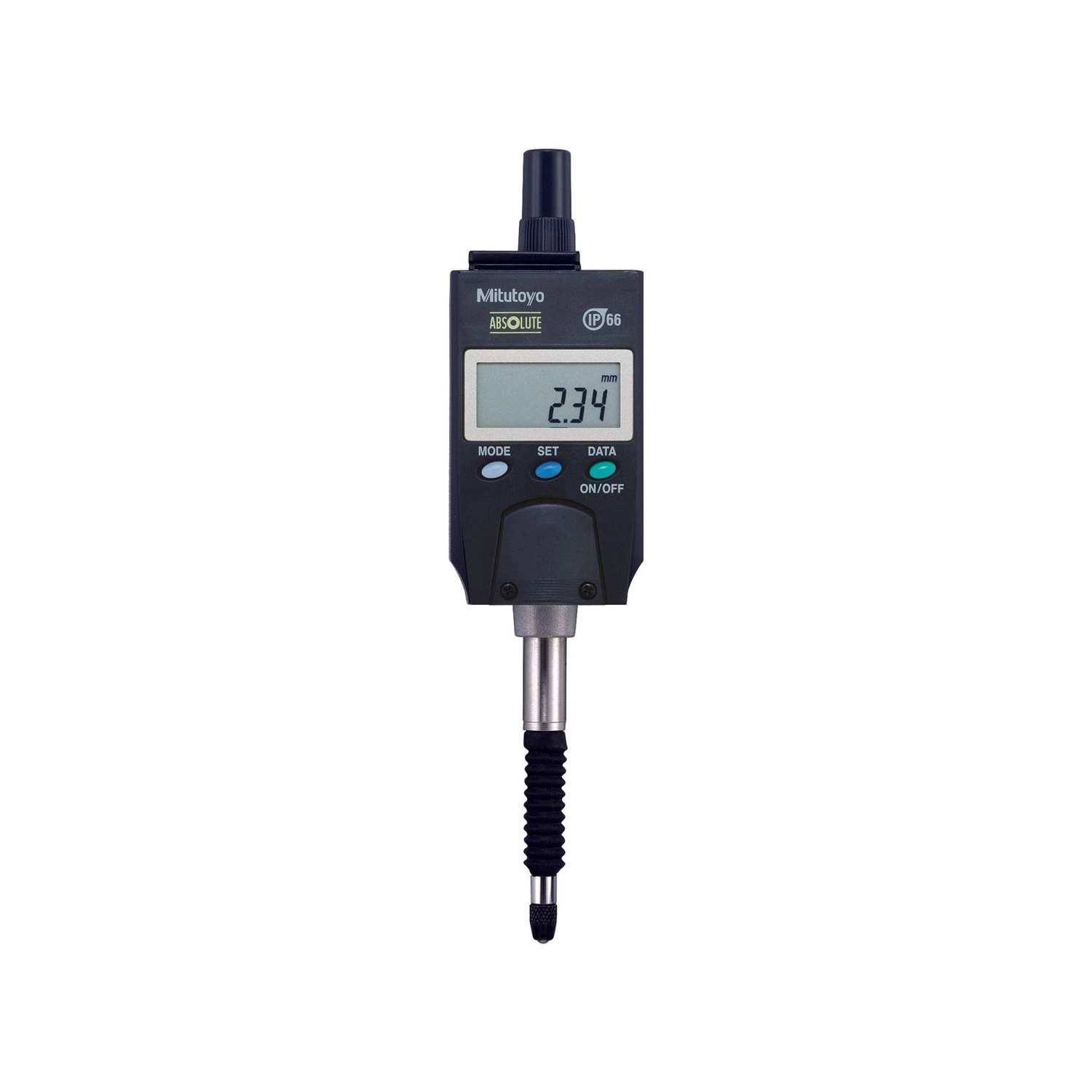

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-575 es el ID-N que permite elegir la resolución: alterna entre 0,01 mm y 0,001 mm en el propio instrumento, sin cambiar de comparador cuando la pieza cambia de exigencia.

Es lo que resuelve el banco que mide cosas distintas. En centésimas, la pantalla muestra menos dígitos y la lectura es más rápida; en milésimas, la misma herramienta atiende la pieza de tolerancia estrecha. La exactitud acompaña: 0,01 mm en la resolución gruesa y 0,003 mm en la fina.

El rango es de 12,7 mm, con protección IP66, cuerpo de 35 mm y fuerza de medición de 2,5 N o menor. Una pila SR44 dura cerca de 7.000 horas de uso continuo.

Rango 12,7 mm · resolución conmutable 0,01 / 0,001 mm
Error máximo permisible 0,01 mm / 0,003 mm · según la resolución
Protección IP66 · cuerpo de 35 mm · pantalla giratoria 180°
Codificador ABSOLUTE · salida Digimatic tipo G · 7.000 h de pila

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-575 dentro de la línea ID-N/B.

Alterna entre 0,01 y 0,001 mm sin cambiar de instrumento.

0,01 mm en la lectura gruesa, 0,003 mm en la fina.

Chorro de agua o refrigerante en cualquier dirección.

Cabe uno al lado del otro en soporte de medición multipunto.

Lectura en la posición que el montaje permita.

Origen retenido, sin poner a cero en cada uso.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-575.

Conmutable: 0,01 o 0,001 mm RESOLUCIÓN

Una elección que se hace en el instrumento, no en la compra. El banco que mide pieza de centésimas y pieza de milésimas usa el mismo comparador.
0,01 mm o 0,003 mm ERROR MÁXIMO PERMISIBLE

El error máximo admitido cambia con la resolución elegida, y el catálogo declara los dos valores. Excluido el error de ±1 dígito.
IP66 PROTECCIÓN

Sellado total contra polvo y resistencia a chorro de agua en cualquier dirección, para que el instrumento quede en el puesto durante el corte.
35 mm ANCHO

La medida que define cuántos puntos caben uno al lado del otro en un soporte de medición multipunto.
2,5 N o menor FUERZA DE MEDICIÓN

La misma de los demás ID-N de cuerpo compacto.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-575 es la elección correcta.

Desafío Dos comparadores para dos tipos de pieza

Un banco que mide pieza de centésimas y pieza de milésimas termina con dos instrumentos, dos certificados de calibración y el riesgo de usar el equivocado con las prisas.

Solución

El 543-575 alterna entre 0,01 mm y 0,001 mm en la propia pantalla, con la exactitud declarada para cada una.

Desafío Un dígito de más estorbando la lectura rápida

En verificación de lote con tolerancia holgada, la cifra de las milésimas solo retrasa: el operario lee un número más largo para decidir lo mismo.

Solución

En la resolución de 0,01 mm el 543-575 muestra menos dígitos, y la lectura es más rápida sin cambiar de herramienta.

Desafío Refrigerante de corte sobre el instrumento

Un comparador común sale del puesto en cada ciclo por la salpicadura, y cada recolocación es una oportunidad de cambiar la referencia.

Solución

El IP66 del 543-575 resiste chorro de agua o refrigerante en cualquier dirección y no deja entrar polvo.

Desafío Origen perdido al apagar

Un instrumento sin codificador absoluto debe ponerse a cero contra el patrón cada vez que vuelve a encenderse, lo que consume tiempo al inicio del turno.

Solución

El codificador ABSOLUTE del 543-575 restablece el origen solo al encender.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, transmisión de datos, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-N
Fuerza de medición: 2,5N o menor
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolución (mm): 0,01mm, 0,001mm
Exactitud (mm): ±0,003mm
Protección IP: IP66
Exactitud: 0,01mm / 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Tipo: ID-N, cuerpo compacto
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por velocidad de movimiento del husillo
Grado de protección: IP66: inmune a la entrada de polvo y resistente a chorro de agua o refrigerante de corte en cualquier dirección
Ancho del cuerpo: 35 mm, para medición multipunto donde el espacio entre instrumentos es reducido
Pantalla: LCD de 6 dígitos con símbolos, giratoria 180°
Transductor: Electrostático lineal
Diámetro de fijación: 8 mm (ISO/JIS) o 3/8" (ANSI/AGD)
Pila: SR44 (1 unidad), con aproximadamente 7.000 horas de uso continuo
Conector Digimatic: Tipo G, con cable resistente al agua que preserva el sellado en la conexión
Norma de exactitud: El valor declarado excluye el error de ±1 dígito de conteo
Documento de referencia: Catálogo general Mitutoyo, cuaderno de Relojes Comparadores, página F-7

Funciones

Funciones de operación del 543-575

Juicio de tolerancia

Se definen el límite superior y el inferior y el instrumento indica Pasa, +No pasa o −No pasa con un símbolo, que puede mostrarse en tamaño mayor para leerlo a distancia. Evita comparar número a número en la verificación de lotes.

Lectura inversa de la pantalla

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Pantalla giratoria 180°

Gira la pantalla a la posición de lectura conveniente, lo que resuelve el montaje en ángulo difícil sin improvisar el soporte.

Preajuste y puesta a cero

Define un origen propio a partir de la pieza de referencia, o pone a cero en el punto donde está el husillo.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e integrar el instrumento a una red de medición y al control estadístico de procesos.

Encendido y apagado

Con el codificador ABSOLUTE, volver a encender no exige poner a cero: el origen sigue donde estaba.

Transmisión de datos

Este reloj usa conector Digimatic tipo G, con cable resistente al agua que preserva el sellado IP66 en la conexión.

Opción 1

Cable resistente al agua + Input Tool USB · 1 m

Lo que necesita: 21EAA194 + 06AFM380G — Banco junto a la computadora

El cable recto resistente al agua mantiene el sellado del instrumento en la propia conexión, que es el punto donde un cable común comprometería el IP66. Conecta la salida Digimatic al Input Tool USB, que entrega la lectura a la computadora como si se escribiera en el teclado, sin software adicional.

21EAA194Cable de comunicación recto resistente al agua DATA · 1 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 2

Cable resistente al agua + Input Tool USB · 2 m

Lo que necesita: 21EAA190 + 06AFM380G — Mayor distancia hasta la computadora

La misma conexión de la opción de 1 m, con el doble de alcance. Útil cuando el dispositivo de medición queda alejado de la mesa, situación habitual en un puesto de inspección dentro de la máquina.

21EAA190Cable de comunicación recto resistente al agua DATA · 2 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 3

Inalámbrico, por radiofrecuencia

Lo que necesita: 02AZD790G + 02AZD730H — Puesto sin computadora al lado

El cable tipo G conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor conectado a la PC. El modelo con LED confirma cada envío visualmente; cuando el ambiente es ruidoso o el operario no mira el transmisor, la alternativa es el de zumbador.

02AZD790GCable de conexión tipo G para U-WAVE · Coolant ProofVer producto

02AZD730HTransmisor inalámbrico U-WAVE-T con LEDVer producto

Opción 4

Inalámbrico, disparo por pedal

Lo que necesita: 02AZE140G + 02AZD880H — Medición con las dos manos ocupadas

El cable con entrada de pedal permite disparar la lectura con el pie, sin soltar la pieza ni el instrumento. En medición multipunto, donde el operario posiciona la pieza en cada lectura, es lo que mantiene el ritmo sin error de posicionamiento.

02AZE140GCable de conexión con entrada de pedal tipo G para U-WAVEVer producto

02AZD880HTransmisor inalámbrico U-WAVE-T con zumbadorVer producto

Todos los códigos anteriores se venden en esta tienda. El conector de este reloj es el Digimatic tipo G: un cable de otro tipo no encaja.

Variantes de la serie

Modelos ID-N e ID-B disponibles en la tienda

Código	Tipo	Rango de medición	Resolución
543-570	ID-N	12,7 mm	0,01 mm
543-571	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575 (este)	ID-N	12,7 mm	0,01 / 0,001 mm
543-576	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580	ID-B	5,0 mm	0,01 mm
543-585	ID-B	5,0 mm	0,01 / 0,001 mm

Artículos incluidos

Reloj comparador digital 543-575
Pila SR44 (938882), para la puesta en marcha
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas y Respuestas

¿Cómo cambio la resolución del 543-575?

Desde el propio instrumento, sin herramienta ni software. Pasa a mostrar 0,01 mm o 0,001 mm según la elección, y el catálogo declara la exactitud de cada una: 0,01 mm en la resolución gruesa y 0,003 mm en la fina.

¿La exactitud del 543-575 cambia cuando cambio la resolución?

Cambia, y el catálogo trae los dos valores justamente por eso: 0,01 mm cuando el instrumento lee en centésimas y 0,003 mm cuando lee en milésimas. Ambos excluyen el error de ±1 dígito de conteo.

¿Cuál es la diferencia entre el 543-575 y el 543-585?

El formato y el recorrido. El 543-575 es ID-N, de cuerpo compacto, con 12,7 mm de rango; el 543-585 es ID-B, con la pantalla perpendicular al eje del husillo y recorrido de 5 mm. Ambos tienen la misma resolución conmutable y la misma protección IP66.

¿Puedo usar el 543-575 en medición multipunto?

Sí, y el cuerpo de 35 mm de ancho fue pensado para eso: es la medida que define cuántos instrumentos caben uno al lado del otro en un soporte. La pantalla además gira 180° para que la lectura acompañe al montaje.

¿Cómo conecto el 543-575 a la computadora?

Por la salida Digimatic con conector tipo G. La pestaña Transmisión de datos trae los cuatro caminos con los códigos que se venden aquí, desde el cable resistente al agua hasta el envío inalámbrico con disparo por pedal.

¿Sirve un cable común en el 543-575?

No sin costo. La conexión es donde se pierde el sellado IP66, por eso la línea tiene cable de comunicación resistente al agua propio: 21EAA194 de 1 m o 21EAA190 de 2 m.

¿Cuál es la autonomía del 543-575?

Cerca de 7.000 horas de uso continuo con una pila SR44, la misma de toda la línea ID-N/B.
