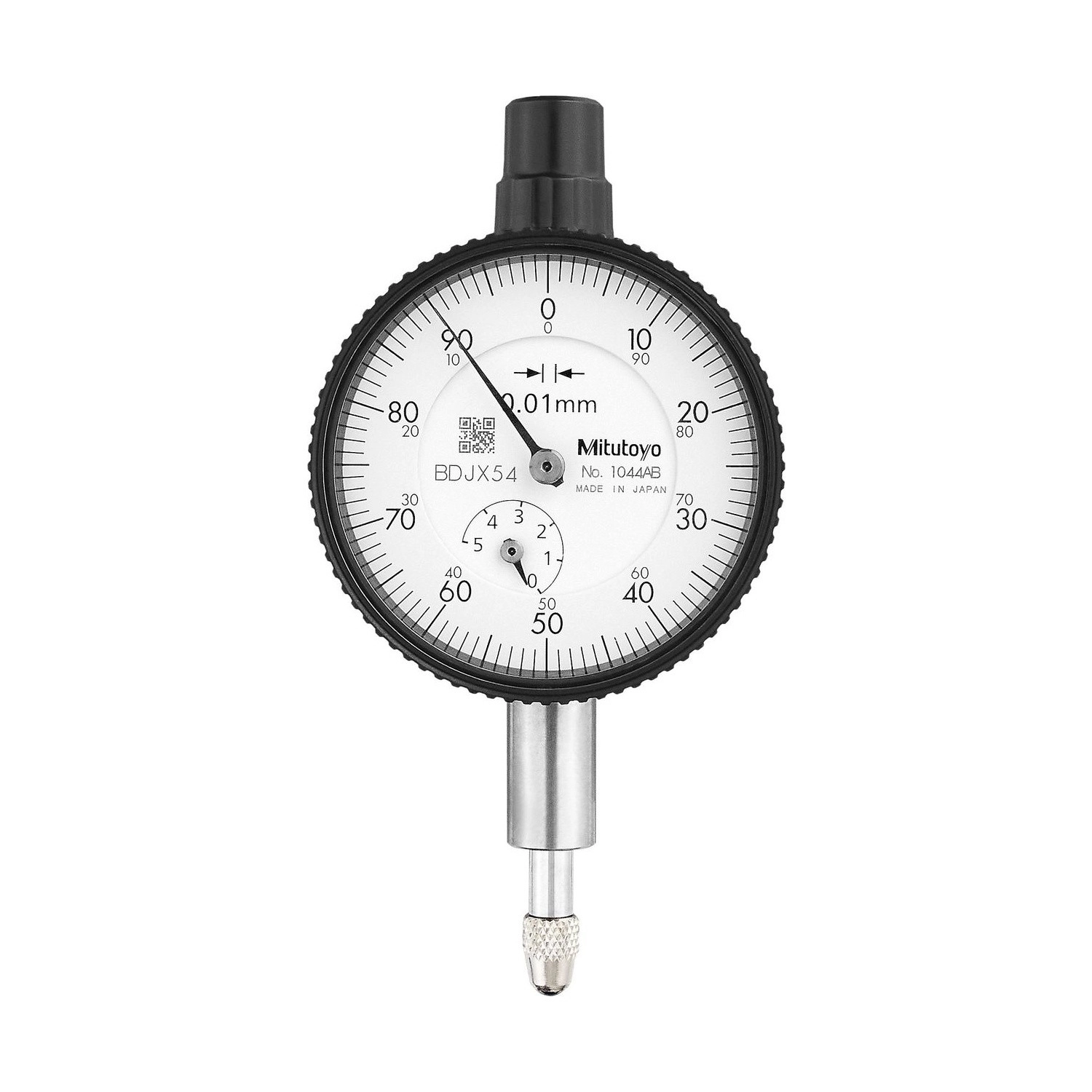

El Reloj Comparador Analógico Mitutoyo 1044AB es la versión de tapa trasera sin oreja del compacto de la Serie 1: la trasera es plana y el reloj se fija por el cañón de ø8 mm, sin nada saliente detrás del aro de ø40 mm. Mide 5 mm con graduación de 0,01 mm.

El error máximo permitido en todo el recorrido es de 0,013 mm, con histéresis de 0,004 mm y repetibilidad de 0,003 mm. La escala es continua, ±0-100, a 1 mm por vuelta, y la fuerza de medición es de hasta 1,4 N.

La construcción es resistente al aceite y al agua, con husillo de acero inoxidable templado, punta de contacto de carburo y carátula con revestimiento antirreflejo. Incluye certificado de inspección con los datos de fábrica.

Intervalo 5 mm · graduación 0,01 mm
Error máximo 0,013 mm · repetibilidad 0,003 mm
Tapa sin oreja · trasera plana
Aro compacto de ø40 mm · escala continua ±0-100

Diferenciales

Destacados del producto

Lo que distingue al 1044AB dentro de la Serie 1.

Nada saliente detrás del aro, para montaje apoyado en pared o panel.

El tamaño pequeño de la línea, para dispositivos con poco espacio.

El mismo diámetro de los soportes y bases de la línea de relojes.

En todo el recorrido de 5 mm, con 0,011 mm en una vuelta.

Tres micrómetros de dispersión al repetir la lectura en el mismo punto.

Revestimiento duro que mejora la lectura y resiste rayaduras.

Especificaciones

Características principales

Qué significa en la práctica cada número del 1044AB.

Sin oreja TAPA TRASERA

Sin la oreja, el reloj ocupa menos profundidad detrás del aro y puede quedar al ras de una superficie.
Cañón de ø8 mm FIJACIÓN

Todo el apriete queda en el cañón, así que el soporte debe sujetar sin forzar: el manual advierte que la fuerza excesiva afecta al husillo.
5 mm a 1 mm por vuelta INTERVALO

Cinco vueltas de la aguja, suficiente para el control por comparación de forma y posición.
0,013 mm en todo el recorrido ERROR MÁXIMO

En una décima de vuelta el límite baja a 0,008 mm, el tramo más usado al verificar tolerancias.
Aro de ø40 mm TAMAÑO

El compacto de la Serie 1, para cuando el dispositivo tiene poco espacio alrededor del punto de medición.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 1044AB es la elección correcta.

Desafío Oreja que choca con el dispositivo

En montaje apoyado, la oreja de la tapa trasera toca la pared del calibre e impide que el reloj quede en la posición correcta.

Solución

El 1044AB tiene trasera sin oreja y puede montarse al ras, sujeto solo por el cañón de ø8 mm.

Desafío Varios relojes lado a lado

En dispositivos con muchos puntos de medición, la suma de orejas y aros grandes aleja los instrumentos de la posición ideal.

Solución

Con aro de ø40 mm y sin oreja, el 1044AB ocupa el mínimo de espacio en cada punto.

Desafío Soporte que fuerza el cañón

Sin oreja, todo el apriete va al cañón, y un soporte mal regulado puede frenar el husillo.

Solución

El cañón del 1044AB tiene ø8 mm, el estándar de los soportes de la línea, lo que facilita elegir un fijador rígido sin apriete excesivo.

Desafío Cambio entre modelos con y sin oreja

Cuando el banco tiene los dos tipos de montaje, el operador necesita saber que el instrumento es el mismo y solo cambia la trasera.

Solución

El 1044AB mide igual que el 1044A: 5 mm, 0,01 mm y error máximo de 0,013 mm. Solo difiere la tapa trasera.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 1
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,013mm
Protección IP: Sin protección
Tecnología: Analógico
Tapa trasera: Lisa
Diámetro del vástago: 8mm
Histéresis: 0,004mm
Repetibilidad: 0,003mm
Lectura de la escala: ±0-100

Detalles técnicos

Modelo: Serie 1, tamaño pequeño, tapa trasera sin oreja
Aro: ø40 mm, el tamaño pequeño de la línea Mitutoyo
Fijación: Por el cañón de ø8 mm. La trasera no tiene oreja
Versión con oreja: La misma versión con oreja es el 1044A
Error de indicación por tramo: 0,008 mm en 1/10 de vuelta, 0,010 mm en media vuelta y 0,011 mm en una vuelta
Construcción: Resistente al aceite y al agua, husillo de acero inoxidable templado y engranaje principal de material resistente al desgaste y a la deformación
Punta de contacto: Carburo, rosca M2,5 × 0,45
Carátula: Revestimiento antirreflejo y duro, resistente a rayaduras y productos químicos
Norma de inspección: JIS B 7503:2017, con la punta de contacto hacia abajo
Temperatura de uso: 0 °C a 40 °C, humedad relativa de 30% a 70% sin condensación
Certificado: Certificado de inspección con los datos de fábrica
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-48 a 07-50 (Serie 1, tamaño pequeño)

Variaciones de la serie

Otros modelos de la Serie 1 disponibles en la tienda

Código	Tapa trasera	Intervalo	Resolución	Diferencial
1044A	Con oreja	5 mm	0,01 mm	Escala continua ±0-100
1044AB (este)	Sin oreja (plana)	5 mm	0,01 mm	Escala continua ±0-100
1044A-60	Con oreja	5 mm	0,01 mm	Sellado IP63
1045A	Con oreja	5 mm	0,01 mm	Escala balanceada 0-50-0
1160A	No se aplica	5 mm	0,01 mm	Husillo perpendicular "T"

Artículos incluidos

Reloj comparador analógico 1044AB
Punta de contacto de carburo, rosca M2,5 × 0,45
Certificado de inspección de fábrica
Manual del usuario

Preguntas frecuentes

Preguntas y Respuestas

¿Qué significa tapa trasera sin oreja en el comparador 1044AB?

Que la trasera del 1044AB es plana, sin la pestaña con agujero para tornillo. El reloj se fija por el cañón de ø8 mm y puede quedar apoyado en una superficie.

¿Cuándo elegir el 1044AB en lugar del 1044A?

Cuando la oreja estorba el montaje: dispositivo con pared detrás del reloj, panel o varios instrumentos lado a lado. Si el reloj necesita tornillo para no girar, lo indicado es el 1044A.

¿Cómo sujetar el reloj 1044AB sin afectar la lectura?

Por el cañón, con un fijador rígido y sin fuerza excesiva. El manual recomienda empujar el reloj con los dedos después de fijarlo y verificar que el husillo vuelva a la posición inicial.

¿En qué posición usar el reloj comparador 1044AB?

Con la punta de contacto hacia abajo. Es en esa orientación que Mitutoyo inspecciona el instrumento y garantiza la exactitud declarada.

¿Qué revisar en el 1044AB después de una caída?

La exactitud, antes de volver a usarlo. Revise también que agujas y husillo se muevan con suavidad y que la punta de contacto siga en su lugar, como indica el manual.
