Reloj Comparador Analógico Alcance 5mm Graduación 0,01mm con Tapa Trasera con Oreja Mitutoyo 1044A

Name: Reloj Comparador Analógico Alcance 5mm Graduación 0,01mm con Tapa Trasera con Oreja Mitutoyo 1044A
Brand: Mitutoyo
SKU: 1044A

SKU: 1044A

Cantidad

Sobre el producto

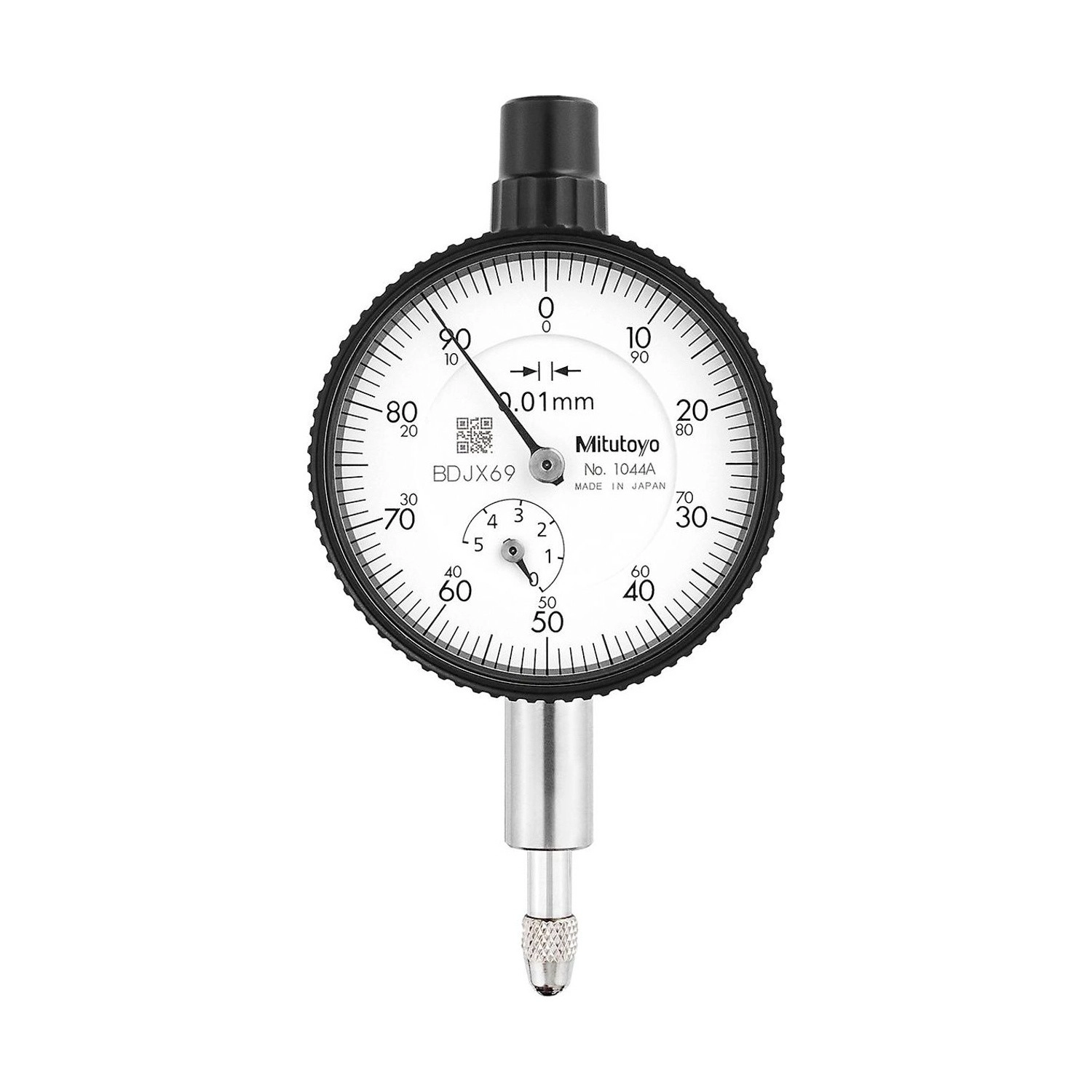

El Reloj Comparador Analógico Mitutoyo 1044A es el modelo compacto de la Serie 1, con aro de ø40 mm, hecho para caber en dispositivos de control donde el reloj de tamaño estándar no entra. Mide 5 mm con graduación de 0,01 mm y tiene tapa trasera con oreja.

El error máximo permitido en todo el recorrido es de 0,013 mm, con histéresis de 0,004 mm y repetibilidad de 0,003 mm. La escala es continua, ±0-100, a 1 mm por vuelta, y la fuerza de medición es de hasta 1,4 N.

La construcción es resistente al aceite y al agua, con husillo de acero inoxidable templado, punta de contacto de carburo y carátula con revestimiento antirreflejo. Incluye certificado de inspección con los datos de fábrica.

Intervalo 5 mm · graduación 0,01 mm
Error máximo 0,013 mm · repetibilidad 0,003 mm
Aro compacto de ø40 mm · escala continua ±0-100
Tapa con oreja · punta de carburo

Diferenciales

Destacados del producto

Lo que distingue al 1044A dentro de la Serie 1.

Cabe en dispositivos de control estrechos, donde el aro de ø57 mm no pasa.

Cinco vueltas de la aguja a 1 mm cada una, en el mismo cuerpo compacto.

En todo el recorrido, con 0,008 mm en una décima de vuelta.

Un punto de fijación más, además del cañón de ø8 mm.

Con engranaje principal resistente al desgaste y a la deformación.

Resiste el desgaste del contacto repetido con la pieza.

Especificaciones

Características principales

Qué significa en la práctica cada número del 1044A.

Aro de ø40 mm TAMAÑO

Es el tamaño pequeño de la línea Mitutoyo. Ocupa menos espacio en el dispositivo y deja lugar para otro instrumento al lado.
5 mm a 1 mm por vuelta INTERVALO

Cubre desviaciones de forma y posición habituales en el control por comparación, sin cambiar de instrumento.
0,013 mm en todo el recorrido ERROR MÁXIMO

Usando solo una parte del recorrido el error es menor: 0,011 mm en una vuelta y 0,008 mm en una décima de vuelta.
Continua, ±0-100 ESCALA

La cuenta sigue de 0 a 100 en los dos sentidos, la lectura más directa para medir desplazamiento.
Oreja o cañón FIJACIÓN

La oreja permite sujetar el reloj con tornillo, lo que evita apretar el cañón e interferir en el movimiento del husillo.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 1044A es la elección correcta.

Desafío Dispositivo sin espacio para el reloj estándar

En un calibre con varios puntos de medición cercanos, el aro de tamaño estándar choca con el vecino o con la propia pieza.

Solución

El 1044A tiene aro de ø40 mm, el tamaño pequeño de la Serie 1, y cabe donde el estándar no entra.

Desafío Reloj que gira en el soporte

Sujeto solo por el cañón, el reloj puede girar con vibración o un golpe y la escala sale de la posición de lectura.

Solución

La oreja de la tapa trasera del 1044A acepta tornillo y mantiene el instrumento en la orientación elegida.

Desafío Apriete en el cañón que frena el husillo

Apretar de más el cañón para compensar la falta de otro punto de fijación puede frenar el husillo y alterar la lectura.

Solución

Con la oreja, el 1044A queda sujeto sin depender de un apriete fuerte en el cañón, como recomienda el manual.

Desafío Reflejo en la carátula bajo luz de fábrica

La luz fuerte sobre el cristal oculta la aguja y obliga al operador a cambiar de posición para leer.

Solución

La carátula del 1044A tiene revestimiento antirreflejo y duro, que también resiste rayaduras y productos químicos.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 1
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,013mm
Protección IP: Sin protección
Tecnología: Analógico
Tapa trasera: Con oreja
Diámetro del vástago: 8mm
Histéresis: 0,004mm
Repetibilidad: 0,003mm
Lectura de la escala: ±0-100

Detalles técnicos

Modelo: Serie 1, tamaño pequeño, escala continua
Aro: ø40 mm, el tamaño pequeño de la línea Mitutoyo
Fijación: Por la oreja de la tapa trasera o por el cañón de ø8 mm
Versión sin oreja: La misma versión con trasera plana es el 1044AB
Error de indicación por tramo: 0,008 mm en 1/10 de vuelta, 0,010 mm en media vuelta y 0,011 mm en una vuelta
Construcción: Resistente al aceite y al agua, husillo de acero inoxidable templado y engranaje principal de material resistente al desgaste y a la deformación
Punta de contacto: Carburo, rosca M2,5 × 0,45
Carátula: Revestimiento antirreflejo y duro, resistente a rayaduras y productos químicos
Norma de inspección: JIS B 7503:2017, con la punta de contacto hacia abajo
Temperatura de uso: 0 °C a 40 °C, humedad relativa de 30% a 70% sin condensación
Certificado: Certificado de inspección con los datos de fábrica
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-48 a 07-50 (Serie 1, tamaño pequeño)

Variaciones de la serie

Otros modelos de la Serie 1 disponibles en la tienda

Código	Tapa trasera	Intervalo	Resolución	Diferencial
1044A (este)	Con oreja	5 mm	0,01 mm	Escala continua ±0-100
1044AB	Sin oreja (plana)	5 mm	0,01 mm	Escala continua ±0-100
1044A-60	Con oreja	5 mm	0,01 mm	Sellado IP63
1045A	Con oreja	5 mm	0,01 mm	Escala balanceada 0-50-0
1160A	No se aplica	5 mm	0,01 mm	Husillo perpendicular "T"

Artículos incluidos

Reloj comparador analógico 1044A
Punta de contacto de carburo, rosca M2,5 × 0,45
Certificado de inspección de fábrica
Manual del usuario

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el reloj comparador 1044A y el 1044AB?

Solo la tapa trasera. El 1044A tiene oreja, para fijación con tornillo; el 1044AB tiene trasera sin oreja, para fijación por el cañón. Recorrido, graduación y exactitud son iguales.

¿El 1044A sirve en lugar de un reloj de aro mayor?

Sirve cuando el espacio es el problema. El 1044A tiene aro de ø40 mm y el mismo cañón de ø8 mm de los modelos mayores, así que encaja en el mismo tipo de soporte.

¿Cómo fijar el comparador compacto 1044A?

Por la oreja o por el cañón, nunca por otra parte del cuerpo. Por el cañón, sin fuerza excesiva, para no afectar el movimiento del husillo. La punta de contacto queda hacia abajo.

¿El error de 0,013 mm del 1044A vale en cualquier tramo?

No. Es el límite para el recorrido completo de 5 mm. En una vuelta el límite es de 0,011 mm y en una décima de vuelta, 0,008 mm.

¿Puedo lubricar el husillo del reloj 1044A?

No. El manual indica limpiar el husillo con un paño seco o humedecido con alcohol, sin aceite. El cristal se limpia con un paño suave y detergente neutro.
