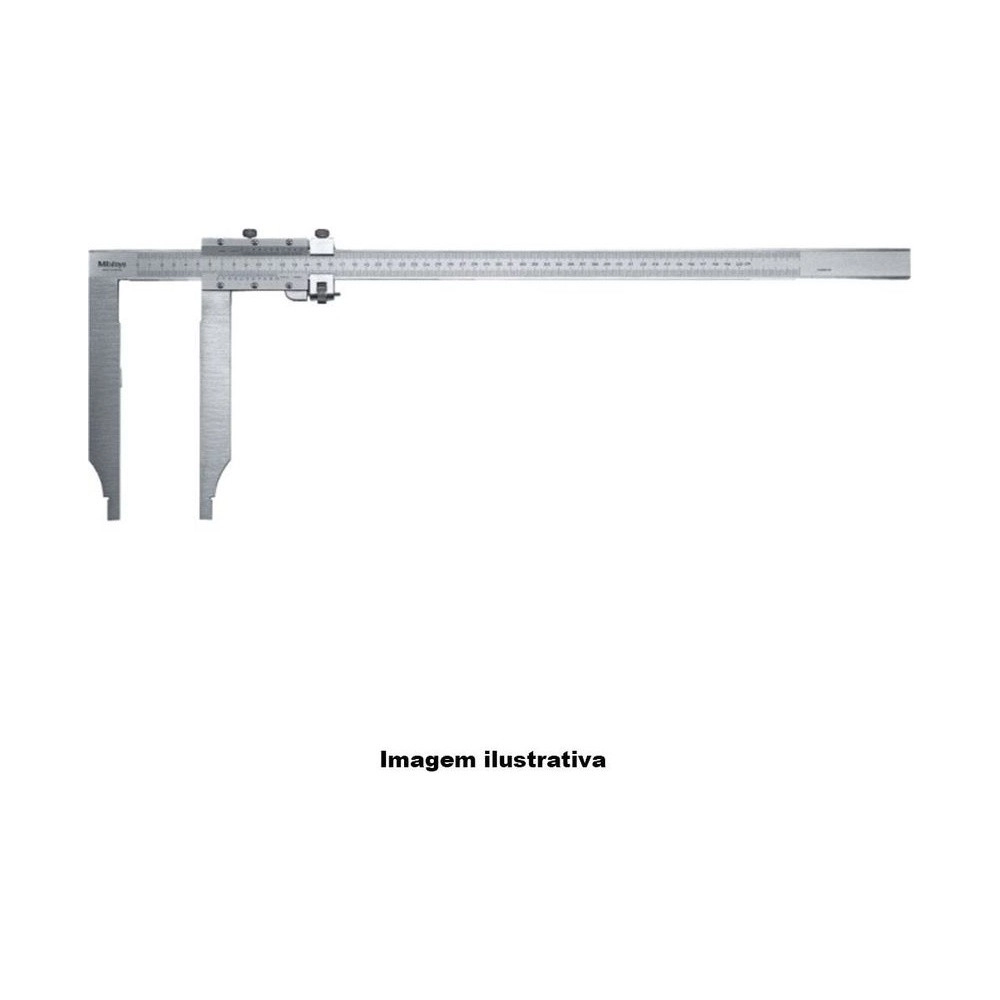

Pie de Metro Analógico Mitutoyo 1000 mm 0,02 mm con Mandíbulas Largas 534-108

Pie de Metro Analógico Mitutoyo 1000 mm 0,02 mm con Mandíbulas Largas 534-108

Name: Pie de Metro Analógico Mitutoyo 1000 mm 0,02 mm con Mandíbulas Largas 534-108
Brand: Mitutoyo
SKU: 534-108

SKU: 534-108

Cantidad

Sobre el producto

El Pie de Metro Mitutoyo 534-108 es el vernier de mordazas largas de alta resolución de la Serie 534: lee hasta 0,02 mm en el nonio, para mediciones de característica interna y externa que piden lectura más fina en piezas de gran porte (0-1000mm / 0-40").

Las mordazas largas alcanzan características internas y externas de difícil acceso — diámetros retraídos, regiones detrás de bridas y ranuras profundas — que las mordazas estándar no alcanzan. La lectura interna y externa se hace directamente en las escalas superior e inferior del nonio.

Instrumento 100% mecánico: sin batería ni electrónica, robusto para el piso de fábrica. Escala doble en milímetros y pulgadas. Exactitud de ±0,1mm / ±0,004".

Mordazas largas — acceso a características internas difíciles
Vernier (nonio) — sin batería, robusto
Lectura interna y externa directa (escalas superior e inferior)
Rango 300–1000 mm · resolución 0,05 / 0,02 mm

Diferenciales

Destacados del producto

Las principales características del pie de metro analógico 534-108

Permiten la medición de piezas con características internas de difícil acceso.

Las mediciones internas y externas se leen directamente en las escalas superior e inferior del vernier.

Mecánico y robusto, sin batería ni electrónica —fiable y de bajo mantenimiento.

Modelos de 300 a 1000 mm para piezas de mediano y gran tamaño.

Disponible en resolución de 0,05 mm o 0,02 mm, según el modelo.

Indicado para uso industrial en piezas grandes.

Especificaciones

Principales características

Conozca en detalle las características del pie de metro analógico 534-108

Acceso a características internas MORDAZAS LARGAS

Las mordazas largas permiten alcanzar características internas de difícil acceso en piezas grandes.
Escalas superior e inferior LECTURA DIRECTA

Las mediciones internas y externas se leen directamente en las escalas superior e inferior del vernier.
Lectura mecánica por nonio VERNIER

La lectura por vernier no requiere batería ni electrónica, ofreciendo robustez y bajo mantenimiento.
Cobertura de 300 a 1000 mm CAPACIDAD

La serie cubre de 300 a 1000 mm, indicada para piezas de mediano y gran tamaño.
Resolución 0,05 / 0,02 mm PRECISIÓN

Modelos con resolución de 0,05 mm o 0,02 mm, según la exigencia de la aplicación.

Soluciones

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 534-108 ayuda a eliminar

Desafío Acceso a características internas difíciles

Las mordazas cortas no alcanzan regiones internas de piezas grandes.

Solución

Las mordazas largas permiten la medición de esas características de difícil acceso.

Desafío Lectura separada de interno y externo

Alternar entre escalas retrasa el trabajo.

Solución

Las mediciones internas y externas se leen directamente en las escalas superior e inferior del vernier.

Desafío Dependencia de batería

Los instrumentos digitales dependen de batería y pueden fallar.

Solución

El pie de metro de mordazas largas es mecánico, robusto y no requiere batería.

Desafío Medición de piezas de gran tamaño

Las piezas grandes exigen un alcance que los calibres comunes no ofrecen.

Solución

La Serie 534 cubre rangos de hasta 1000 mm.

Datos Técnicos

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

Serie: 534
Modelo: Analógico de mandíbula larga
Marca: Mitutoyo
Capacidad en milímetros: 1000mm
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-1000mm
Alcance (in): 0-40"
Resolución (mm): 0,02mm
Resolución (in): 0,001"
Exactitud (mm): ±0,1mm
Exactitud (in): ±0,004"
Protección IP: Sin protección
Material de las Mordazas: Acero inoxidable
Tipo de Mordaza: Bico Longo
Barra de Profundidad: Sem barra
Tecnología: Vernier
Notas y observaciones: +20mm/.787” en la lectura de mediciones internas

Detalles técnicos

Tipo: Pie de Metro analógico (vernier) de mordazas largas
Lectura: Vernier (sin batería); medición interna/externa en las escalas superior e inferior
Mordazas: Largas, para características internas de difícil acceso
Rango (serie): 300 a 1000 mm, según el modelo
Resolución: 0,05 mm o 0,02 mm, según el modelo
Salida de datos: No

Funciones

Tipos de medición

Medición externa

Mide dimensiones externas de piezas de mediano y gran tamaño con las mordazas largas.

Medición interna

Mide características internas de difícil acceso; la lectura se realiza en la escala correspondiente del vernier.

Recursos y operación

Lectura por vernier

Lectura mecánica por la escala principal y el nonio.

Escalas superior e inferior

Lectura directa de mediciones internas y externas.

Tornillo de fijación

Permite bloquear el cursor para realizar la lectura.

Variaciones de la serie

Código	Capacidad	Exactitud
534-101	300 mm / 12"	±0,07mm
534-102	500 mm / 20"	±0,13mm
534-103	750 mm / 30"	±0,16mm
534-104	1000 mm / 40"	±0,2mm
534-105	300 mm / 12"	±0,04mm
534-106	500 mm / 20"	±0,06mm
534-107	750 mm / 30"	±0,08mm
534-108 (este)	1000 mm / 40"	±0,1mm

Ítems incluidos

Pie de Metro Analógico 1000 mm (534-108)
Estuche
Manual del usuario
Certificado de inspección
Certificado de garantía

Preguntas frecuentes

Preguntas y Respuestas

¿Cuándo elegir el pie de metro de mordazas largas 534-108 de 1000 mm?

El 534-108 es el pie de metro vernier de mordazas largas de 1000 mm, graduación 0,02 mm: mide características internas y externas de difícil acceso en piezas de gran porte. Indicado cuando las mordazas estándar no alcanzan la región a medir.

¿Para qué sirven las mordazas largas del 534-108?

Las mordazas largas del 534-108 alcanzan diámetros retraídos, regiones detrás de bridas y ranuras profundas — características internas y externas que quedan fuera del alcance de las mordazas estándar.

¿Cuál es la ventaja de la graduación de 0,02 mm del 534-108?

El 534-108 lee hasta 0,02 mm en el nonio — más fino que los 0,05 mm del 534-104 (misma capacidad de 1000 mm y mordazas largas). Es la elección cuando la característica interna exige lectura más precisa; para verificación general, 0,05 mm ya atiende.

¿Qué mide el 534-108?

Dimensiones externas e internas de piezas de mediano y gran porte, con la ventaja del alcance de las mordazas largas. La medición interna y la externa se leen directamente en las escalas del nonio.

¿Por qué elegir el 534-108 analógico en vez de digital?

El 534-108 es 100% mecánico: sin batería ni electrónica, robusto y siempre listo, adecuado a piezas grandes en el piso de fábrica. Quien necesita lectura digital directa encuentra esa función en las líneas digitales — la elección acompaña la rutina de medición.

¿Cómo se lee la escala del 534-108?

Combinando la escala principal con el nonio de 0,02 mm; las mediciones interna y externa se leen en las escalas superior e inferior. El 534-108 también trae escala en pulgadas.

¿Cómo garantizar que el 534-108 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 534-108 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo — protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 534-108 necesita calibración periódica?

El 534-108 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso — no hay plazo único obligatorio.
