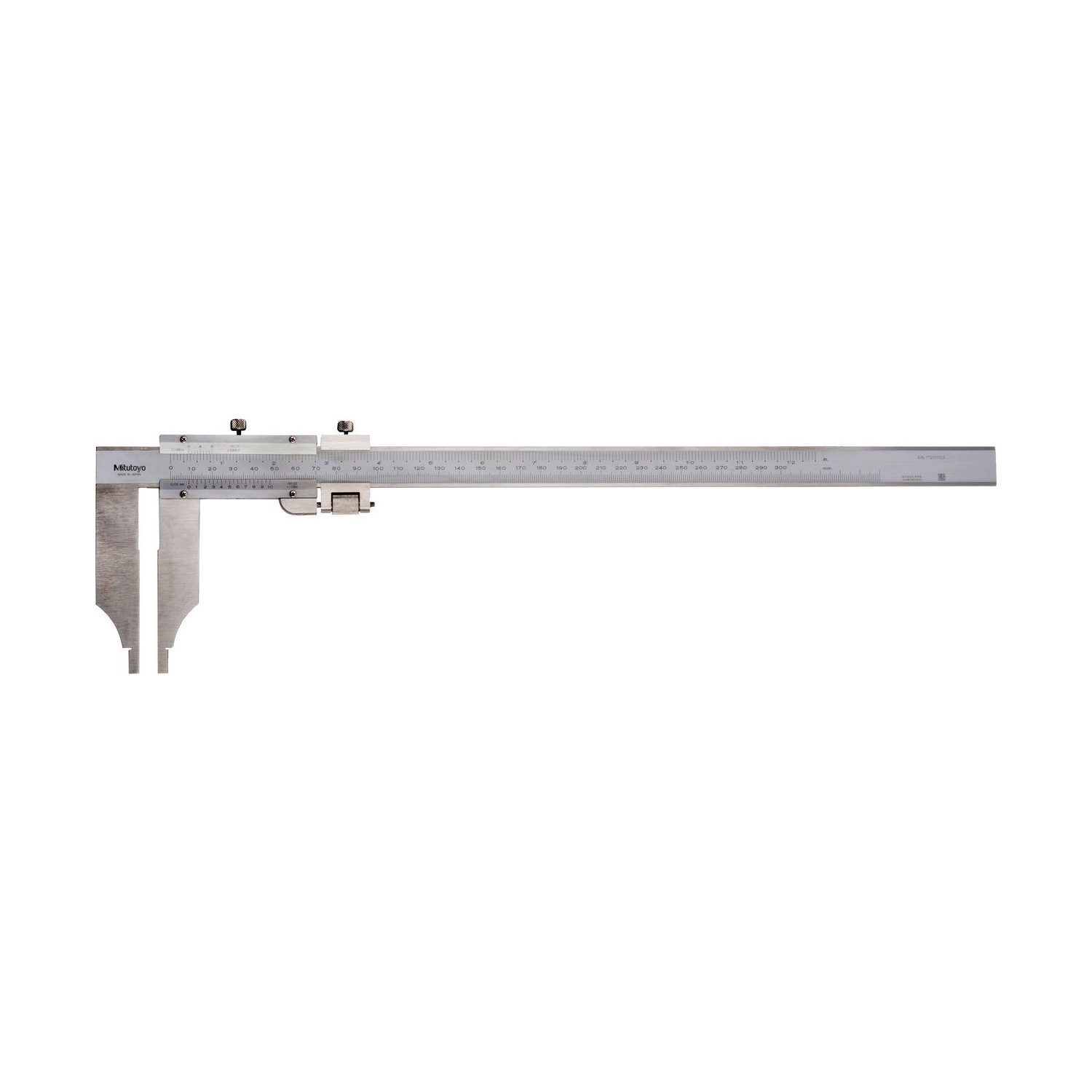

Pie de Metro Analógico Mitutoyo 300 mm 0,05 mm con Mandíbulas Largas 534-101

Pie de Metro Analógico Mitutoyo 300 mm 0,05 mm con Mandíbulas Largas 534-101

Name: Pie de Metro Analógico Mitutoyo 300 mm 0,05 mm con Mandíbulas Largas 534-101
Brand: Mitutoyo
SKU: 534-101

SKU: 534-101

Cantidad

Sobre el producto

El Pie de Metro Mitutoyo 534-101 es el vernier de mordazas largas de la Serie 534, capacidad 0-300mm / 0-12": la graduación de 0,05 mm cubre la verificación general de piezas de mediano y gran porte.

Las mordazas largas alcanzan características internas y externas de difícil acceso — diámetros retraídos, regiones detrás de bridas y ranuras profundas — que las mordazas estándar no alcanzan. La lectura interna y externa se hace directamente en las escalas superior e inferior del nonio.

Instrumento 100% mecánico: sin batería ni electrónica, robusto para el piso de fábrica. Escala doble en milímetros y pulgadas. Exactitud de ±0,07mm / ±0,5/128".

Mordazas largas — acceso a características internas difíciles
Vernier (nonio) — sin batería, robusto
Lectura interna y externa directa (escalas superior e inferior)
Rango 300–1000 mm · resolución 0,05 / 0,02 mm

Diferenciales

Destacados del producto

Las principales características del pie de metro analógico 534-101

Permiten la medición de piezas con características internas de difícil acceso.

Las mediciones internas y externas se leen directamente en las escalas superior e inferior del vernier.

Mecánico y robusto, sin batería ni electrónica —fiable y de bajo mantenimiento.

Modelos de 300 a 1000 mm para piezas de mediano y gran tamaño.

Disponible en resolución de 0,05 mm o 0,02 mm, según el modelo.

Indicado para uso industrial en piezas grandes.

Especificaciones

Principales características

Conozca en detalle las características del pie de metro analógico 534-101

Acceso a características internas MORDAZAS LARGAS

Las mordazas largas permiten alcanzar características internas de difícil acceso en piezas grandes.
Escalas superior e inferior LECTURA DIRECTA

Las mediciones internas y externas se leen directamente en las escalas superior e inferior del vernier.
Lectura mecánica por nonio VERNIER

La lectura por vernier no requiere batería ni electrónica, ofreciendo robustez y bajo mantenimiento.
Cobertura de 300 a 1000 mm CAPACIDAD

La serie cubre de 300 a 1000 mm, indicada para piezas de mediano y gran tamaño.
Resolución 0,05 / 0,02 mm PRECISIÓN

Modelos con resolución de 0,05 mm o 0,02 mm, según la exigencia de la aplicación.

Soluciones

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 534-101 ayuda a eliminar

Desafío Características internas de difícil acceso

Las mordazas estándar no alcanzan diámetros retraídos ni regiones internas de piezas grandes.

Solución

Las mordazas largas de la Serie 534 alcanzan esas características, midiendo donde el pie de metro común no llega.

Desafío Obstáculos en el camino de la medición

Bridas, resaltes y paredes impiden el acceso con mordazas cortas.

Solución

El brazo extendido de las mordazas largas contornea obstáculos y alcanza la región a medir.

Desafío Medir piezas de gran porte

Piezas de 300 a 1000 mm exigen alcance y estructura rígida.

Solución

La Serie 534 cubre de 300 a 1000 mm, con lectura interna y externa directa en las escalas superior e inferior del nonio.

Desafío La lectura exige elegir bien la resolución

La verificación general y las mediciones más finas tienen exigencias diferentes.

Solución

La Serie 534 ofrece graduación de 0,05 mm y versiones de 0,02 mm para lectura más fina, en la misma capacidad.

Desafío Dependencia de batería del instrumento digital

En algunos puestos no hay reposición de batería en el turno.

Solución

La Serie 534 es vernier mecánico: siempre lista, sin batería ni electrónica.

Desafío Ambiente severo de producción

El polvo y el manejo intenso desgastan instrumentos sensibles.

Solución

El vernier mecánico de la Serie 534 es robusto y de baja mantención, adecuado al uso continuo con piezas grandes.

Datos Técnicos

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

Série: 534
Modelo: Analógico de mandíbula larga
Marca: Mitutoyo
Capacidad en milÃmetros: 300mm
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-300mm
Alcance (in): 0-12"
Resolución (mm): 0,05mm
Resolución (in): 1/128"
Exactitud (mm): ±0,07mm
Exactitud (in): ±0,5/128"
Protección IP: Sin protección
Material de las Mordazas: Acero inoxidable
Tipo de Mordaza: Bico Longo
Barra de Profundidad: Sem barra
Salida de Datos: Não
Tecnología: Vernier
Notas / Obs.: Ideal para la medición interna de difícil acceso, con boquillas largas.

Detalles técnicos

Tipo: Pie de Metro analógico (vernier) de mordazas largas
Lectura: Vernier (sin batería); medición interna/externa en las escalas superior e inferior
Mordazas: Largas, para características internas de difícil acceso
Rango (serie): 300 a 1000 mm, según el modelo
Resolución: 0,05 mm o 0,02 mm, según el modelo
Salida de datos: No

Funciones

Tipos de medición

Medición externa

Mide dimensiones externas de piezas de mediano y gran tamaño con las mordazas largas.

Medición interna

Mide características internas de difícil acceso; la lectura se realiza en la escala correspondiente del vernier.

Recursos y operación

Lectura por vernier

Lectura mecánica por la escala principal y el nonio.

Escalas superior e inferior

Lectura directa de mediciones internas y externas.

Tornillo de fijación

Permite bloquear el cursor para realizar la lectura.

Variaciones de la serie

Código	Capacidad	Exactitud
534-101 (este)	300 mm / 12"	±0,07mm
534-102	500 mm / 20"	±0,13mm
534-103	750 mm / 30"	±0,16mm
534-104	1000 mm / 40"	±0,2mm
534-105	300 mm / 12"	±0,04mm
534-106	500 mm / 20"	±0,06mm
534-107	750 mm / 30"	±0,08mm
534-108	1000 mm / 40"	±0,1mm

Ítems incluidos

Pie de Metro Analógico 300 mm (534-101)
Estuche
Manual del usuario
Certificado de inspección
Certificado de garantía

Preguntas frecuentes

Preguntas y Respuestas

¿Cuándo elegir el pie de metro de mordazas largas 534-101 de 300 mm?

El 534-101 es el pie de metro vernier de mordazas largas de 300 mm, graduación 0,05 mm: mide características internas y externas de difícil acceso en piezas de gran porte. Indicado cuando las mordazas estándar no alcanzan la región a medir.

¿Para qué sirven las mordazas largas del 534-101?

Las mordazas largas del 534-101 alcanzan diámetros retraídos, regiones detrás de bridas y ranuras profundas — características internas y externas que quedan fuera del alcance de las mordazas estándar.

¿La graduación de 0,05 mm del 534-101 es suficiente?

Para la mayoría de las verificaciones en piezas grandes, sí. Si la característica interna exige lectura más fina, la Serie 534 ofrece el 534-105 (misma capacidad de 300 mm y mordazas largas, graduación de 0,02 mm).

¿Qué mide el 534-101?

Dimensiones externas e internas de piezas de mediano y gran porte, con la ventaja del alcance de las mordazas largas. La medición interna y la externa se leen directamente en las escalas del nonio.

¿Por qué elegir el 534-101 analógico en vez de digital?

El 534-101 es 100% mecánico: sin batería ni electrónica, robusto y siempre listo, adecuado a piezas grandes en el piso de fábrica. Quien necesita lectura digital directa encuentra esa función en las líneas digitales — la elección acompaña la rutina de medición.

¿Cómo se lee la escala del 534-101?

Combinando la escala principal con el nonio de 0,05 mm; las mediciones interna y externa se leen en las escalas superior e inferior. El 534-101 también trae escala en pulgadas.

¿Cómo garantizar que el 534-101 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 534-101 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo — protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 534-101 necesita calibración periódica?

El 534-101 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso — no hay plazo único obligatorio.
