Name: Patrón de Calibración para Calibres y Tramadores de Altura - 515-556-2
Brand: Mitutoyo
SKU: 515-556-2

SKU: 515-556-2

Cantidad

Sobre el producto

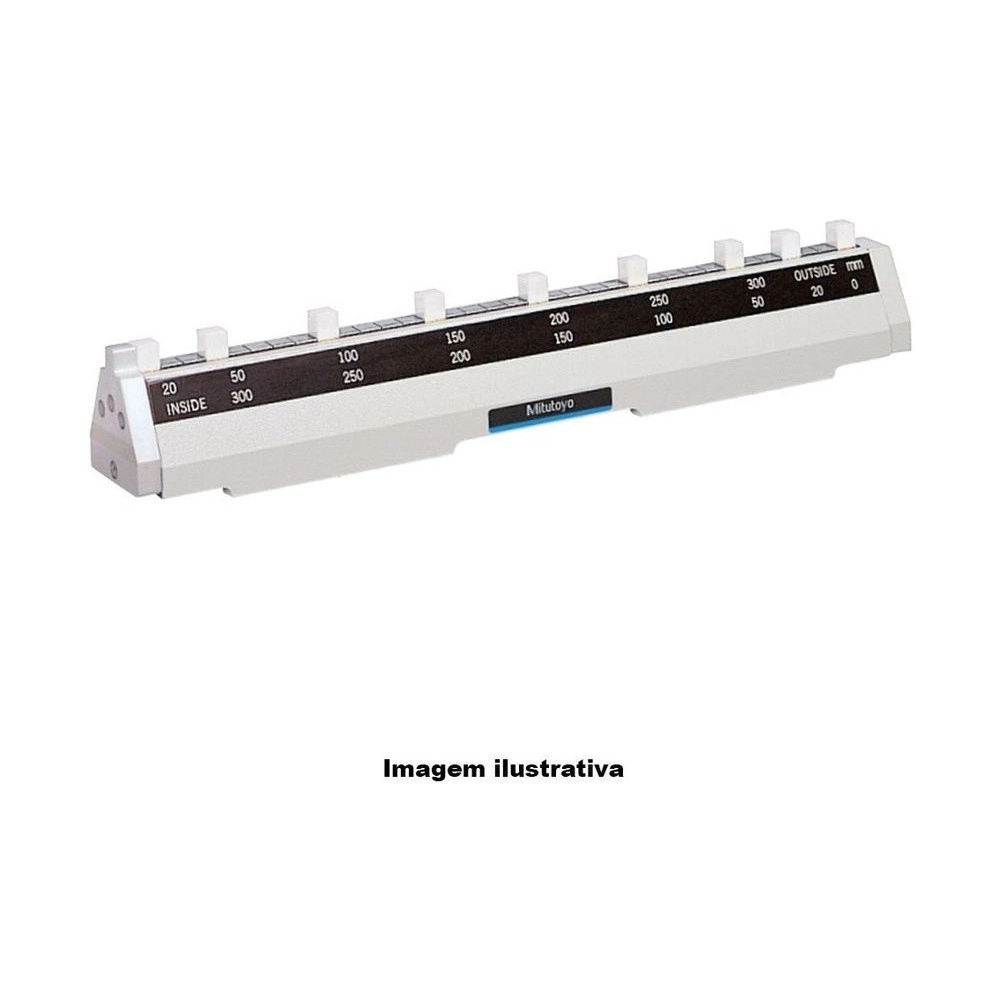

El Patrón de Calibración Mitutoyo 515-556-2, CERA Caliper Checker de la serie 515, verifica calibres y trazadores de altura de 0 a 600 mm, el mayor de la línea, con la exactitud dividida en dos tramos.

Fue hecho para inspeccionar calibres, en la medición externa y en la interna, y también se pone de pie, perpendicular a la superficie, para verificar trazadores de altura. Para calibre externo y trazador la referencia es el plano del extremo inferior; para calibre interno, el plano de referencia interno.

De 20 a 300 mm el paso de los bloques es de ±5,0 µm y el paralelismo de 2,0 µm; de 350 a 600 mm, ±7,0 µm y 4,0 µm. El cuerpo tiene 684 mm y 8,5 kg, con posiciones de 50 en 50 mm a partir de 50.

Rango 0 - 600 mm · el doble del 515-555
Paso ±5,0 / ±7,0 µm · hasta 300 / hasta 600 mm
Paralelismo 2,0 / 4,0 µm · hasta 300 / hasta 600 mm
8,5 kg · 684 mm de largo

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-556-2 dentro de la serie 515.

De 0 a 600 mm en un único patrón.

±5,0 µm hasta 300 mm y ±7,0 µm de 350 a 600 mm.

20 mm y de 50 en 50 mm hasta 600, según el dibujo.

Verifica el instrumento de 600 mm completo.

Estuche de madera opcional para el modelo de 600 mm.

Con 8,5 kg.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-556-2.

0 - 600 mm Rango

El doble del rango del 515-555.
±5,0 / ±7,0 µm Exactitud del paso

±5,0 µm de 20 a 300 mm; ±7,0 µm de 350 a 600 mm.
2,0 / 4,0 µm Paralelismo

2,0 µm de 20 a 300 mm; 4,0 µm de 350 a 600 mm.
684 mm Largo

Sección de 50 × 63 mm, como la del 515-555.
8,5 kg Masa

Más del doble del modelo de 300 mm.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de calibración en las que el 515-556-2 es la elección correcta.

Desafío Calibre de 600 mm verificado solo hasta la mitad

Un patrón de 300 mm deja sin referencia la mitad del recorrido de un calibre largo.

Solución

El 515-556-2 cubre de 20 a 600 mm.

Desafío Saber qué exactitud vale en cada tramo

Aplicar la misma tolerancia a todo el rango de un patrón largo enmascara el error real.

Solución

El catálogo da la exactitud del 515-556-2 en dos tramos: hasta 300 y de 350 a 600 mm.

Desafío Trazador de 600 mm sin patrón que alcance

Un trazador de recorrido largo necesita referencia en toda la altura.

Solución

De pie, el 515-556-2 ofrece posiciones hasta 600 mm.

Desafío Guardar un patrón de 684 mm

Un cuerpo largo guardado sin apoyo queda expuesto a golpes.

Solución

Para el modelo de 600 mm, el catálogo ofrece el estuche de madera opcional 602164.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: para Pies de Metro y Trazadores de Altura
Capacidad: 0 - 600mm
Exactitud del paso entre los bloques/20 - 300mm: ±5,0μm
Exactitud del paso entre los bloques/350 - 600mm: ±7,0μm
Paralelismo del paso entre los bloques/20 - 300mm: 2,0μm
Paralelismo del paso entre los bloques/350 - 600mm: 4,0μm

Detalles técnicos

Exactitud del paso de los bloques: ±5,0 µm (20-300) / ±7,0 µm (350-600)
Paralelismo de los bloques: 2,0 µm / 4,0 µm
Masa: 8,5 kg
Largo: 684 mm
Sección: 50 × 63 mm
Referencia (externo y trazador): Plano de referencia del extremo inferior
Referencia (interno): Plano de referencia interno
Estuche de madera (opcional): 602164

Variantes de la serie

Patrones CERA Caliper Checker de la serie 515 disponibles en la tienda

Código	Rango	Exactitud del paso	Paralelismo
515-555	0 - 300 mm	±5,0 µm	2,0 µm
515-556-2 (este)	0 - 600 mm	±5,0 µm (20-300) / ±7,0 µm (350-600)	2,0 µm / 4,0 µm
515-565	0 - 12"	±0,0002"	0,00008"
