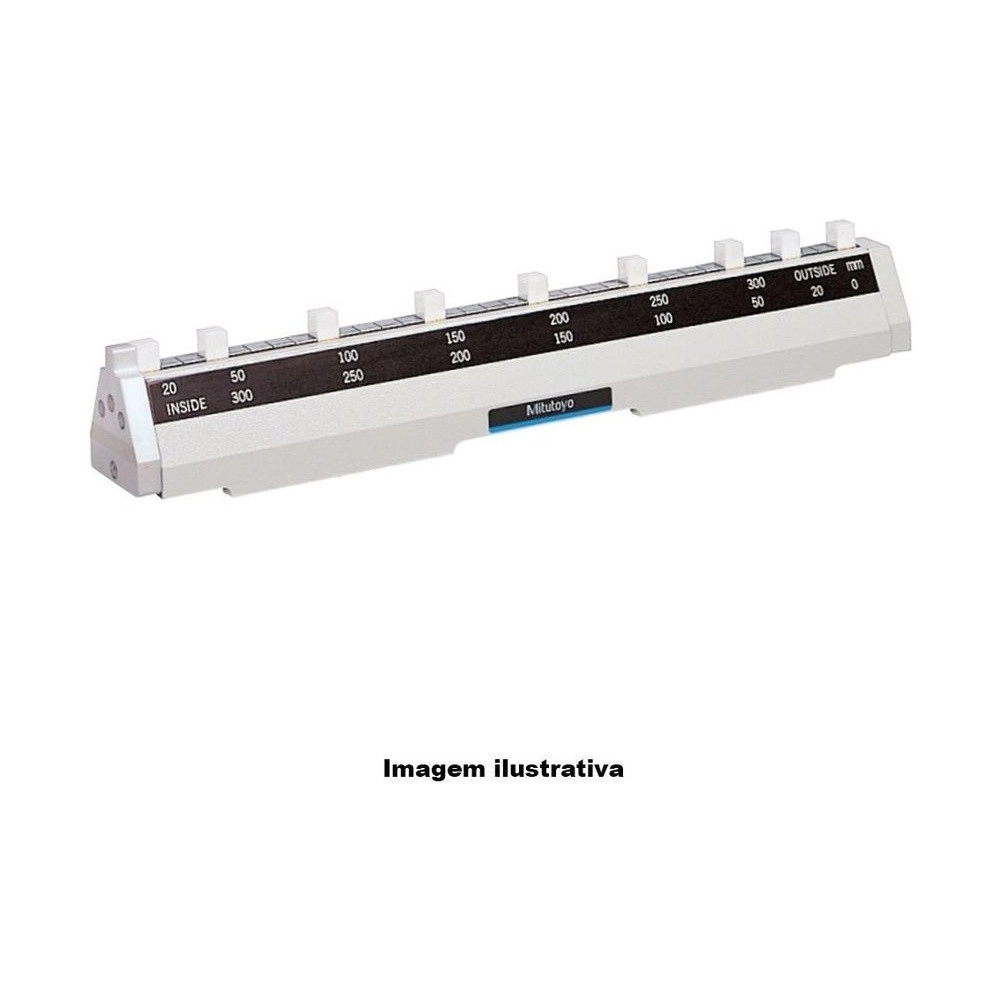

El Patrón de Calibración Mitutoyo 515-555, CERA Caliper Checker de la serie 515, verifica calibres y trazadores de altura de 0 a 300 mm, con exactitud del paso de los bloques de ±5,0 µm y paralelismo de 2,0 µm.

Fue hecho para inspeccionar calibres, en la medición externa y en la interna, y también se pone de pie, perpendicular a la superficie, para verificar trazadores de altura. Para calibre externo y trazador la referencia es el plano del extremo inferior; para calibre interno, el plano de referencia interno.

Las posiciones de medición del dibujo del catálogo son 20, 50, 100, 150, 200, 250 y 300 mm. El cuerpo tiene 374,5 mm de largo y 4 kg.

Rango 0 - 300 mm · posiciones de 20 a 300 mm
Paso de los bloques ±5,0 µm · banda única
Paralelismo 2,0 µm · entre las caras
4 kg · 374,5 × 50 × 63 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-555 dentro de la serie 515.

Para calibre y trazador de hasta 300 mm.

Exactitud de los bloques en todo el rango.

Entre las caras de los bloques, en todo el rango.

Verifica las dos puntas del calibre.

Perpendicular al mármol.

Estuche de madera opcional para el modelo de 300 mm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-555.

0 - 300 mm Rango

Posiciones de 20 a 300 mm, según el dibujo del catálogo.
±5,0 µm Exactitud del paso

Una única banda de exactitud, de 20 a 300 mm.
2,0 µm Paralelismo

Entre las caras de los bloques.
374,5 × 50 × 63 mm Dimensiones

Largo, ancho y alto de la sección, según el dibujo.
4 kg Masa

El más liviano de los modelos métricos.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de calibración en las que el 515-555 es la elección correcta.

Desafío Verificar el calibre sin juego de bloques patrón

Armar la verificación con bloques sueltos lleva tiempo y exige cuidado con cada bloque.

Solución

El 515-555 reúne las posiciones de 20 a 300 mm en un solo cuerpo.

Desafío Controlar punta externa e interna por separado

El calibre debe verificarse en las dos mediciones, y cada una pide una referencia.

Solución

El 515-555 tiene las caras para medición externa y para medición interna.

Desafío Verificar un trazador de altura

El trazador necesita referencia en vertical, sobre el mármol.

Solución

El 515-555 queda de pie, perpendicular a la superficie, con posiciones hasta 300 mm.

Desafío Guardar el patrón sin protección

Un patrón guardado suelto en el banco queda expuesto a golpes.

Solución

Para el 515-555, el catálogo ofrece el estuche de madera opcional 602162.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: para Pies de Metro y Trazadores de Altura
Capacidad: 0 - 300mm
Exactitud del paso entre los bloques/20 - 300mm: ±5,0μm
Paralelismo del paso entre los bloques/20 - 300mm: 2,0μm
Paralelismo: 2µm

Detalles técnicos

Masa: 4 kg
Largo: 374,5 mm
Sección: 50 × 63 mm
Referencia (externo y trazador): Plano de referencia del extremo inferior
Referencia (interno): Plano de referencia interno
Estuche de madera (opcional): 602162

Variantes de la serie

Patrones CERA Caliper Checker de la serie 515 disponibles en la tienda

Código	Rango	Exactitud del paso	Paralelismo
515-555 (este)	0 - 300 mm	±5,0 µm	2,0 µm
515-556-2	0 - 600 mm	±5,0 µm (20-300) / ±7,0 µm (350-600)	2,0 µm / 4,0 µm
515-565	0 - 12"	±0,0002"	0,00008"
