Name: Gauge Cuenta Hilos Whitworth 4-42 FPP - 188-101
Brand: Mitutoyo
SKU: 188-101

SKU: 188-101

Cantidad

Sobre el producto

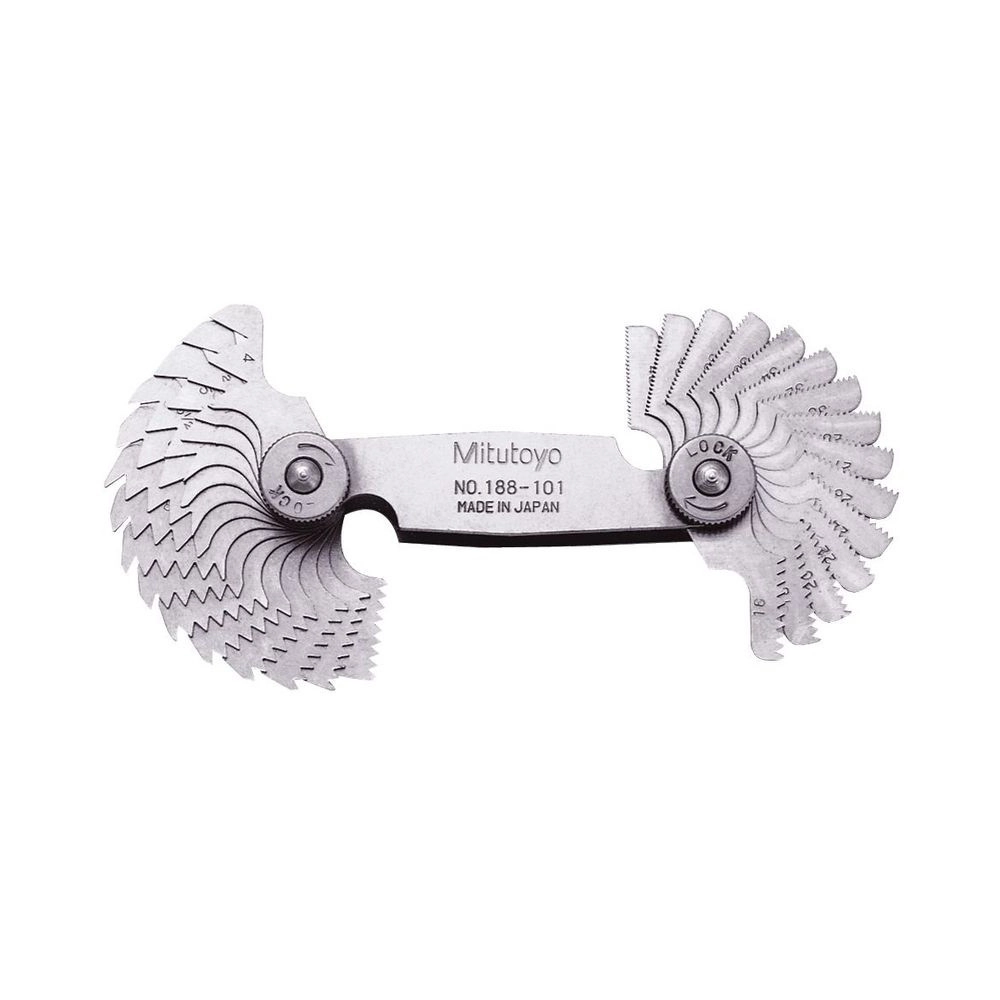

El Peine de Rosca Whitworth Mitutoyo 188-101 trae 30 hojas de 4 a 42 hilos por pulgada, para rosca del sistema Whitworth.

Este es el peine que más se compra por error en la serie, y el motivo es aritmético: el 188-111, unificado, tiene el mismo intervalo y las mismas 30 hojas. En la ficha numérica los dos son idénticos; en la pieza, no son intercambiables.

Whitworth es el sistema de equipo británico, de máquina antigua y de rosca de tubo de estándar antiguo. Si el plano cita BSW, BSF o sólo "Whitworth", el peine es este.

4 a 42 FPP · sistema Whitworth, BSW y BSF
30 hojas · con medios pasos
Misma ficha del 188-111 · que cubre el sistema unificado
Whitworth de mayor alcance · el 188-102 llega a 60 FPP

Diferenciales

Destacados del producto

Lo que distingue al 188-101 dentro de la Serie 188 de Peines de Rosca.

Equipo británico, máquina antigua y rosca de tubo de estándar antiguo.

4 a 42 FPP y 30 hojas en ambos. Lo que cambia es el sistema.

Con los medios pasos de 4½, 5½ y 11½ FPP.

Comparación directa en el filete, sin desmontar.

El intervalo que cubre del tornillo grueso al fino del estándar.

Sin pieza suelta que perder.

Especificaciones

Características principales

Qué significa en la práctica cada número del 188-101.

Whitworth (BSW y BSF) Sistema

Es la única diferencia real entre este peine y el 188-111.
4 a 42 FPP Capacidad

La misma del 188-111, lo que vuelve inútil la ficha numérica para elegir.
30 Hojas

4, 4½, 5, 5½, 6, 7, 8, 9, 10, 11, 11½, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40 y 42 FPP.
188-102 Modelo mayor de la línea

Llega a 60 FPP, y renuncia a algunos valores que este trae.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 188-101 es la elección correcta.

Desafío Elegir el peine por el intervalo y recibir el sistema equivocado

El 188-111 tiene 4 a 42 FPP y 30 hojas, exactamente como este, y es unificado. Comprar por la ficha numérica es jugar a cara o cruz.

Solución

El 188-101 es el Whitworth. La elección se hace por el sistema declarado en el plano, no por el intervalo.

Desafío Máquina antigua sin documentación

El equipo británico y el nacional antiguo usan Whitworth, y el peine unificado da un encaje aparente que engaña.

Solución

El 188-101 es el peine del sistema, de 4 a 42 FPP.

Desafío Rosca de tubo de estándar antiguo

La conexión hidráulica antigua suele ser Whitworth, y cambiarla por unificada gotea.

Solución

El 188-101 identifica el paso dentro del sistema correcto.

Desafío Medio paso que falta en el peine común

Una rosca de 4½ u 11½ FPP no cierra en peine de valores enteros.

Solución

Las 30 hojas del 188-101 incluyen los medios pasos.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 188
Modelo: Rosca Whitworth
Marca: Mitutoyo
Capacidad: 4 - 42 FPP

Detalles técnicos

Sistema de rosca: Whitworth, BSW y BSF
Número de hojas: 30
Misma ficha, otro sistema: 188-111, unificado, también 4 a 42 FPP con 30 hojas
Whitworth de mayor alcance: 188-102, que llega a 60 FPP

Variaciones de la serie

Otros modelos de la Serie 188 de Peines de Rosca disponibles en la tienda

Código	Sistema de rosca	Capacidad	Hojas
188-130	Métrica	0,35 a 6 mm	22
188-121	Métrica	0,4 a 7 mm	18
188-122	Métrica	0,4 a 7 mm	21
188-151	Métrica y Unificada	0,4 a 7 mm / 4 a 42 FPP	51
188-111	Unificada	4 a 42 FPP	30
188-101 (este)	Whitworth	4 a 42 FPP	30
188-102	Whitworth	4 a 60 FPP	28

Artículos incluidos

Peine de rosca 188-101 con 30 hojas

Preguntas frecuentes

Preguntas y Respuestas

¿Cómo sé que necesito el 188-101 y no el 188-111?

Por el sistema de la rosca, nunca por el intervalo: los dos tienen 4 a 42 FPP y 30 hojas. El 188-101 es Whitworth (BSW, BSF) y el 188-111 es unificado (UNC, UNF).

¿Dónde aparece la rosca Whitworth que el 188-101 identifica?

En equipo británico, máquina antigua y rosca de tubo de estándar antiguo.

¿Cuántas hojas tiene el 188-101?

30, de 4 a 42 hilos por pulgada, incluyendo los medios pasos de 4½, 5½ y 11½.

¿El 188-101 llega a paso más fino?

Llega hasta 42 FPP. El modelo Whitworth que alcanza 60 FPP es el 188-102, que a cambio no trae algunos valores presentes en este.

¿El 188-101 está en algún juego?

No. El juego 188-151 reúne métrica y unificada; Whitworth queda en los peines 188-101 y 188-102.
