Name: Gauge Cuenta Hilos 0,4-7mm 18 hojas - 188-121
Brand: Mitutoyo
SKU: 188-121

SKU: 188-121

Cantidad

Sobre el producto

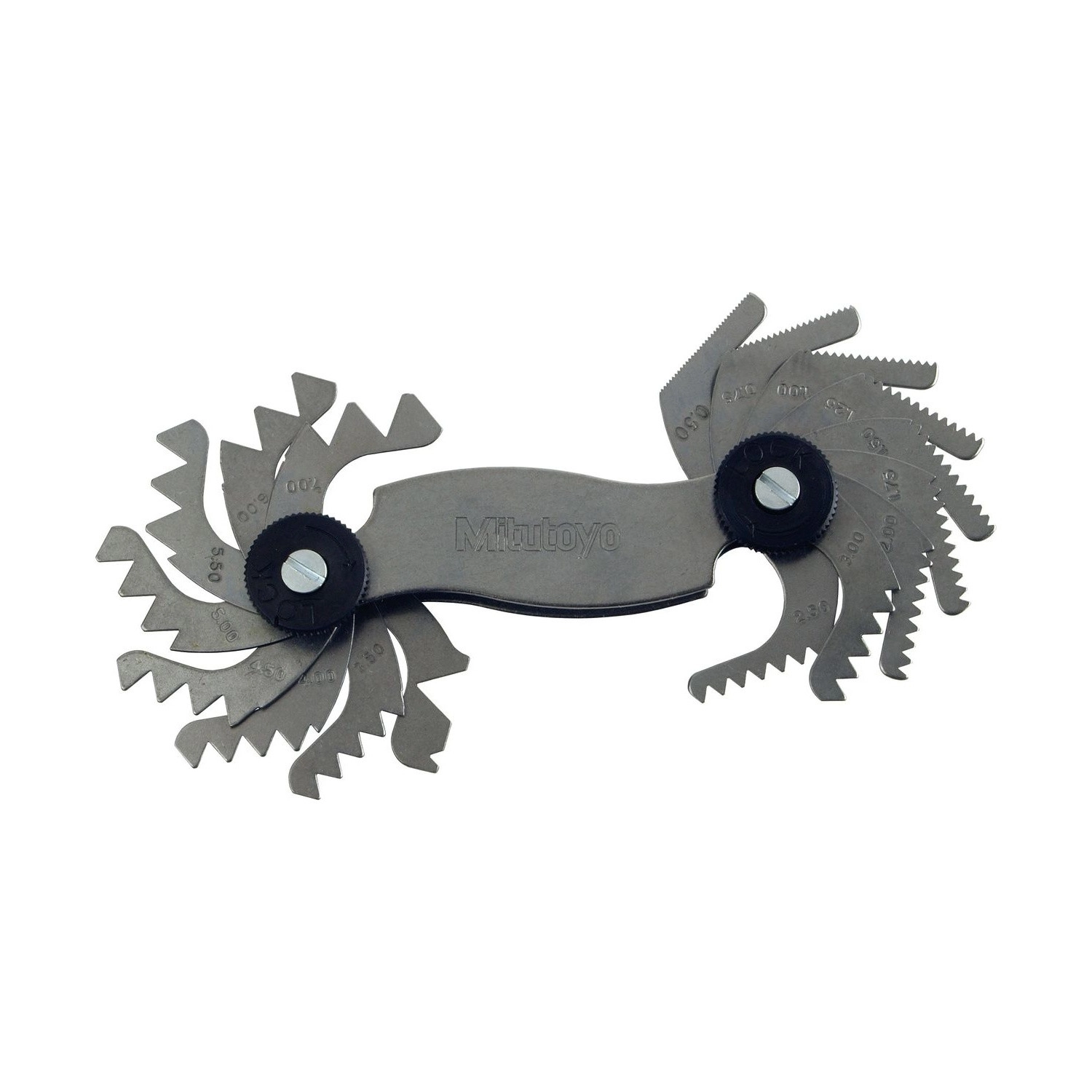

El Peine de Rosca Métrica Mitutoyo 188-121 trae 18 hojas que cubren pasos de 0,4 a 7 mm, en la secuencia normalizada de la rosca métrica.

Es el peine métrico esencial: los pasos que aparecen en tornillo de catálogo, del M3 al M42, sin hoja de sobra en el cuerpo. Menos hojas significa cuerpo más delgado y lectura más rápida.

Comparte el intervalo con el 188-122, y la diferencia entre ambos son exactamente tres hojas: el 188-122 agrega 0,7, 0,8 y 0,9 mm, pasos que no están en la secuencia normalizada.

Pasos de 0,4 a 7 mm · sistema métrico
18 hojas · la secuencia normalizada de la rosca métrica
No trae 0,7, 0,8 y 0,9 mm · esos están en el 188-122
Sin escantillón · el de la serie con escantillón es el 188-130

Diferenciales

Destacados del producto

Lo que distingue al 188-121 dentro de la Serie 188 de Peines de Rosca.

Los pasos que la rosca métrica de catálogo usa, y sólo ellos.

El intervalo que cubre del tornillo pequeño al de 42 mm de diámetro.

Menos hojas, menos espesor, y el peine entra más fácil entre piezas.

El paso viene grabado en la hoja que asienta en el filete.

Paso en milímetro. La rosca en pulgada pide otro peine de la serie.

No hay pieza suelta que perder en el banco.

Especificaciones

Características principales

Qué significa en la práctica cada número del 188-121.

0,4 a 7 mm Capacidad

El mismo intervalo del 188-122, con composición diferente.
18, métricas Hojas

0,4, 0,5, 0,75, 1, 1,25, 1,5, 1,75, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5 y 7 mm.
Métrico Sistema

Paso en milímetro, medido de cresta a cresta.
Tres hojas menos Diferencia con el 188-122

El 188-122 agrega 0,7, 0,8 y 0,9 mm.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 188-121 es la elección correcta.

Desafío Descubrir el paso del tornillo sin catálogo

Contar filetes con regla en paso de 1,25 o 1,5 mm se equivoca con facilidad, y el error sólo aparece al montar.

Solución

El 188-121 identifica por comparación: la hoja que asienta sin holgura es el paso.

Desafío Peine con demasiadas hojas

Un cuerpo lleno de hojas queda grueso, pesado y tarda en encontrar la correcta.

Solución

Las 18 hojas del 188-121 son los pasos normalizados, sin los intermedios que rara vez aparecen.

Desafío Espacio apretado entre piezas

Un peine grueso no entra en la rosca montada y obliga a desmontar para identificar.

Solución

El cuerpo del 188-121 es más delgado que el del modelo de 21 hojas.

Desafío Rosca de repuesto sin identificación

Una pieza antigua sin marca obliga a probar tornillo por tornillo hasta que uno entre.

Solución

El 188-121 lo resuelve en un toque, dentro del intervalo de 0,4 a 7 mm.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 188
Modelo: Rosca Métrica
Marca: Mitutoyo
Capacidad: 0,4 - 7mm

Detalles técnicos

Sistema de rosca: Métrico
Número de hojas: 18
Pasos que no trae: 0,7, 0,8 y 0,9 mm, presentes en el 188-122
Escantillón: No incluye; el de la serie con escantillón es el 188-130

Variaciones de la serie

Otros modelos de la Serie 188 de Peines de Rosca disponibles en la tienda

Código	Sistema de rosca	Capacidad	Hojas
188-130	Métrica	0,35 a 6 mm	22
188-121 (este)	Métrica	0,4 a 7 mm	18
188-122	Métrica	0,4 a 7 mm	21
188-151	Métrica y Unificada	0,4 a 7 mm / 4 a 42 FPP	51
188-111	Unificada	4 a 42 FPP	30
188-101	Whitworth	4 a 42 FPP	30
188-102	Whitworth	4 a 60 FPP	28
