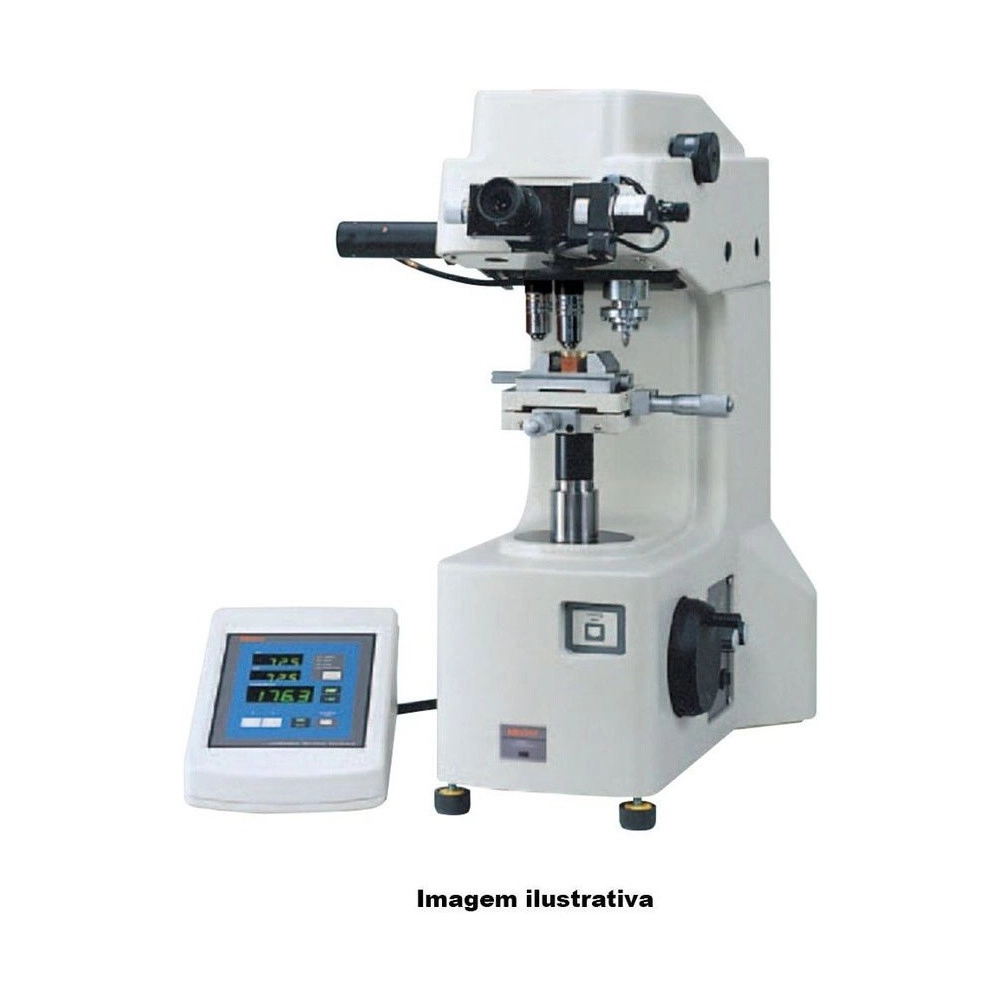

El Durómetro Micro Vickers HM-102 Mitutoyo 810-125A es el modelo digital de la serie HM-100, hecha para ensayar con fuerzas muy pequeñas: de 98,07 mN (10 gf) a 9807 mN (1000 gf). Está indicado para evaluar y controlar las características mecánicas de componentes eléctricos y electrónicos.

Mide la indentación con los dos objetivos, 10X y 50X, con resolución digital de 0,1 µm y largo máximo de 700 µm en el 10X y 140 µm en el 50X. El control de la fuerza es automático, con carga, permanencia y descarga, y el resultado sale calculado en dureza Vickers o Knoop, con función de juicio.

La pieza va en una mesa XY manual de 25 × 25 mm, con cabezal micrométrico analógico de graduación de 10 µm, y puede tener hasta 95 mm de altura. La unidad de TV, con cámara y monitor, es opcional, y el HM-102 es de los modelos de la serie que se conectan a MeasurLink.

Fuerzas de 10 a 1000 gf
Objetivos 10X y 50X, ambos de medición
Resolución digital de 0,1 µm
Cálculo Vickers y Knoop

Diferenciales

Aspectos destacados del producto

Lo que distingue al 810-125A entre los durómetros Vickers.

Para piezas muy pequeñas.

Medición con los dos objetivos.

Resolución digital.

Con función de juicio.

Carga, permanencia y descarga.

Gestión de datos de medición.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 810-125A.

98,07 a 9807 mN Fuerza de ensayo

10 a 1000 gf.
0,1 µm Resolución

Lectura digital.
700 µm Medición máxima

Con el objetivo 10X.
25 × 25 mm Mesa XY

Graduación de 10 µm.
42 kg Peso

Unidad principal.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de ensayo en las que el 810-125A es la elección correcta.

Desafío Dureza de componente electrónico

Las piezas pequeñas y delgadas piden fuerzas de ensayo muy bajas.

Solución

El HM-102 ensaya desde 98,07 mN (10 gf).

Desafío Indentación grande o pequeña en la misma máquina

Un solo objetivo limita el tamaño de indentación que se puede medir.

Solución

En el HM-102 los dos objetivos miden: hasta 700 µm en el 10X y hasta 140 µm en el 50X.

Desafío Ensayo Knoop en capa delgada

Algunas especificaciones piden dureza Knoop en lugar de Vickers.

Solución

El HM-102 calcula Vickers y Knoop; el Knoop usa un indentador opcional.

Desafío Repetibilidad en la aplicación de la fuerza

La carga aplicada a mano varía de un operador a otro.

Solución

En el HM-102, carga, permanencia y descarga son automáticas.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 810
Modelo: HM-102
Fuerza de ensayo/mN: 98,07, 245,2, 490,3, 980,7, 1961, 2942, 4903, 9807
Fuerza de ensayo/gf: 10, 25, 50, 100, 200, 300, 500, 1000
Lentes de cámara: 10X, 50X (Medición disponible con ambas lentes)
Dimensiones máximas de la muestra: Altura de 95 mm; profundidad de 150 mm
Graduación / Graduado: 0,1μm (Digital)
Largo máximo de medición: Objetivo 10X: 700 µm; objetivo 50X: 140 µm
Mesa manual XY/Cabezal micrométrico: Analógico
Mesa manual XY/recorrido XY: 25×25mm
Mesa manual XY/Graduación: 10 μm
Función de procesamiento de datos: Función de cálculo de dureza Vickers, función de cálculo de dureza Knoop, función de juicio
Sistema de rotación de la torre: Manual
Unidad de TV (cámara y monitor): Accesorio opcional
Normas: JIS B 7725, ISO 6507-2
Aplicación de la carga: Automática (carga, permanencia y descarga)
Alimentación: CA 120, 220 o 240 V, según la configuración de fábrica; menos de 60 VA
Dimensiones externas (L×P×A): Unidad principal: 380 × 600 × 590 mm; panel de control: 165 × 260 × 105 mm
Salida: Interfaz Digimatic, Interfaz Serial (RS-232C), Interfaz Centronics
Peso de la unidad principal: 42kg
Notas y observaciones: Durómetro Micro Vickers HM-102 (serie HM-100), modelo digital, para fuerzas desde 98,07 mN (10 gf), indicado para componentes eléctricos y electrónicos. Calcula dureza Vickers y Knoop (indentador Knoop opcional) y se conecta a MeasurLink.

Detalles técnicos

Aproximación del indentador: Cerca de 60 µm/s
Camino óptico: Dividido entre medición y exposición
Torreta: Rotación manual
Accesorios estándar: Indentador Vickers 19BAA114, objetivos 10X y 50X, mesa de ajuste fino 810-011, tornillo de banco 810-016 (apertura de 51 mm), adaptador de cámara 19BAA445, bloque patrón 700 HV0,3

Funciones

Cómo usar el 810-125A

Montar la pieza

Fijar la pieza en el tornillo de banco o en la mesa de ajuste fino, sobre la mesa XY.

Elegir la fuerza

Seleccionar una de las ocho fuerzas, de 10 a 1000 gf.

Ensayar

Dejar que el HM-102 aplique, mantenga y retire la fuerza solo.

Medir

Leer las diagonales por el objetivo 10X o 50X, con resolución de 0,1 µm.

Calcular

Ver la dureza Vickers o Knoop y el juicio, y enviar por Digimatic o RS-232C.

Transmisión de datos

El HM-102 tiene interfaz Digimatic, serial RS-232C y Centronics. El conector Digimatic es del tipo E (redondo, 6 pines), y los accesorios de abajo son los que indican los catálogos Mitutoyo para él, con los códigos de las versiones que vende la tienda. Todos son opcionales.

Directo al PC (USB): Input Tool USB-ITN-E 06AFM380E
Inalámbrico (U-WAVE): Transmisor U-WAVE-T 02AZD730H (IP67) o 02AZD880H (con zumbador), con el cable 02AZD790E, y receptor U-WAVE-R 02AZD810E en el PC
Gestión de datos: MeasurLink, que solo el HM-102 y el HM-103 aceptan en la serie HM-100

Variantes de la serie

Durómetros Vickers y Micro Vickers disponibles en la tienda

Código	Modelo	Fuerza de ensayo	Destacado
810-125A (este)	Micro Vickers HM-102	98,07 a 9807 mN	Unidad de TV opcional
810-440A	Vickers HV-110 Sistema A	9,807 a 490,3 N	Panel táctil

Artículos incluidos

Durómetro Micro Vickers HM-102 (unidad principal y panel de control)
Indentador Vickers 19BAA114
Objetivos 10X y 50X
Mesa de ajuste fino 810-011
Tornillo de banco 810-016
Adaptador de cámara 19BAA445
Bloque patrón de dureza 700 HV0,3
Kit de herramientas, caja de accesorios y manual

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el HM-102 (810-125A)?

Para ensayos Micro Vickers con fuerzas muy pequeñas, de 10 a 1000 gf, indicados para componentes eléctricos y electrónicos.

¿Qué fuerzas de ensayo tiene el HM-102 (810-125A)?

98,07, 245,2, 490,3, 980,7, 1961, 2942, 4903 y 9807 mN, o 10, 25, 50, 100, 200, 300, 500 y 1000 gf.

¿Cuál es la resolución del HM-102 (810-125A)?

0,1 µm, con lectura digital. El largo máximo de medición es de 700 µm en el objetivo 10X y 140 µm en el 50X.

¿El HM-102 (810-125A) mide dureza Knoop?

Sí, con el indentador Knoop opcional. El cálculo de dureza Vickers y Knoop y la función de juicio vienen en el equipo.

¿Cuál es la diferencia entre el HM-102 (810-125A) y el HM-103?

El cuerpo y las funciones son los mismos. En el HM-102 la unidad de TV (cámara y monitor) es opcional; en el HM-103 viene incluida.

¿Cuál es el tamaño máximo de pieza en el HM-102 (810-125A)?

95 mm de altura y 150 mm de profundidad, sobre la mesa XY de 25 × 25 mm.
