Durómetro Vickers Sistema A - Serie 810 - 810-440A

Durómetro Vickers Sistema A - Serie 810 - 810-440A

Name: Durómetro Vickers Sistema A - Serie 810 - 810-440A
SKU: 810-440A

SKU: 810-440A

Cantidad

Sobre el producto

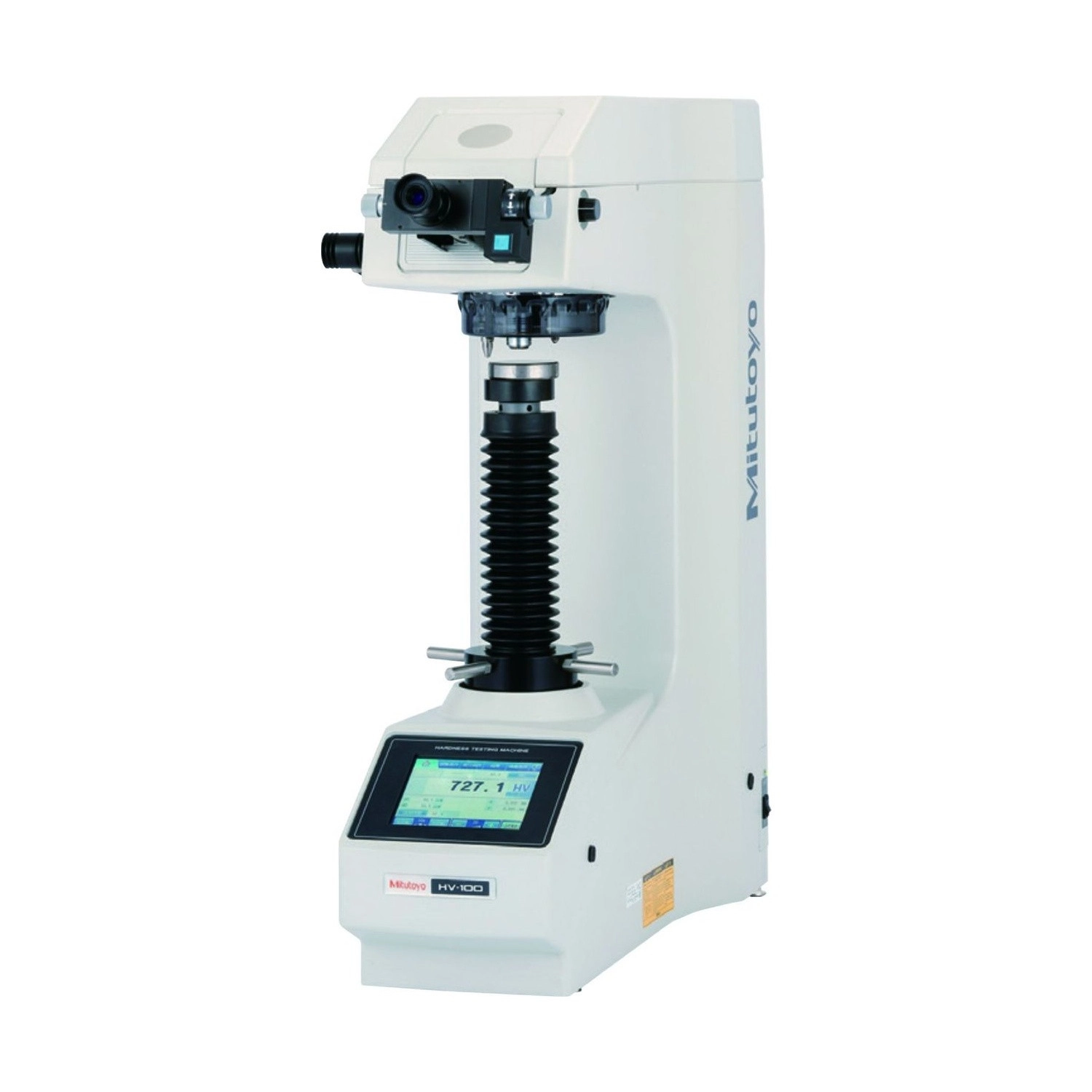

El Durómetro Vickers HV-110 Sistema A Mitutoyo 810-440A es el modelo manual, todo en uno, de la serie HV-100: fuerza de 9,807 a 490,3 N (HV1 a HV50), operación por panel táctil a color y lectura de la indentación en un microscopio de medición con encoder integrado. Cumple las normas JIS B 7725 e ISO 6507-2.

Está indicado para piezas metálicas, sobre todo piezas pequeñas tratadas térmicamente, y para ensayos especiales: dureza de capas cementadas, dureza máxima de soldaduras por puntos, dureza a alta temperatura y resistencia a la fractura (Kc) de cerámicas. Con indentadores opcionales, hace también Knoop y Brinell.

La carga es motorizada, con permanencia de 5 a 999 s, y la torreta de 3 posiciones cambia indentador y objetivos sola, con el objetivo estándar de 10X. La pieza puede tener hasta 210 mm de altura, y en el panel están la conversión de escala, la compensación de cilindro y esfera, el juicio OK/NG y la estadística de los ensayos.

Fuerza de 9,807 a 490,3 N (HV1 a HV50)
Panel táctil a color
Torreta de 3 posiciones automática
HV y Kc; HK y HB con opcionales

Diferenciales

Aspectos destacados del producto

Lo que distingue al 810-440A entre los durómetros Vickers.

Panel táctil a color de 5,7".

Tres posiciones.

Permanencia de 5 a 999 s.

Ensayos especiales.

Compensación de cilindro y esfera.

Máximo, mínimo, promedio y desviación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 810-440A.

9,807 a 490,3 N Fuerza de ensayo

HV1 a HV50.
210 mm Pieza

Altura máxima.
5 a 999 s Permanencia

En pasos de 1 s.
10X Objetivo estándar

Distancia de trabajo de 11,8 mm.
60 kg Peso

Unidad principal.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de ensayo en las que el 810-440A es la elección correcta.

Desafío Profundidad de cementación

Evaluar la capa cementada pide varios ensayos de dureza a lo largo del perfil.

Solución

Mitutoyo indica el HV-110 para medir la dureza de materiales cementados.

Desafío Dureza máxima de soldadura por puntos

El punto soldado tiene dureza distinta del metal de alrededor.

Solución

El HV-110 está indicado para medir la dureza máxima de soldaduras por puntos.

Desafío Ensayar superficie cilíndrica

En un eje o una esfera, la indentación no sale igual que en una superficie plana.

Solución

El panel del HV-110 Sistema A compensa cilindro y esfera.

Desafío Resistencia a la fractura de cerámica

Las cerámicas piden un ensayo propio, además de la dureza.

Solución

El HV-110 hace el ensayo de resistencia a la fractura (Kc).

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 810
Modelo: HV-110
Fuerza de ensayo: 9,807, 19,61, 29,42, 49,03, 98,07, 196,1, 294,2, 490,3
Fuerza de ensayo/kgf: (1) (2) (3) (5) (10) (20) (30) (50)
Sistema de Selección de Carga: Motorizado
Ensayos disponibles: HV y Kc; HK con indentador Knoop opcional; HB con indentador Brinell opcional y peso adicional
Lentes de cámara: 2X, 5X, 10X (estándar) 20X, 50X, 100X
Sistema de iluminación: Luz LED
Número de posiciones de la torre / Sistema de intercambios: 3 / Automático (posibilidad de cambio manual)
Dimensiones máximas de la muestra: Altura: 210mm / Profundidad: 160mm
Unidad de control: Sistema A: Pantalla LCD a color con panel táctil
Funciones de conversión de durezas: 8 tipos, incluyendo ISO, ASTM, SAE y BS
Normas: JIS B 7725, ISO 6507-2
Alimentación: CA 100 a 240 V, 50/60 Hz; 24 W (Sistema A)
Peso de la unidad principal: 60 kg
Dimensiones externas de la unidad principal / Peso: Sistema A: aprox. 307 × 696 × 781 mm; 60 kg
Notas y observaciones: Durómetro Vickers HV-110 Sistema A: manual, con microscopio de lente 10X, fuerza de 9,807 a 490,3 N (1 a 50 kgf) y panel LCD táctil a color. Para piezas pequeñas tratadas térmicamente, cementación, soldaduras por puntos y cerámicas.

Detalles técnicos

Panel: LCD a color de 5,7", táctil, integrado
Lectura de la indentación: Microscopio de medición con encoder integrado y ocular 10X
Aproximación del indentador: 60 o 150 µm/s
Carga máxima en la mesa: 20 kg (Sistema A)
Objetivos opcionales: 2X, 5X, 20X, 50X y 100X

Funciones

Cómo usar el 810-440A

Posicionar

Colocar la pieza en la mesa XY manual y enfocar por el objetivo de 10X.

Elegir la fuerza

Seleccionar en el panel una de las ocho fuerzas, de HV1 a HV50.

Ensayar

Dejar que la carga motorizada aplique, mantenga (5 a 999 s) y retire la fuerza.

Medir

Leer las diagonales en el microscopio de medición; la torreta cambia indentador y objetivo sola.

Analizar

Ver la dureza, la conversión, el OK/NG y la estadística, y enviar por RS-232C, Digimatic o USB.

Transmisión de datos

El HV-110 Sistema A tiene salidas RS-232C, Digimatic y USB 2.0. El conector Digimatic es del tipo D (plano, 10 pines), y los accesorios de abajo son los que indican los catálogos Mitutoyo para él, con los códigos de las versiones que vende la tienda. Todos son opcionales.

Directo al PC (USB): Input Tool USB-ITN-D 06AFM380D
Inalámbrico (U-WAVE): Transmisor U-WAVE-T 02AZD730H (IP67) o 02AZD880H (con zumbador), con el cable 02AZD790D, y receptor U-WAVE-R 02AZD810E en el PC

Variantes de la serie

Durómetros Vickers y Micro Vickers disponibles en la tienda

Código	Modelo	Fuerza de ensayo	Destacado
810-125A	Micro Vickers HM-102	98,07 a 9807 mN	Unidad de TV opcional
810-440A (este)	Vickers HV-110 Sistema A	9,807 a 490,3 N	Panel táctil

Artículos incluidos

Durómetro Vickers HV-110 Sistema A (unidad principal con panel y microscopio de medición)
Indentador Vickers instalado
Objetivo 10X instalado

Preguntas frecuentes

Preguntas y Respuestas

¿Qué ensayos hace el HV-110 Sistema A (810-440A)?

Vickers (HV) y resistencia a la fractura (Kc). Con indentador Knoop opcional, hace Knoop (HK), y con indentador Brinell opcional y peso adicional, Brinell (HB).

¿Qué fuerzas de ensayo tiene el HV-110 (810-440A)?

9,807, 19,61, 29,42, 49,03, 98,07, 196,1, 294,2 y 490,3 N, o HV1, HV2, HV3, HV5, HV10, HV20, HV30 y HV50.

¿Qué es el Sistema A del HV-110 (810-440A)?

El modelo manual todo en uno: operado por el panel táctil, con la indentación leída en un microscopio de medición y la pieza posicionada en la mesa XY manual. Los Sistemas B, C y D usan el software AVPAK.

¿Cuál es el tamaño máximo de pieza en el HV-110 (810-440A)?

Hasta 210 mm de altura con la base plana. La carga máxima en la mesa es de 20 kg en el Sistema A.

¿El HV-110 (810-440A) convierte la dureza a otras escalas?

Sí. El panel hace la conversión de escala y muestra también el juicio OK/NG y la estadística de los ensayos.

¿Cómo envía los resultados el HV-110 (810-440A)?

Por las salidas RS-232C, Digimatic y USB 2.0.
