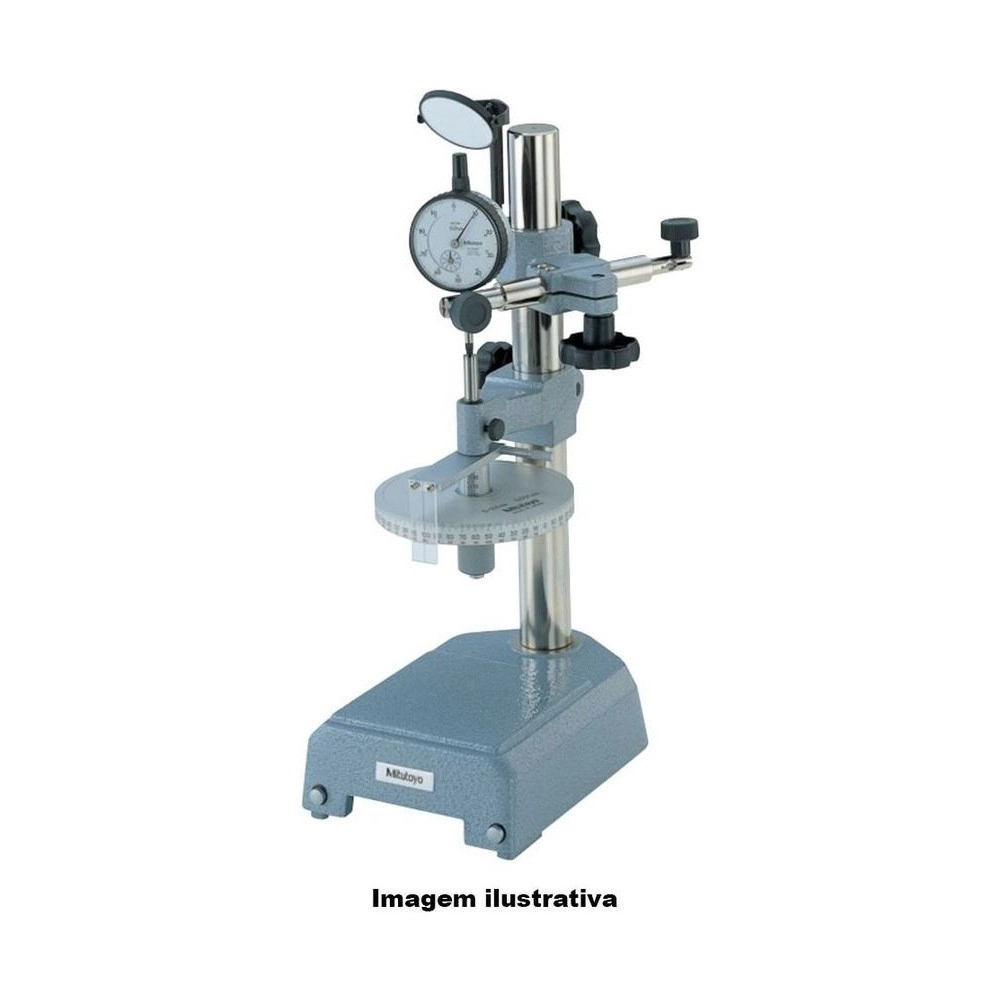

Calibrador de Reloj UDT-2 - 170-102-12

Calibrador de Reloj UDT-2 - 170-102-12

Name: Calibrador de Reloj UDT-2 - 170-102-12
Brand: Mitutoyo
SKU: 170-102-12

SKU: 170-102-12

Cantidad

Sobre el producto

El Calibrador de Relojes UDT-2 Mitutoyo 170-102-12, de la serie 170, es el banco de verificación para relojes comparadores, relojes palpadores y comparadores de diámetro interno con graduación o resolución de 0,01 mm. Esta es la versión métrica.

El desplazamiento se aplica con un cabezal micrométrico de 0 a 25 mm, graduado en 0,001 mm, con exactitud de avance de ±2 µm en la carrera de 25 mm e histéresis de 0,5 µm.

Fija vástagos de ø6 y ø8 mm, y también de ø1/4" y ø3/8". Con la base opcional 12AAK824, calibra comparadores internos de la serie 511 de hasta 400 mm. Incluye certificado de inspección.

Capacidad de 0 a 25 mm · graduación 0,001 mm
Exactitud de avance de ±2 µm · histéresis 0,5 µm
Para relojes de 0,01 mm · UDT-2
Vástagos de ø6, ø8 mm, 1/4" y 3/8" · certificado

Diferenciales

Aspectos destacados del producto

Lo que distingue al 170-102-12 entre los calibradores de relojes Mitutoyo.

Comparador, palpador y comparador interno.

Cabezal micrométrico graduado en 0,001 mm.

Avance medido en la carrera de 25 mm.

Declarada en el catálogo 2025.

ø6 y ø8 mm, ø1/4" y ø3/8".

Opcional 12AAK824, serie 511 hasta 400 mm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 170-102-12.

0 a 25 mm Capacidad

Carrera del cabezal micrométrico.
0,001 mm Graduación

En el cabezal del UDT-2.
±2 µm Exactitud

Exactitud de avance en la carrera de 25 mm.
0,5 µm Histéresis

Según el catálogo 2025.
0,01 mm Relojes

Graduación o resolución de los relojes a calibrar.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 170-102-12 es la elección correcta.

Desafío Reloj comparador sin verificación

Un reloj que perdió exactitud sigue midiendo, y el error pasa a la pieza.

Solución

En el UDT-2, el reloj se compara con el cabezal micrométrico de 0,001 mm.

Desafío Verificar un comparador de diámetro interno

Un comparador interno no se sujeta en un soporte común de reloj.

Solución

Con la base 12AAK824, el UDT-2 calibra comparadores internos de la serie 511 hasta 400 mm.

Desafío Relojes de vástagos distintos en el mismo banco

Un soporte para cada diámetro de vástago retrasa la rutina.

Solución

El UDT-2 fija vástagos de ø6 y ø8 mm, ø1/4" y ø3/8".

Desafío Laboratorio en milímetros

Convertir lecturas en pulgadas abre espacio al error.

Solución

El 170-102-12 es la versión métrica, con cabezal de 0 a 25 mm.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 170
Modelo: UDT-2
Capacidad: 0 - 25mm
Graduación: 0,001mm
Exactitud: ±2µm

Detalles técnicos

Código: 170-102-12 (métrico)
Graduación del cabezal micrométrico: 0,001 mm
Histéresis: 0,5 µm
Relojes a calibrar: Reloj comparador, reloj palpador y comparador de diámetro interno con graduación o resolución de 0,01 mm
Diámetros de fijación: ø6 y ø8 mm; ø1/4" y ø3/8"
Accesorio opcional: Base para comparadores internos 12AAK824 (serie 511 estándar o con cabezal micrométrico, hasta 400 mm)

Funciones

Cómo trabaja el 170-102-12

Lectura por cabezal micrométrico

El desplazamiento aplicado al reloj se lee en el cabezal del UDT-2 y se compara con la indicación del reloj.

Cuatro diámetros de vástago

Fija relojes de vástago ø6 y ø8 mm, ø1/4" y ø3/8".

Comparador interno con la base 12AAK824

Con la base opcional, calibra comparadores de diámetro interno de la serie 511.

Variantes de la serie

Calibradores de relojes Mitutoyo disponibles en la tienda

Código	Capacidad	Graduación / resolución	Exactitud
170-402	100 mm	0,01 µm	(0,1+0,4L/100) µm
170-102-12 (este)	0 a 25 mm	0,001 mm	±2 µm
170-101-10	0 a 1"	.0001"	±.0001"
521-103	0 a 1 mm	0,0002 mm	±0,2 µm
521-105	0 a 5 mm	0,0002 mm	±0,8 µm
521-104	0 a .05"	.00001"	±.00001"
521-106	0 a .2"	.00001"	±.00003"
