Calibrador de Reloj i-Checker - 170-402

Calibrador de Reloj i-Checker - 170-402 - Mitutoyo Tienda Oficial | Producto Original

Calibrador de Reloj i-Checker - 170-402

Name: Calibrador de Reloj i-Checker - 170-402
Brand: Mitutoyo
SKU: 170-402

SKU: 170-402

Cantidad

Sobre el producto

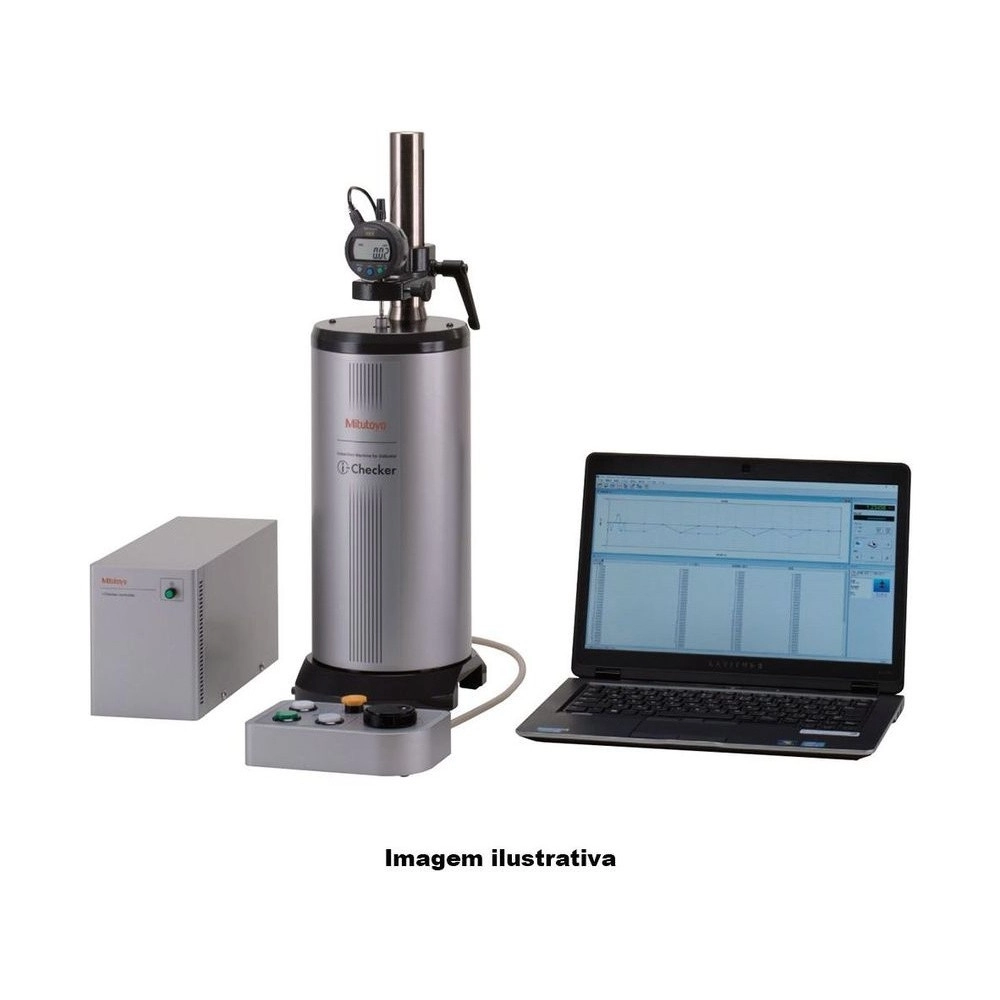

El i-Checker IC2000 Mitutoyo 170-402, de la serie 170, es el equipo de inspección de relojes con carrera de 100 mm, resolución de 0,01 µm y exactitud de (0,1 + 0,4L/100) µm en posición vertical, a 20 °C. Esta versión viene con buje de ø8 mm.

El husillo se mueve con motor. En reloj analógico, la medición es semiautomática: el i-Checker lleva la aguja hasta justo antes de cada punto y el operador hace el ajuste final en el control. En reloj digital con salida de datos, la medición es totalmente automática.

Con los accesorios opcionales, inspecciona relojes comparadores, palpadores, Hicator, comparadores de diámetro interno, relojes Digimatic, Linear Gage y micrómetros electrónicos, según las normas ISO, JIS, JMAS, ASME, DIN, VDI/VDE/DGQ y BS. Viene con certificado de inspección, certificado de calibración y carta de trazabilidad.

Carrera de 100 mm · resolución 0,01 µm
Exactitud (0,1 + 0,4L/100) µm · en vertical
Medición semiautomática o automática · hasta 10 mm/s
Ambiente de 20 ±0,5 °C · 20 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue al 170-402 entre los calibradores de relojes Mitutoyo.

Inspecciona relojes de hasta 100 mm directo.

Con encoder lineal separado.

Posiciona y registra solo en reloj con salida de datos.

Lleva la aguja cerca de cada punto.

ISO, JIS, JMAS, ASME, DIN, VDI/VDE/DGQ y BS.

Certificado de calibración y carta de trazabilidad.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 170-402.

100 mm Carrera

Relojes de hasta 100 mm de carrera, directo.
(0,1 + 0,4L/100) µm Exactitud vertical

L = longitud en mm, a 20 °C; en lateral, (0,15 + 0,6L/100) µm.
0,01 µm Resolución

Encoder lineal separado.
Hasta 10 mm/s Velocidad

Accionamiento por motor.
20 ±0,5 °C Ambiente

Temperatura de operación declarada.
20 kg Masa

Unidad principal.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 170-402 es la elección correcta.

Desafío Muchos relojes que verificar

Verificar punto a punto a mano ocupa el laboratorio y cansa al operador.

Solución

En reloj analógico, el i-Checker lleva la aguja cerca de cada punto; el folleto indica inspección 2,5 veces más rápida que el modelo anterior.

Desafío Reloj digital con salida de datos

Aun con salida de datos, posicionar y anotar cada punto lleva tiempo.

Solución

El i-Checker posiciona el husillo y registra el resultado de forma totalmente automática.

Desafío Seguir una norma de inspección

Cada cliente y cada tipo de reloj pueden pedir una norma distinta.

Solución

El i-Checker trabaja con ISO, JIS, JMAS, ASME, DIN, VDI/VDE/DGQ y BS, y acepta la norma del propio cliente.

Desafío Reloj de carrera larga

Los bancos de carrera corta no inspeccionan relojes de 50 o 100 mm de una vez.

Solución

El i-Checker inspecciona directo relojes de hasta 100 mm de carrera.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 170
Modelo: i-Checker
Capacidad: 100mm/4"
Resolución: 0,01µm
Exactitud: ±(0,1+0,4L/100)μm en la posición vertical (a 20°C) ±(0,15+0,6L/100)μm en la posición lateral

Detalles técnicos

Código: 170-402 (buje de ø8 mm)
Carrera: 100 mm
Velocidad de avance: Hasta 10 mm/s
Accionamiento: Motor; semiautomático o totalmente automático (automático solo con reloj con salida de datos)
Unidad de medición: Encoder lineal separado
Temperatura de operación: 20 °C ±0,5 °C
Alimentación: 100 a 240 V CA ±10%, 50/60 Hz
Dimensiones: 164 × 200 × 559,5 mm (A × P × H)
Masa: 20 kg
Entrada de datos: Conector Digimatic en la parte trasera de la unidad; RS-232C
Normas soportadas: ISO, JIS, JMAS, ANSI/ASME, DIN, VDI/VDE/DGQ, BS

Funciones

Cómo trabaja el 170-402

Semiautomático

En reloj analógico, el botón DATA registra el punto y lleva el husillo justo antes del siguiente; el ajuste final es en el jog dial.

Totalmente automático

En reloj con salida de datos, el i-Checker posiciona el husillo y registra el resultado.

Normas y certificados

Con el i-Pak, crea la norma de inspección según la norma industrial o del cliente, muestra el resultado en gráfico e imprime un certificado simplificado.

Control en la mano

Los botones STOP, RETRY, DATA y CANCEL y el jog dial están en el control; el pedal opcional 937179T reemplaza al botón DATA.

Variantes de la serie

Calibradores de relojes Mitutoyo disponibles en la tienda

Código	Capacidad	Graduación / resolución	Exactitud
170-402 (este)	100 mm	0,01 µm	(0,1+0,4L/100) µm
170-102-12	0 a 25 mm	0,001 mm	±2 µm
170-101-10	0 a 1"	.0001"	±.0001"
521-103	0 a 1 mm	0,0002 mm	±0,2 µm
521-105	0 a 5 mm	0,0002 mm	±0,8 µm
521-104	0 a .05"	.00001"	±.00001"
521-106	0 a .2"	.00001"	±.00003"

Artículos incluidos

Unidad principal
Controlador ICMC-2
Control (02AST830)
Cable de señal (02ASU001)
Cable del motor (02ASU002)
Cable USB 2.0 (02ASU003A)
Buje para vástago ø8 mm (02ASJ856)
Cubierta contra polvo (601614-2)
Manual del usuario en inglés (99MBD063A)
Certificado de inspección, certificado de calibración y carta de trazabilidad

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué instrumentos inspecciona el 170-402?

Reloj comparador, reloj palpador, Hicator, comparador de diámetro interno, reloj Digimatic, Linear Gage y micrómetro electrónico (Mu-Checker). Algunos tipos piden accesorio opcional, como el juego 02ASK000 para reloj palpador o el 02ASU162 para comparador interno.

¿Cuál es la exactitud del 170-402?

(0,1 + 0,4L/100) µm en posición vertical y (0,15 + 0,6L/100) µm en lateral, a 20 °C, con L = longitud en mm. El folleto aclara que no se puede inspeccionar un reloj más exacto que el propio equipo.

¿El 170-402 mide solo?

En reloj digital con salida de datos, sí: la medición es totalmente automática. En reloj analógico es semiautomática, con el ajuste final de la aguja en el control.

¿El 170-402 necesita software?

Sí. El software dedicado i-Pak es un accesorio opcional necesario, para Windows 10 de 64 bits. Con él se crean las normas de inspección, el gráfico del resultado y el certificado de inspección simplificado.

¿En qué ambiente trabaja el 170-402?

A 20 °C ±0,5 °C. Alimentación de 100 a 240 V CA ±10%, 50/60 Hz; la unidad principal pesa 20 kg.

¿Qué viene con el 170-402?

Unidad principal, controlador ICMC-2, control, cables de señal, de motor y USB 2.0, buje de ø8 mm, cubierta contra polvo, manual en inglés y los certificados de inspección y de calibración con la carta de trazabilidad.
